本圖集適用于采用太陽能光伏系統的新建、改建和擴建的民用建筑和工業建筑。本圖集供建筑設計人員、太陽能光伏系統設計人員進行光伏系統與建筑一體化設計時使用，也為建筑施工人員安裝光伏構件和建設單位在工程項目中利用太陽能光伏系統提供參考。

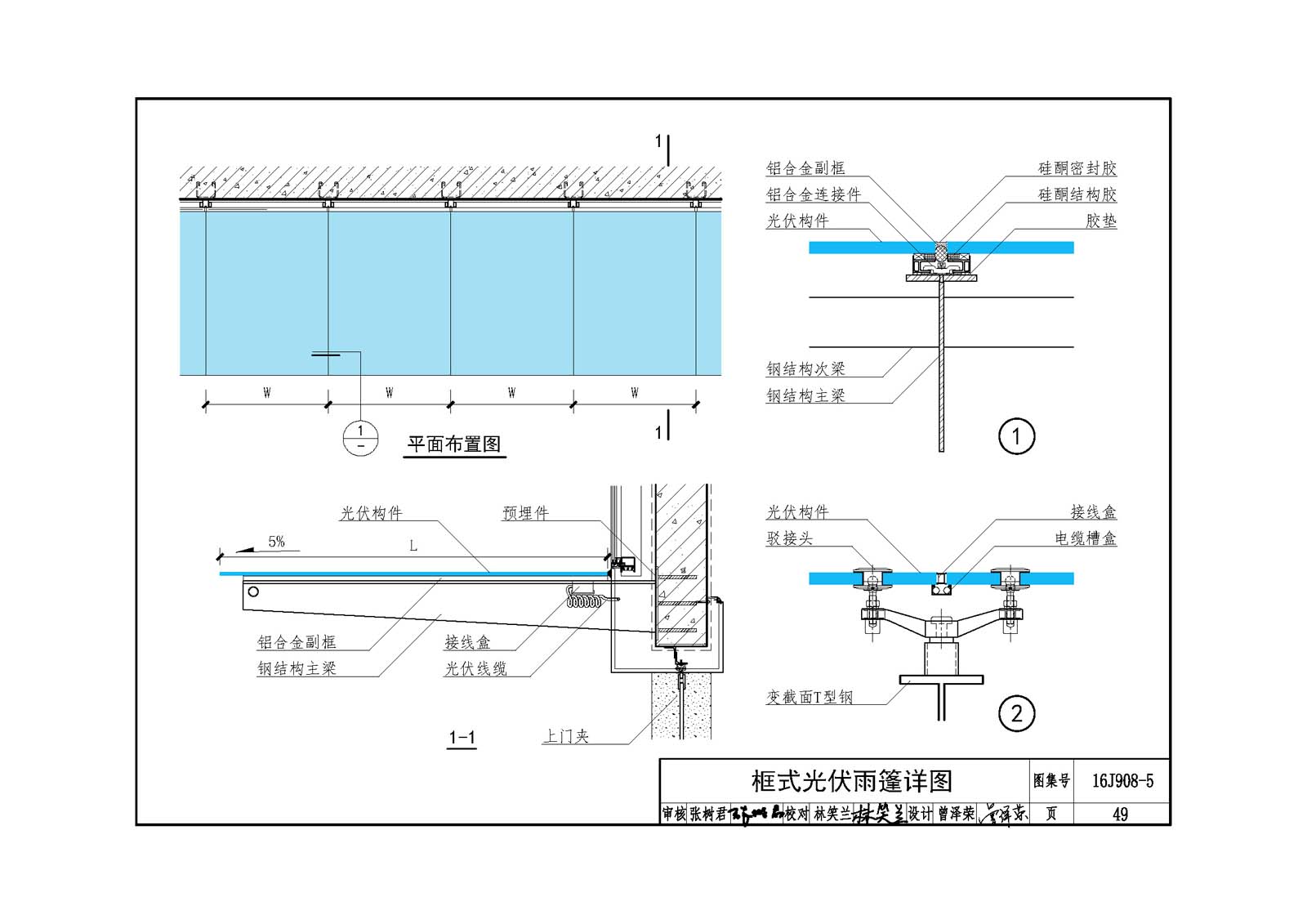

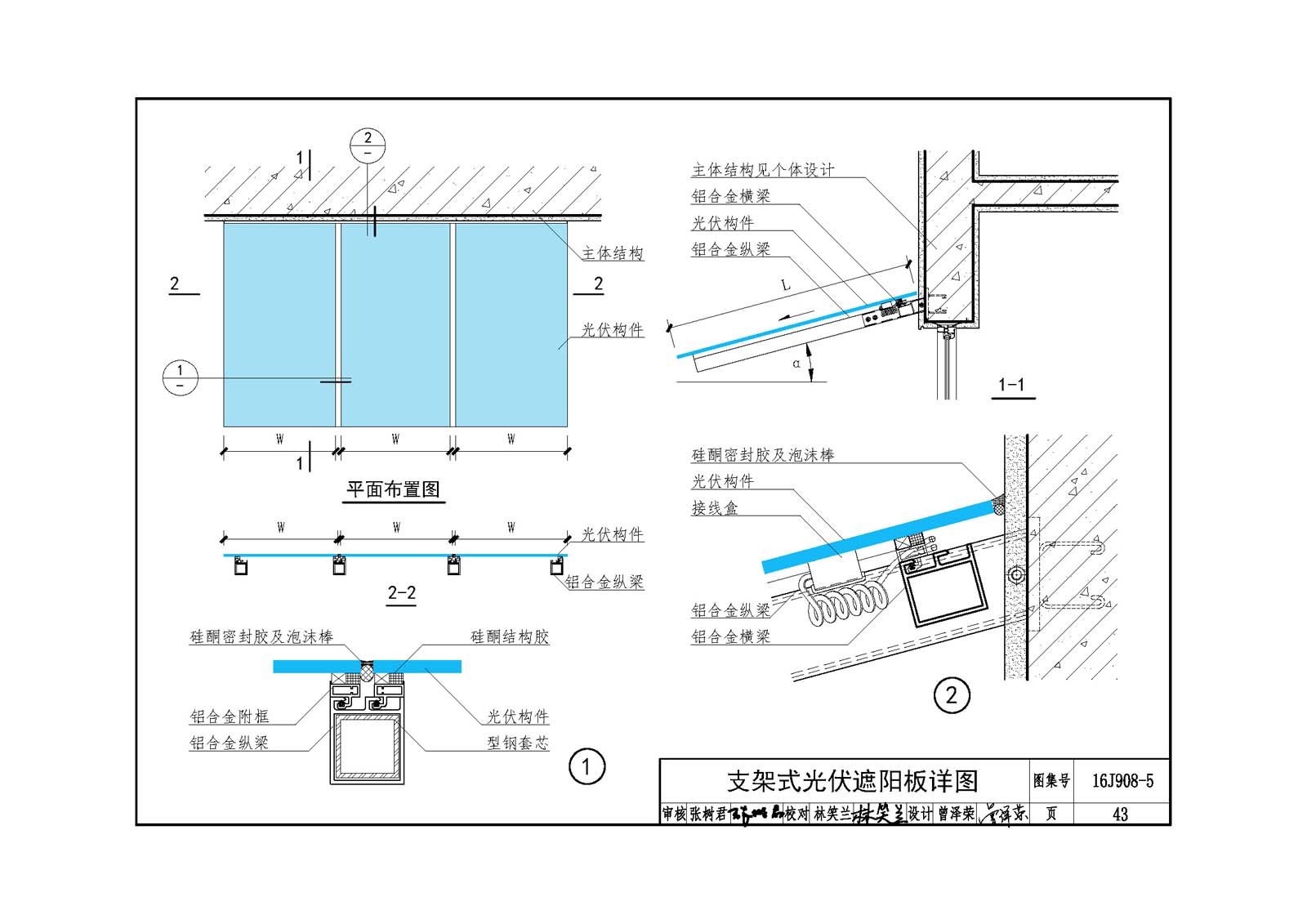

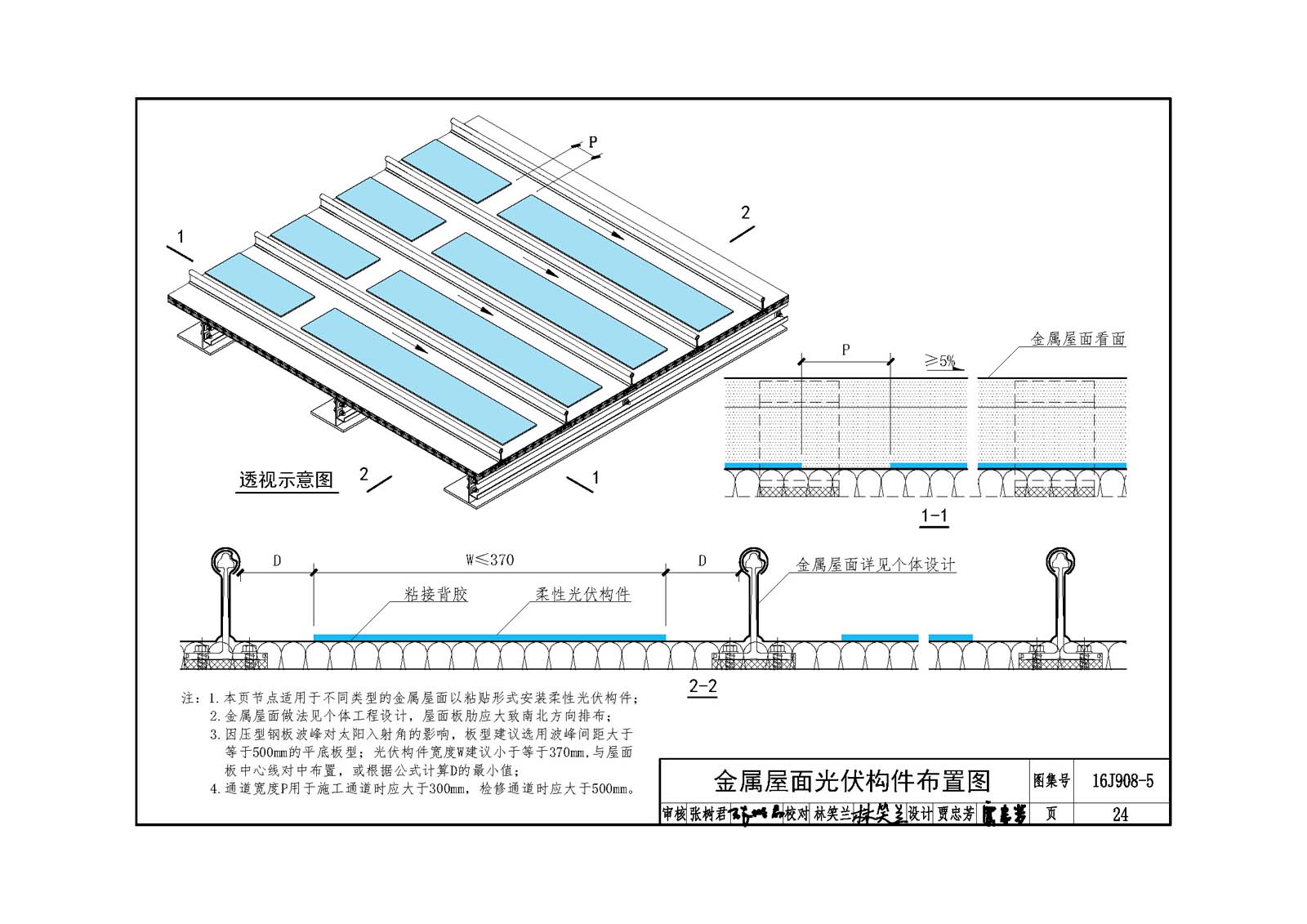

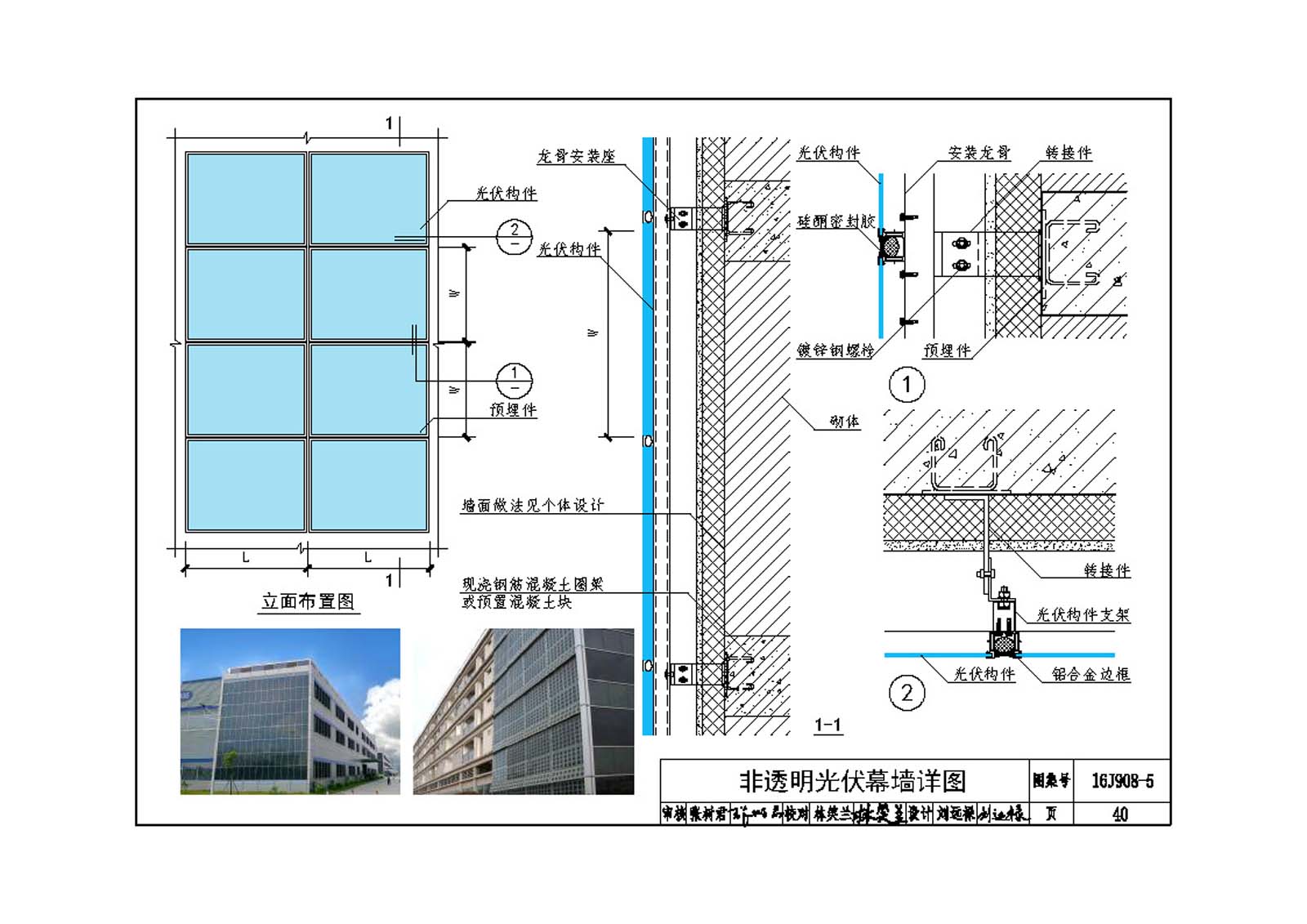

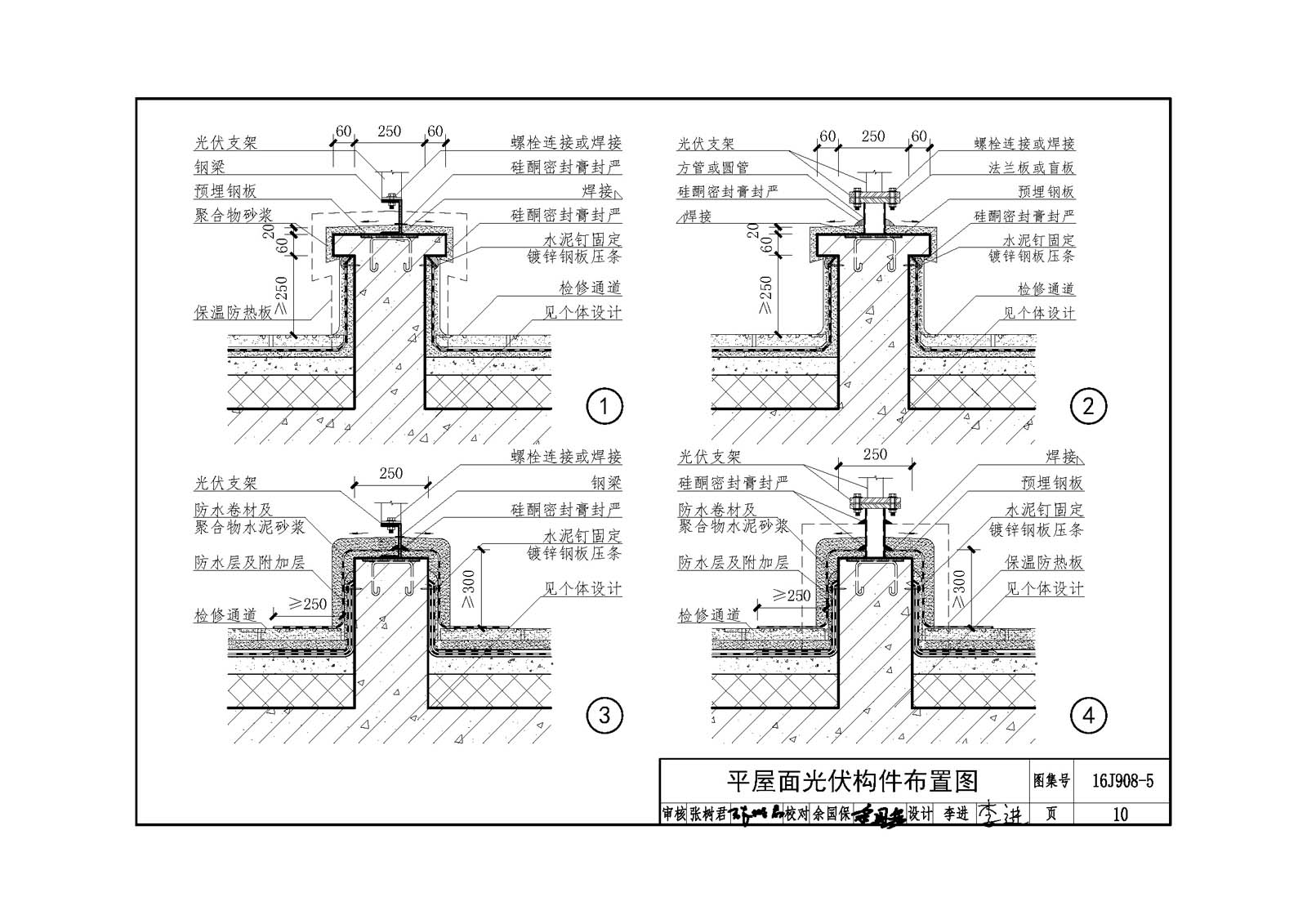

圖集內容包括：①太陽能光伏系統的組成，太陽能電池分類及特征，硅系和化合物等光伏構件的類型和主要特征、適用部位等相關技術；②光伏系統與建筑一體化設計要求、安全措施及各類光伏構件的適用范圍和選用要求；③太陽能光伏構件安裝在建筑屋面、采光頂、墻面、幕墻、門窗、遮陽板、護欄等建筑其他部位以及過街天橋、停車棚等的建筑構造詳圖。

太陽能光伏系統是利用太陽能電池的光伏效應，將太陽輻射能直接轉換成電能的發電系統。發改委和住建部制定的《綠色建筑行動方案》提出，要推動太陽能等可再生能源在建筑中的利用，本圖集的編制，必將在配合綠建行動的實施和太陽能光伏系統與建筑一體化中發揮積極指導作用。
