本圖集適用于采用太陽能熱水系統提供生活熱水或其他用途熱水的新建、改建、擴建的民用建筑和工業建筑。本圖集供建筑設計人員在進行太陽能與建筑一體化設計時選用，并指導建筑施工單位安裝太陽能熱水系統。

本圖集編制的目的是指導建筑設計人員在進行太陽能熱水系統設計時能將太陽能熱水系統納入建筑設計中，使太陽能熱水系統成為建筑的一部分，保持建筑外觀和內部功能和諧統一，并保證工程質量。

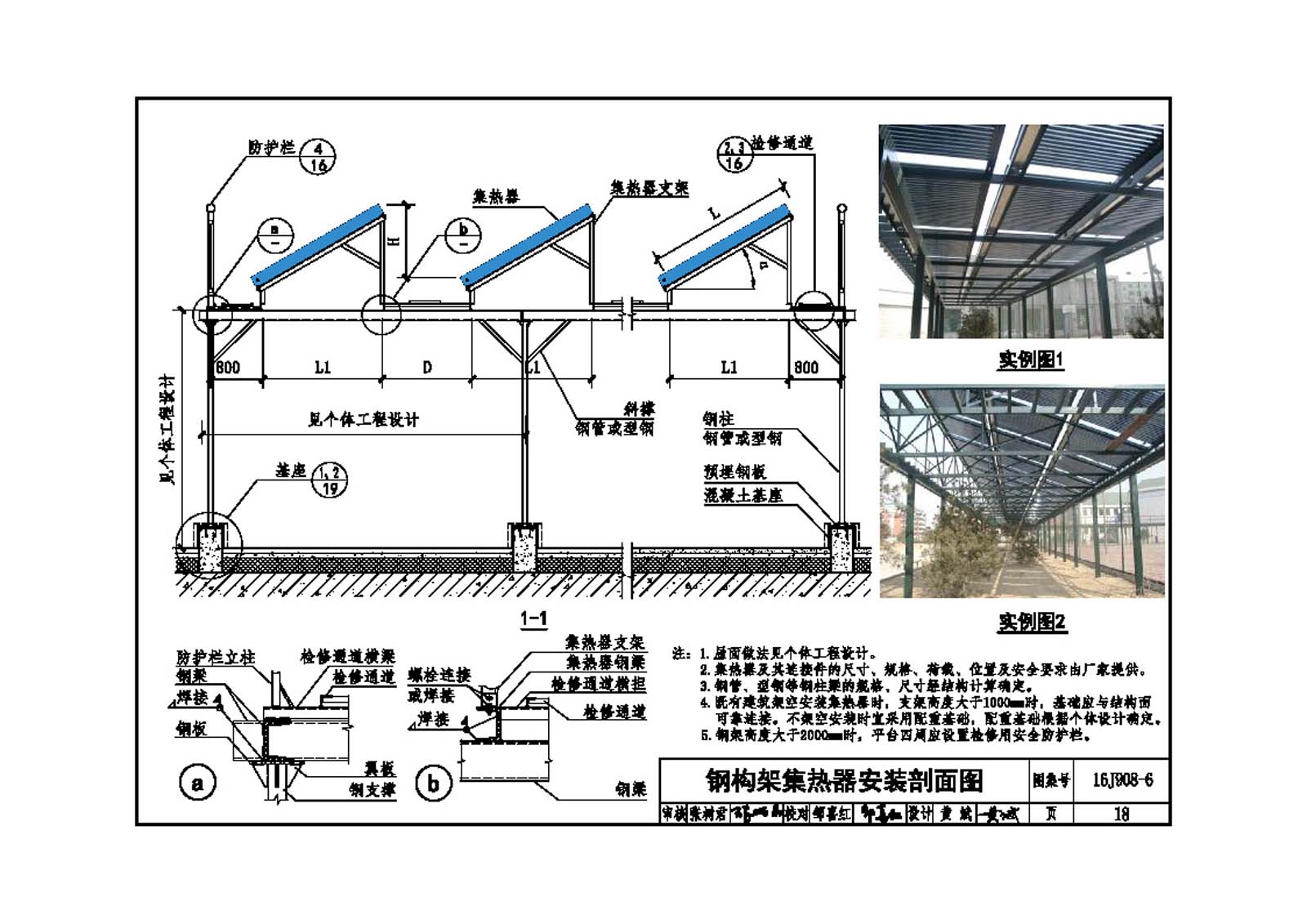

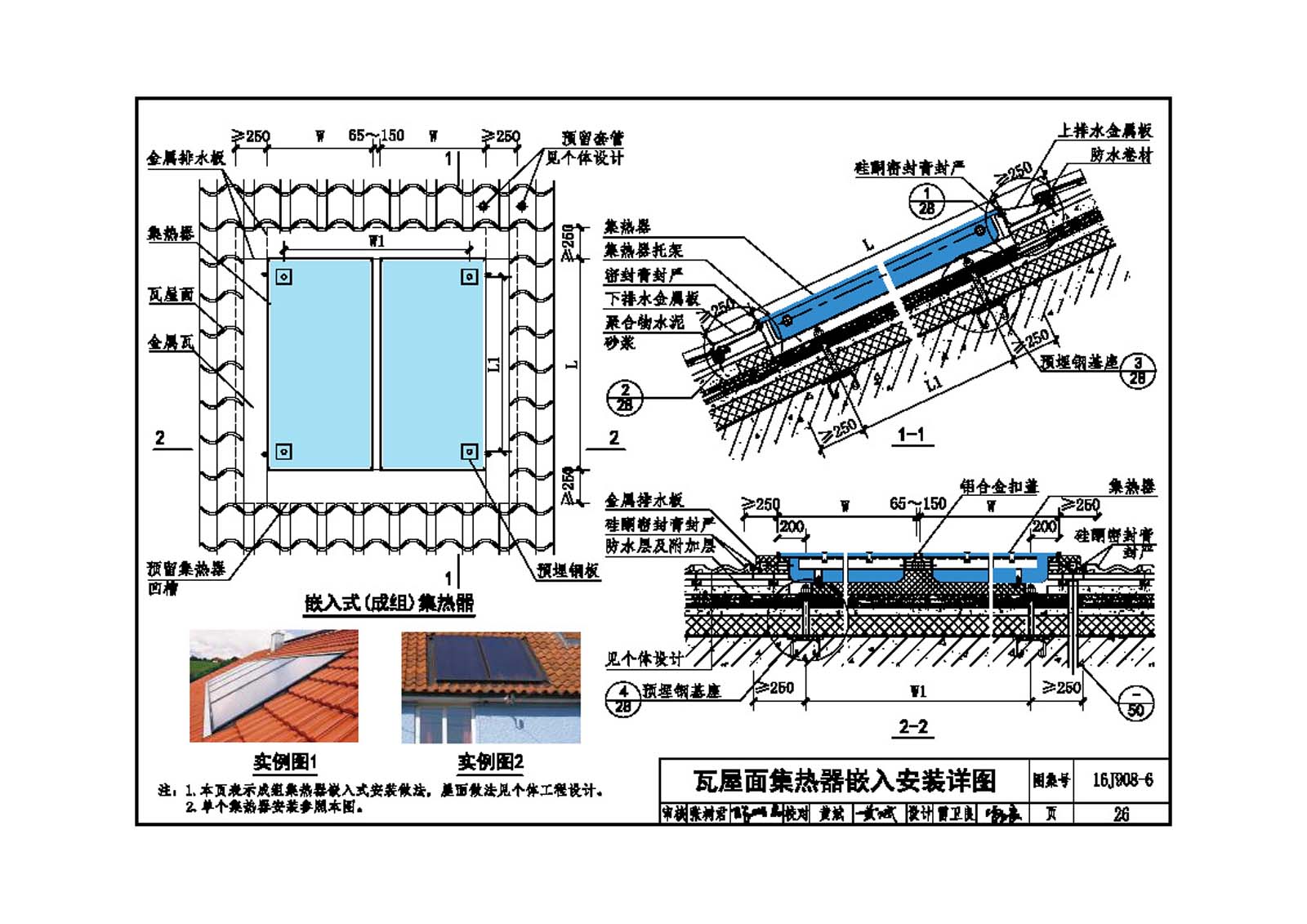

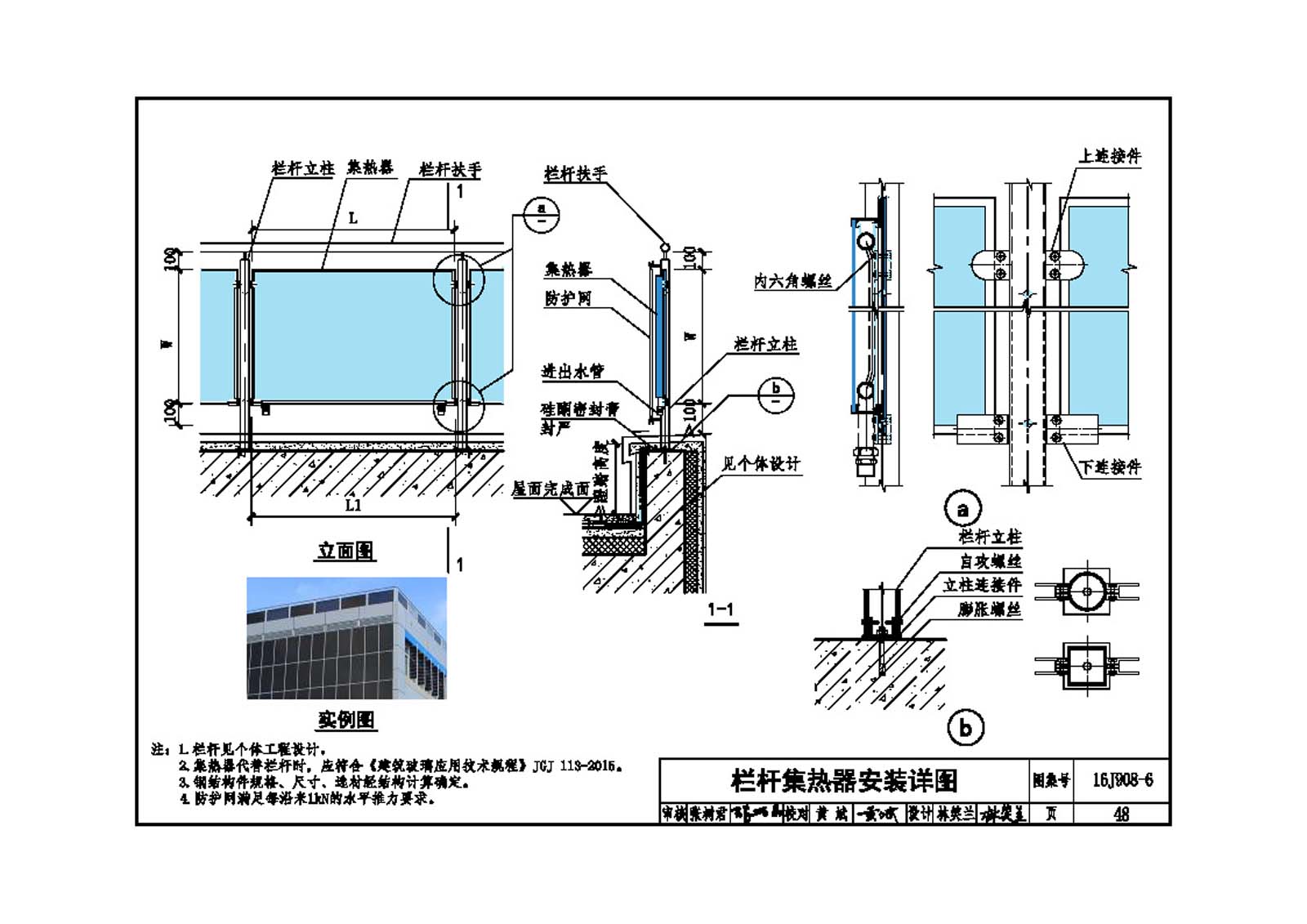

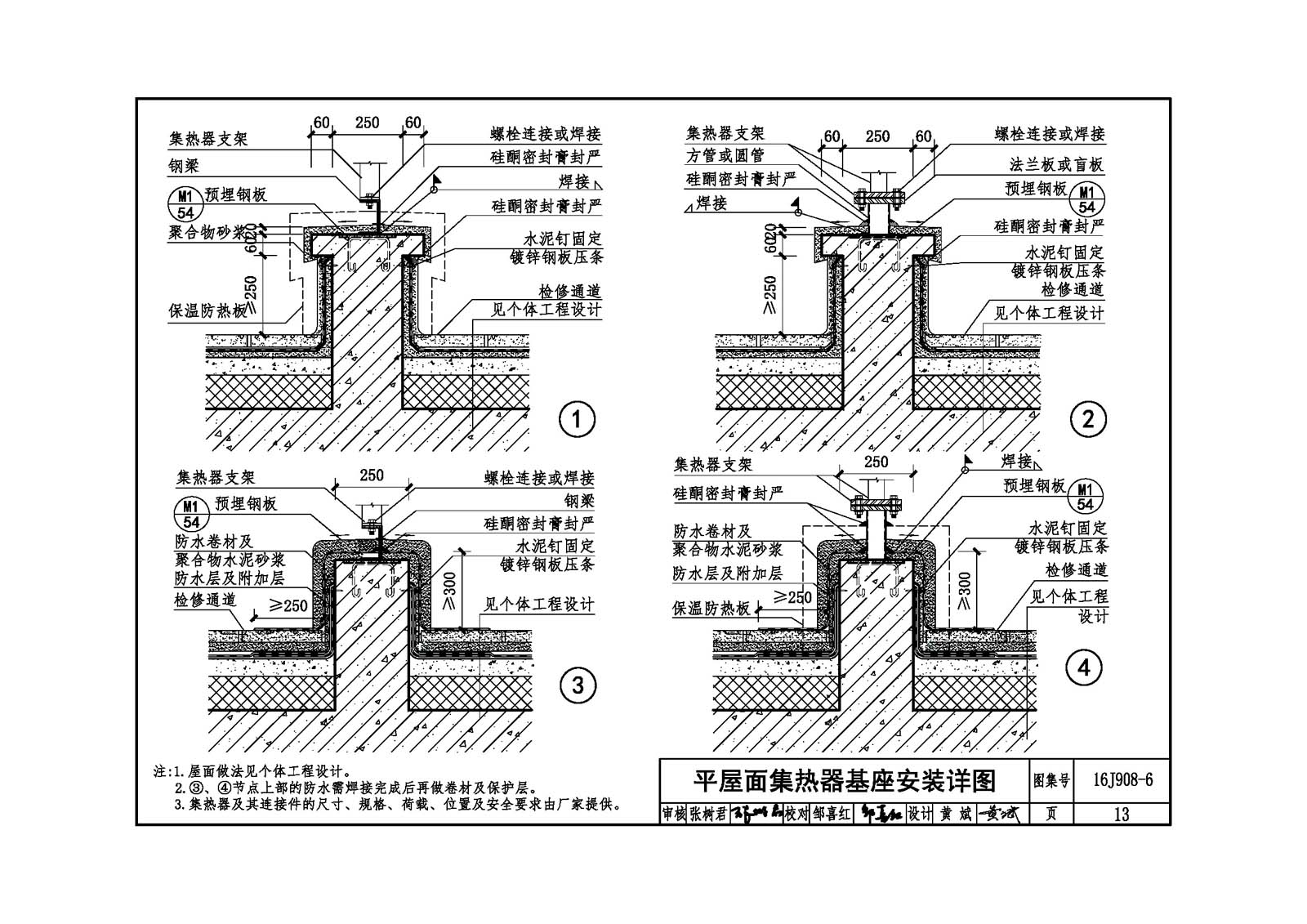

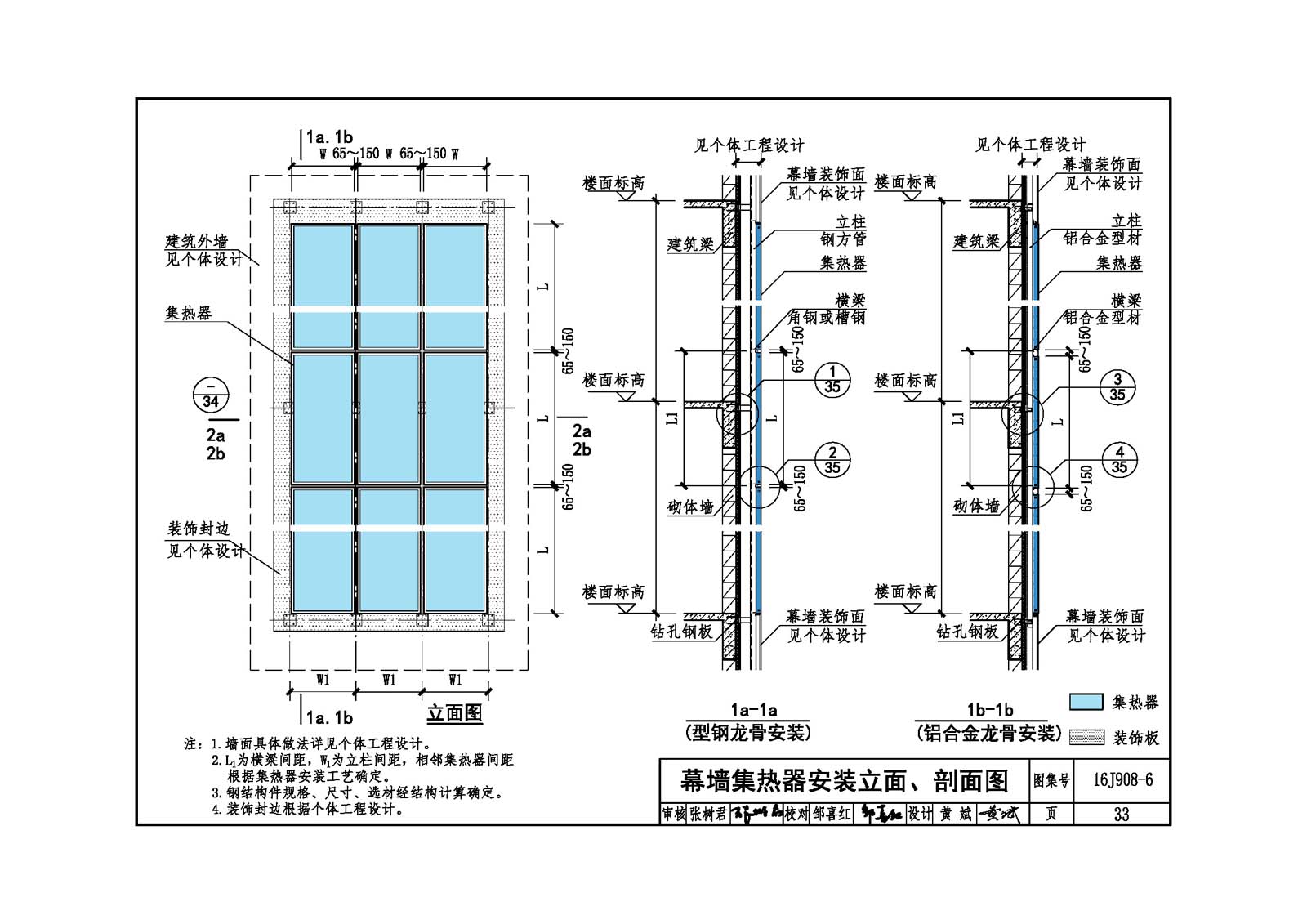

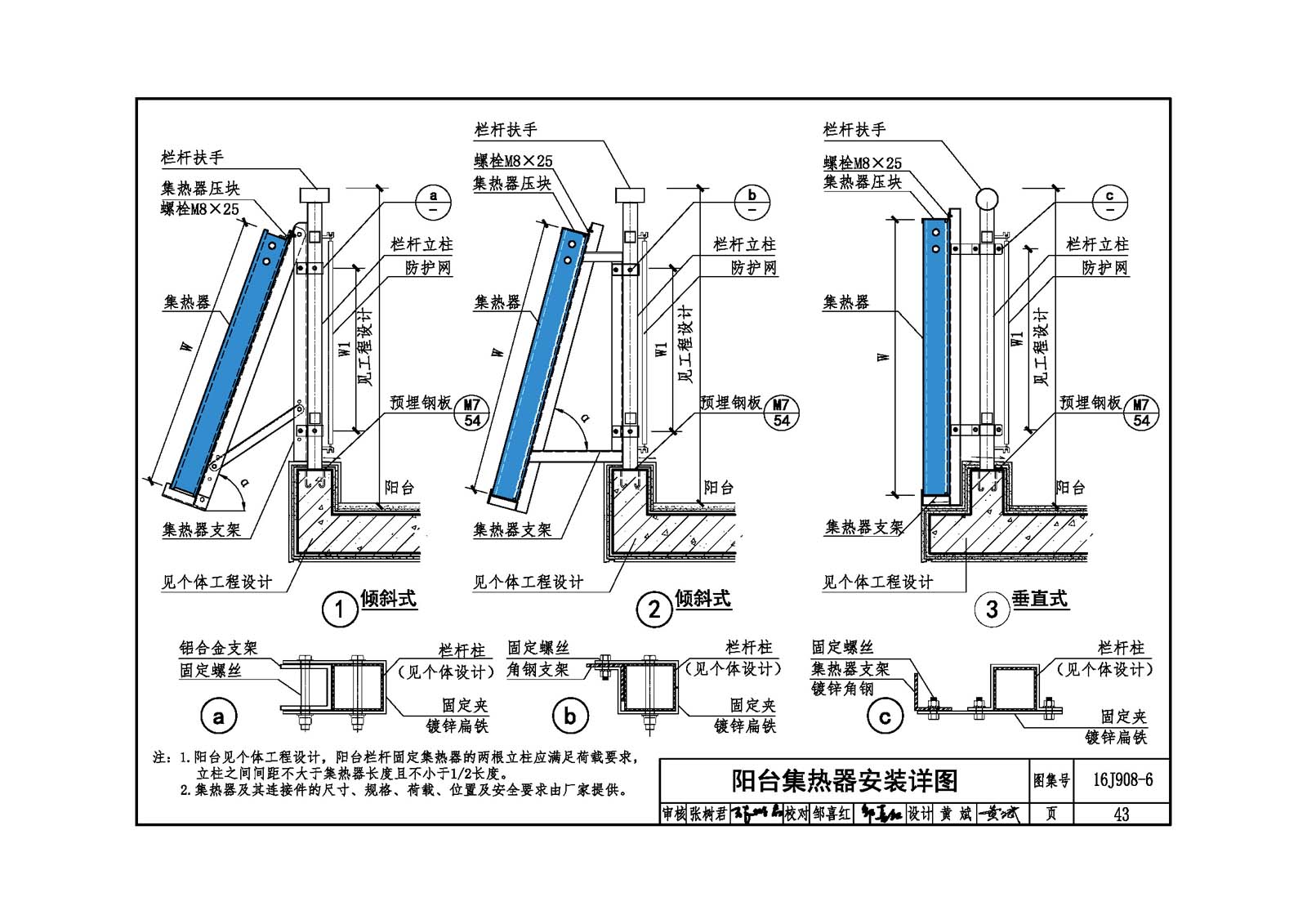

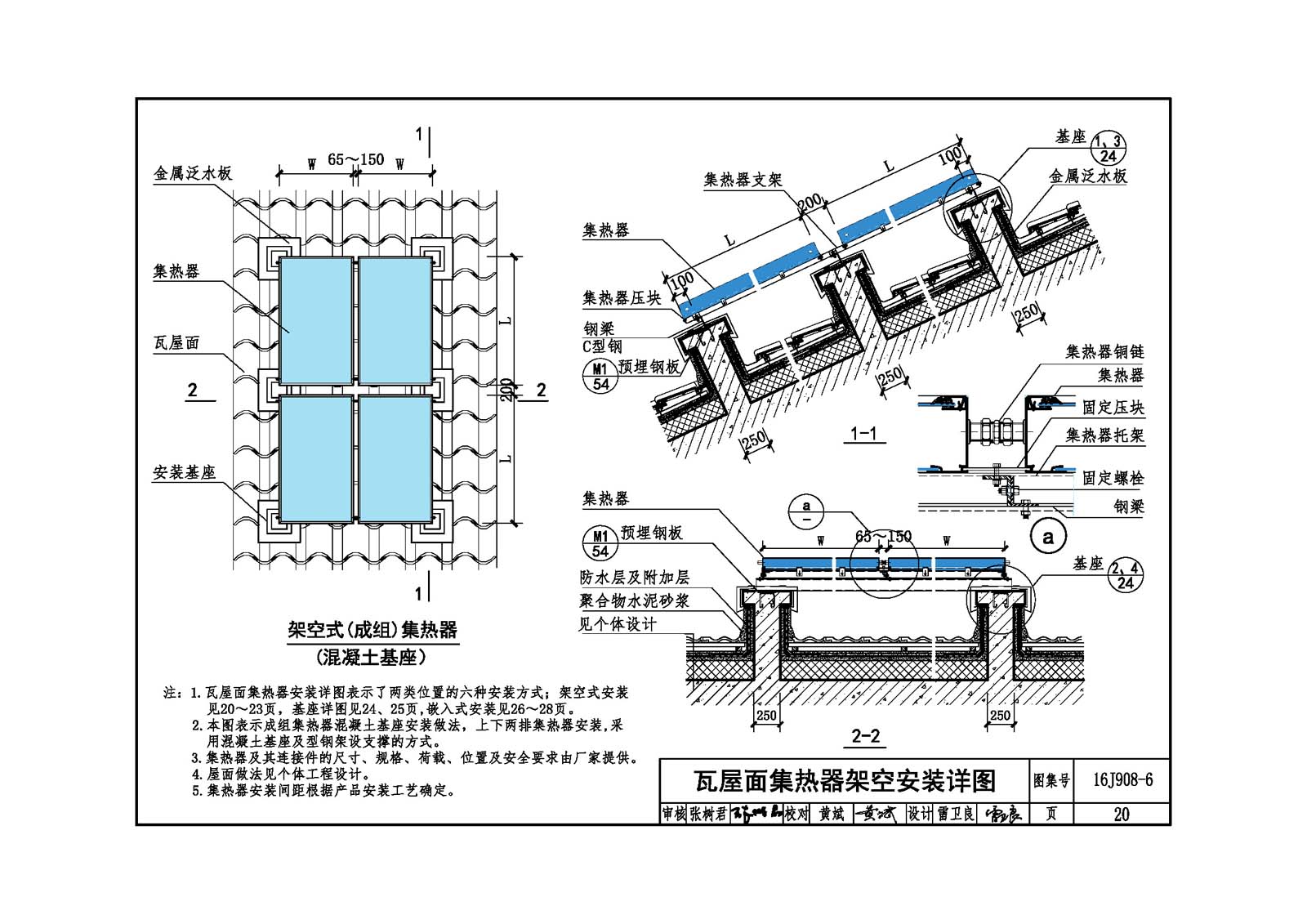

圖集內容包括：①太陽能熱水系統組成、分類和選用、太陽能與建筑一體化建筑設計和太陽能熱水系統安裝要求；②太陽能集熱器安裝在平屋面、坡屋面、墻面、幕墻、女兒墻、陽臺和建筑其他部位典型的建筑構造詳圖，落地式和壁掛式貯水箱安裝的構造詳圖，管路出屋面、墻面的建筑構造詳圖；③圖集還提供了全玻璃真空管、玻璃—金屬真空管、熱管真空管集熱器和平板型集熱器的規格尺寸，以及貯水箱、空氣源熱泵的參考尺寸；④提供了不同類型的太陽能熱水系統的供熱方式及其特征，方便設計人員選用。

太陽能熱水系統是將太陽能轉換成熱能以加熱水的系統裝置。包括太陽能集熱器、貯水箱、泵、連接管路、支架、控制系統和必要時配合使用的輔助能源。在傳統能源面臨危機的時候，太陽能熱水系統經過二十多年的發展已經成為新能源行業中的引領者。發改委和住建部制定的《綠色建筑行動方案》提出，要推動太陽能等可再生能源在建筑中的利用。本圖集的編制，必將在配合綠建行動的實施和各地的強制安裝政策中發揮積極指導作用。
