16J908-7：既有建筑節能改造
- 圖集編號
- 16J908-7
- 圖集名稱
- 既有建筑節能改造
- 主編單位
- 中國建筑標準設計研究院有限公司
- 北京建筑技術發展有限責任公司
內容簡介
本圖集正是對不符合節能標準的既有建筑圍護結構進行節能改造的圖集，使之符合或高于節能設計標準的規定，包括居住建筑和公共建筑。
本圖集主要根據《既有居住建筑節能改造技術規程》JGJ/T 129-2012和《公共建筑節能改造技術規程》JGJ/T 176-2009進行編制。適用于①抗震設防烈度小于或等于8度地區、以混凝土或砌體為基層墻體的既有民用建筑外圍護結構節能改造工程。圖集所涉及的技術滿足現行建筑節能設計標準要求，有更高節能要求時可參考使用。②本圖集供建筑設計、建筑施工和建設單位使用。
圖集內容包括：①圍護結構節能改造設計基本原則，不同氣候區外墻、外門窗、屋面節能改造設計與施工基本要求；②外墻、不供暖樓梯間隔墻以及供暖空間與非供暖空間分隔的樓頂板、外門窗、屋面等部位節能改造的構造做法與節點詳圖；③本圖集還給出了常用外門窗的性能表供設計人員選用。
備注
替代06J908-7

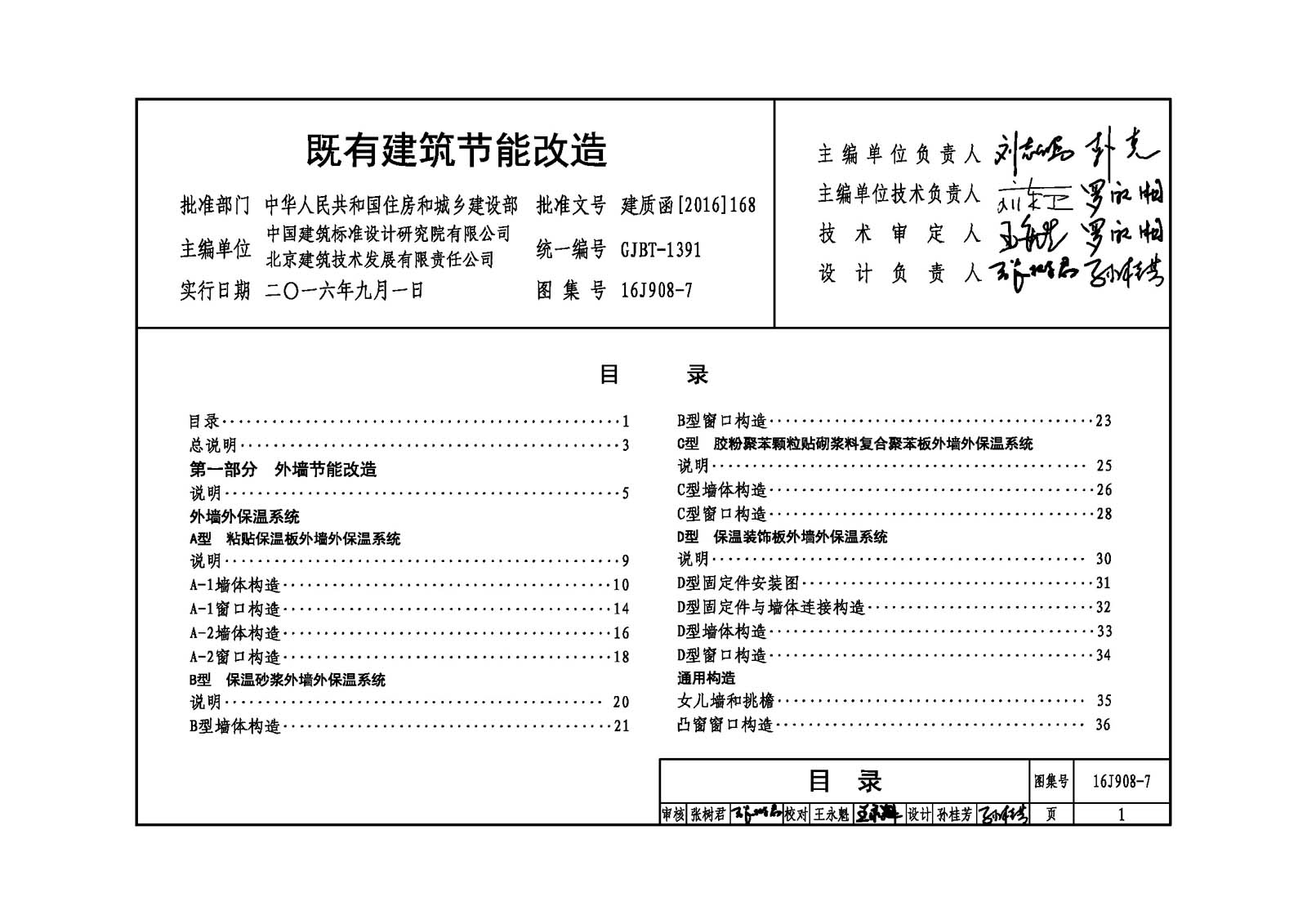

目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 第一部分 外墻節能改造 | |
| 說明 | 5 |
| 外墻外保溫系統 | |
| A型 粘貼保溫板外墻外保溫系統 | |
| 說明 | 9 |
| A-l 墻體構造 | 10 |
| A-l 窗口構造 | 14 |
| A-2墻體構造 | 16 |
| A-2 窗口構造 | 18 |
| B型 保溫砂漿外墻外保溫系統 | |
| 說明 | 20 |
| B型墻體構造 | 21 |
| B型窗口構造 | 23 |
| G型 膠粉聚苯顆粒貼砌漿料復合聚苯板外墻外保溫系統 | |
| 說明 | 25 |
| C型墻體構造 | 26 |
| C型窗口構造 | 28 |
| D型 保溫裝飾板外墻外保溫系統 | |
| 說明 | 30 |
| D型固定件安裝圖 | 31 |
| D型固定件與墻體連接構造 | 32 |
| D型墻體構造 | 33 |
| D型窗口構造 | 34 |
| 通用構造 | |
| 女兒墻和挑檐 | 35 |
| 凸窗窗口構造 | 36 |
| 空調機擱板、穿墻管和雨水管構造 | 37 |
| 陽臺保溫構造 | 38 |
| 外墻變形縫外保溫構造 | 39 |
| 不供暖樓梯間保溫 | 40 |
| 不供暖地下室頂板及窗井保溫 | 41 |
| 防火隔離帶 | 42 |
| 外墻內保溫系統 | |
| 說明 | 43 |
| 墻角、踢腳、地下室頂板、內隔墻 | 45 |
| 窗口構造 | 46 |
| 窗口及窗簾桿構造 | 47 |
| 吊柜、開關盒 | 48 |
| 暖氣片、掛鏡線、管卡 | 49 |
| 第二部分 外門窗節能改造 | |
| 說明 | 50 |
| 常用外門窗性能表 | 55 |
| 更換外窗構造 | 58 |
| 原單玻窗換中空玻璃 | 61 |
| 原推拉窗內疊加節能窗 | 62 |
| 包覆原窗框后新增加節能窗 | 63 |
| 嵌裝電動卷簾遮陽 | 64 |
| 暗裝、嵌裝電動百葉簾遮陽 | 66 |
| 明裝電動卷簾遮陽 | 67 |
| 集成窗節點詳圖 | 69 |
| 第三部分 屋面節能改造 | |
| 說明 | 70 |
| 平屋面保溫構造 | 72 |
| 架空保溫屋面 | 73 |
| 坡屋面保溫構造 | 74 |
| 女兒墻天溝、檐口 | 75 |
| 女兒墻出水口、溢水口、出屋面管道 | 76 |
| 屋面水平出入口、水落口 | 77 |
| 屋面與外墻相接處防火隔離帶做法 | 78 |
| 屋面變形縫 | 79 |
| 相關技術資料 | 80 |
樣張
