16DX012-1：BIM建筑電氣常用構件參數

圖集編號

16DX012-1

圖集名稱

BIM建筑電氣常用構件參數

定價

43.00 元

開本

16 開

主編單位

中國建筑設計院有限公司
中國建筑標準設計研究院有限公司

圖集咨詢

圖集購買

內容簡介

本圖集適用于新建、改建和擴建的民用及一般工業建筑中BIM建筑電氣工程設計、施工和運維，工業建筑BIM建筑電氣工程設計、施工和運維可參考使用。

BIM建筑電氣工程領域所涉及到常用設備（構件）、常用管線（構件）的幾何參數、非幾何參數、二維圖形符號及三維模型等族庫。

本圖集為BIM建筑電氣信息模型創建基礎數據，規范和統一建筑電氣工程領域所涉及到常用設備和管線構件信息，為BIM建筑電氣標準設計奠定基礎。

目錄	1
編制說明	3

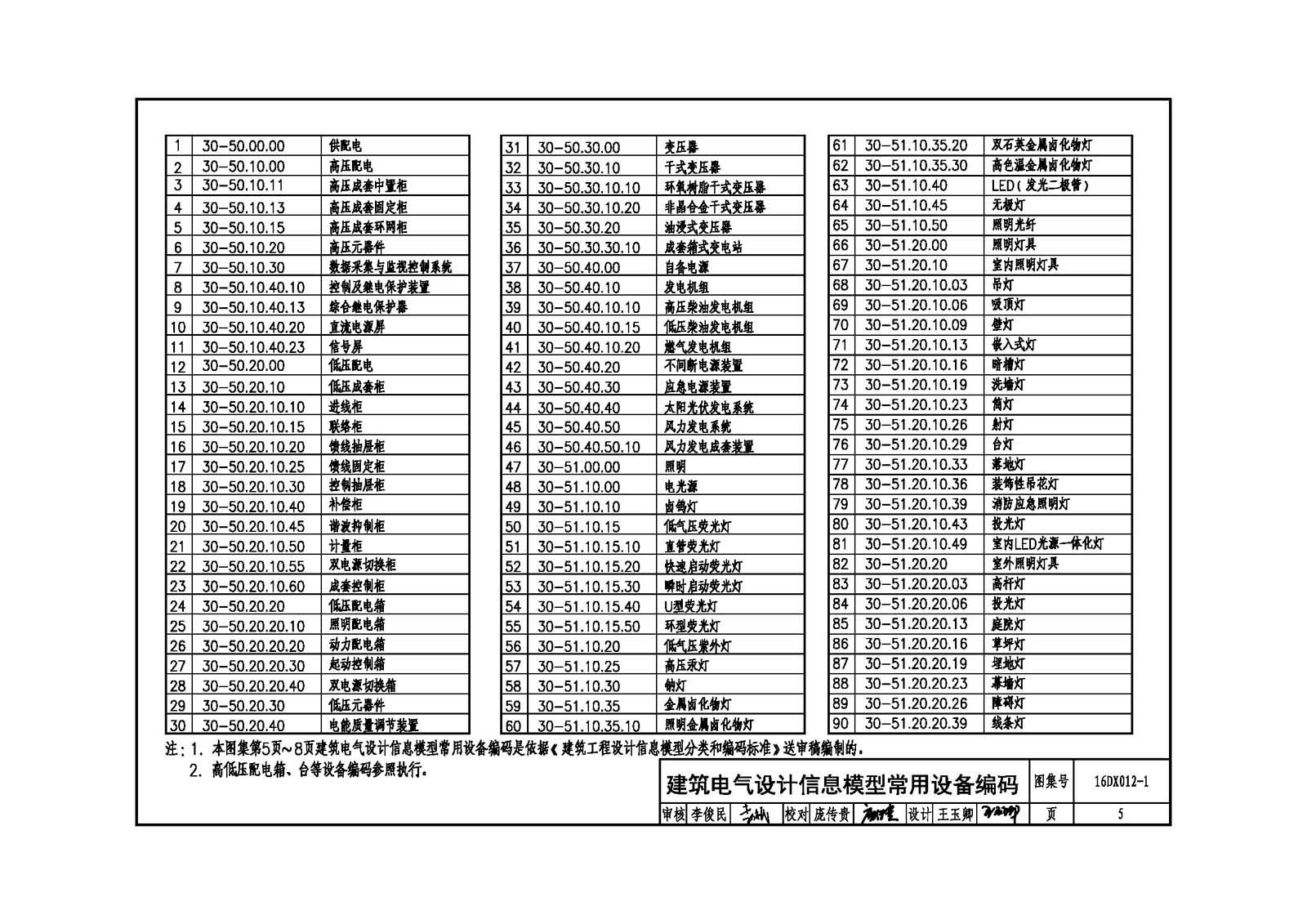

建筑電氣設計信息模型常用設備編碼	5

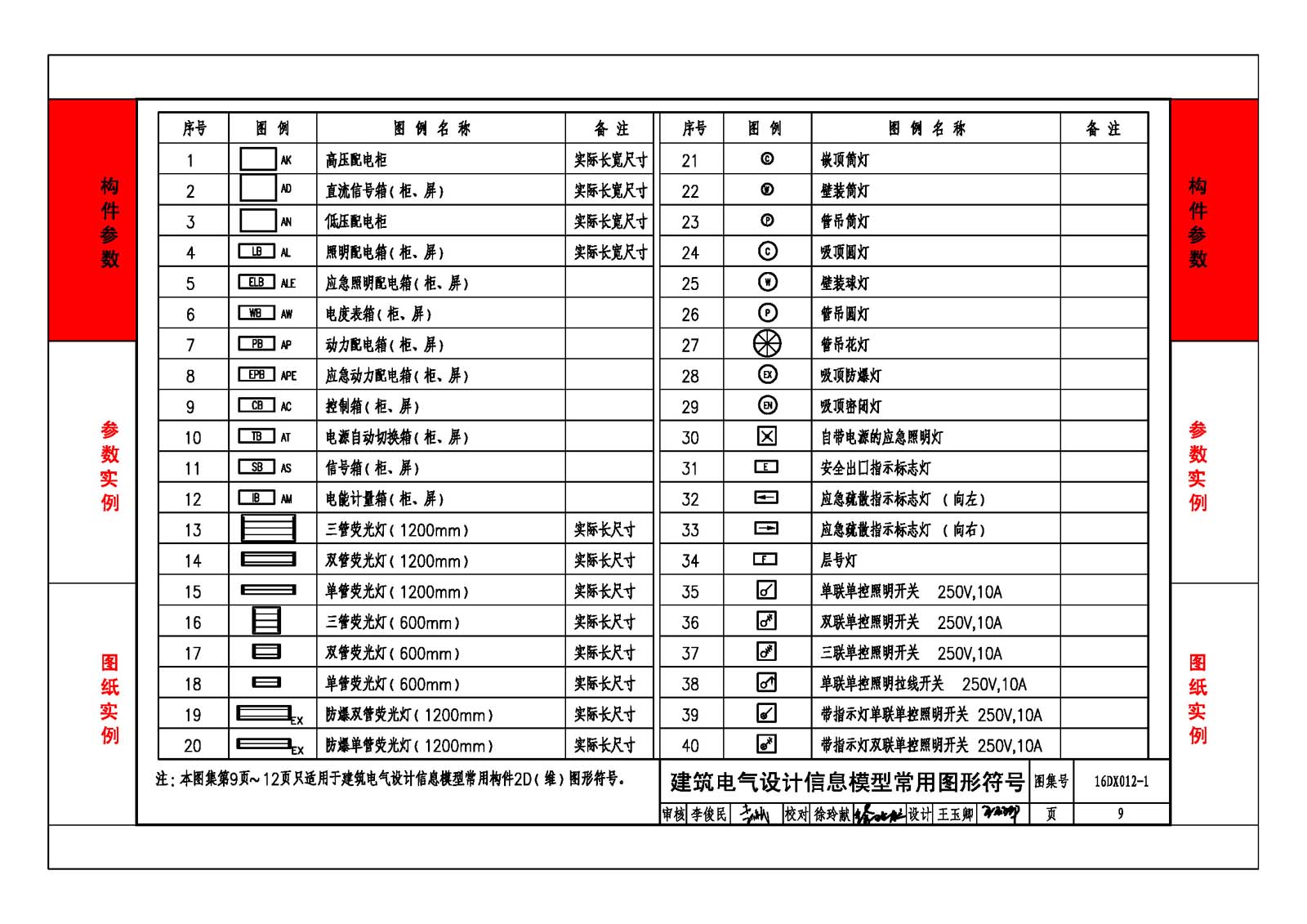

建筑電氣設計信息模型常用圖形符號	9
BIM電氣常用構件參數

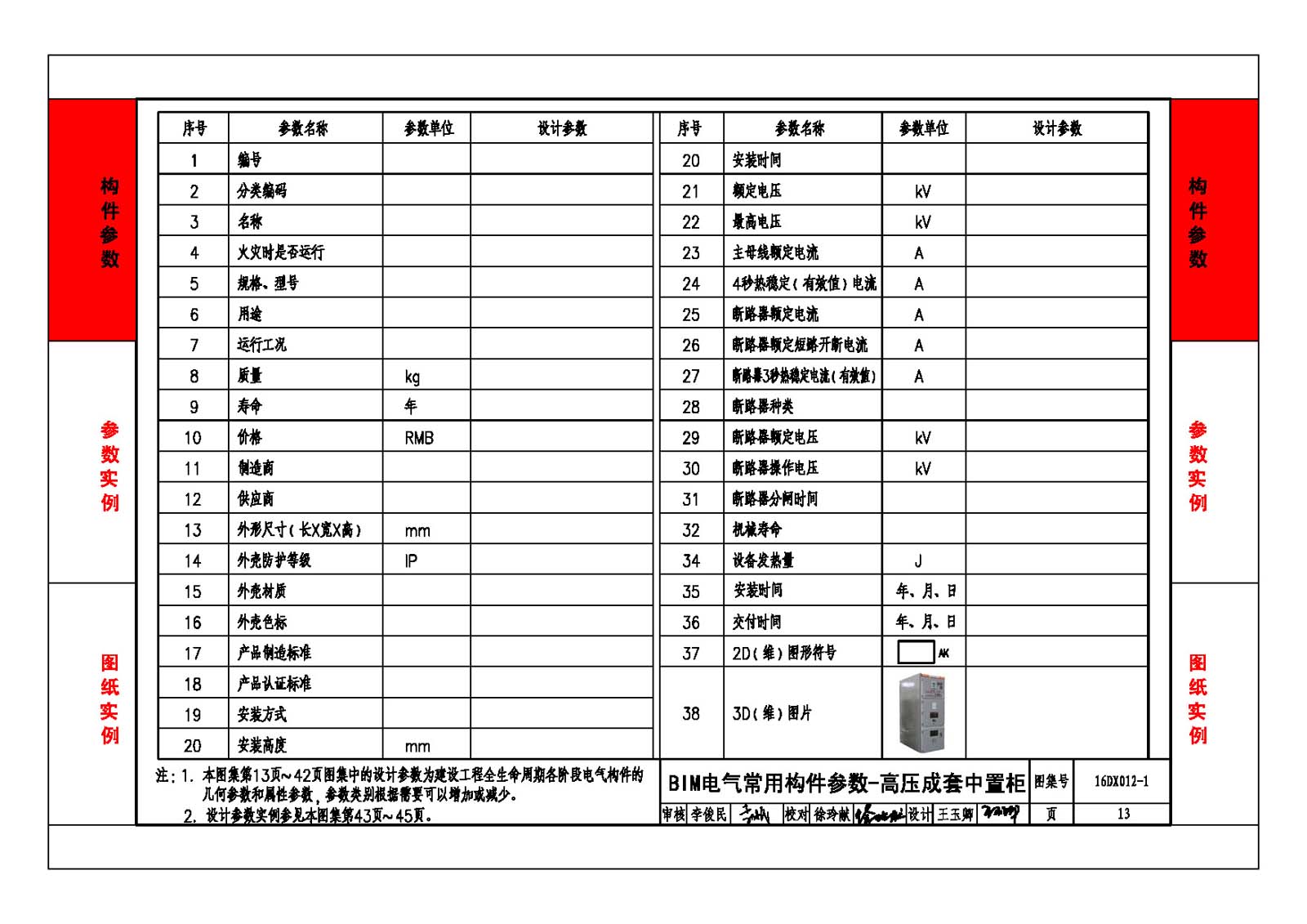

BIM電氣常用構件參數高壓成套中置柜	13
BIM電氣常用構件參數-低壓成套柜	14
BIM電氣常用構件參數-照明配電箱	15
BIM電氣常用構件參數-成套用電設備	16
BIM電氣常用構件參數-控制箱(柜)	17
BIM電氣常用構件參數-變壓器	18
BIM電氣常用構件參數-低壓柴油發電機組	19
BIM電氣常用構件參數-電機類	20
BIM電氣常用構件參數-用電預留類	21
BIM電氣常用構件參數-電光源	22
BIM電氣常用構件參數-照明燈具	23
BIM電氣常用構件參數-翹板式開關	24
BIM電氣常用構件參數-電源插座	25
BIM電氣常用構件參數-電纜	26
BIM電氣常用構件參數-電線	27
BIM電氣常用構件參數-配電線路類	28
BIM電氣常用構件參數-光纖	29
BIM電氣常用構件參數-雙絞線	30
BIM電氣常用構件參數信息面板	31
BIM電氣常用構件參數-通信線路類	32
BIM電氣常用構件參數-點型感煙探測器	33
BIM電氣常用構件參數-點型感溫探測器	34
BIM電氣常用構件參數-報警控制器	35
BIM電氣常用構件參數-攝像機	36
BIM電氣常用構件參數-DDC箱類	37
BIM電氣常用構件參數-電纜梯架	38
BIM電氣常用構件參數電纜托盤	39
BIM電氣常用構件參數-電纜槽盒	40
BIM電氣常用構件參數-防火電纜槽盒	41
BIM電氣常用構件參數-電線、電纜配線管材	42
BIM電氣構件產品及參數實例
BIM電氣構件產品及參數實例-消防報警控制器	43
BIM電氣構件產品及參數實例-點型感煙探測器	44
BIM電氣構件產品及參數實例點型感溫探測器	45

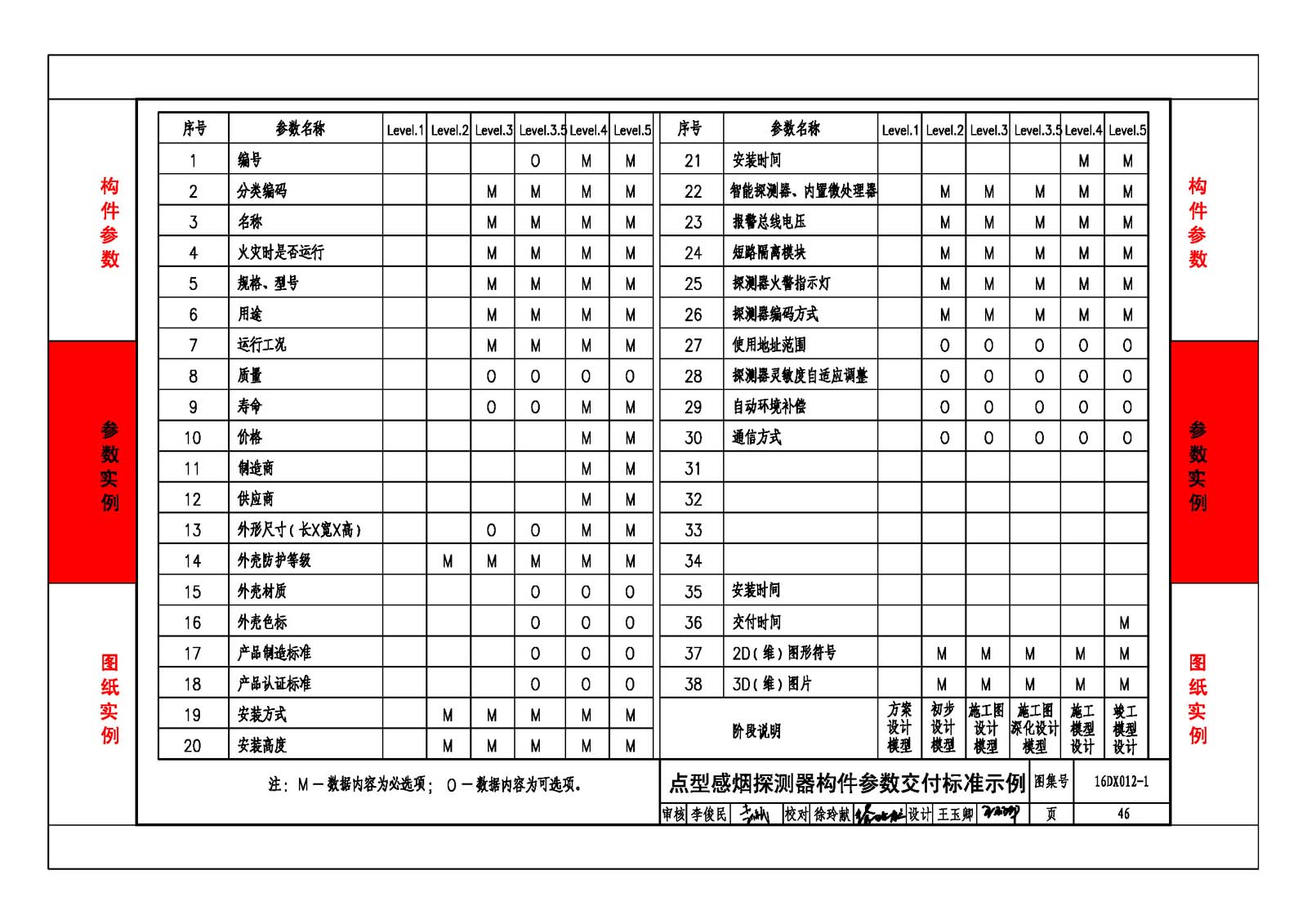

點型感煙探測器構件參數交付標準示例	46
BIM電氣設計圖紙實例

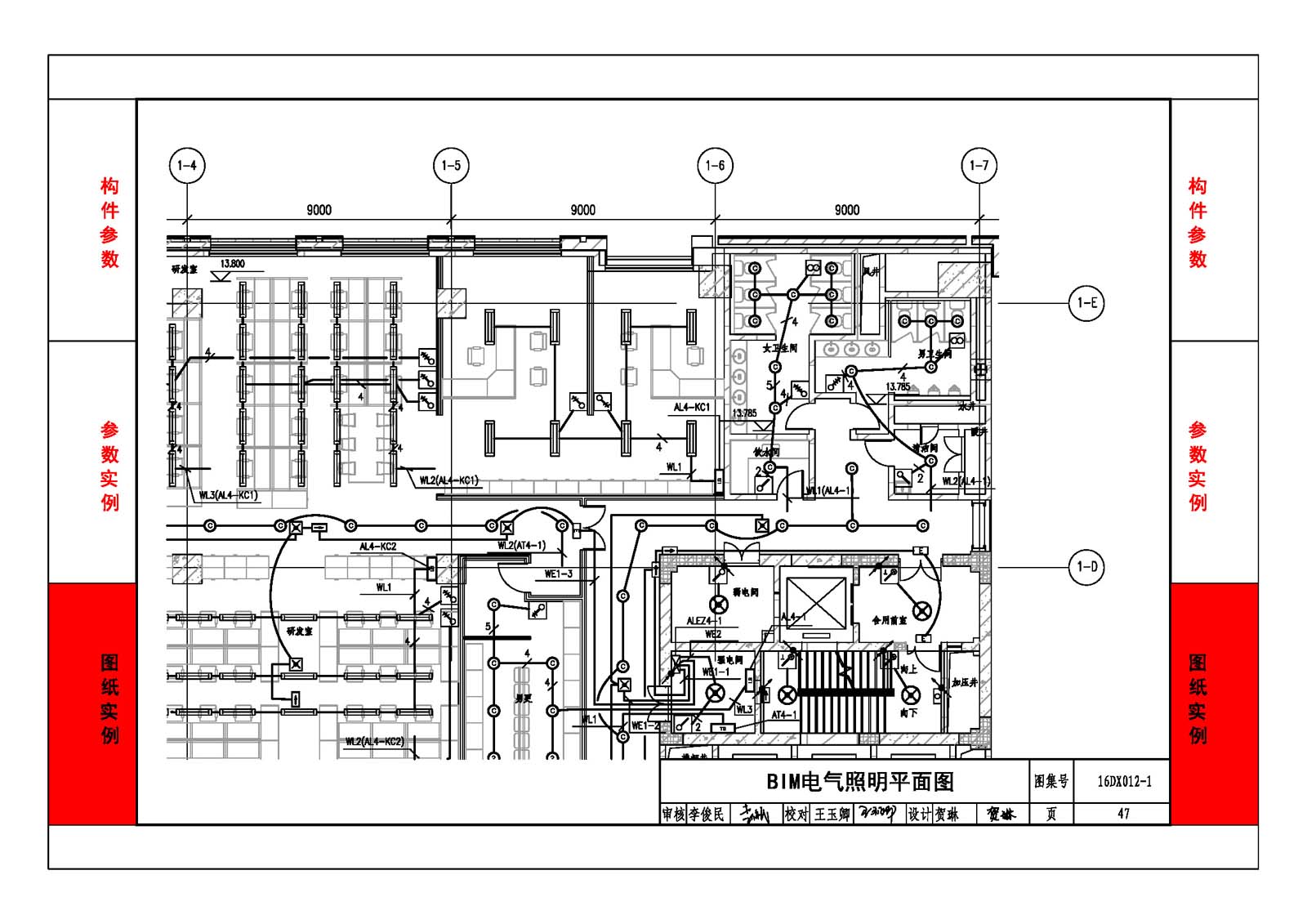

BIM電氣照明平面圖	47
BIM電氣電力平面圖	48
BIM火災自動報警系統平面圖	49
BIM信息系統平面圖	50
BIM安全防范系統平面	51
