本圖集為新編圖集，按照最新版本規范《塑料排水檢查井應用技術規程》CJJ/T 209-2013進行編制。圖集為施工安裝類圖集，可用于指導設計、規范施工和安裝，設計人員可直接選用，施工人員可按圖施工。

        圖集適用于城鎮排水系統，井徑不大于1000mm、接入排水管道管徑不大于600mm，長期水溫在40℃以下，檢修人員可下井操作的塑料排水檢查井的設計和施工；適用于一般土質條件下的塑料排水檢查井施工。當?shù)鼗翞橛倌?、淤泥質土、沖填土等軟土地基時，應根據相關規范進行地基處理，達到本圖集規定的設計條件和施工要求。對于濕陷性黃土、膨脹土、多年凍土地區的塑料檢查井設計施工，應根據有關規范和規程另做處理；適用于抗震設防烈度為9度及9度以下地區。

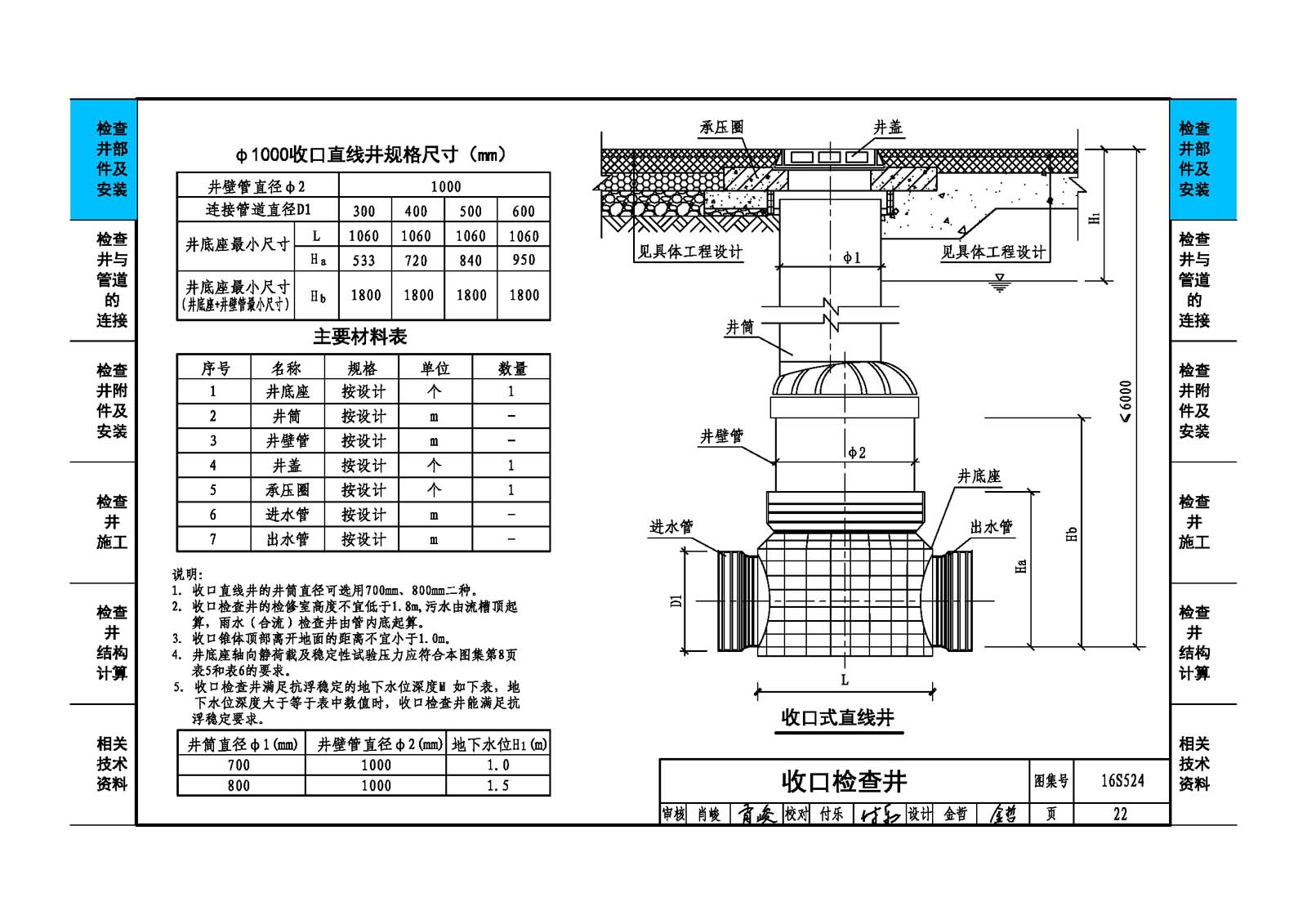

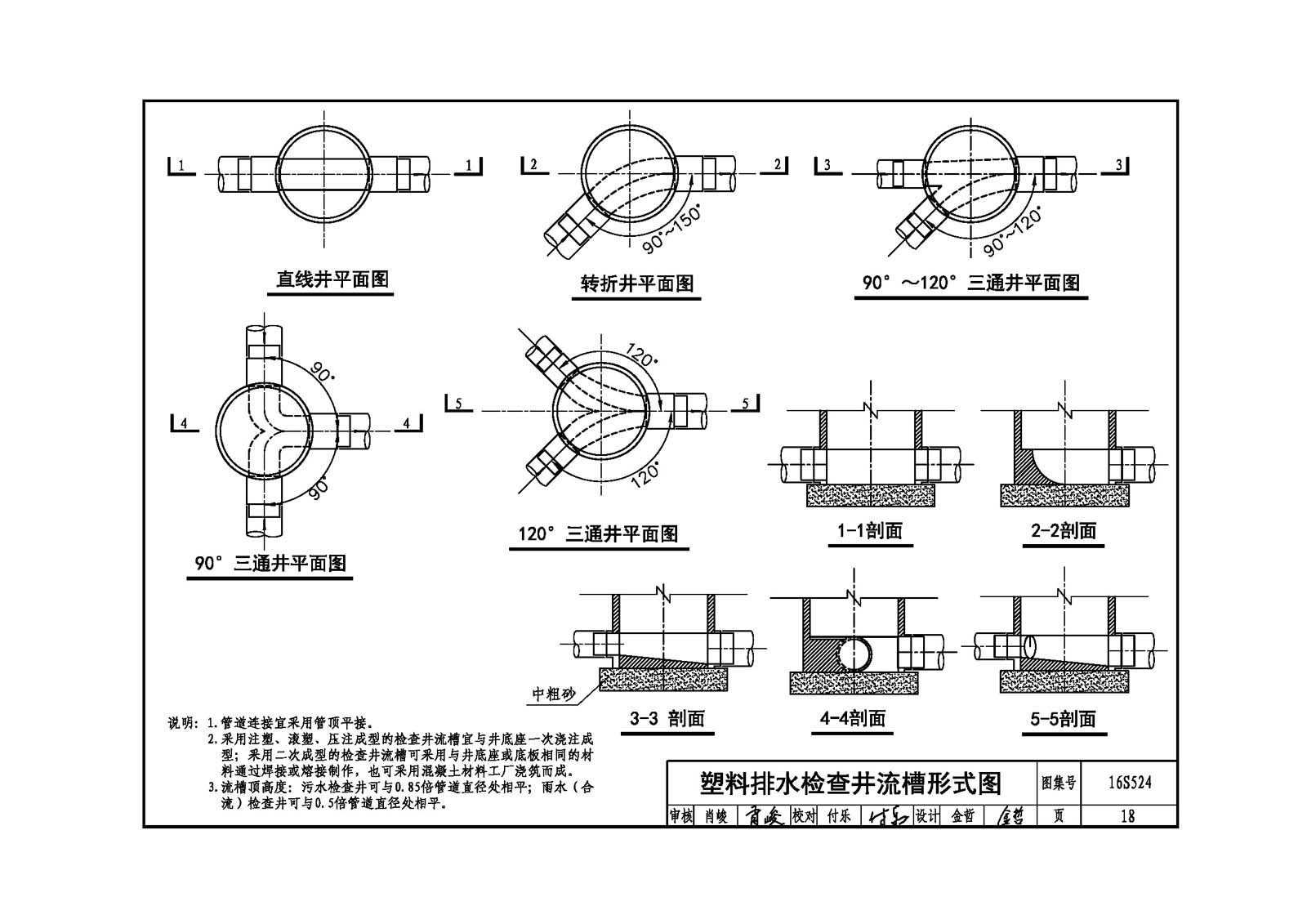

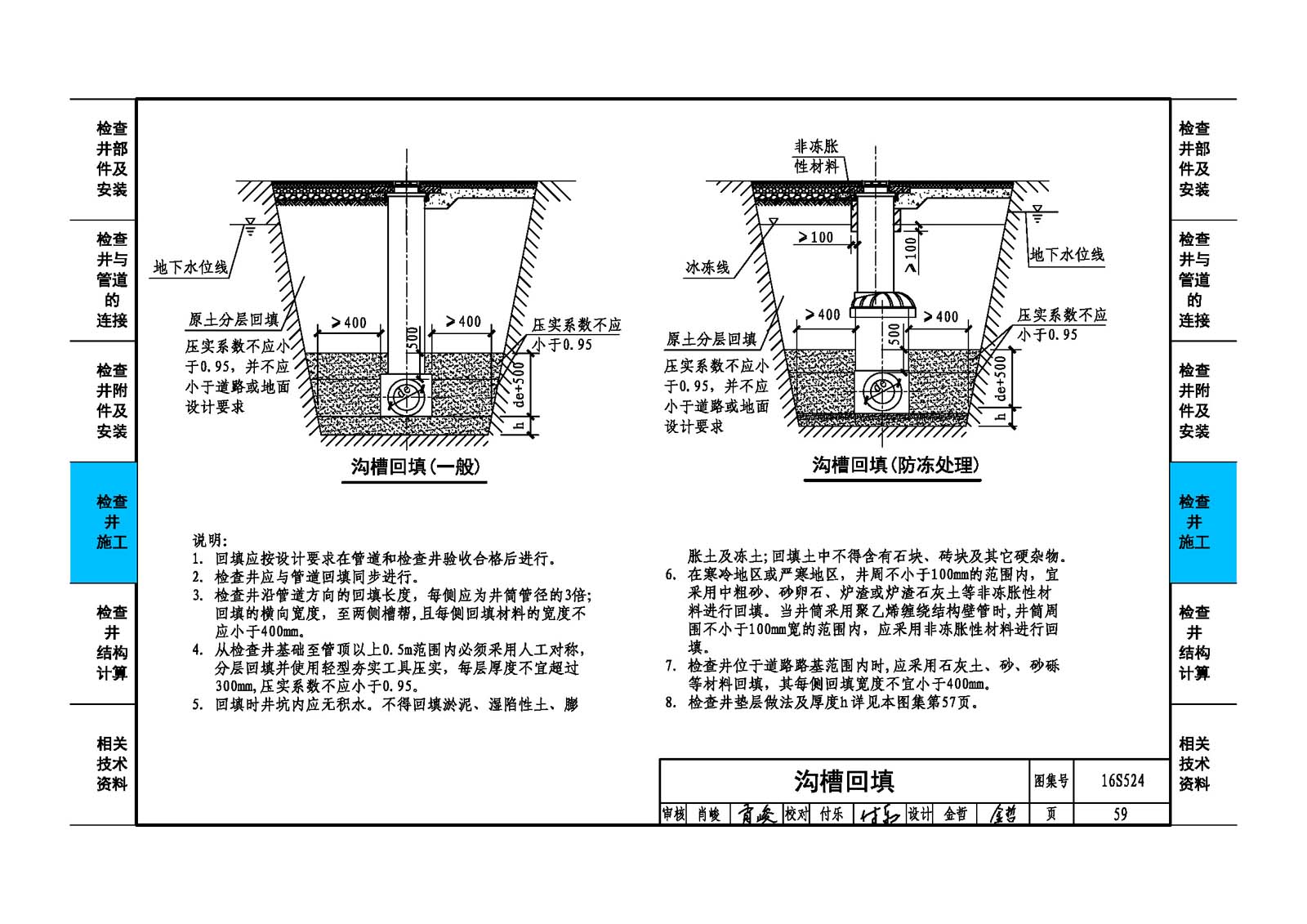

        主要內容包括：直壁檢查井、收口檢查井的井座、井筒、配件、井蓋等部件的設計選用和施工。分別編制了塑料排水檢查井的結構示意圖；與管道的連接做法；井蓋、基礎及回填的施工圖；各種部件的外形圖及規格尺寸表；檢查井力學計算例題等內容。
