16S401：管道和設備保溫、防結露及電伴熱
- 圖集編號
- 16S401
- 圖集名稱
- 管道和設備保溫、防結露及電伴熱
- 定價
- 68.00 元
- 開本
- 16 開
- 主編單位
- 中國核電工程有限公司
內容簡介
國家建筑標準設計圖集為修編圖集，替代03S401《管道和設備保溫、防結露及電伴熱》。適用于一般工業及民用建筑室內(含地溝)給排水管道和設備的熱水保溫、冷水防結露、熱水電伴熱保溫及冷水電伴熱防凍工程；還適用于室內外太陽能熱媒管道的保溫及室外太陽能熱媒管道的防凍。
主要內容包括：絕熱材料性能表、全國各地氣象參數表、金屬管道保溫厚度表、塑料管道保溫厚度表、室外太陽能熱媒管道保溫厚度表、金屬設備保溫厚度表、管道及設備防結露厚度表；管道及設備防結露、保溫工程做法；管道及設備電伴熱工程做法。
本圖集為施工安裝圖集，可用于指導、規范施工和安裝，設計人員可直接選用，施工人員可照?qǐng)D施工。
備注
替代03S401
目錄
| 目錄 | 1 |
|---|---|

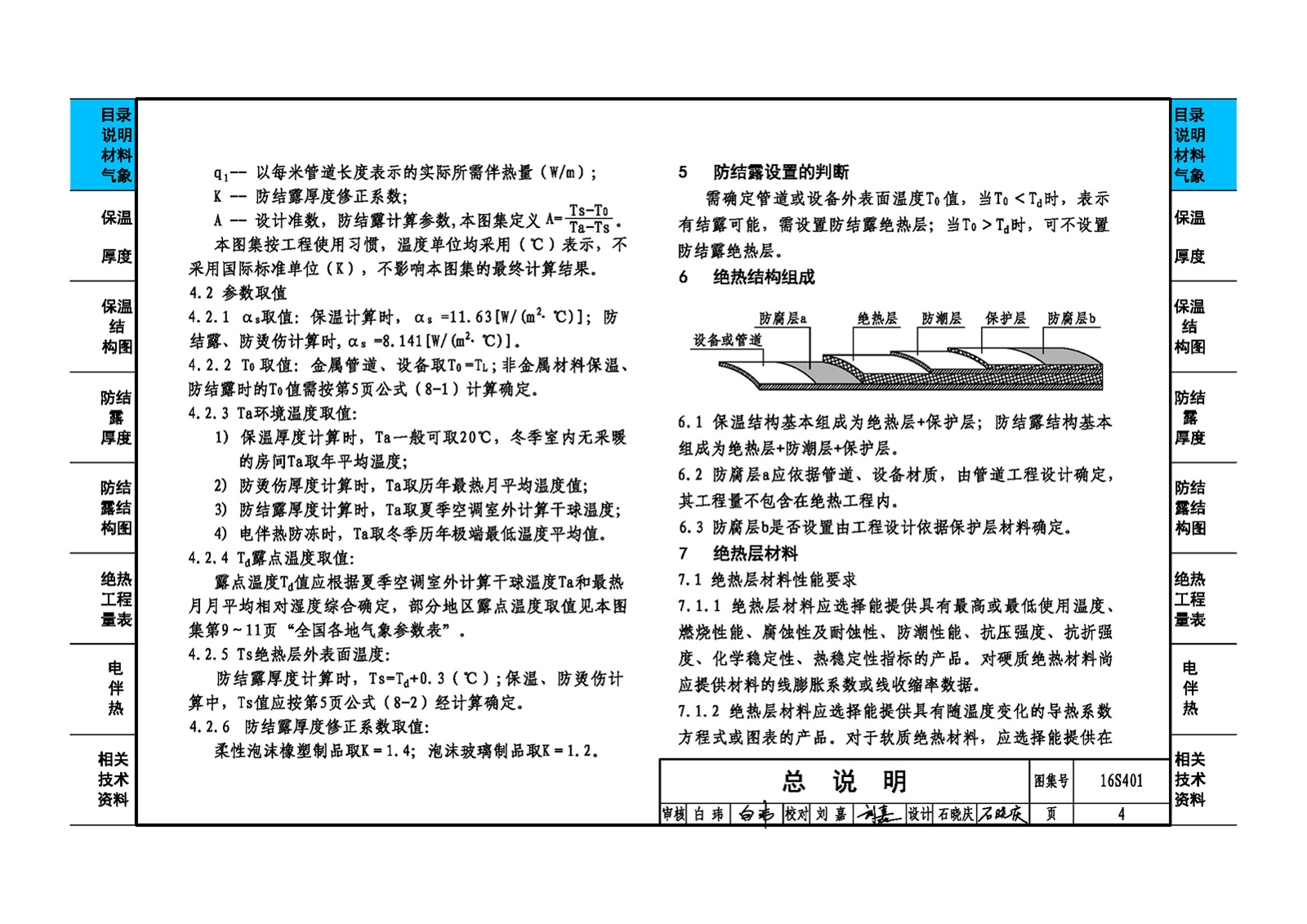

| 總說明 | 3 |
| 常用絕熱材料性能表 | 8 |
| 全國各地氣象參數表 | 9 |
| 保溫厚度 | |
| 金屬管道保溫厚度計算示例 | 12 |
| 金屬管道保溫厚度表(柔性泡沫橡塑制品) | 13 |
| 金屬管道保溫厚度表(硬質聚氨酯泡沫塑料制品) | 14 |
| 金屬管道保溫厚度表(巖棉制品) | 15 |
| 金屬管道保溫厚度表(玻璃棉制品) | 16 |
| 金屬管道保溫厚度表(硅酸鈣制品) | 17 |
| 金屬管道保溫厚度表(硅酸鋁棉制品) | 18 |
| 金屬管道保溫厚度表(復合硅酸鹽制品) | 19 |
| 金屬管道保溫厚度表(礦渣棉制品) | 20 |
| 金屬管道保溫厚度表(硅酸鎂纖維毯制品) | 21 |
| 塑料管道保溫厚度計算示例 | 22 |
| 塑料管道保溫厚度表(柔性泡沫橡塑制品) | 23 |
| 塑料管道保溫厚度表(巖棉制品) | 24 |
| 塑料管道保溫厚度表(玻璃棉制品) | 25 |
| 塑料管道保溫厚度表(復合硅酸鹽制品) | 26 |
| 塑料管道保溫厚度表(礦渣棉制品) | 27 |
| 塑料管道保溫厚度表(硅酸鎂纖維毯制品) | 28 |
| 金屬設備保溫厚度表 | 29 |
| 保溫結構圖 | |
| 水平管道保溫結構圖(金屬、玻璃鋼外保護層) | 30 |

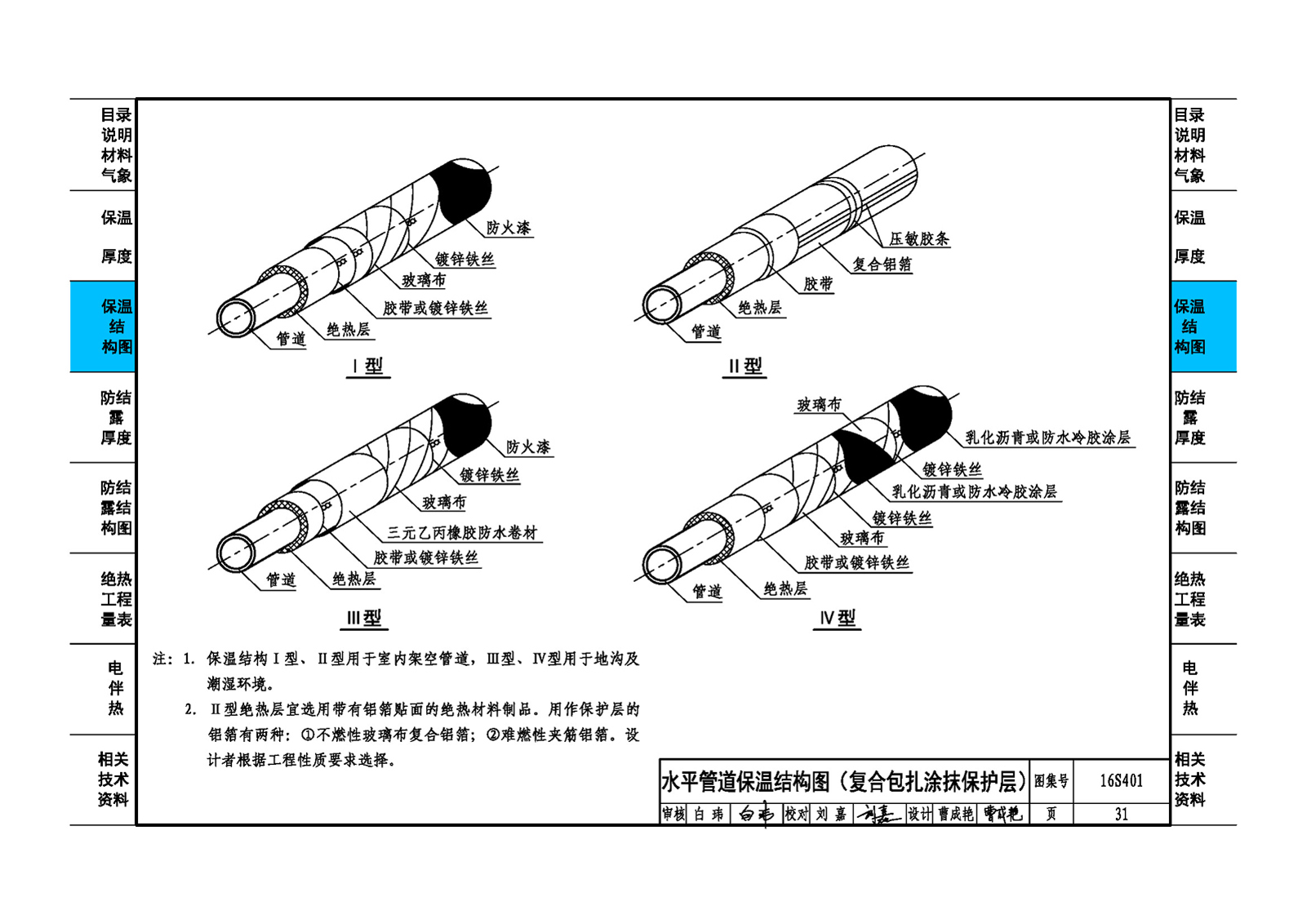

| 水平管道保溫結構圖(復合包扎涂抹保護層) | 31 |
| 垂直管道保溫結構圖 | 32 |
| 彎頭、三通保溫結構圖 | 33 |
| 法蘭、閥門保溫結構圖 | 34 |
| 筒體設備保溫結構圖(臥式) | 35 |
| 筒體設備保溫結構圖(立式) | 36 |
| 平壁設備保溫結構圖(綁扎、自鎖緊板) | 37 |
| 平壁設備保溫結構圖(鋼帶、泡沫橡塑) | 38 |
| 設備人孔、法蘭保溫結構圖 | 39 |
| 支承圈、抱箍、自鎖緊板、銷釘詳圖 | 40 |
| 防結露厚度 | |
| 金屬管道防結露厚度計算示例 | 41 |
| 塑料管道防結露厚度計算示例 | 42 |
| 防結露塑料管外表面溫度To表 | 43 |
| 管道防結露厚度表 | 44 |
| 金屬設備防結露厚度表 | 46 |
| 防結露結構圖 | |
| 水平管道防結露結構圖(金屬保護層) | 47 |
| 水平管道防結露結構圖(復合保護層) | 48 |
| 垂直管道防結露結構圖 | 49 |
| 彎頭、三通防結露結構圖 | 50 |
| 法蘭、閥門防結露結構圖 | 51 |
| 筒體設備防結露結構圖(臥式) | 52 |
| 筒體設備防結露結構圖(立式) | 53 |
| 平壁設備防結露結構圖(綁扎、自鎖緊板) | 54 |
| 平壁設備防結露結構圖(鋼帶、泡沫塑料) | 55 |
| 設備人孔、接管防結露結構圖 | 56 |
| 管道支、吊架防結露結構圖 | 57 |
| 絕熱工程量表(保溫、防結露) | |
| 管道絕熱材料工程量表 | 58 |
| 筒體設備簡體絕熱材料工程量表 | 59 |
| 筒體設備封頭絕熱材料工程量表 | 60 |
| 輔助材料用量表 | 61 |
| 電伴熱 | |
| 電伴熱說明 | 62 |
| 電伴熱金屬管道散熱量表 | 65 |
| 電伴熱金屬設備散熱量表 | 68 |
| 絕熱材料散熱系數表 | 69 |
| 電伴熱系統安裝示意圖 | 70 |
| 管道電伴熱帶平行敷設安裝圖 | 71 |
| 管道電伴熱帶纏繞敷設安裝圖 | 72 |
| 管道支架、托架、吊架電伴熱帶安裝圖 | 73 |

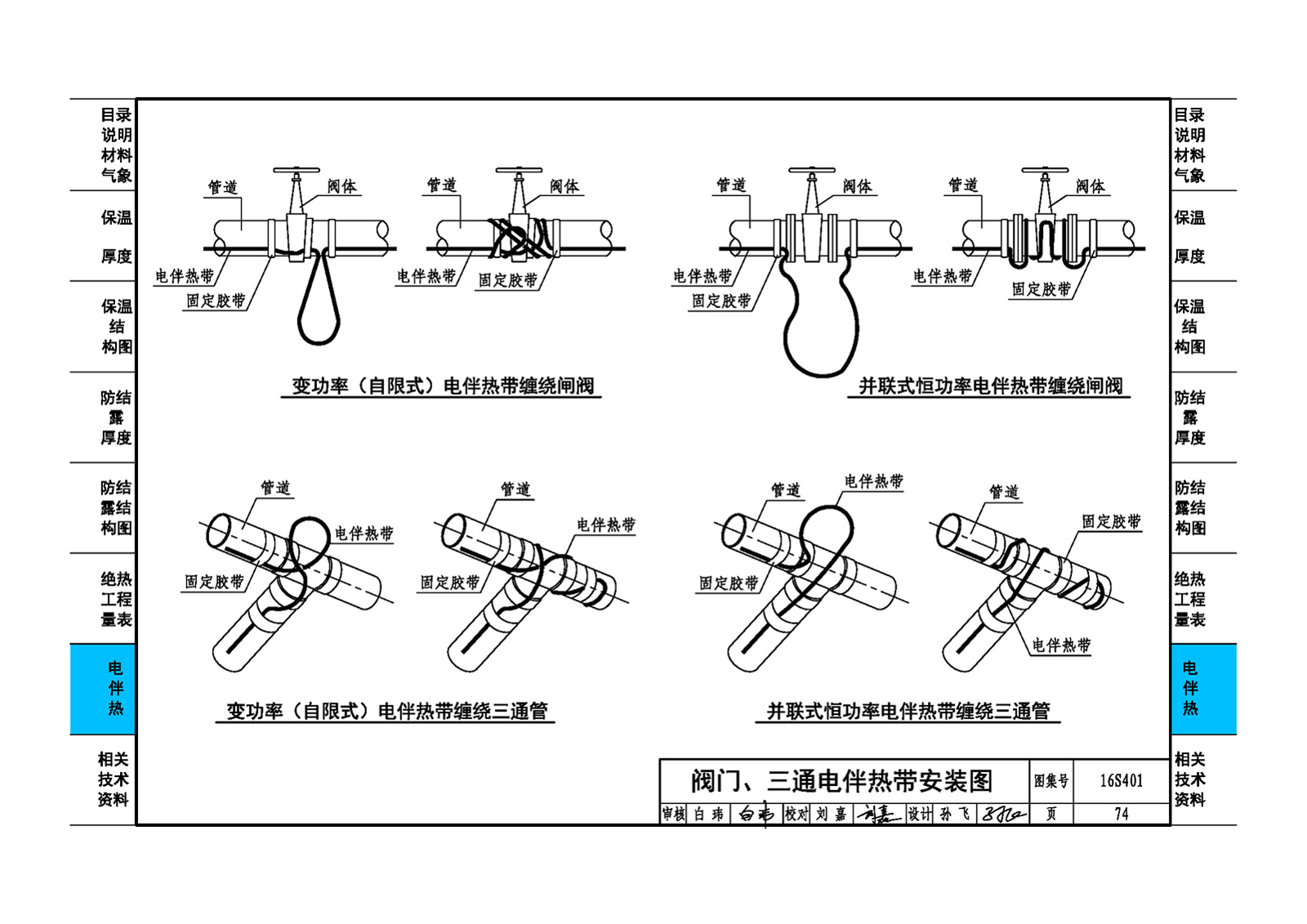

| 閥門、三通電伴熱帶安裝圖 | 74 |
| 膨脹管、彎頭、孔板、旁通、尾端電伴熱帶安裝圖 | 75 |
| 過濾器、壓力表、儲罐噴嘴電伴熱帶安裝圖 | 76 |
| 水位儀電伴熱帶安裝圖 | 77 |
| 泵體電伴熱帶安裝圖 | 78 |
| 平壁設備電伴熱帶安裝圖 | 79 |
