16G320：鋼筋混凝土基礎梁
- 圖集編號
- 16G320
- 圖集名稱
- 鋼筋混凝土基礎梁
- 定價
- 28.00 元
- 開本
- 16 開
- 主編單位
- 中國昆侖工程公司
內容簡介
本圖集適用于非抗震設計及抗震設防烈度為6～8度的單層工業廠房中的基礎梁。
本圖主要內容：縱墻柱距6.0米、7.5米、9.0米，山墻柱距6.0米、4.5米基礎梁選用表及詳圖；基礎梁平面布置圖及節點詳圖。設計人員可直接選用圖集中的基礎梁，施工人員可照圖施工。
備注
替代04G320
目錄
| 目錄 | 1 |
|---|---|

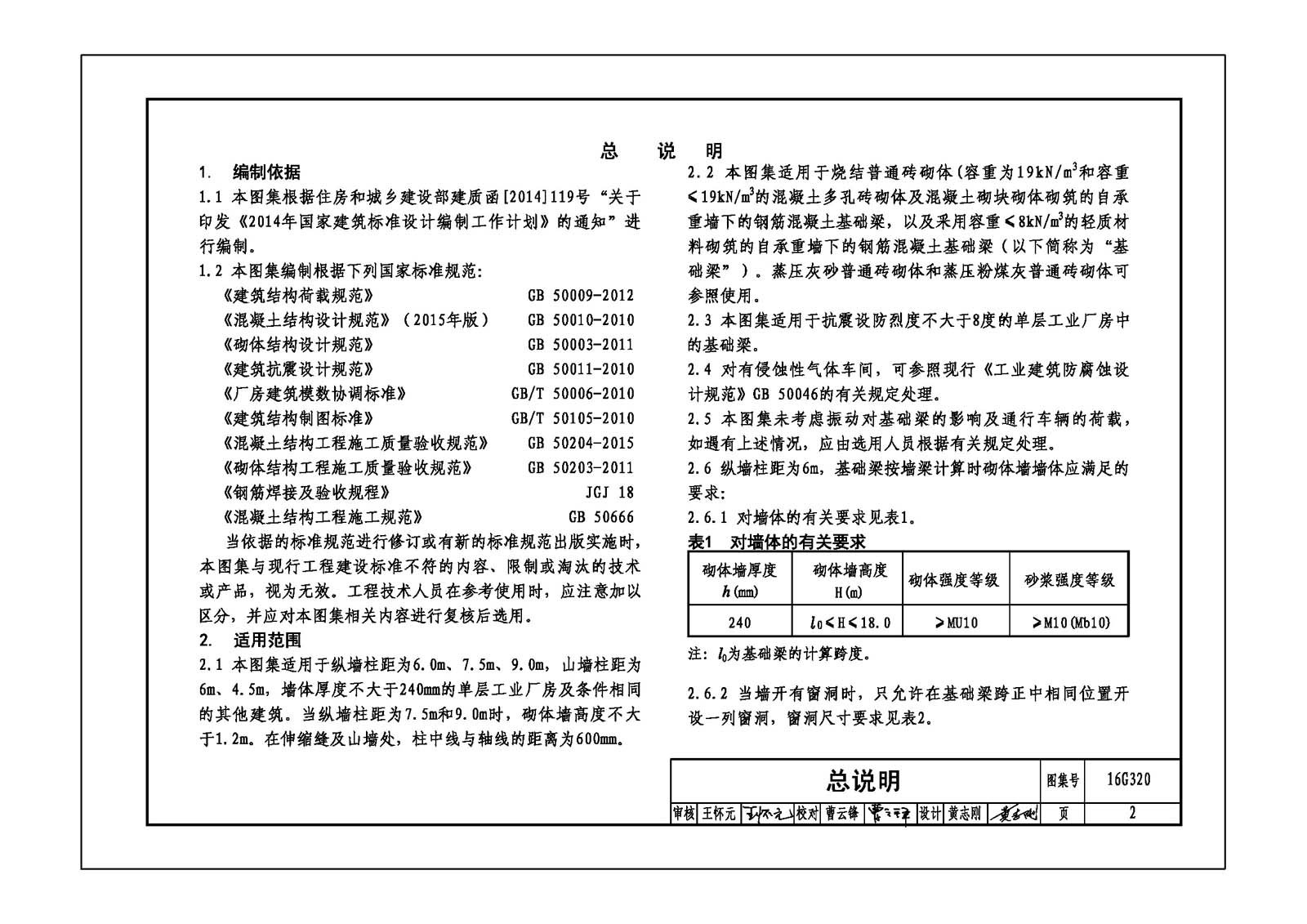

| 總說明 | 2 |
| 鋼筋混凝土基礎梁選用表 | 8 |
| JL-l、JL-la、JL-2、JL-2a、JL-3、JL-3a 詳圖 | 10 |
| JL-4、JL-4a、JL-5、JL-5a 詳圖 | 11 |
| JL-6、JL-6a、JL-7、JL-7a、JL-8、JL-8a 詳圖 | 12 |
| JL-9、JL-9a、JL-10、JL-10a 詳圖 | 13 |
| JL-11、JL-l1a、JL-12、JL-12a、JL-13、JL-13a 詳圖 | 14 |
| JL-14、JL-14a、JL-15、JL-15a、JL-16、JL-16a 詳圖 | 15 |
| JL-17、JL-17a、JL-18、JL-18a、JL-19、JL-19a 詳圖 | 16 |
| JL-20、JL-20a、JL-21、JL-21a、JL-22、JL-22a 詳圖 | 17 |
| JL-23、JL-23a、JL-24、JL-24a 詳圖 | 18 |
| JL-25、JL-25a 詳圖 | 19 |

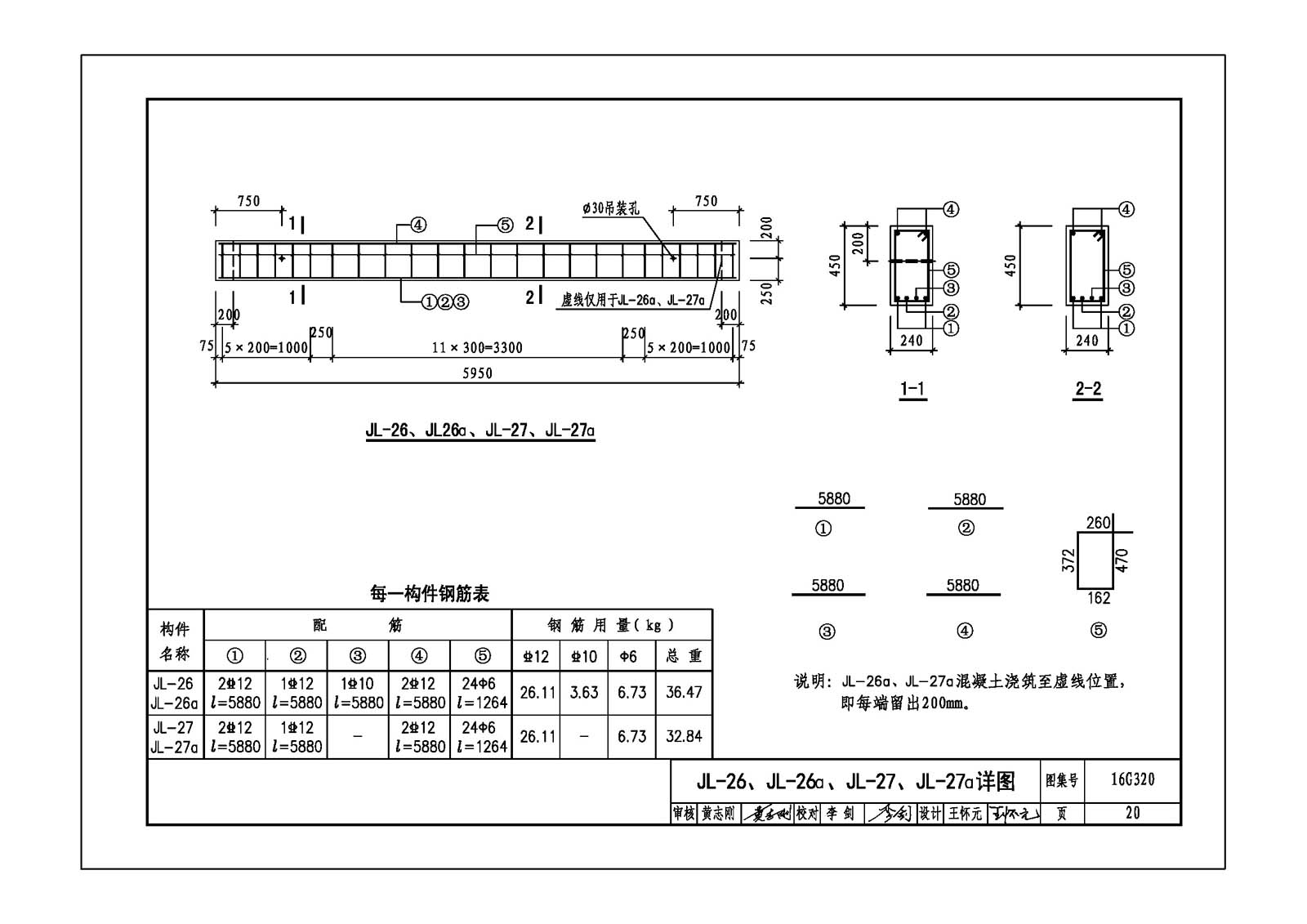

| JL-26、JL26a、JL-27、JL-27a 詳圖 | 20 |
| JL-28、JL-28a、JL-29、JL-29a 詳圖 | 21 |
| JL-30、JL-30a、JL-31、JL-31a 詳圖 | 22 |
| JL-32、JL-32a、JL-33、JL-33a 詳圖 | 23 |
| JL-34、JL-34a、JL-35、JL-35a 詳圖 | 24 |
| JL-36、JL-36a、JL-37、JL-37a 詳圖 | 25 |
| JL-38、JL-38a、JL-39、JL-39a 詳圖 | 26 |
| JL-40、JL-40a、JL-41、JL-41a 詳圖 | 27 |
| JL-42、JL-42a、JL-43、JL-43a 詳圖 | 28 |
| JL-Xa基礎梁平面布置示意圖 | 29 |
| JL-Xa等高基礎梁錨拉節點詳圖一 | 30 |
| JL-Xa等高基礎梁錨拉節點詳圖二 | 31 |
| JL-Xa等高基礎梁錨拉節點詳圖三 | 32 |
| JL-Xa不等高基礎梁錨拉節點詳圖 | 33 |
樣張
