本圖集是在07J107《夾心墻建筑構造》和07SG617《夾心墻結構構造》圖集的基礎上，為便于設計、施工人員的使用，按統一、精簡、優化原則進行編制的。適用于以混凝土小砌塊、復合保溫砌塊及燒結多孔磚和混凝土多孔磚組合砌筑的夾心墻構造，抗震設防烈度≦8度地區的低層和多層砌體結構的民用建筑，主要用于嚴寒、寒冷地區和夏熱冬冷地區，本圖集主要編制內容：

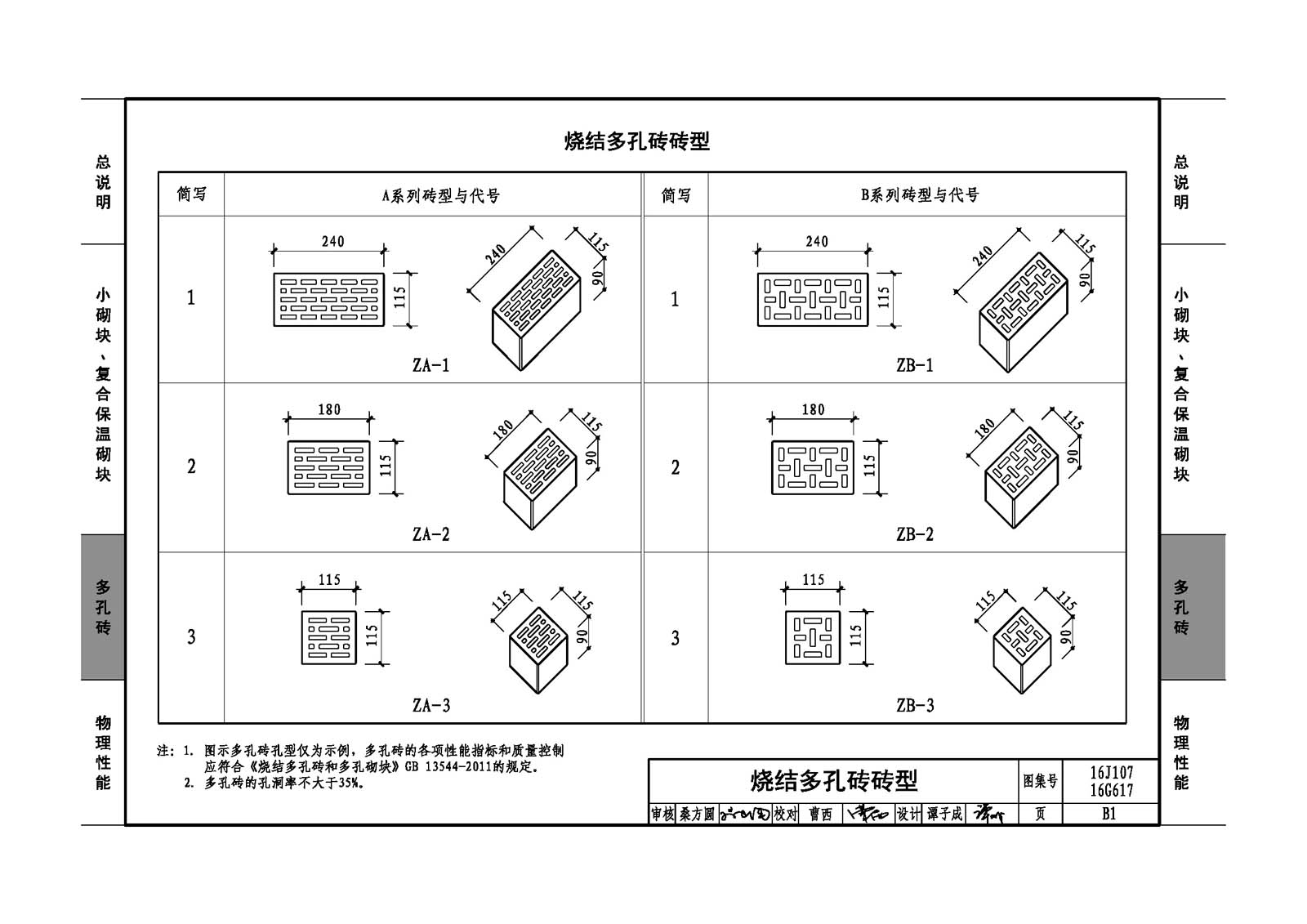

1.推薦了混凝土小型空心砌塊、復合保溫砌塊以及燒結多孔磚和混凝土磚夾心保溫墻的組合主塊及配套塊型。

2. 編制了適用于低層和多層夾心保溫墻建筑與結構構造系列詳圖，建筑門窗安裝、設備配件固定等詳圖。

3. 針對磚砌體房屋易產生裂縫的問題，按各地域情況、材料類別及房屋部位提出夾心保溫墻系列構造要求及防裂措施。

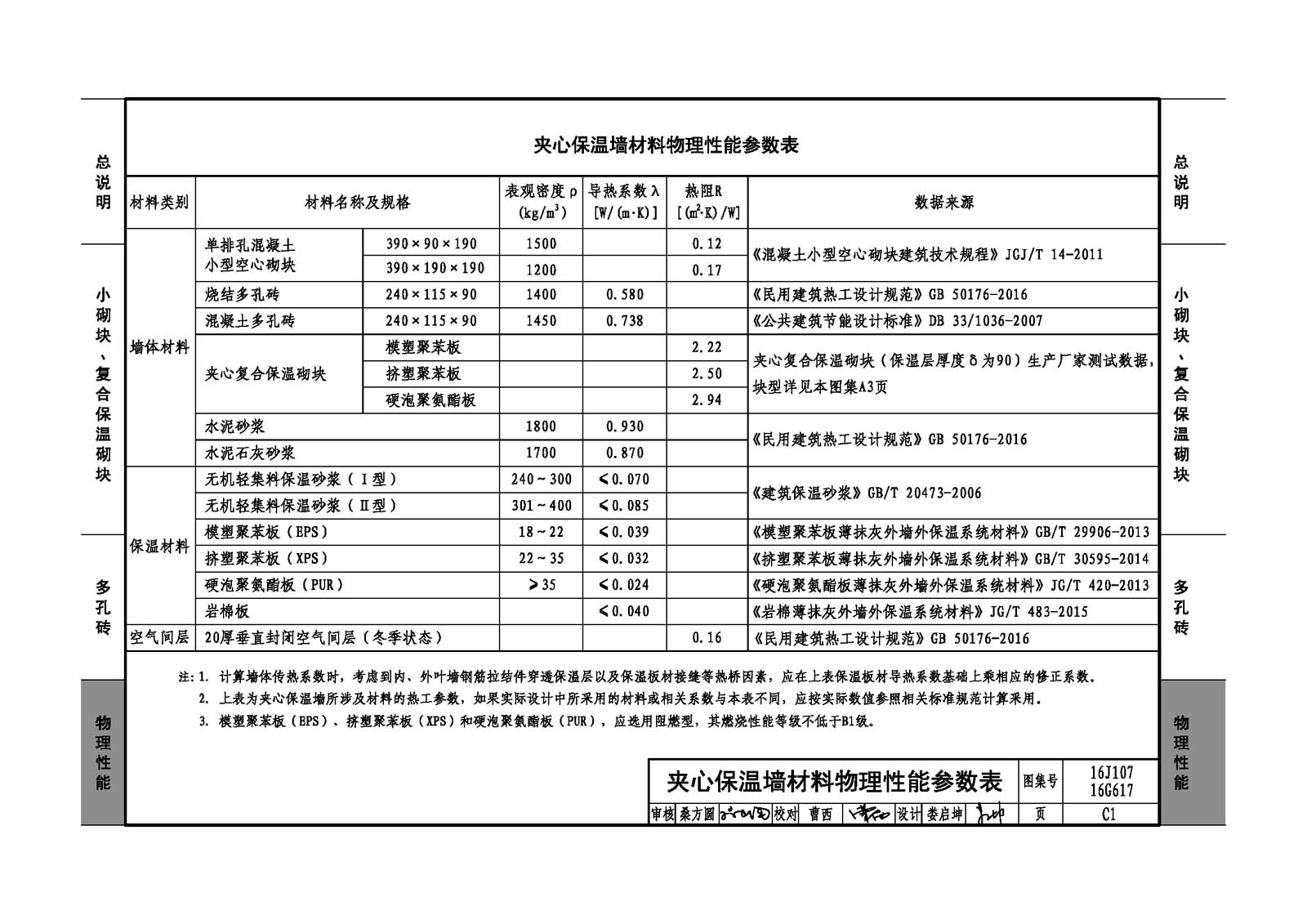

4. 編制了不同墻體材料的熱工參數及墻體熱工性能指標，供工程設計人員參考應用。

圖集特點：

1. 本圖集較詳盡地提供了我國夾心保溫墻砌體房屋的系列建筑與結構構造，技術上是可靠的，較好地體現了夾心保溫墻砌體多層房屋建筑的抗震性能設計。

2. 從建筑墻體材料革新和節約能源出發，較為全面、詳細地編制涵蓋了新材料的夾心保溫墻建筑與結構構造，將促進其應用技術發展，符合我國國情。能充分滿足工程設計和施工技術人員選用。
