16S110：數字集成全變頻疊壓供水設備選用與安裝
- 圖集編號
- 16S110
- 圖集名稱
- 數字集成全變頻疊壓供水設備選用與安裝
- 定價
- 52.00 元
- 開本
- 16 開
- 主編單位
- 中元國際（上海）工程設計研究院有限公司
內容簡介
本圖集適用于新建、擴建和改建的民用建筑及一般工業(yè)建筑生活給水系統中流量小于等于50m3/h、揚程小于1.0MPa的數字集成全變頻疊壓供水設備的選用與安裝。一般工業(yè)建筑生產等給水系統疊壓供水工程可參考本圖集。
主要內容：罐式和箱式數字集成全變頻疊壓供水設備的基本組成及控制原理、選用要點、性能參數、外形尺寸及安裝圖。
數字集成全變頻用于供水工程，技術先進，節(jié)能效果顯著，代表技術發(fā)展方向。本圖集為首次編制的數字集成全變頻疊壓供水設備的選用與安裝圖集，對于該供水技術在建筑疊壓供水工程領域的廣泛應用將起到積極的推動作用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 罐式全變頻疊壓供水設備 | |
| 1 dooch系列罐式全變頻疊壓供水設備 | |
| dooch系列罐式全變頻疊壓供水設備選用說明 | 11 |

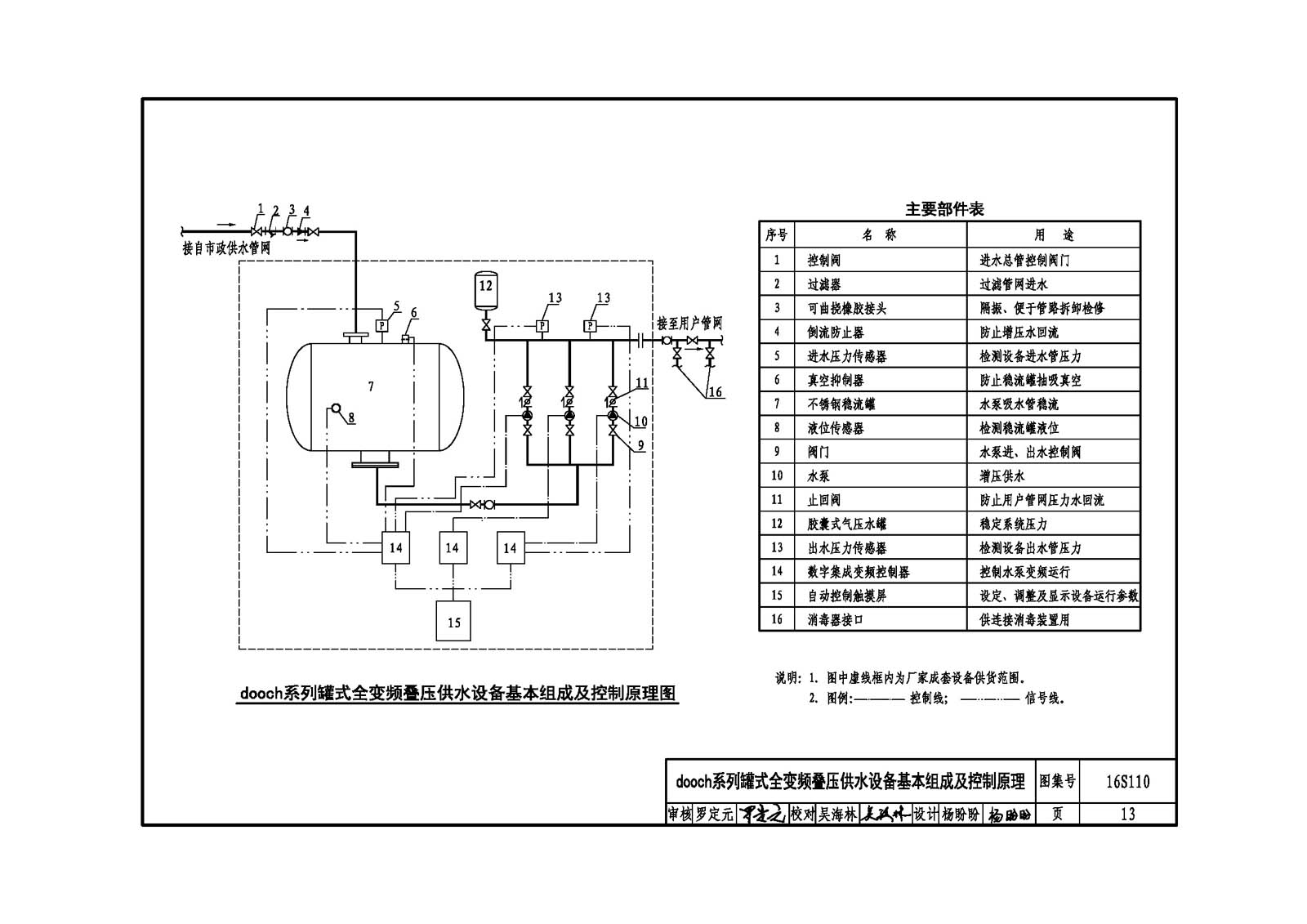

| dooch系列罐式全變頻疊壓供水設備基本組成及控制原理 | 13 |

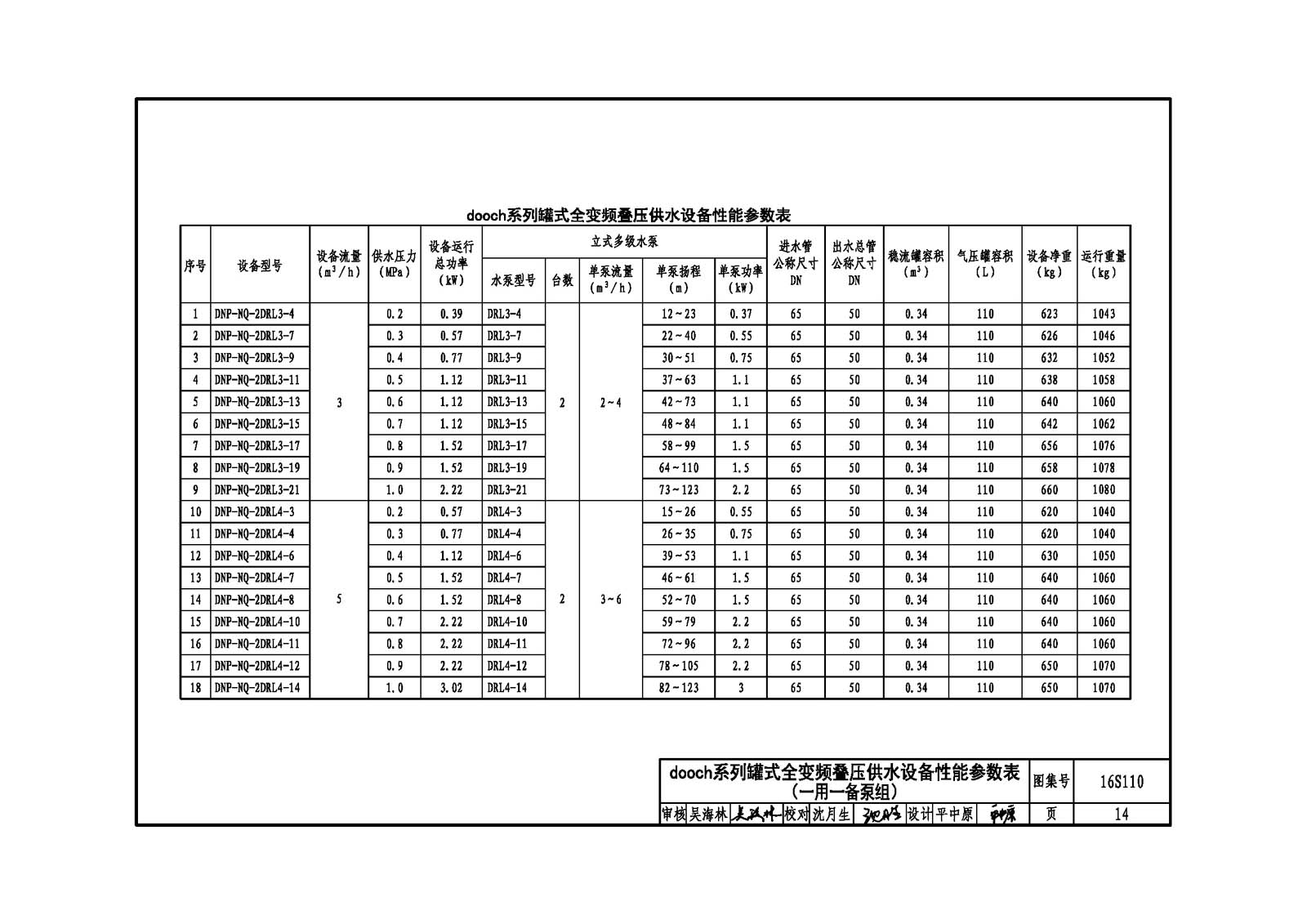

| dooch系列罐式全變頻疊壓供水設備性能參數表(一用一備泵組) | 14 |
| dooch系列罐式全變頻疊壓供水設備性能參數表(兩用一備泵組) | 16 |

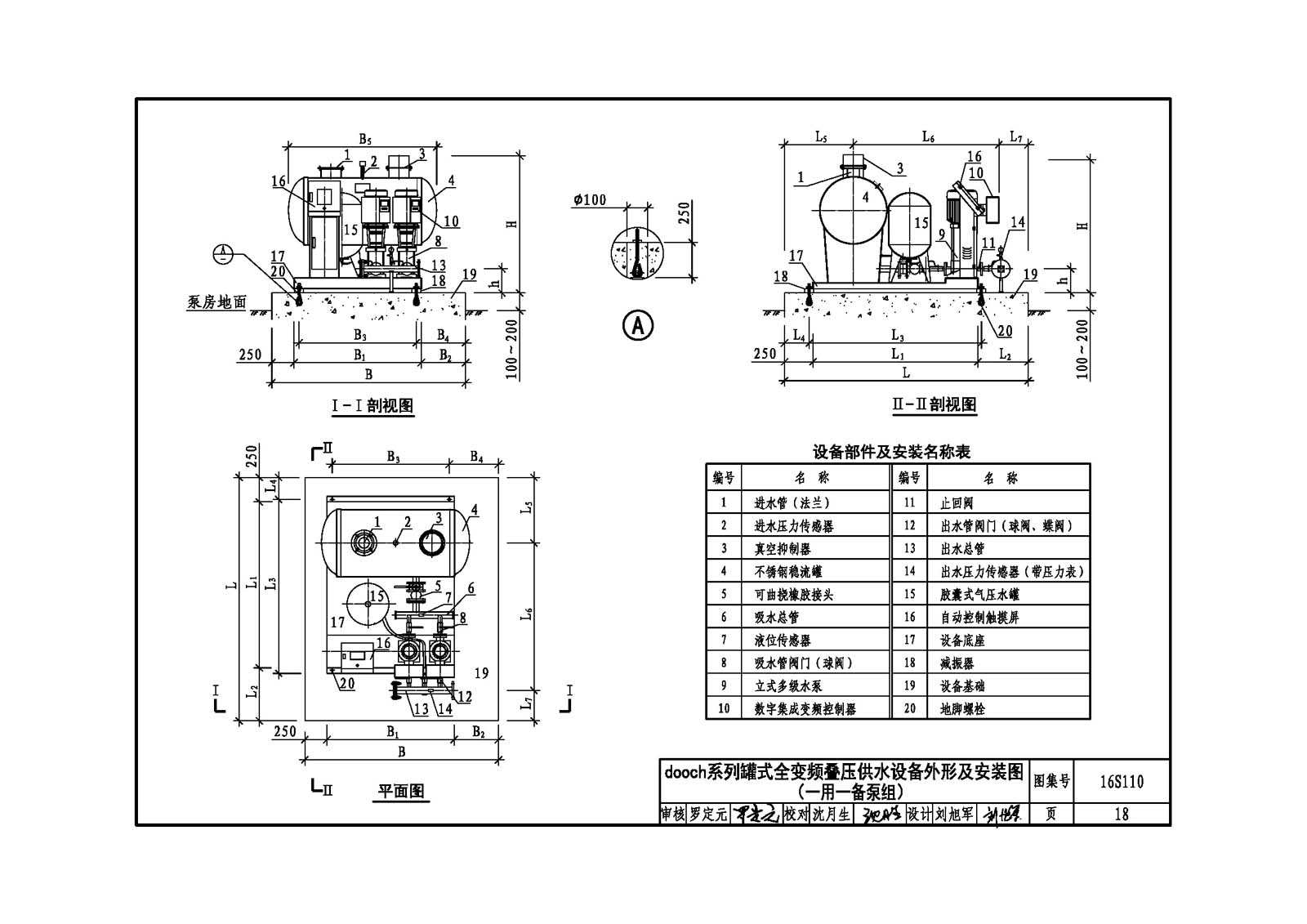

| dooch系列罐式全變頻疊壓供水設備外形及安裝圖(一用一備泵組) | 18 |
| dooch系列罐式全變頻疊壓供水設備外形及安裝尺寸表(一用一備泵組) | 19 |
| dooch系列罐式全變頻疊壓供水設備外形及安裝圖(兩用一備泵組) | 21 |
| dooch系列罐式全變頻疊壓供水設備外形及安裝尺寸表(兩用一備泵組) | 22 |
| 2 Grundfos系列罐式全變頻疊壓供水設備 | |
| Grundfos系列罐式全變頻疊壓供水設備選用說明 | 24 |

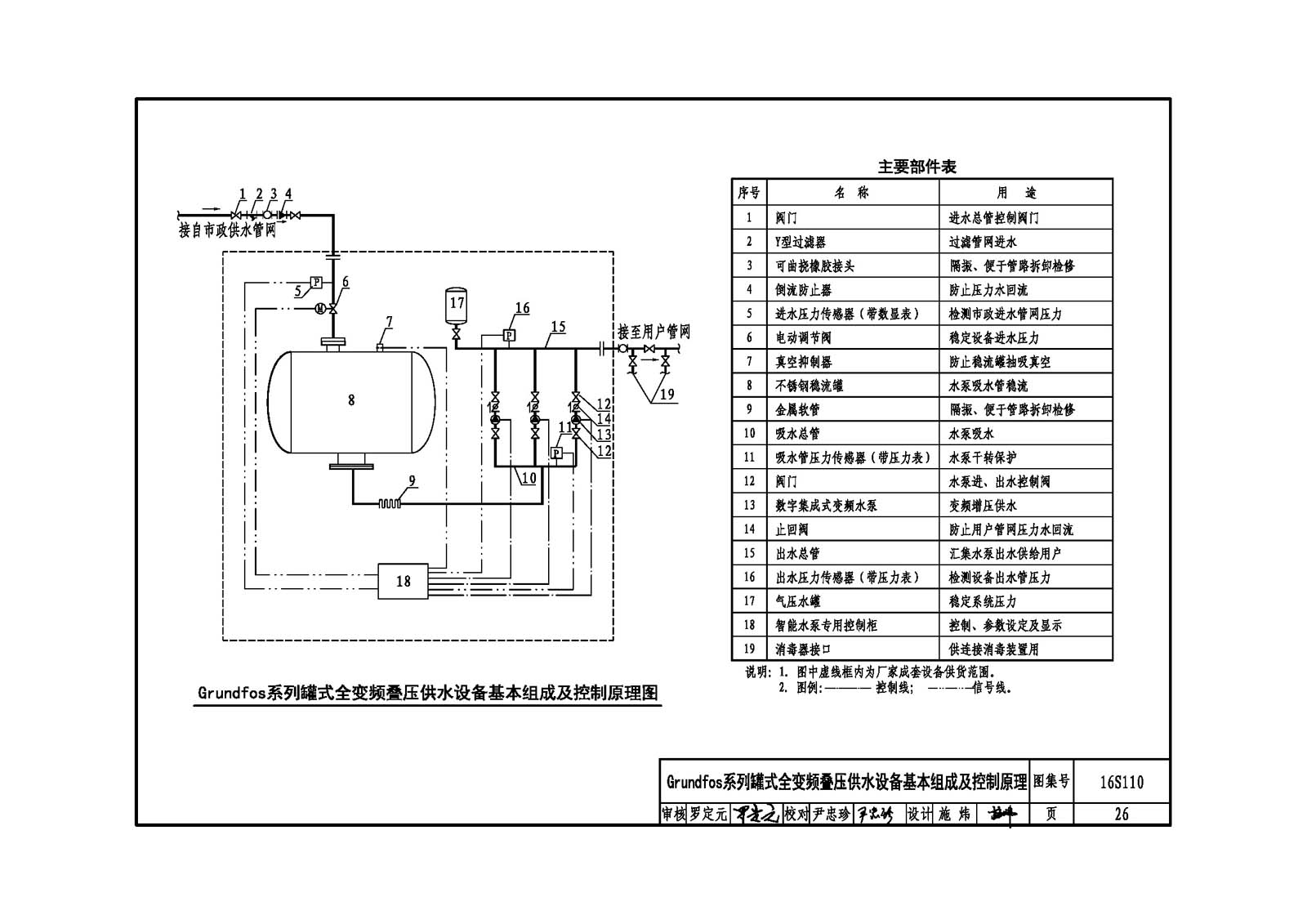

| Grundfos系列罐式全變頻疊壓供水設備基本組成及控制原理 | 26 |
| Grundfos系列罐式全變頻疊壓供水設備性能參數表(一用一備泵組) | 27 |
| Grundfos系列罐式全變頻疊壓供水設備性能參數表(兩用一備泵組) | 28 |
| Grundfos系列罐式全變頻疊壓供水設備外形及安裝圖(一用一備泵組) | 29 |
| Grundfos系列罐式全變頻疊壓供水設備外形及安裝尺寸表(一用一備泵組) | 30 |
| Grundfos系列罐式全變頻疊壓供水設備外形及安裝圖(兩用一備泵組） | 31 |
| Grundfos系列罐式全變頻疊壓供水設備外形及安裝尺寸表(兩用一備泵組） | 32 |
| 3 WGHV系列罐式全變頻疊壓供水設備 | |
| WGHV系列罐式全變頻疊壓供水設備選用說明 | 33 |
| WGHV系列罐式全變頻疊壓供水設備基本組成及控制原理 | 35 |
| WGHV系列罐式全變頻疊壓供水設備性能參數表(一用一備泵組) | 36 |
| WGHV系列罐式全變頻疊壓供水設備性能參數表(兩用一備泵組) | 37 |
| WGHV系列罐式全變頻疊壓供水設備外形及安裝圖(一用一備泵組 | 38 |
| WGHV系列罐式全變頻疊壓供水設備外形及安裝尺寸表(一用一備泵組) | 39 |
| WGHV系列罐式全變頻疊壓供水設備外形及安裝圖(兩用一備泵組) | 40 |
| WGHV系列罐式全變頻疊壓供水設備外形及安裝尺寸表(兩用一備泵組) | 41 |
| 箱式全變頻疊壓供水設備 | |
| 1 dooch系列箱式全變頻疊壓供水設備 | |
| dooch系列箱式全變頻疊壓供水設備選用說明 | 42 |
| dooch系列箱式全變頻疊壓供水設備基本組成及控制原理 | 45 |
| dooch系列箱式全變頻疊壓供水設備性能參數表(一用一備泵組) | 46 |
| dooch系列箱式全變頻疊壓供水設備性能參數表(兩用一備泵組) | 48 |
| dooch系列箱式全變頻疊壓供水設備外形及安裝圖(一用一備泵組) | 50 |
| dooch系列箱式全變頻疊壓供水設備外形及安裝尺寸表(一用一備泵組) | 51 |
| dooch系列箱式全變頻疊壓供水設備外形及安裝圖(兩用一備泵組) | 53 |
| dooch系列箱式全變頻疊壓供水設備外形及安裝尺寸表(兩用一備泵組) | 54 |
| 2 Grundfos系列箱式全變頻疊壓供水設備 | |
| Grundfos系列箱式全變頻疊壓供水設備選用說明 | 56 |
| Grundfos系列箱式全變頻疊壓供水設備基本組成及控制原理 | 59 |

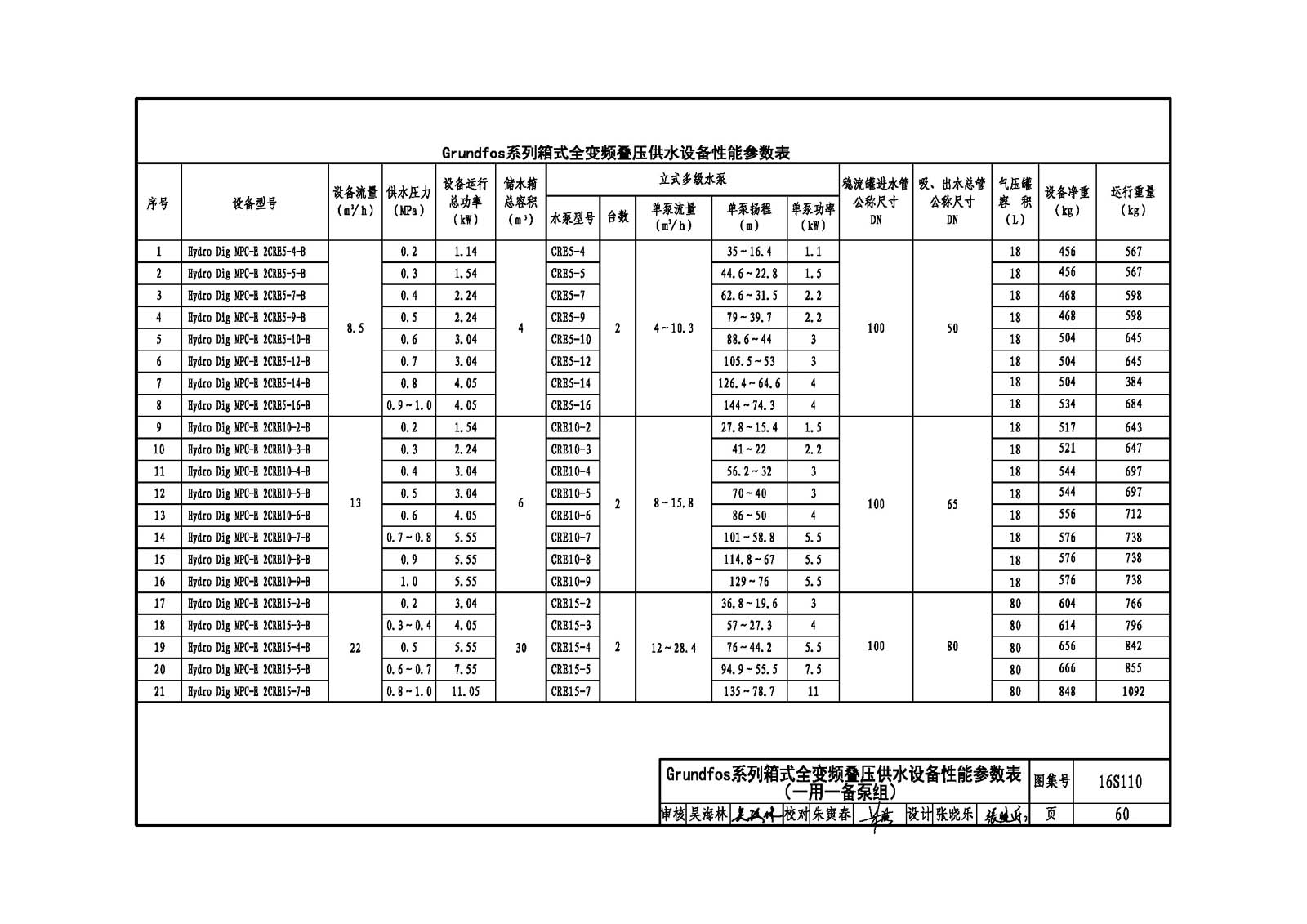

| Grundfos系列箱式全變頻疊壓供水設備性能參數表(一用一備泵組) | 60 |
