16S708：餐飲廢水隔油設備選用與安裝
- 圖集編號
- 16S708
- 圖集名稱
- 餐飲廢水隔油設備選用與安裝
- 定價
- 59.00 元
- 開本
- 16 開
- 主編單位
- 總后勤部建筑工程規(guī)劃設計研究院
內容簡介
本圖集適用于新建、擴建和改建的建筑中飯店、公共食堂、餐飲業(yè)等餐飲廢水隔油器、隔油提升一體化設備的選用與安裝。單臺設備處理水量不大于70m3/h。
主要內容包括：餐飲廢水隔油設備的基本組成及控制原理、選用要點、性能參數、外形尺寸及安裝圖。餐飲廢水隔油設備包括含提升隔油設備、不含提升隔油設備、簡易隔油器。
本圖集為首次編制的餐飲廢水隔油設備的選用與安裝圖集，對于該技術在建筑餐飲廢水隔油處理工程領域的廣泛應用將起到積極的推動作用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 隔油設備選型一覽表 | 7 |
| 簡易隔油器 | |
| 小型隔油器安裝圖及尺寸表 | 8 |
| 吊裝式隔油器安裝示意圖 | 9 |
| 吊裝式隔油器預埋件及尺寸表 | 10 |
| GC0系列簡易隔油器外形圖及尺寸表 | 11 |
| GC1系列簡易隔油器外形圖及尺寸表 | 12 |
| 簡易隔油器安裝圖 | 13 |
| 隔油設備(不含提升) | |

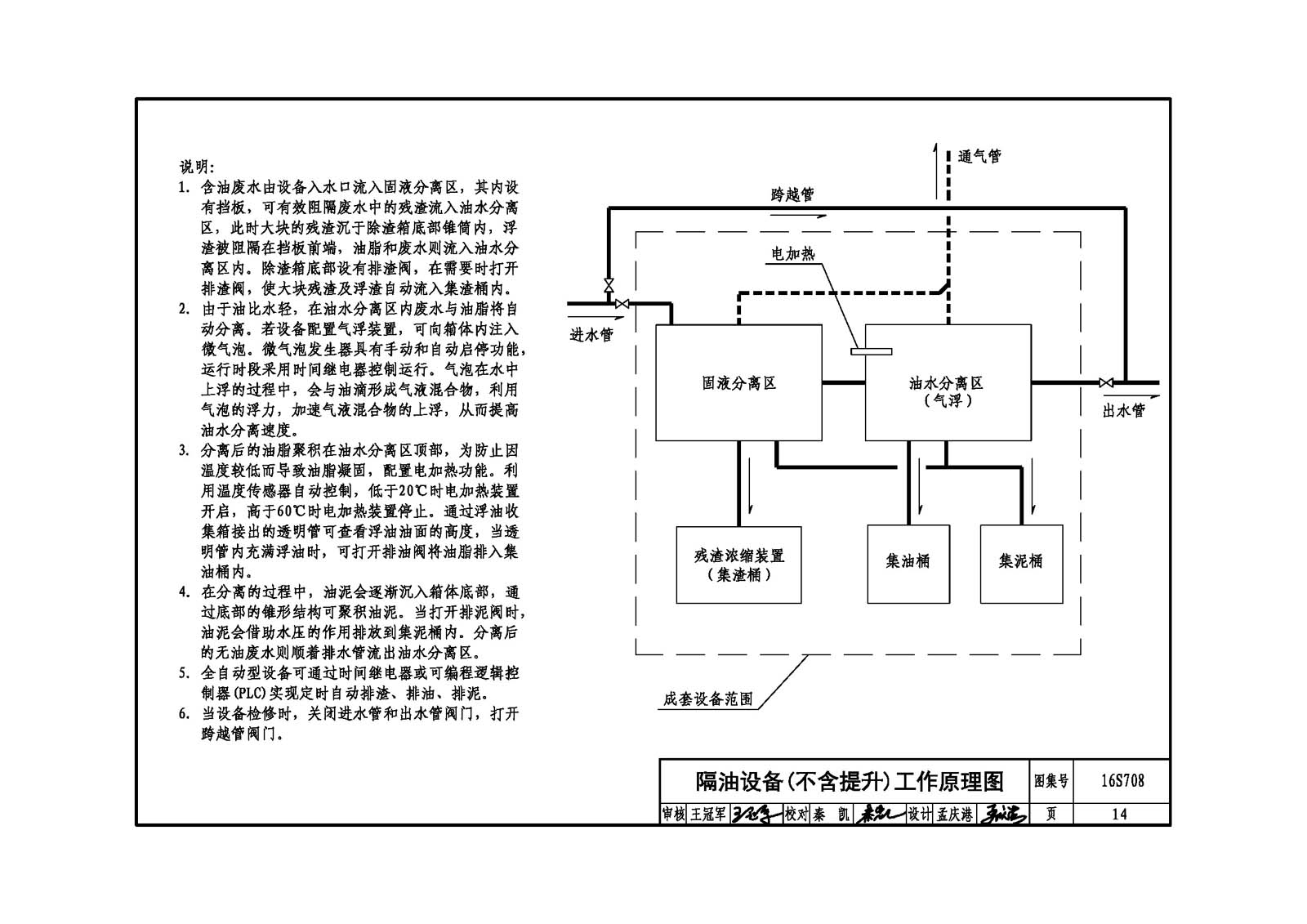

| 隔油設備(不合提升)工作原理圖 | 14 |

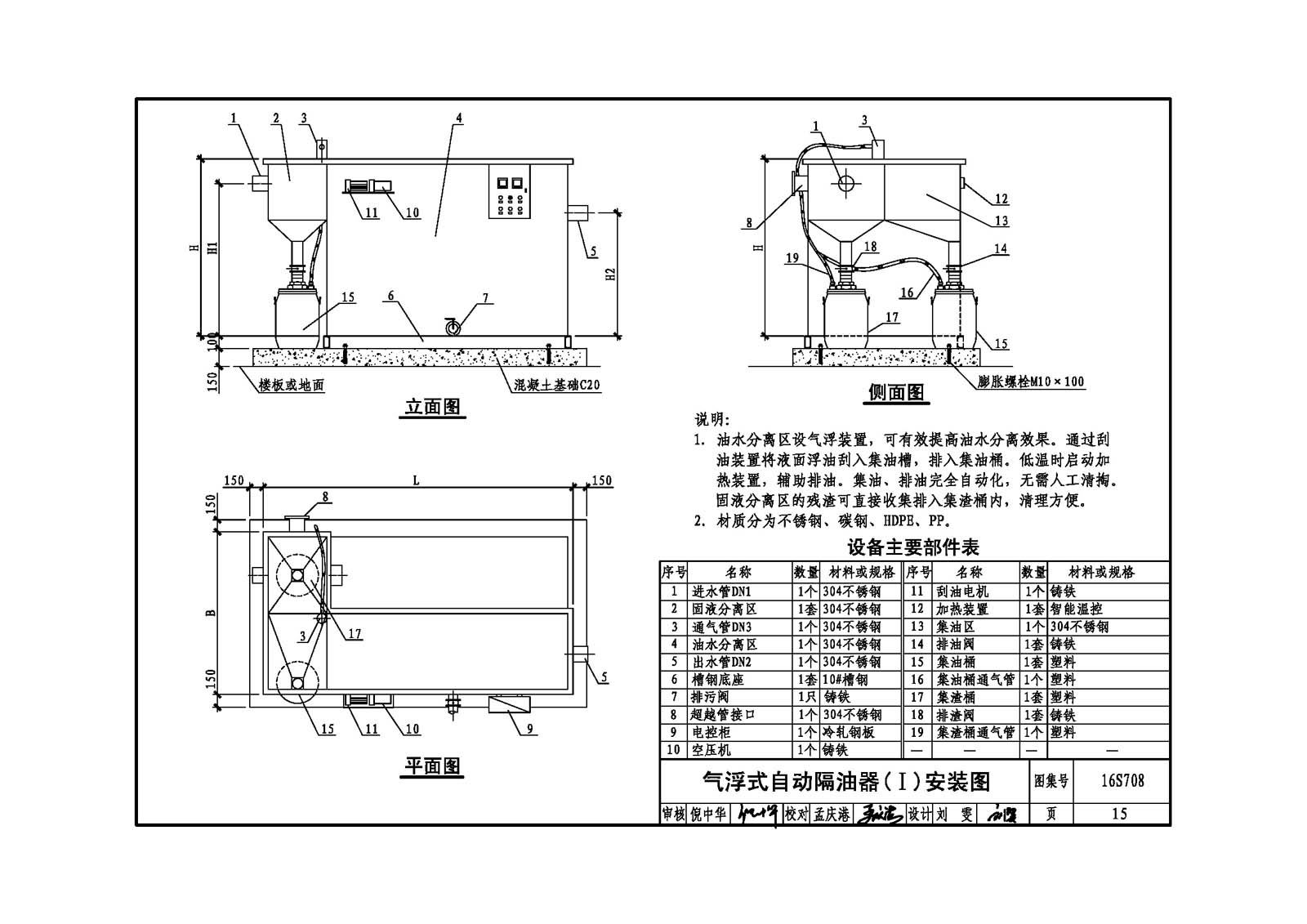

| 氣浮式自動隔油器(I)安裝圖 | 15 |
| 氣浮式自動隔油器(I)性能及尺寸表 | 16 |
| 氣浮式自動隔油器(II)安裝圖 | 17 |
| 氣浮式自動隔油器(II)性能及尺寸表 | 18 |
| 傳動式全自動隔油器安裝圖 | 19 |
| 傳動式全自動隔油器性能及尺寸表 | 20 |
| 液壓式自動隔油器安裝圖 | 21 |
| 液壓式自動隔油器性能及尺寸表 | 22 |
| 螺旋式全自動隔油器安裝圖 | 23 |
| 螺旋式全自動隔油器性能及尺寸表 | 24 |
| GY0系列全自動隔油設備安裝圖 | 25 |
| GY1系列全自動隔油設備安裝圖 | 26 |
| GY0、GY1系列全自動隔油設備性能及尺寸表 | 27 |
| 波浪式多級隔油自排設備安裝圖 | 28 |
| 波浪式多級隔油自排設備性能及尺寸表 | 29 |
| 方形全密封液壓排油型隔油器安裝圖 | 30 |
| 方形全密封液壓排油型隔油器性能及尺寸表 | 31 |
| 圓形全密封液壓排油型隔油器安裝圖 | 32 |
| 圓形全密封液壓排油型隔油器性能及尺寸表 | 33 |
| 地上式自動刮油型隔油器安裝圖 | 34 |
| 地上式自動刮油型隔油器性能及尺寸表 | 35 |
| PE-1圓形隔油器安裝圖 | 36 |
| PE-5、10圓形隔油器安裝圖 | 37 |
| PE20、30、55圓形隔油器安裝圖 | 38 |
| 不銹鋼矩形(帶氣浮)隔油器安裝圖 | 39 |
| PE、不銹鋼隔油器性能及尺寸表 | 40 |
| BF-DZ系列油水分離器安裝圖 | 41 |
| BF-DZ系列油水分離器性能及尺寸表 | 42 |
| 高效油脂分離設備安裝圖 | 43 |
| 高效油脂分離設備性能及尺寸表 | 44 |
| 高效智能油脂分離設備安裝圖 | 45 |
| 高效智能油脂分離設備性能及尺寸表 | 46 |
| 隔油設備(含提升) | |
| 隔油設備(含提升)工作原理圖 | 47 |

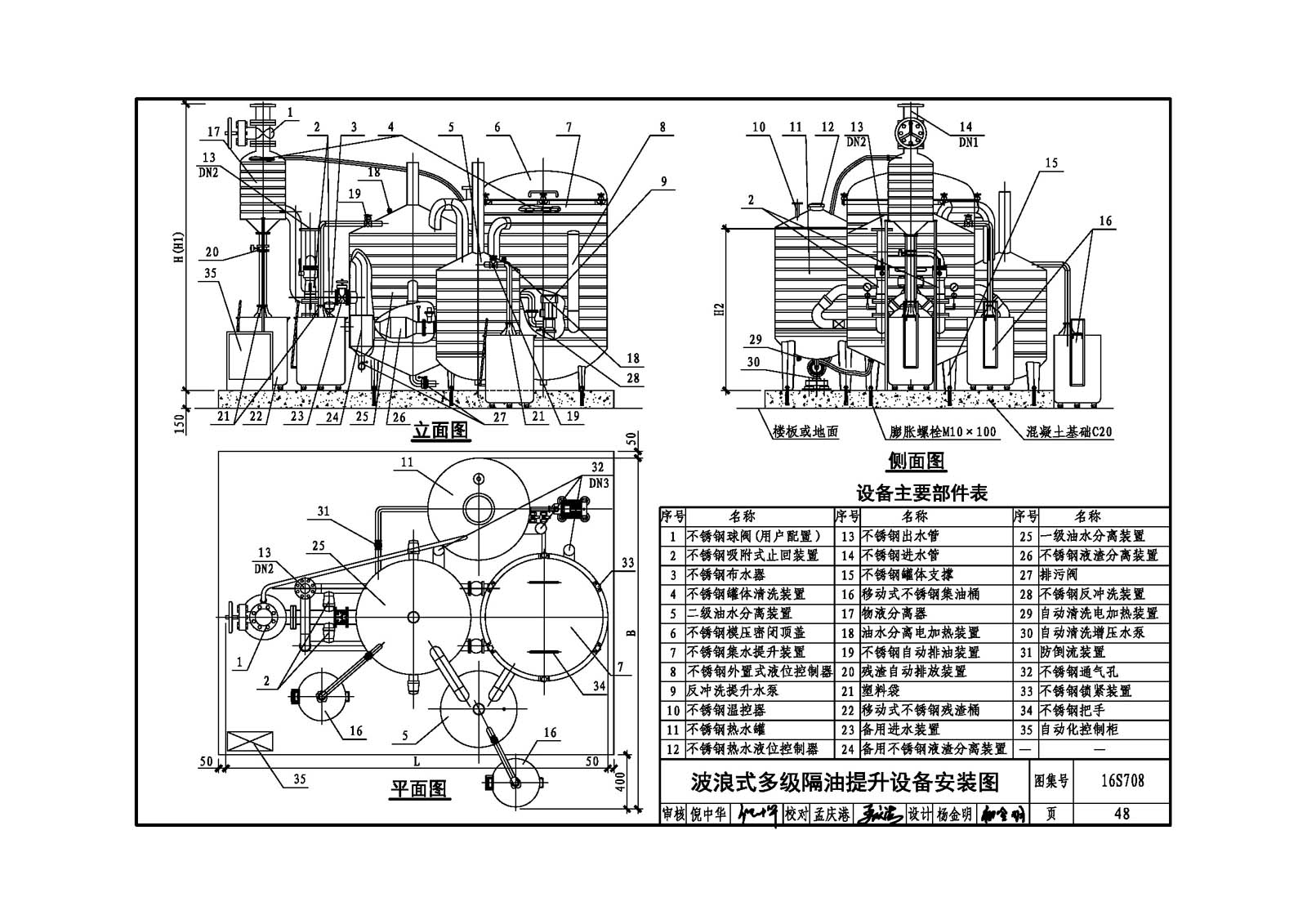

| 波浪式多級隔油提升設備安裝圖 | 48 |
| 波浪式多級隔油提升設備性能及尺寸表 | 49 |
| 波浪式多級隔油提升設備選用及安裝說明 | 50 |
| 方形全密封液壓排油型(含提升)隔油器安裝圖 | 51 |
| 方形全密封液壓排油型(含提升)隔油器性能及尺寸表 | 52 |
| 圓形全密封液壓排油型(含提升)隔油器安裝圖 | 53 |
| 圓形全密封液壓排油型(含提升)隔油器性能及尺寸表 | 54 |
| 地上式自動刮油型(含提升)隔油器安裝圖 | 55 |
| 地上式自動刮油型(含提升)隔油器性能及尺寸表 | 56 |
| BF-DZ系列隔油提升設備安裝圖 | 57 |
| BF-DZ系列隔油提升設備性能及尺寸表 | 58 |
| 高效油脂分離(合提升)設備安裝圖 | 59 |
| 高效油脂分離(含提升)設備性能及尺寸表 | 60 |
| 高效智能油脂分離(含提升)設備安裝圖 | 61 |
| 高效智能油脂分離(含提升)設備性能及尺寸表 | 62 |
| 隔油提升一體化設備 | |
| 氣浮式自動隔油提升設備(II) 安裝圖 | 63 |
| 氣浮式自動隔油提升設備(II) 性能及尺寸表 | 64 |
| 傳動式全自動隔油提升設備安裝圖 | 65 |

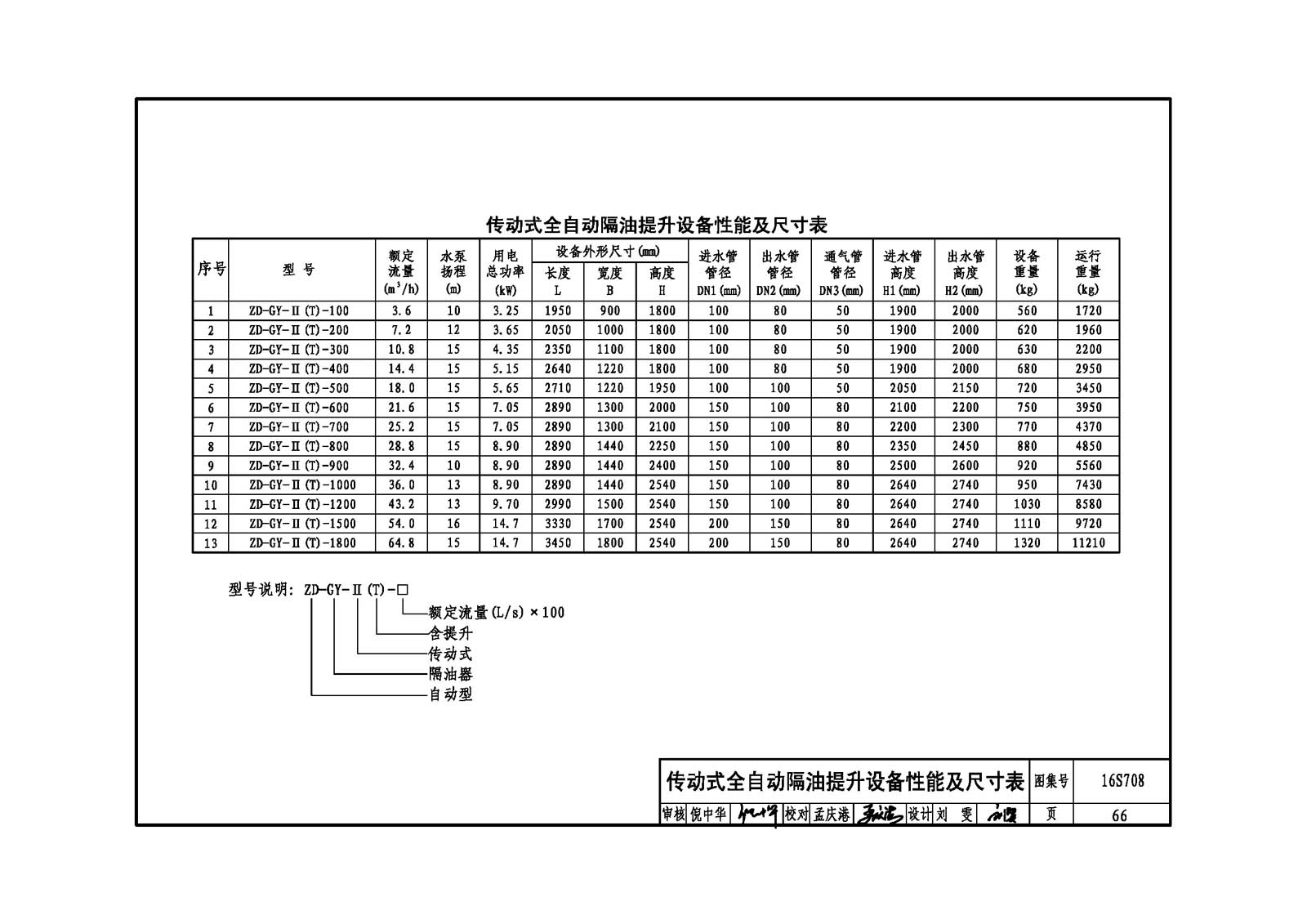

| 傳動式全自動隔油提升設備性能及尺寸表 | 66 |
| 液壓一體化隔油提升設備安裝圖 | 67 |
| 液壓一體化隔油提升設備性能及尺寸表 | 68 |
| GTO系列隔油提升設備安裝圖 | 69 |
| GTO系列隔油提升設備性能及尺寸表 | 70 |
| GT1系列隔油提升設備安裝圖 | 71 |
| GT1系列隔油提升設備性能及尺寸表 | 72 |
| GT2系列隔油提升設備安裝圖 | 73 |
| GT2系列隔油提升設備性能及尺寸表 | 74 |
| GT3系列全自動隔油提升設備安裝圖 | 75 |
| GT3系列全自動隔油提升設備性能及尺寸表 | 76 |
| GT6系列全自動隔油提升設備安裝圖 | 77 |
| GT6系列全自動隔油提升設備性能及尺寸表 | 78 |
| 附錄 | |
| 附錄一污水排入城鎮(zhèn)下水道水質等級標準 | 79 |
| 附錄二餐飲廢水隔油器技術要求 | 80 |
| 附錄三隔油提升一體化設備技術要求 | 82 |
