16K310：空調系統用加濕裝置選用與安裝
- 圖集編號
- 16K310
- 圖集名稱
- 空調系統用加濕裝置選用與安裝
- 定價
- 36.00 元
- 開本
- 16 開
- 主編單位
- 成都基準方中建筑設計有限公司
內容簡介
本圖集為新編圖集，適用于一般民用及工業建筑中舒適性空調系統加濕裝置的選用和施工安裝。
本圖集主要內容包含了常用的七種加濕器，即濕膜加濕器、高壓噴霧加濕器、高壓微霧加濕器、干蒸汽加濕器、間接蒸汽加濕器、電阻（電熱)式加濕器、電極式加濕器的加濕原理、性能參數、配管圖、不同位置的安裝示意圖以及加濕器控制原理圖。圖集主要針對等焓加濕和等溫加濕的空氣處理過程。
本圖集內容豐富，涵蓋了常用的七種加濕器，數據詳實，安裝方法多樣，且安裝圖不針對特定型號機組，供設計師及安裝人員參考選用。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |

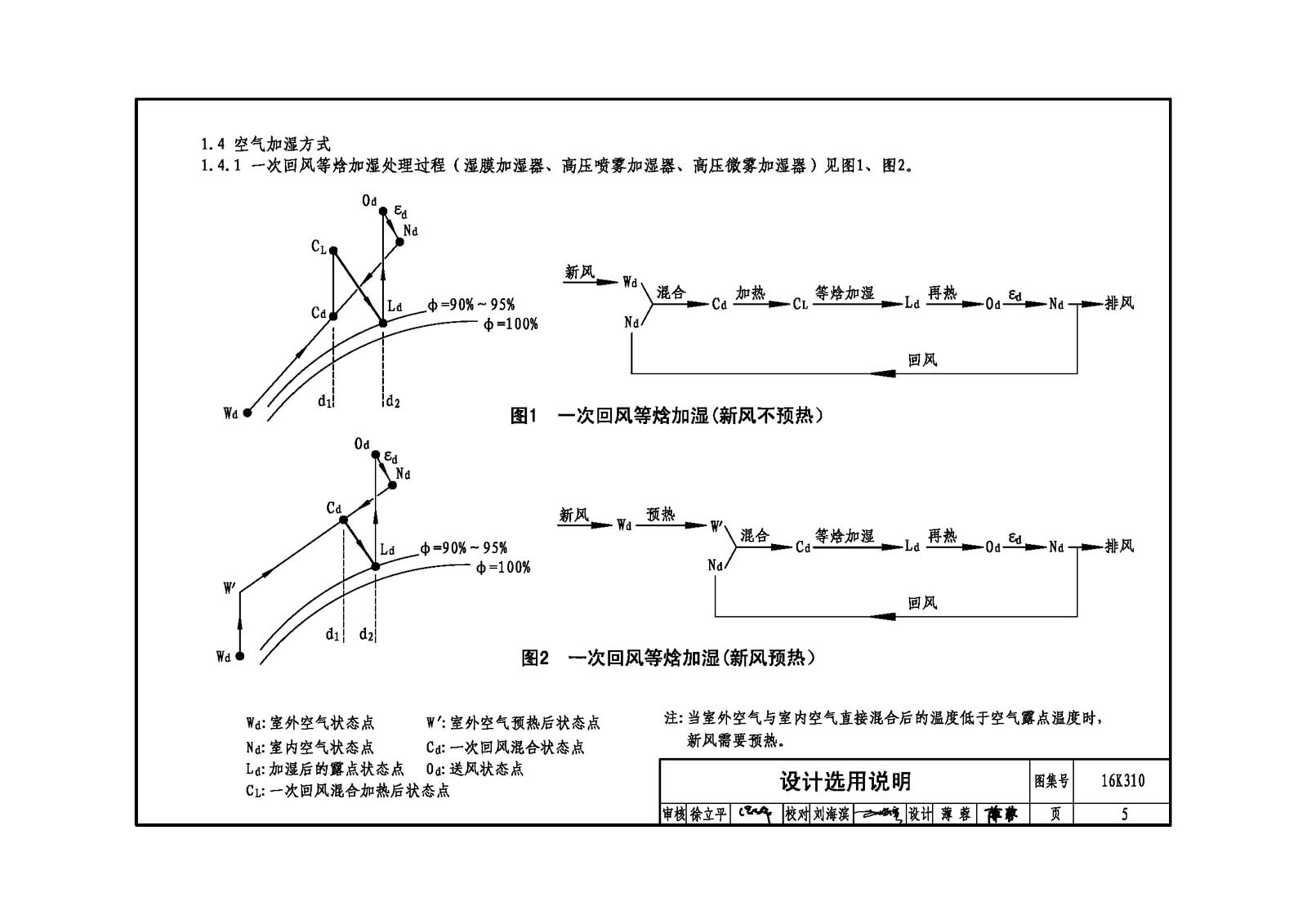

| 設計選用說明 | 4 |
| 圖例 | 10 |
| 濕膜加濕器 | |
| 濕膜加濕器說明 | 11 |

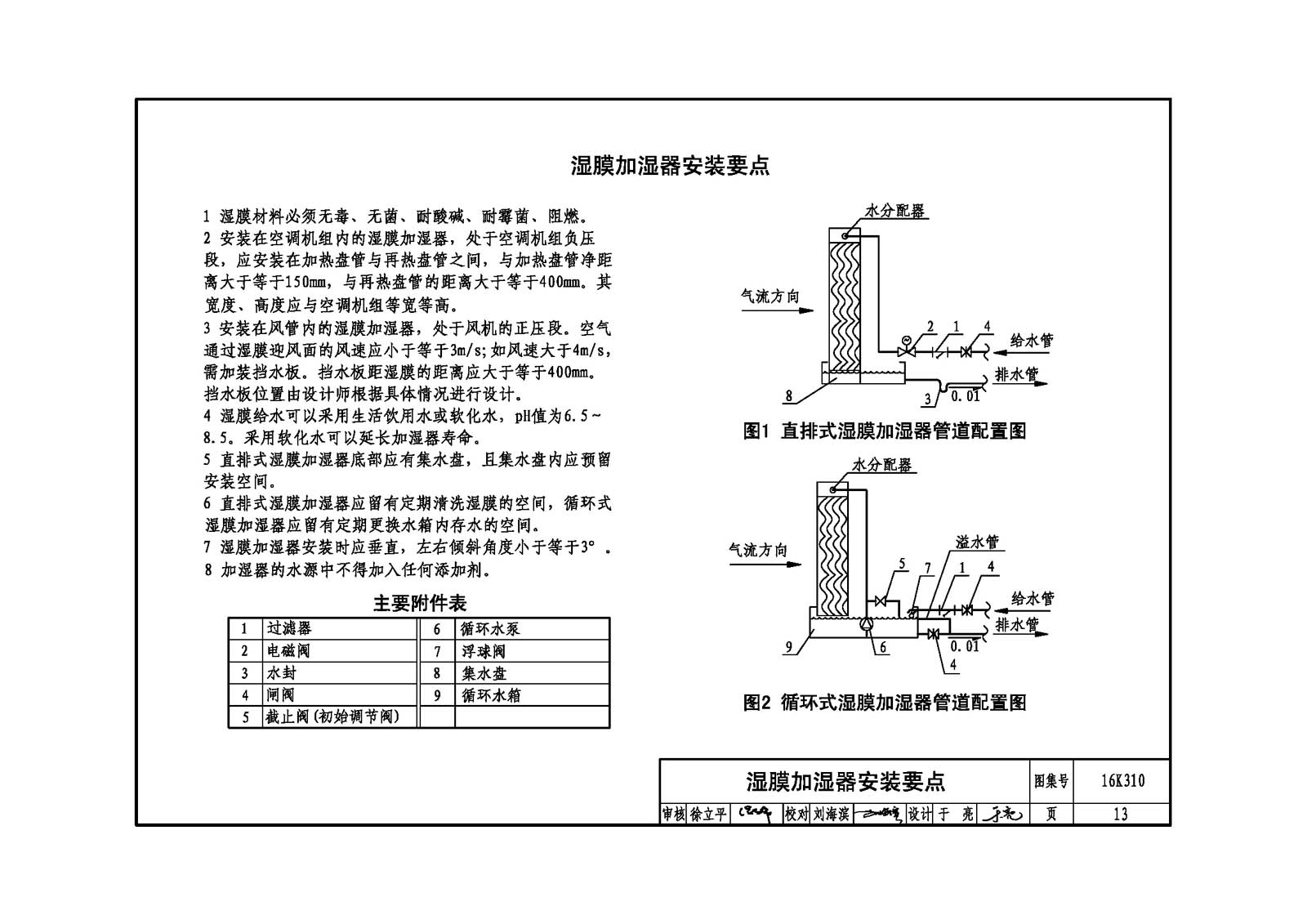

| 濕膜加濕器安裝要點 | 13 |
| 濕膜加濕器性能參數表 | 14 |
| 直排式濕膜加濕器空調機組內安裝示意圖 | 15 |
| 直排式濕膜加濕器風管內安裝示意圖 | 16 |

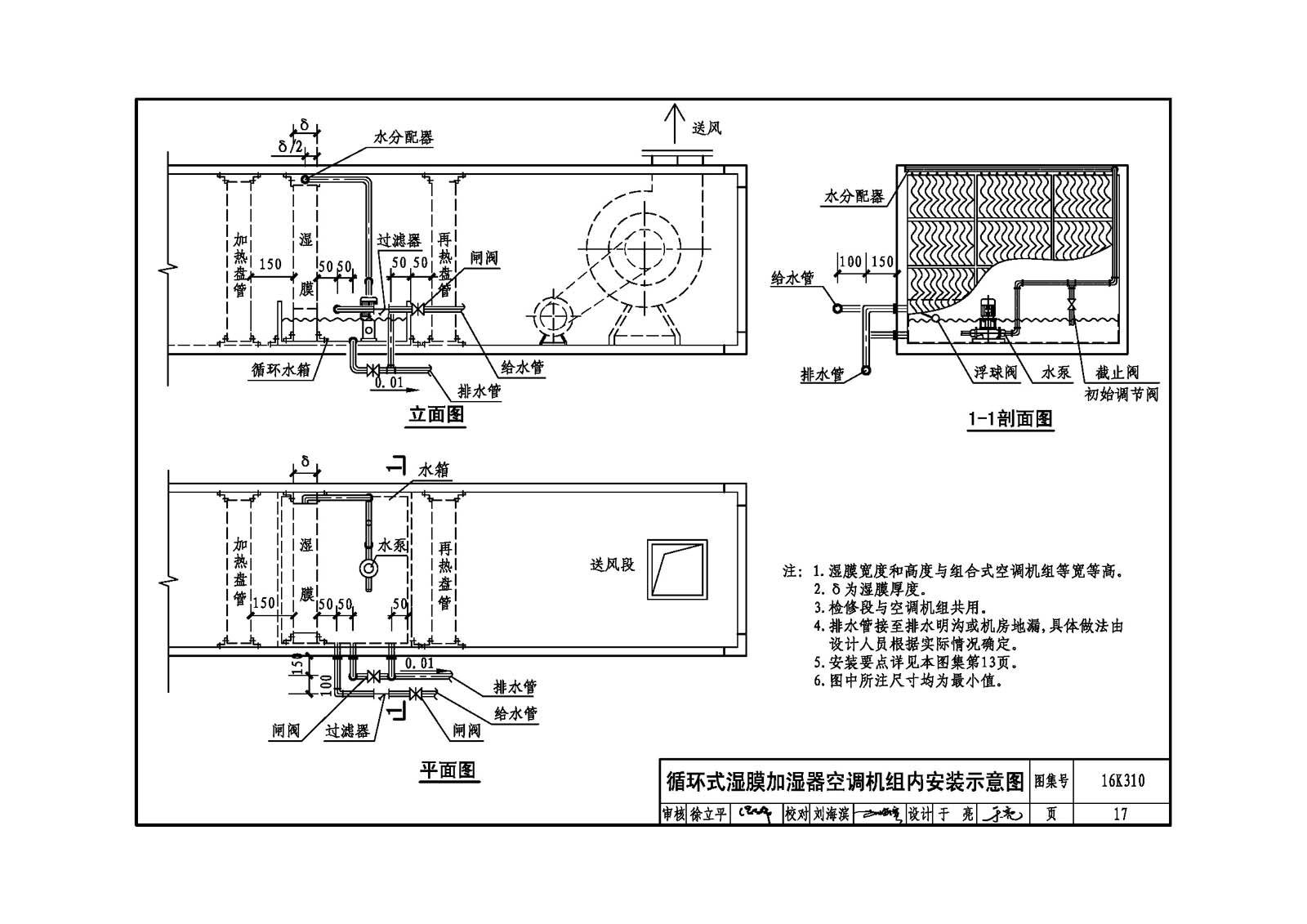

| 循環式濕膜加濕器空調機組內安裝示意圖 | 17 |
| 直排式濕膜加濕器控制原理圖 | 18 |
| 循環式濕膜加濕器控制原理圖 | 19 |
| 高壓噴霧、高壓微霧加濕器 | |
| 高壓噴霧、高壓微霧加濕器說明 | 20 |
| 高壓噴霧、高壓微霧加濕器安裝要點 | 21 |
| 高壓噴霧加濕器性能參數表 | 22 |
| 高壓微霧加濕器性能參數表 | 23 |
| 高壓噴霧加濕器空調機組內安裝示意圖(逆噴) | 24 |
| 高壓噴霧、高壓微霧加濕器 空調機組內安裝示意圖(順噴) | 25 |
| 高壓噴霧、高壓微霧加濕器 空調機組內安裝示意圖(上噴) | 26 |
| 高壓噴霧加濕器控制原理圖 | 27 |

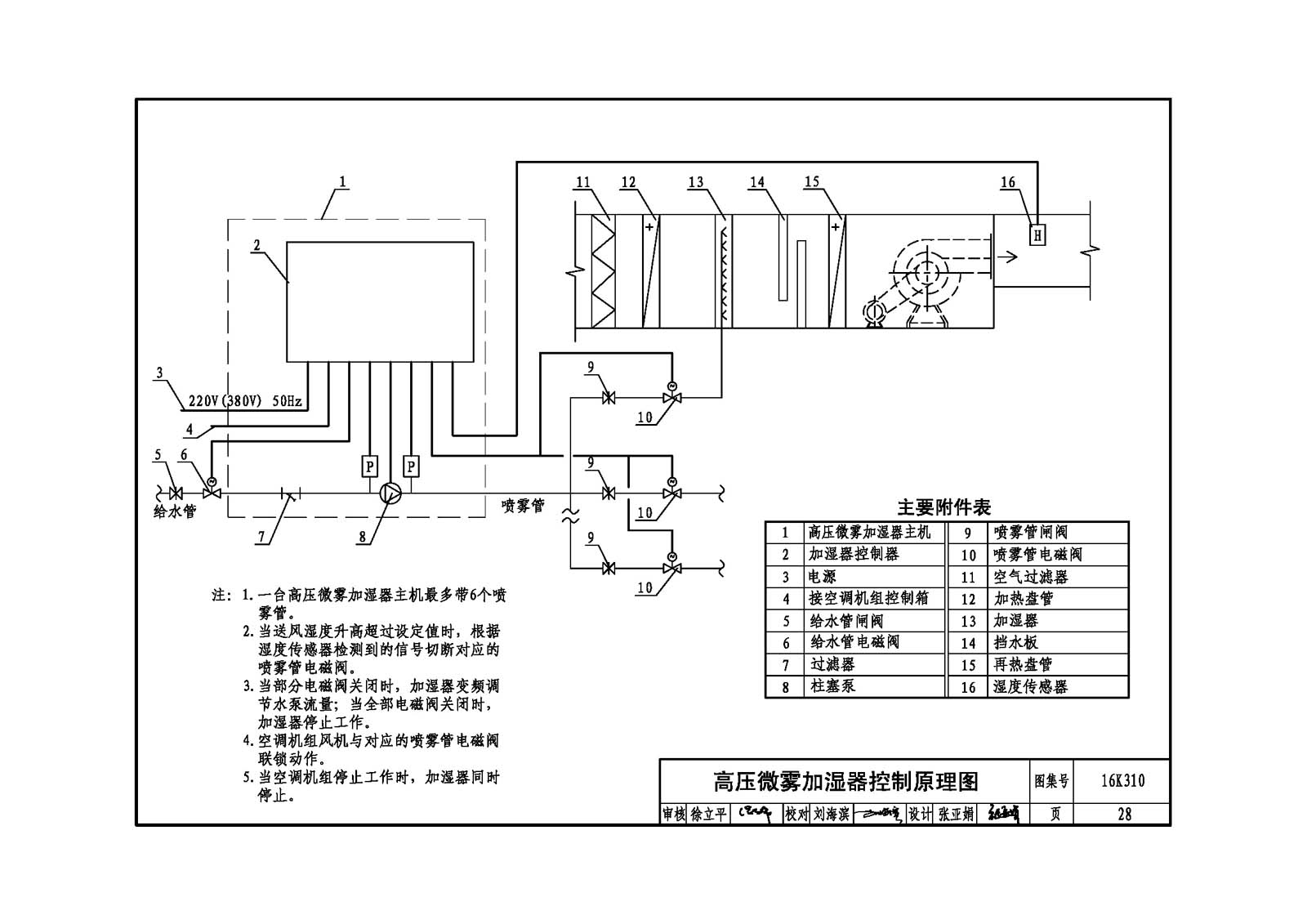

| 高壓微霧加濕器控制原理圖 | 28 |
| 干蒸汽加濕器 | |
| 干蒸汽加濕器說明 | 29 |
| 干蒸汽加濕器安裝要點 | 30 |

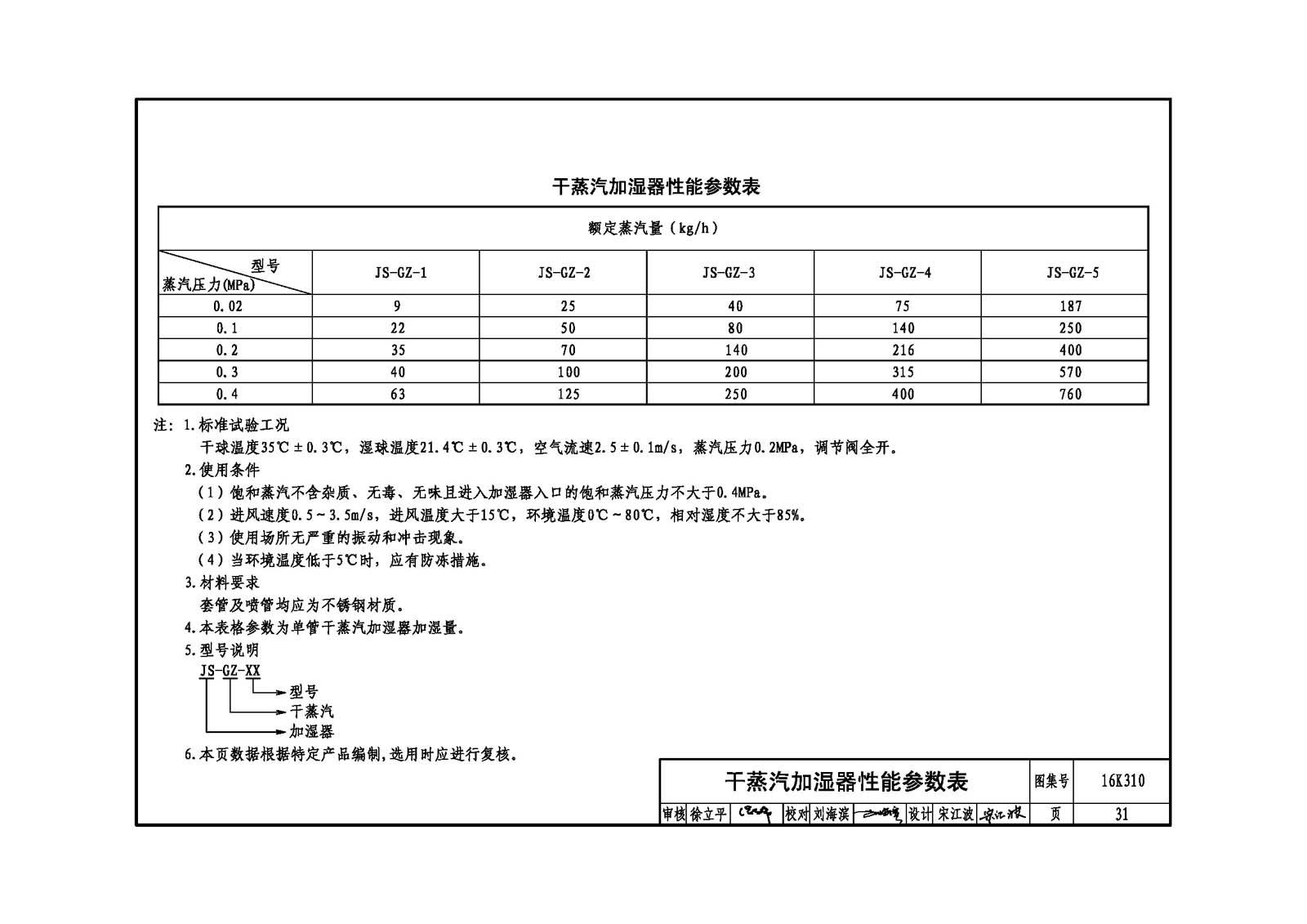

| 干蒸汽加濕器性能參數表 | 31 |
| 干蒸汽加濕器空調機組內安裝示意圖 | 32 |
| 干蒸汽加濕器風管內安裝示意圖 | 33 |
| 干蒸汽加濕器控制原理圖 | 34 |
| 電阻(電熱〉式、電極式加濕器 | |
| 電阻(電熱)式、電極式加濕器說明 | 35 |
| 電阻(電熱)式、電極式加濕器安裝要點 | 36 |
| 電阻(電熱)式加濕器性能參數表 | 37 |
| 電極式加濕器性能參數表 | 38 |
| 電阻(電熱)式、電極式加濕器空調機組內安裝示意圖 | 39 |
| 電阻(電熱)式、電極式加濕器風管內安裝示意圖 | 40 |
| 電阻(電熱)式加濕器控制原理圖 | 41 |
| 電極式加濕器控制原理圖 | 42 |
| 間接蒸汽加濕器 | |
| 間接蒸汽加濕器說明 | 43 |
| 間接蒸汽加濕器安裝要點 | 44 |
| 間接蒸汽加濕器性能參數表 | 45 |
| 間接蒸汽加濕器空調機組內安裝示意圖 | 46 |
| 間接蒸汽加濕器控制原理圖 | 47 |
