16J509：鋁合金護欄
- 圖集編號
- 16J509
- 圖集名稱
- 鋁合金護欄
- 定價
- 87.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司·
- 佛山市一品仁德建材有限公司
內容簡介
本圖集適用于一般工業與民用建筑、景觀和市政工程等。對防護欄桿承受水平推力要求高的中小學校不宜使用。
本圖集編制的是采用鋁合金型材工廠制造、現場組合裝配的，包括樓梯欄桿、欄板，平臺護欄、市政護欄、院墻護欄、院墻大門、窗護欄等成品的相關構造圖集。供設計師直接選用。
鋁合金材質自重輕、耐腐蝕、色彩豐富，由工廠加工制作現場組裝，符合標準化、裝配化的工業化建造方式，施工便捷。圖集給出了各種的欄桿、護欄，形式豐富；也給出不同材質組合的欄桿、欄板的構造詳圖、設計選用要點、安裝示意圖，便于使用者理解選用。

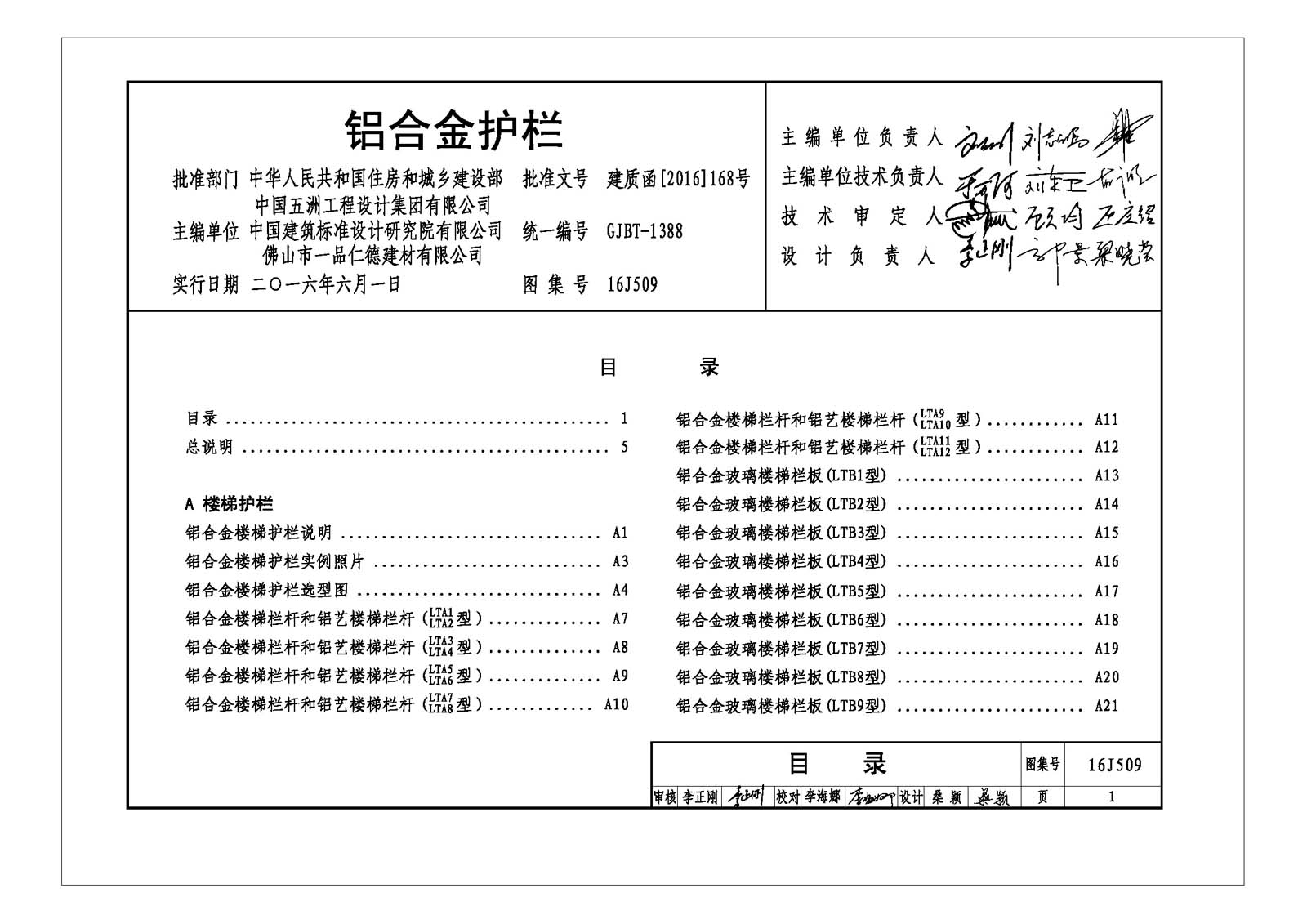

目錄
| 目錄 | 1 |
|---|---|

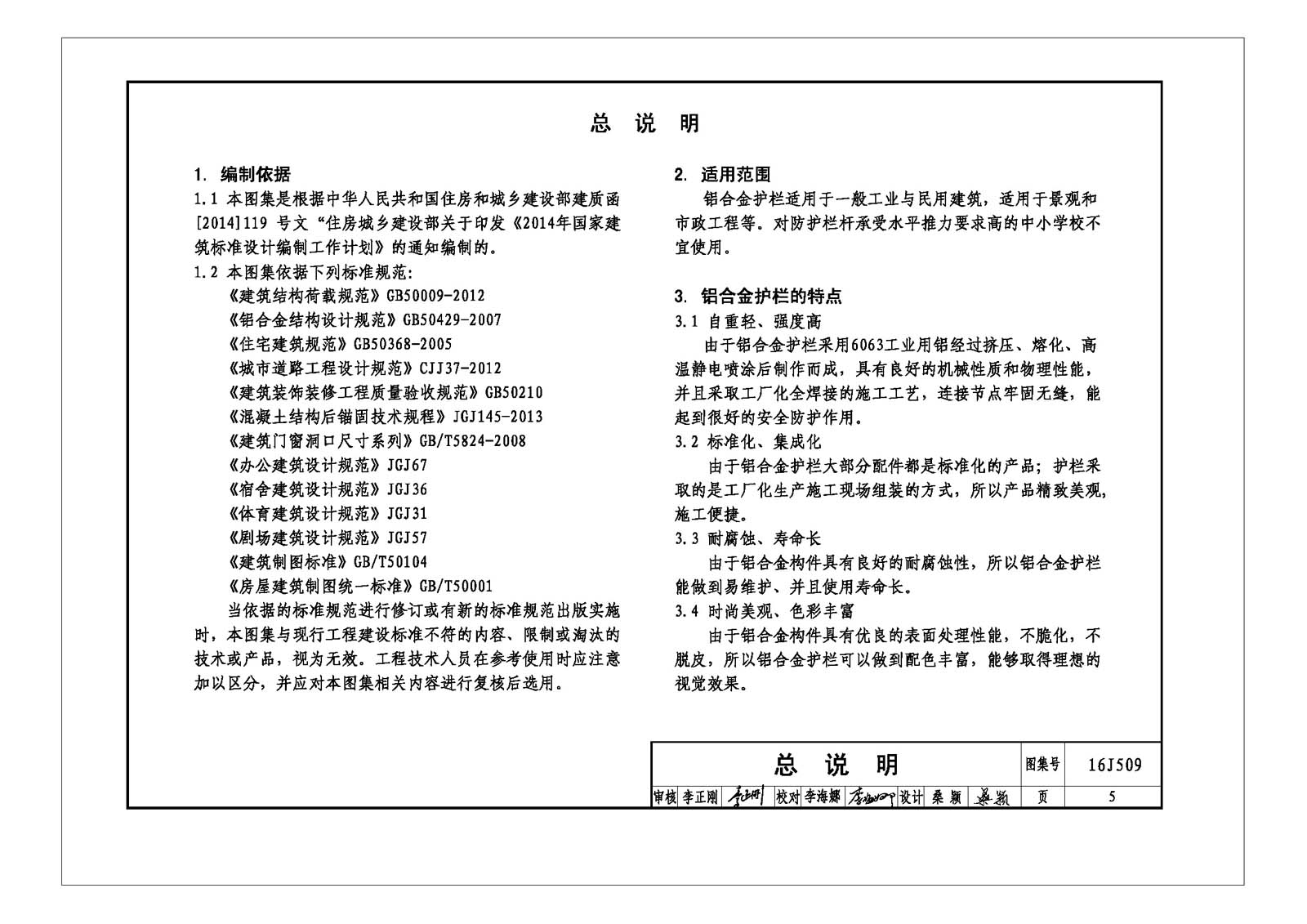

| 總說明 | 5 |
| A 樓梯護欄 | |
| 鋁合金樓梯護欄說明 | Al |
| 鋁合金樓梯護欄實例照片 | A3 |
| 鋁合金樓梯護欄選型圖 | A4 |

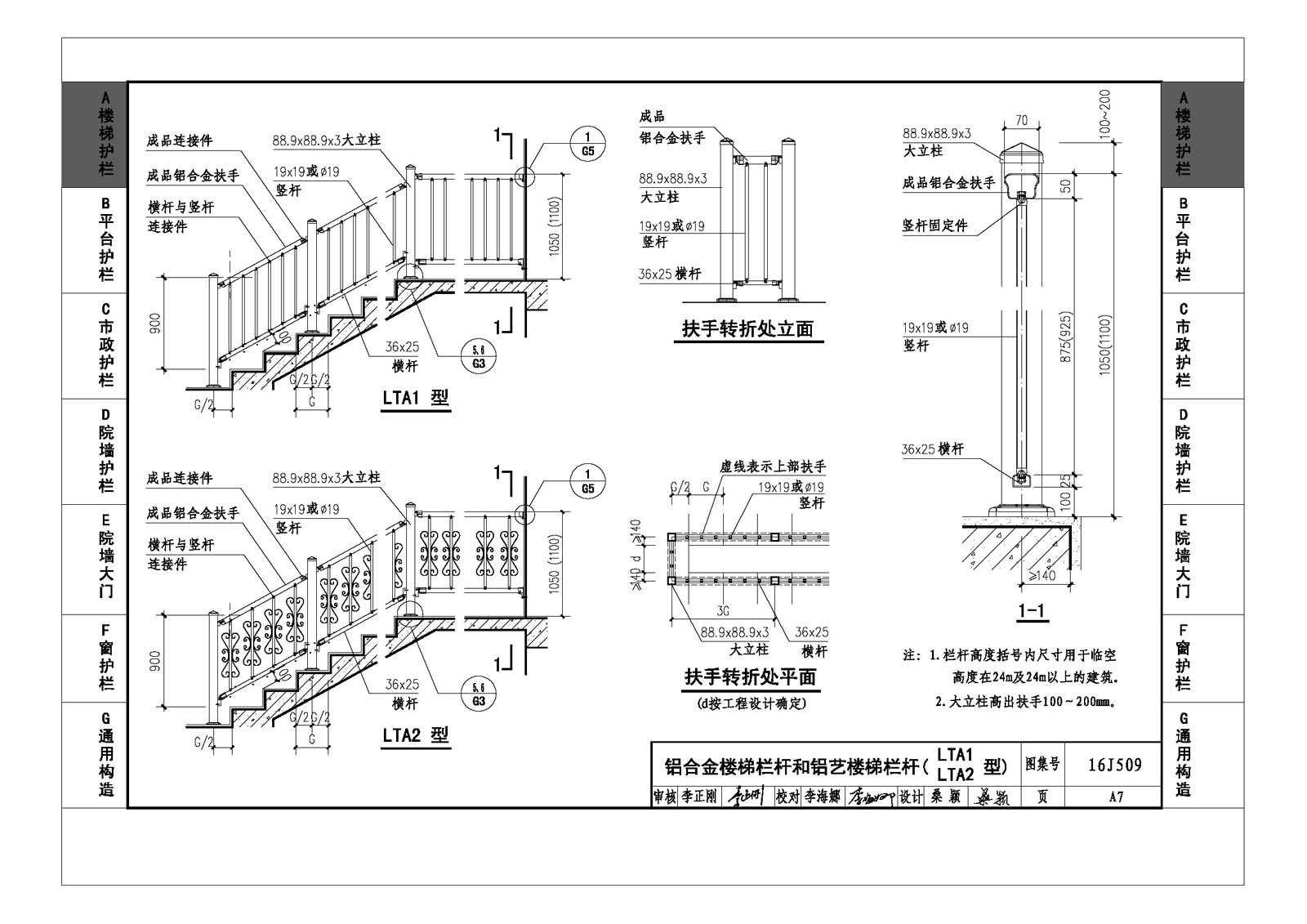

| 鋁合金樓梯欄桿和鋁藝樓梯欄桿(LTA1、LTA2型) | A7 |
| 鋁合金樓梯欄桿和鋁藝樓梯欄桿(LTA3、LTA4型) | A8 |
| 鋁合金樓梯欄桿和鋁藝樓梯欄桿(LTA5、LTA6型) | A9 |
| 鋁合金樓梯欄桿和鋁藝樓梯欄桿(LTA7、LTA8型) | Al0 |
| 鋁合金樓梯欄桿和鋁藝樓梯欄桿(LTA9、LTA10型) | All |
| 鋁合金樓梯欄桿和鋁藝樓梯欄桿(LTA11、LTA12型) | A12 |
| 鋁合金玻璃樓梯欄板(LTBl型) | A13 |
| 鋁合金玻璃樓梯欄板(LTB2型) | A14 |
| 鋁合金玻璃樓梯欄板(LTB3型) | A15 |
| 鋁合金玻璃樓梯欄板(LTB4型) | A16 |
| 鋁合金玻璃樓梯欄板(LTB5型) | A17 |
| 鋁合金玻璃樓梯欄板(LTB6型) | A18 |
| 鋁合金玻璃樓梯欄板(LTB7型) | A19 |
| 鋁合金玻璃樓梯欄板(LTB8型) | A20 |
| 鋁合金玻璃樓梯欄板(LTB9型) | A21 |
| 鋁合金玻璃樓梯欄板(LTB10型) | A22 |
| 鋁合金玻璃樓梯欄板(LTBll型) | A23 |
| 鋁合金玻璃樓梯欄板(LTB12型) | A24 |
| 鋁合金板樓梯欄板(LTC1型) | A25 |
| 鋁合金板樓梯欄板(LTC2型) | A26 |
| 鋁合金板樓梯欄板(LTC3型) | A27 |
| 鋁合金板樓梯欄板(LTC4 - 6型) | A28 |
| 鋁合金板樓梯欄板(LTC7型) | A29 |
| 鋁合金板樓梯欄板(LTC8 - 12型) | A30 |
| 樓梯護欄安裝示意圖 | A31 |
| 實木扶手轉折處構造詳圖 | A32 |
| 樓梯欄桿防滑塊及木扶手?jǐn)嗝鎴D | A33 |
| B 平臺護欄 | |
| 鋁合金平臺護欄說明 | B1 |
| 鋁合金平臺護欄實例照片 | B2 |
| 鋁合金平臺欄桿選型圖 | B4 |
| 正裝式鋁合金平臺欄桿 | B1 |
| 側裝式鋁合金平臺欄桿 | B9 |
| 彎桿式鋁合金平臺欄桿 | B10 |
| 鋁合金玻璃平臺欄板選型圖 | B11 |
| LPB-1 型鋁合金玻璃平臺欄板 | B13 |
| LPB-2 型鋁合金玻璃平臺欄板 | B14 |
| LPB-3 型鋁合金玻璃平臺欄板 | B15 |
| LPB-4 型鋁合金玻璃平臺欄板 | B16 |
| LPB-5 型鋁合金玻璃平臺欄板 | B17 |
| LPB-6 型鋁合金玻璃平臺欄板 | B18 |
| LPB-7 型鋁合金玻璃平臺欄板 | B19 |
| LPB-8 型鋁合金玻璃平臺欄板 | B20 |
| LPB-9 型鋁合金玻璃平臺欄板 | B21 |
| LPB-10型鋁合金玻璃平臺欄板 | B22 |
| LPB-11型鋁合金玻璃平臺欄板 | B23 |
| LPB-12型鋁合金玻璃平臺欄板 | B24 |
| LPB-13型鋁合金玻璃平臺欄板 | B25 |
| LPB-14型鋁合金玻璃平臺欄板 | B26 |
| LPB-15型鋁合金玻璃平臺欄板 | B27 |
| LPB-16型鋁合金玻璃平臺欄板 | B28 |
| LPB-17型鋁合金玻璃平臺欄板 | B29 |
| LPB-18型鋁合金玻璃平臺欄板 | B30 |
| 鋁合金板平臺欄板選型圖 | B31 |
| 正裝式鋁合金板平臺欄板 | B32 |
| 鋁合金玻璃平臺欄板安裝示意圖 | B35 |
| C 市政護欄 | |
| 鋁合金市政護欄說明 | C1 |
| 鋁合金市政護欄實例照片 | C2 |
| 鋁合金市政護欄選型圖 | C3 |
| 鋁合金市政護欄安裝節點詳圖 | C7 |
| D 院墻護欄 | |
| 鋁合金院墻護欄說明 | D1 |
| 鋁合金院墻護欄實例照片 | D2 |
| 鋁合金院墻護欄選型圖 | D3 |
| 格柵式護欄詳圖( LQ3型) | D8 |
| 格柵式護欄詳圖( LQ15 型) | D9 |
| 格柵式護欄詳圖( LQ24 型) | D10 |
| 百葉式護欄詳圖( LQ36 型) | D11 |
| 百葉式護欄詳圖( LQ37 型) | D12 |
| 百葉式護欄詳圖( LQ38 型) | D13 |
| 百葉式護欄詳圖( LQ39 型) | D14 |
| 百葉式護欄詳圖( LQ40 型) | D15 |
| 百葉式護欄詳圖( LQ41 型) | D16 |
| 百葉式護欄詳圖( LQ42 型) | D17 |
| 實板式護欄詳圖( LQ43 型) | D18 |
| 護欄安裝構造詳圖 | D19 |
| E 院墻大門 | |
| 鋁合金院墻大門說明 | E1 |
| 鋁合金院墻大門實例照片 | E2 |
| 鋁合金平開院墻大門選型圖 | E4 |
| 鋁合金推拉院墻大門選型圖 | E5 |
| LMPa1 、LMPa2 型平開門立面圖 | E6 |
| LMPa3 、LMPa4 型平開門立面圖 | E7 |
| LMPa5 、LMPa6 型平開門立面圖 | E8 |
| LMPa7 、LMPa8 型平開門立面圖 | E9 |
| LMPa9 、LMPa10型平開門立面圖 | E10 |
| LMPb1 、LMPb2 型平開門立面圖 | E11 |
| LMPb3 、LMPb4 型平開門立面圖 | E12 |
| LMPb5 、LMPb6 型平開門立面圖 | E13 |
| LMPb7 、LMPb8 型平開門立面圖 | E14 |
| LMPb9 、LMPb10型平開門立面圖 | E15 |
| 鋁合金平開院墻大門安裝節點詳圖 | E16 |
| LMTa1 、LMTa2 型推拉門立面圖 | E17 |
| LMTa3 、LMTa4 型推拉門立面圖 | E18 |
| LMTa5 、LMTa6 型推拉門立面圖 | E19 |
| LMTa7、 LMTa8 型推拉門立面圖 | B20 |
| LMTa9 、LMTal0型推拉門立面圖 | B21 |
| LMTbl 、LMTb2 型推拉門立面圖 | B22 |
| LMTb3 、LMTb4 型推拉門立面圖 | B23 |
| LMTb5 、LMTb6 型推拉門立面圖 | B24 |
| LMTb7、 LMTb8 型推拉門立面圖 | B25 |
| LMTb9 、LMTbl0型推拉門立面圖 | B26 |
| 電動推拉圍墻大門安裝節點詳圖(鋼柱) | B27 |
| 電動推拉圍墻大門安裝節點詳圖(鋼筋混凝土柱) | B28 |
| 電動推拉圍墻大門導軌安裝詳圖 | B29 |
| F 窗護欄 | |
| 鋁合金窗護欄說明 | Fl |
| 鋁合金窗護欄實例照片 | F2 |
| 鋁合金窗護欄選型圖(無立柱) | F3 |
| 鋁合金窗護欄選型圖(有立柱) | F4 |
| 落地窗和玻璃幕墻室內護欄詳圖(A型) | F5 |
| 凸窗護欄詳圖(B型) | F7 |
| 空調室外機挑板護欄詳圖(C型) | F8 |
| 外機置于封閉陽臺內的護欄詳圖(C型) | F9 |
| 外機置于凸窗旁或凸窗下的護欄詳圖(C型) | FI0 |
| 樓房窗外花池護欄詳圖(D型) | Fl1 |
| G 通用構造 | |

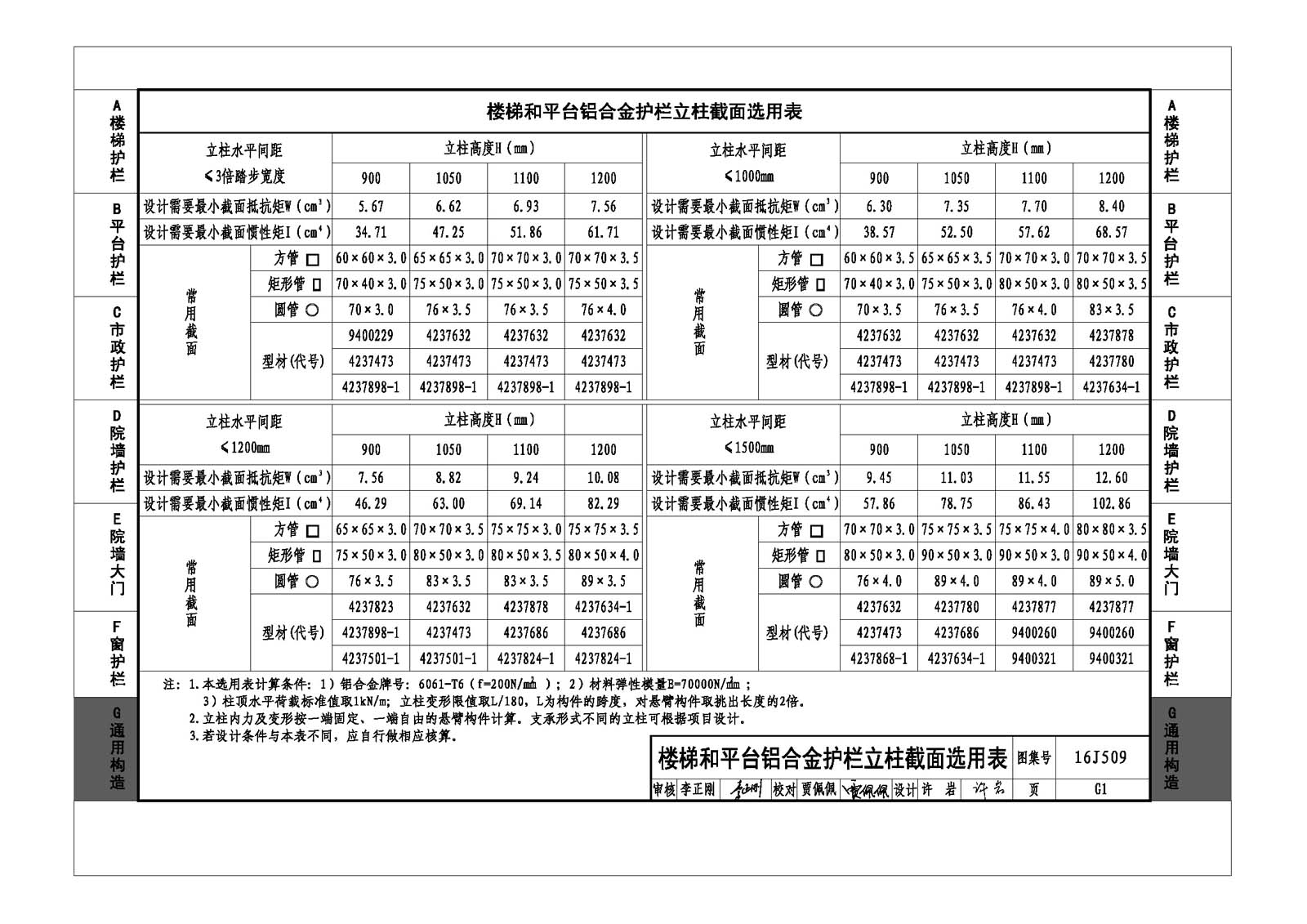

| 樓梯和平臺鋁合金護欄立柱截面選用表 | Gl |
| 樓梯和平臺鋁合金護欄立柱型材截面圖 | G2 |

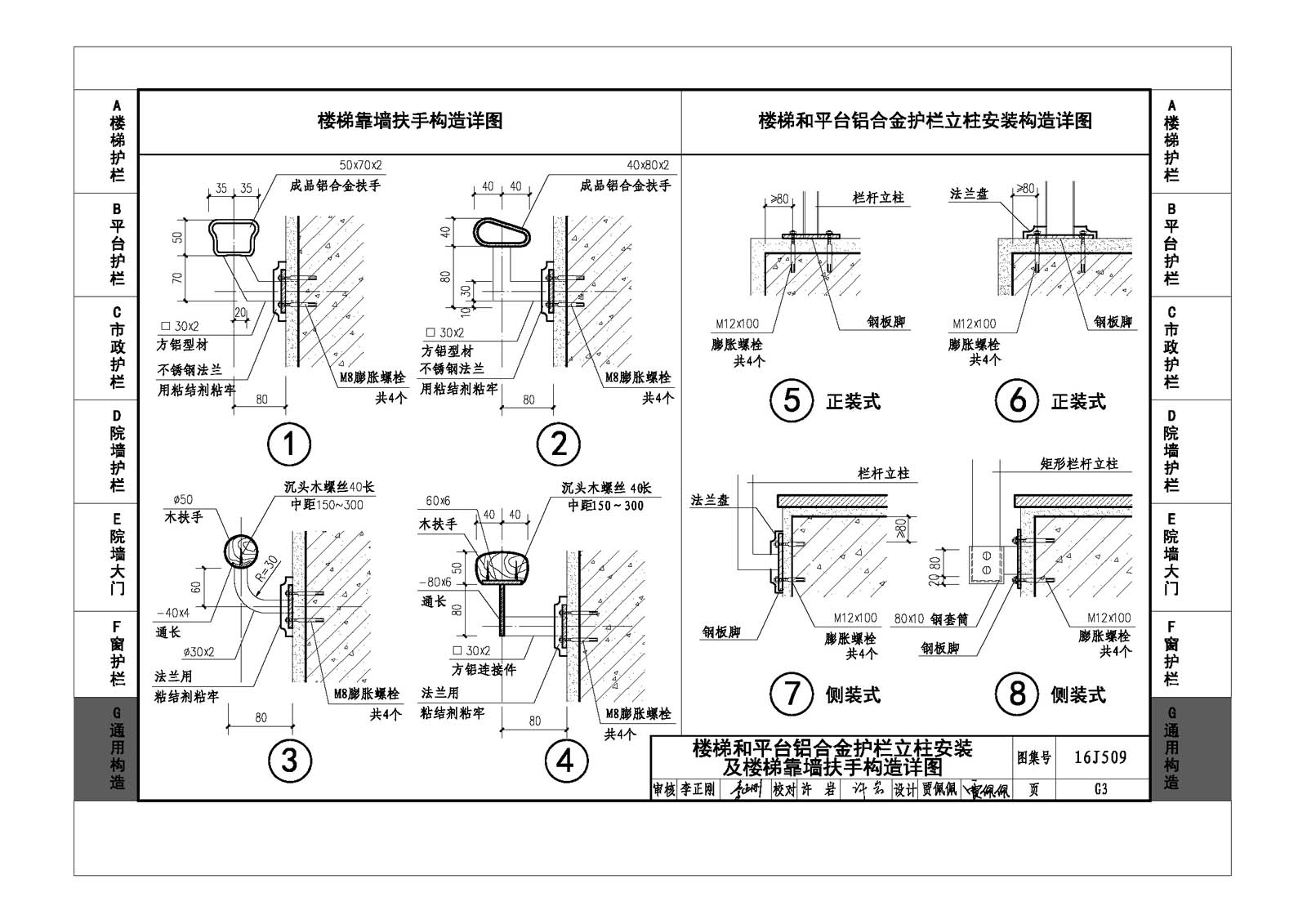

| 樓梯和平臺鋁合金護欄立柱安裝及樓梯靠墻扶手構造詳圖 | G3 |
| 樓梯和平臺鋁合金扶手型材截面圖 | G4 |
| 鋁合金扶手與墻體連接構造詳圖 | G5 |
| 鋁合金板欄板花紋樣式選型圖 | G7 |
