16D401-5：水下及潮濕環境電氣設備設計與安裝
- 圖集編號
- 16D401-5
- 圖集名稱
- 水下及潮濕環境電氣設備設計與安裝
- 定價
- 42.00 元
- 開本
- 16 開
- 主編單位
- 中國航空規劃設計研究總院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集用于浴室（裝有固定浴缸、淋?。?、游泳池、噴水池（可進人和不可進人）、桑拿房和水產品市場及周邊區域電擊防護措施、配電系統和設備安裝要求。
圖集根據浴室、游泳池、噴水池和桑拿房的區域劃分，明確各區域配電設備選擇和布置要求。圖集的編制可以解決潮濕場所（主要為浴室、游泳池、噴水池和桑拿房等）電氣設備的設計、選用和電擊防護措施?？晒┰O計和專業施工人員參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 浴室 | |
| 有浴盆或淋浴場所中各區域的范圍 | 6 |
| 無浴盆的淋浴場所中各區域的范圍 | 7 |

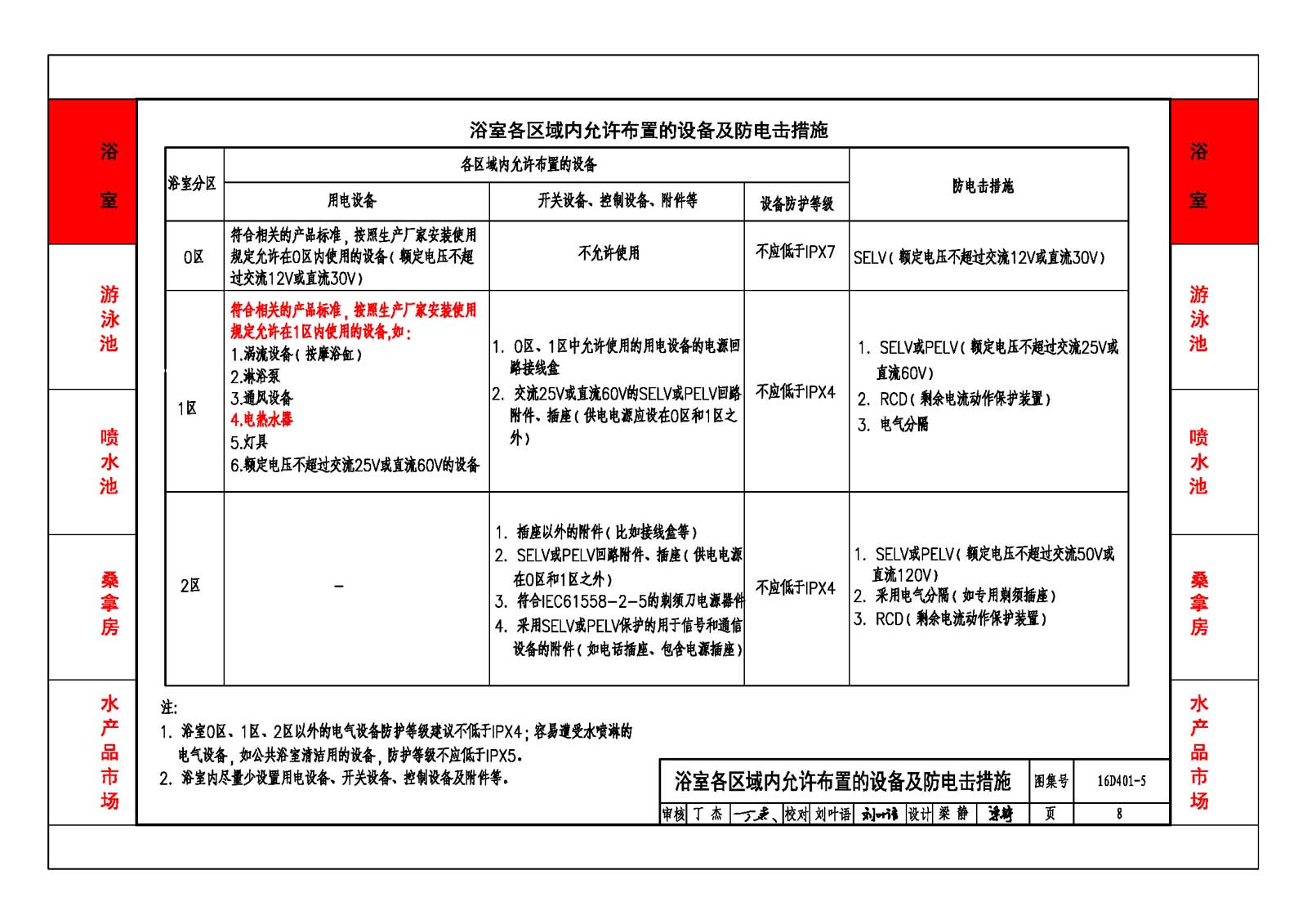

| 浴室各區域內允許布置的設備及防電擊措施 | 8 |

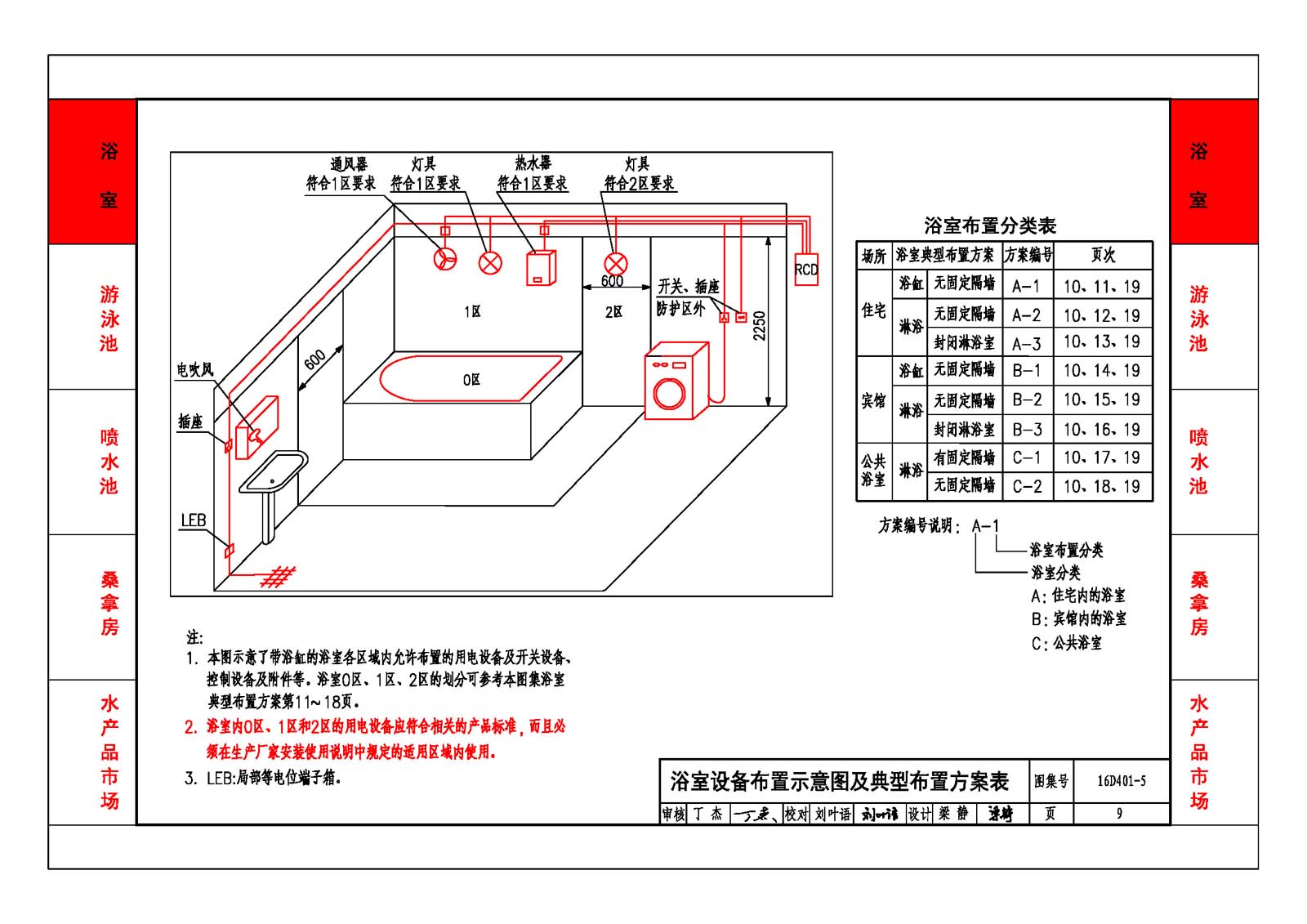

| 浴室設備布置示意圖及典型布置方案表 | 9 |
| 浴室電氣設備配電系統示意圖 | 10 |
| 方案A-1平、剖面示意圖 | 11 |
| 方案A-2平、剖面示意圖 | 12 |
| 方案A-3平、剖面示意圖 | 13 |
| 方案B-1平、剖面示意圖 | 14 |
| 方案B-2平、剖面示意圖 | 15 |
| 方案B-3平、剖面示意圖 | 16 |
| 方案C-1平、剖面示意圖 | 17 |
| 方案C-2平、剖面示意圖 | 18 |
| 浴室電氣設備安裝說明及大樣圖 | 19 |
| 游泳池 | |

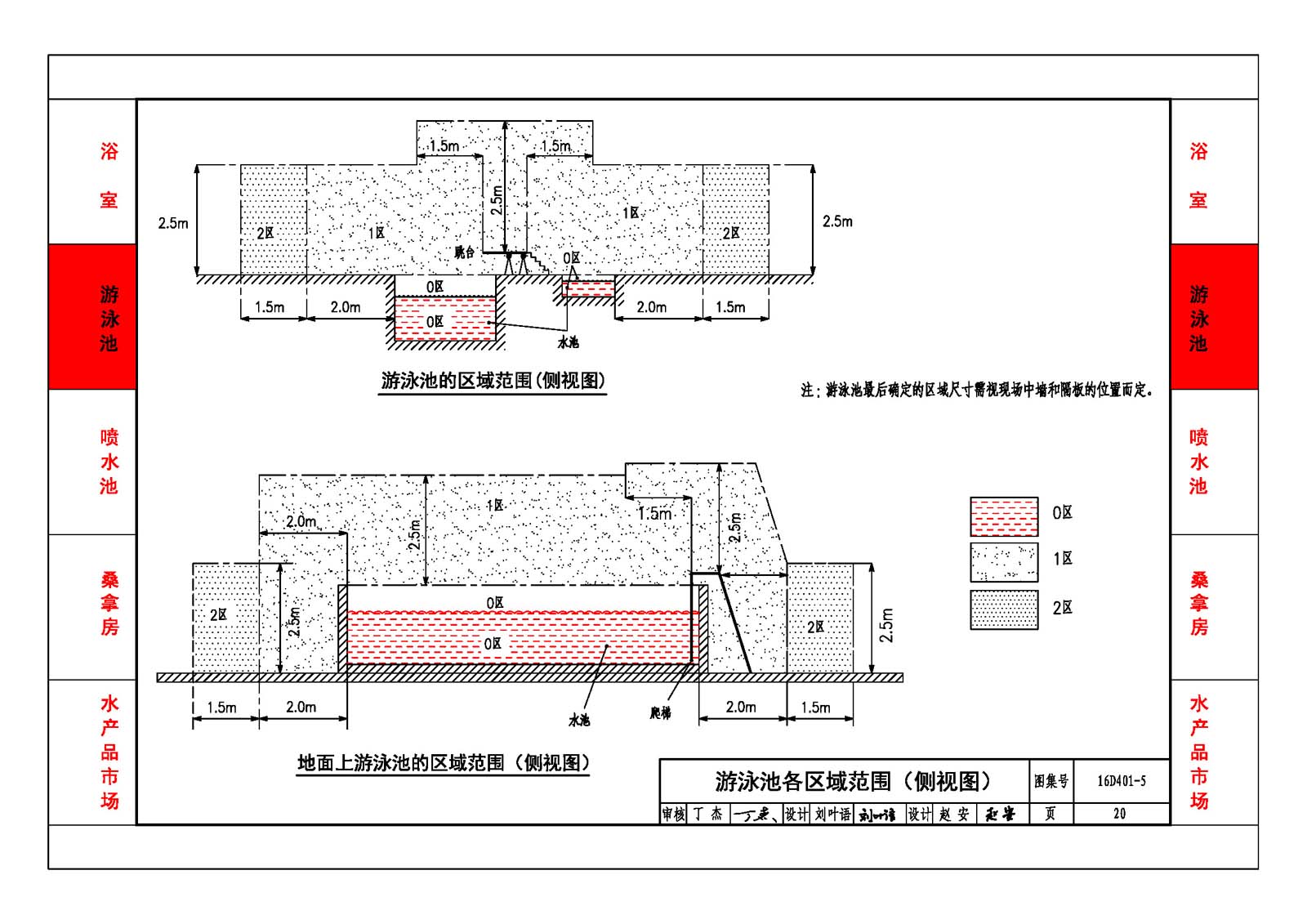

| 游泳池各區域范圍(側視圖) | 20 |
| 游泳池各區域范圍(俯視圖) | 21 |

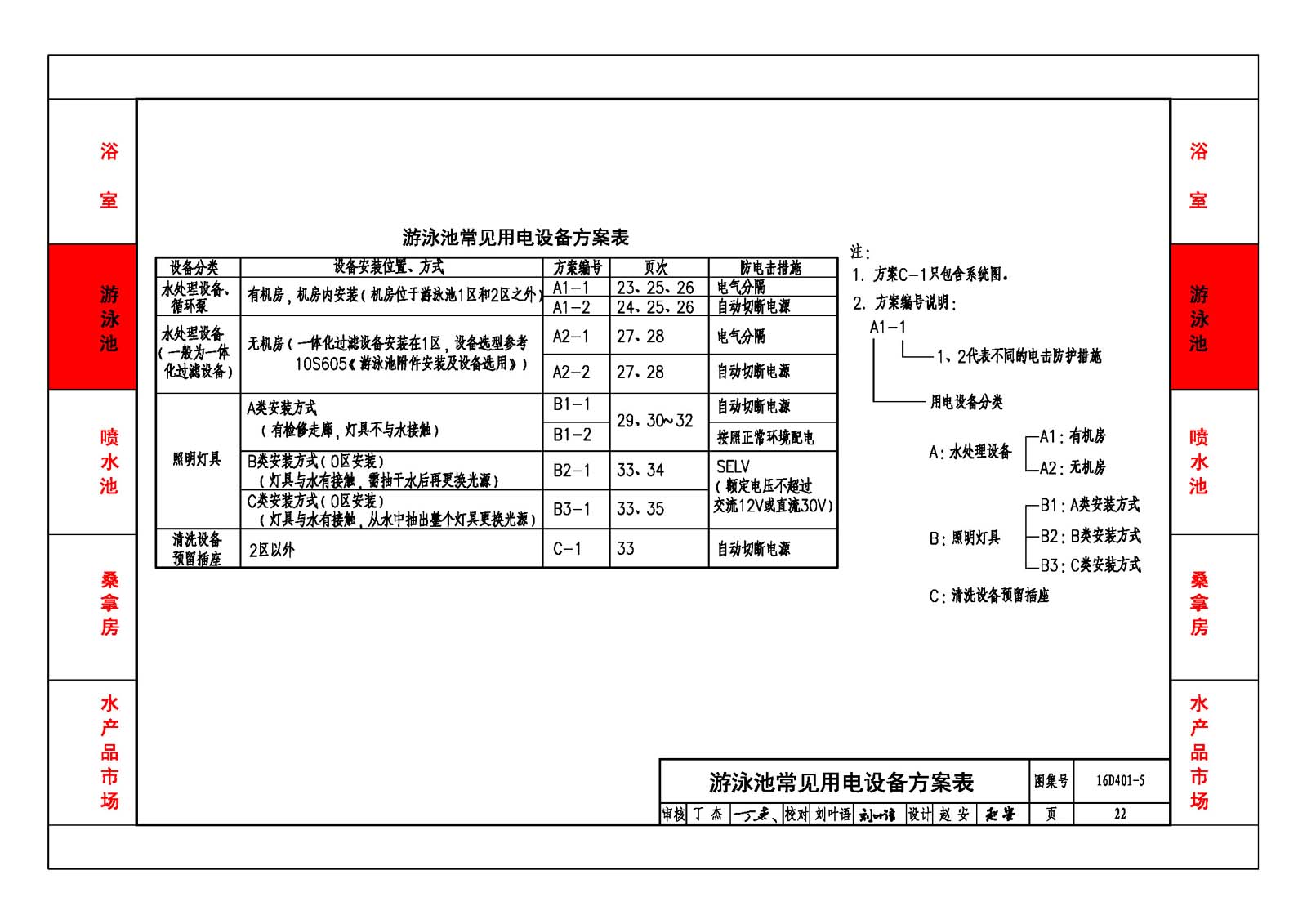

| 游泳池常見用電設備方案表 | 22 |

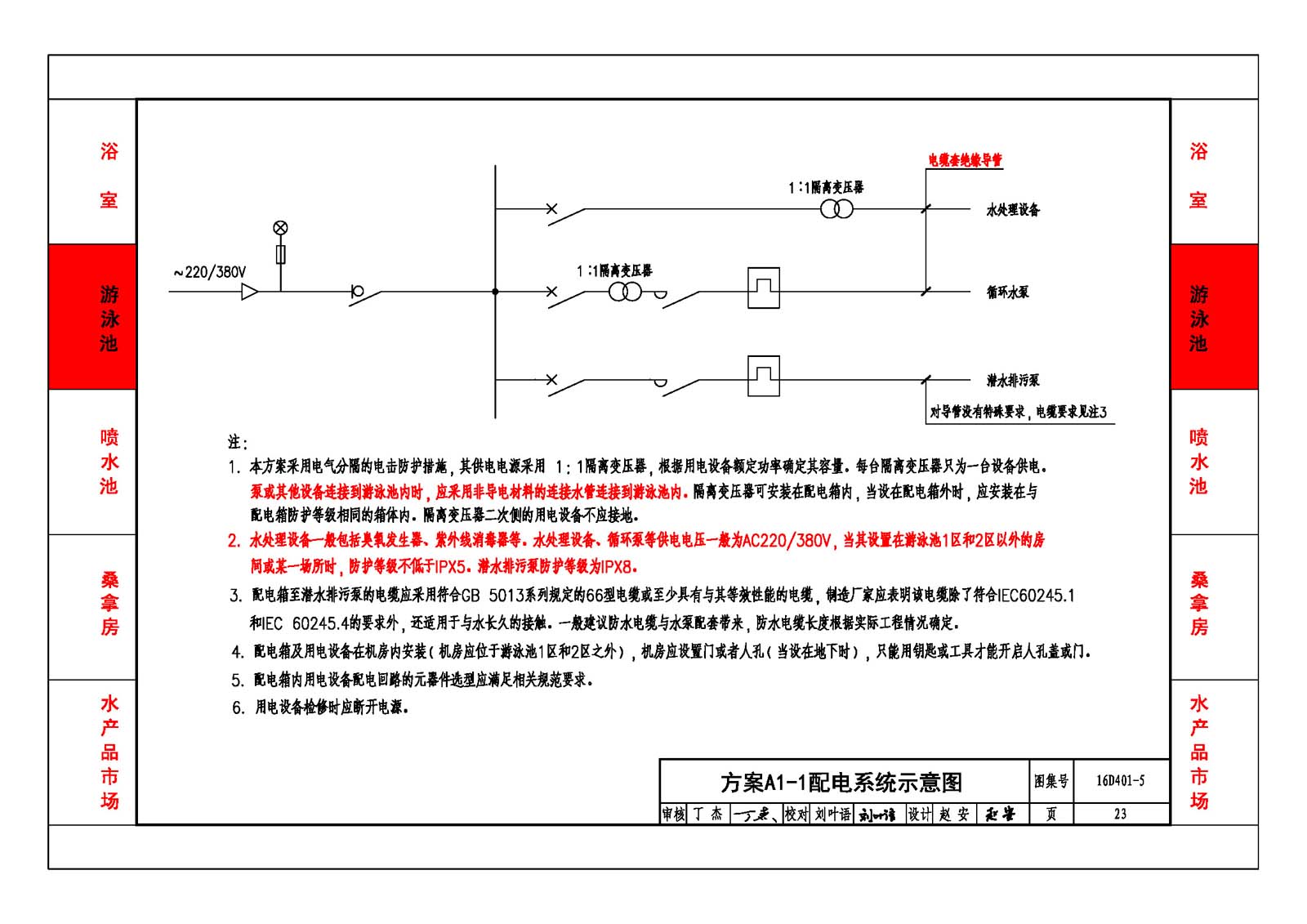

| 方案A1-1配電系統示意圖 | 23 |
| 方案Al-2配電系統示意圖 | 24 |
| 方案Al-l、Al-2平面示意圖 | 25 |
| 方案A1-1、Al-2剖面示意圖 | 26 |
| 方案A2-1、A2-2配電系統示意圖 | 27 |
| 方案A2-1、A2-2平、剖面示意圖 | 28 |
| 方案B1-1、Bl-2配電系統示意圖 | 29 |
| 方案B1-1、B1-2燈具安裝圖 | 30 |
| 方案B1-1、B1-2燈具安裝大樣圖 | 31 |
| 方案B2-1、B3-1、C1-1配電系統示意圖 | 33 |
| 方案B2-1燈具安裝圖 | 34 |
| 方案B3-1燈具安裝圖 | 35 |
| 噴水池 | |

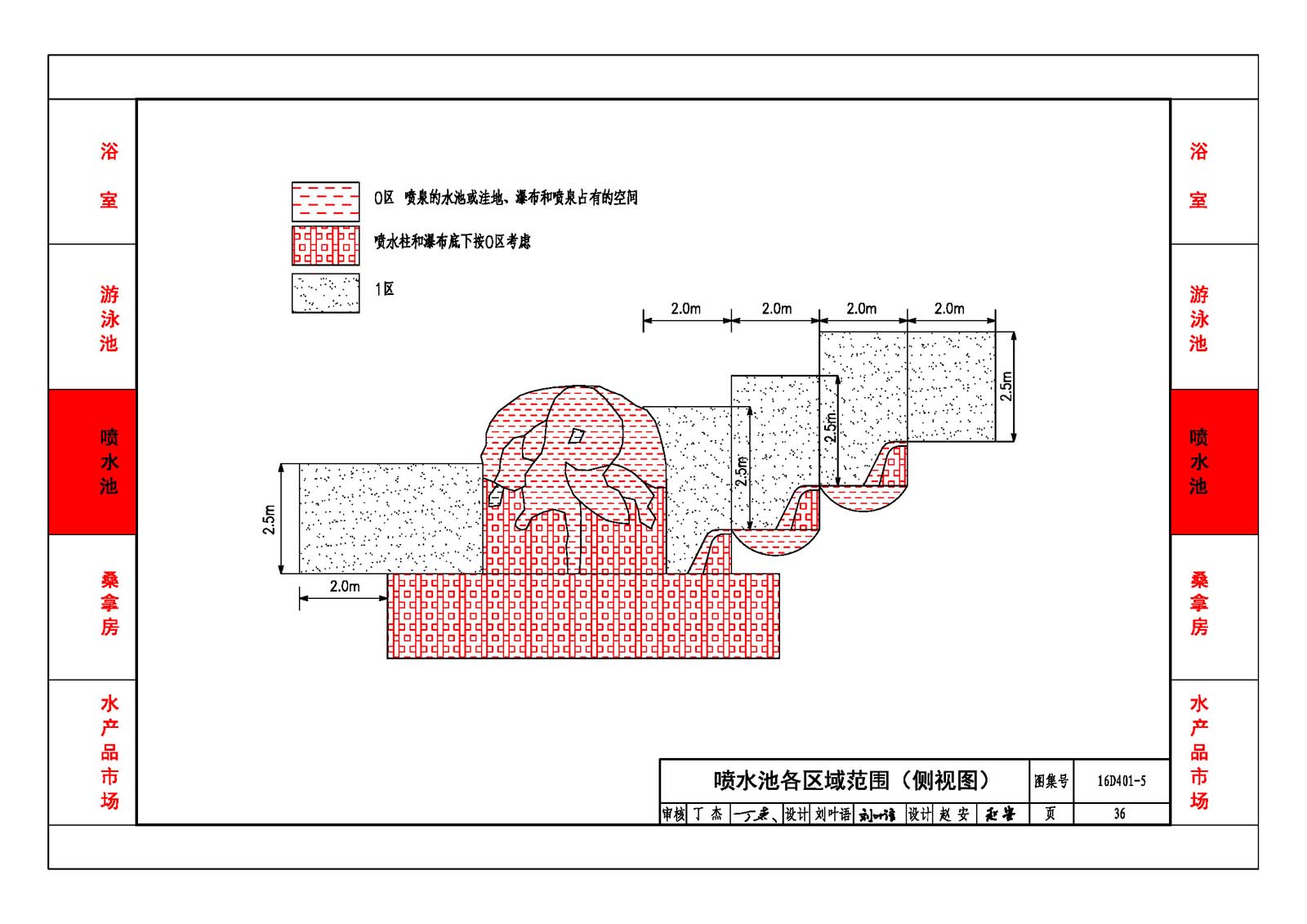

| 噴水池各區域范圍(側視圖) | 36 |

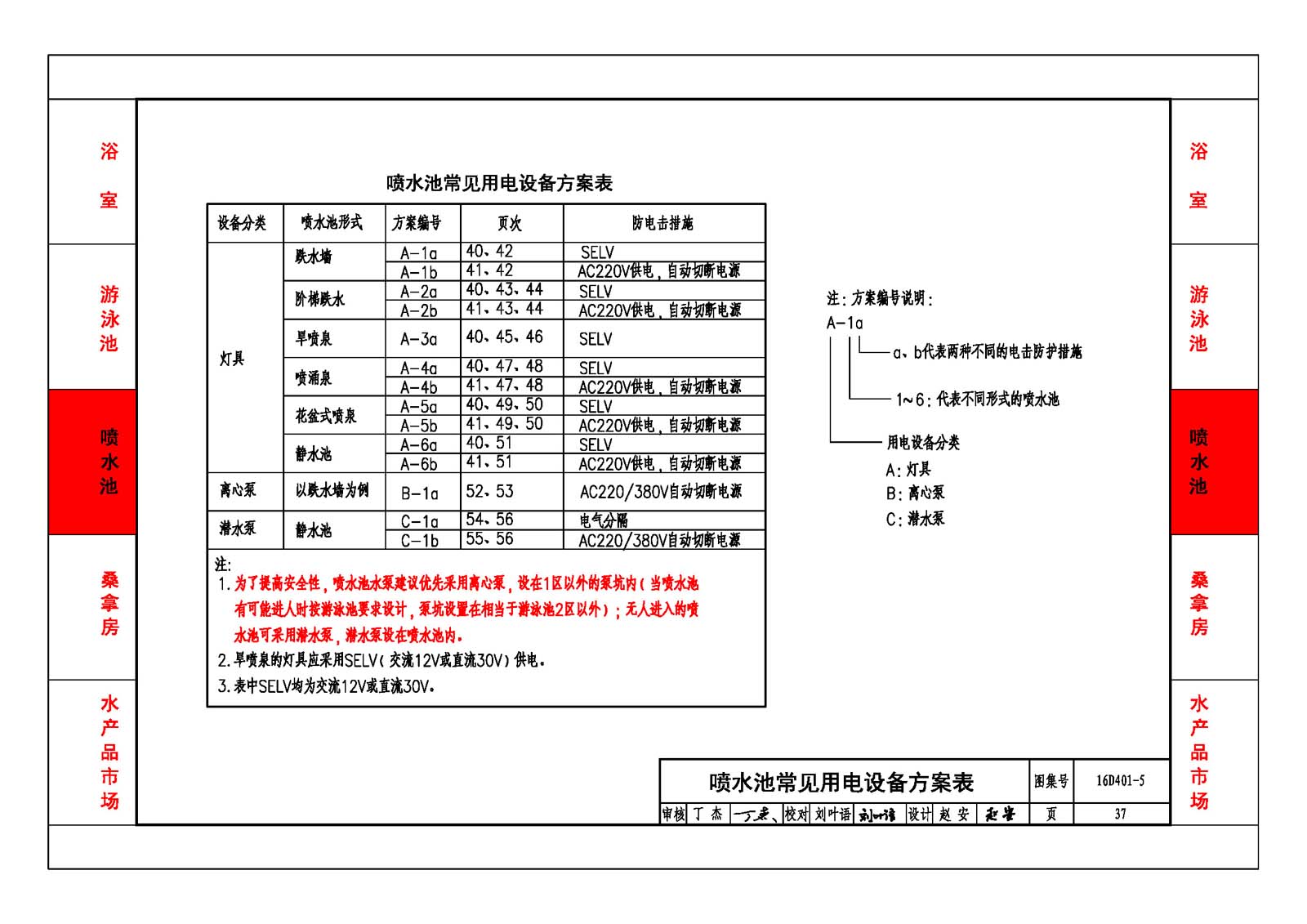

| 噴水池常見用電設備方案表 | 37 |
| 噴水池燈具安裝圖 | 38 |

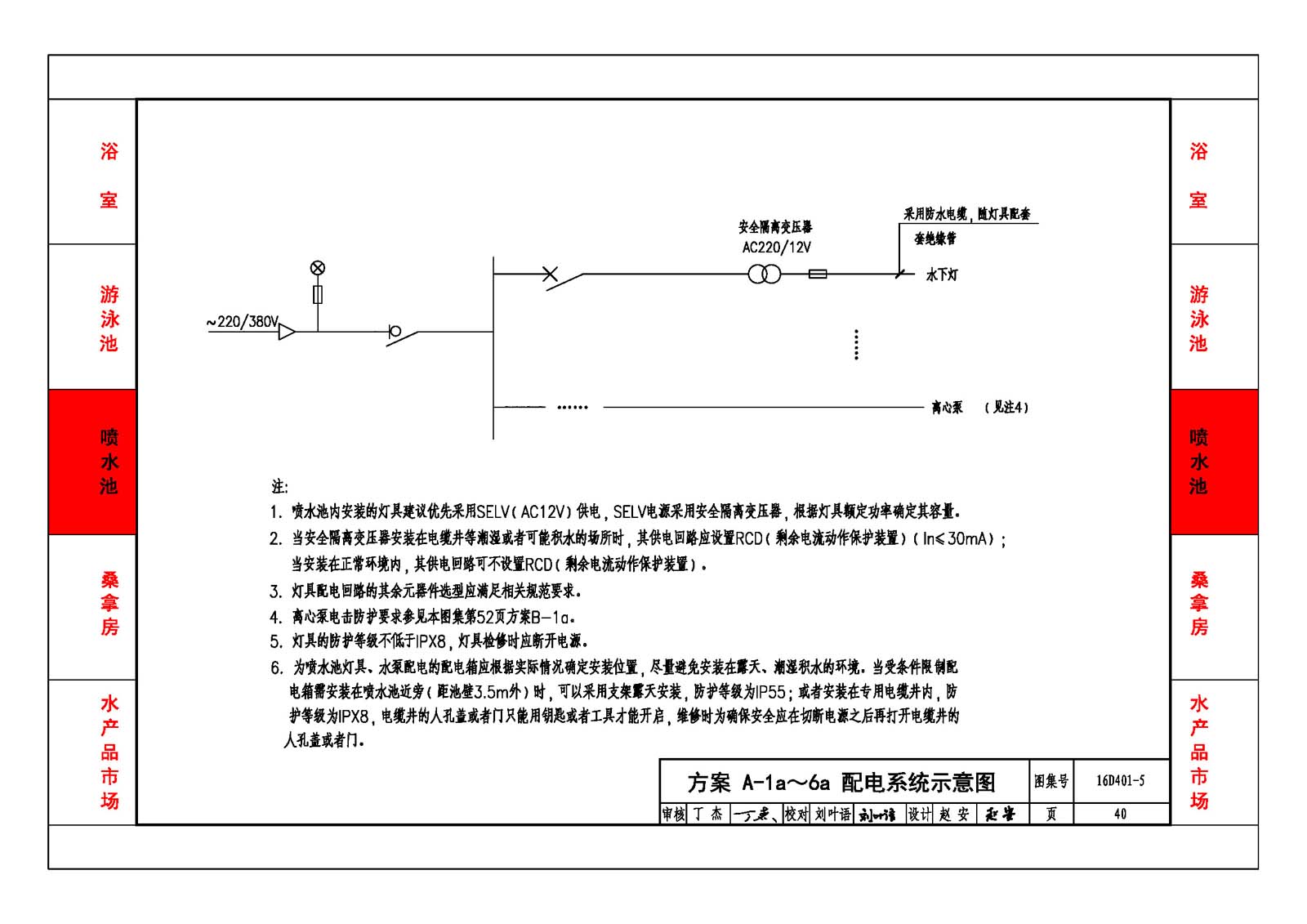

| 方案A-1a~6a 配電系統示意圖 | 40 |
| 方案A-1b 、2b、4b~6b 配電系統示意圖 | 41 |
| 方案A-1a 、1b 平、剖面示意圖 | 42 |
| 方案A-2a 、2b 平面示意圖 | 43 |
| 方案A-2a 、2b 剖面示意圖 | 44 |
| 方案A-3a 平面示意圖 | 45 |
| 方案A-3a 剖面示意圖 | 46 |
| 方案A-4a、4b 平面示意圖 | 47 |
| 方案A-4a、4b 剖面示意圖 | 48 |
| 方案A-5a 、5b 平面示意圖 | 49 |
| 方案A-5a 、5b 剖面示意圖 | 50 |
| 方案A-6a 、6b 剖面示意圖 | 51 |
| 方案B-1a 配電系統示意圖 | 52 |
| 方案B-1a 剖面示意圖 | 53 |
| 方案C-1a 配電系統示意圖 | 54 |
| 方案C-1b 配電系統示意圖 | 55 |
| 方案C-1a 、1b剖面示意圖 | 56 |
| 桑拿房 | |
| 桑拿房各區域范圍 | 57 |
| 桑拿房電氣設備配電系統示意圖 | 58 |
| 桑拿房電氣設備平、剖面示意圖 | 59 |
| 水產品市場 | |
| 水產品市場電氣設備配電系統示意圖 | 60 |
