13J103-7：人造板材幕墻
- 圖集編號
- 13J103-7
- 圖集名稱
- 人造板材幕墻
- 定價
- 83.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 全國建筑幕墻門窗標準化技術委員會
內容簡介
本圖集適用于非地震區和抗震設防烈度小于等于8度的地區且幕墻高度不超過100m的民用建筑。
主要內空包括：瓷板幕墻、陶板幕墻、微晶玻璃幕墻、石材蜂窩板幕墻、纖維水泥板幕墻、高壓熱固化木纖維板幕墻等人造板材的幕墻系統，以及人造板材幕墻的基本設計要求、板材表面防護處理、板材連接及支承節點、幕墻支承系統、安裝大樣圖及幕墻的節能設計和計算等。
本圖集為新編圖集，按照新的標準規范編制，內容全面、查閱方便，所列詳圖構造具有一定通用性，可供廣大設計、施工、監理人員使用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 5 |
| A 瓷板、微晶玻璃板幕墻 | |
| 瓷板、微晶玻璃板幕墻說明 | Al |
| 短掛件連接 | |
| 短掛件連接瓷板、微晶玻璃板幕墻索引圖 | A5 |

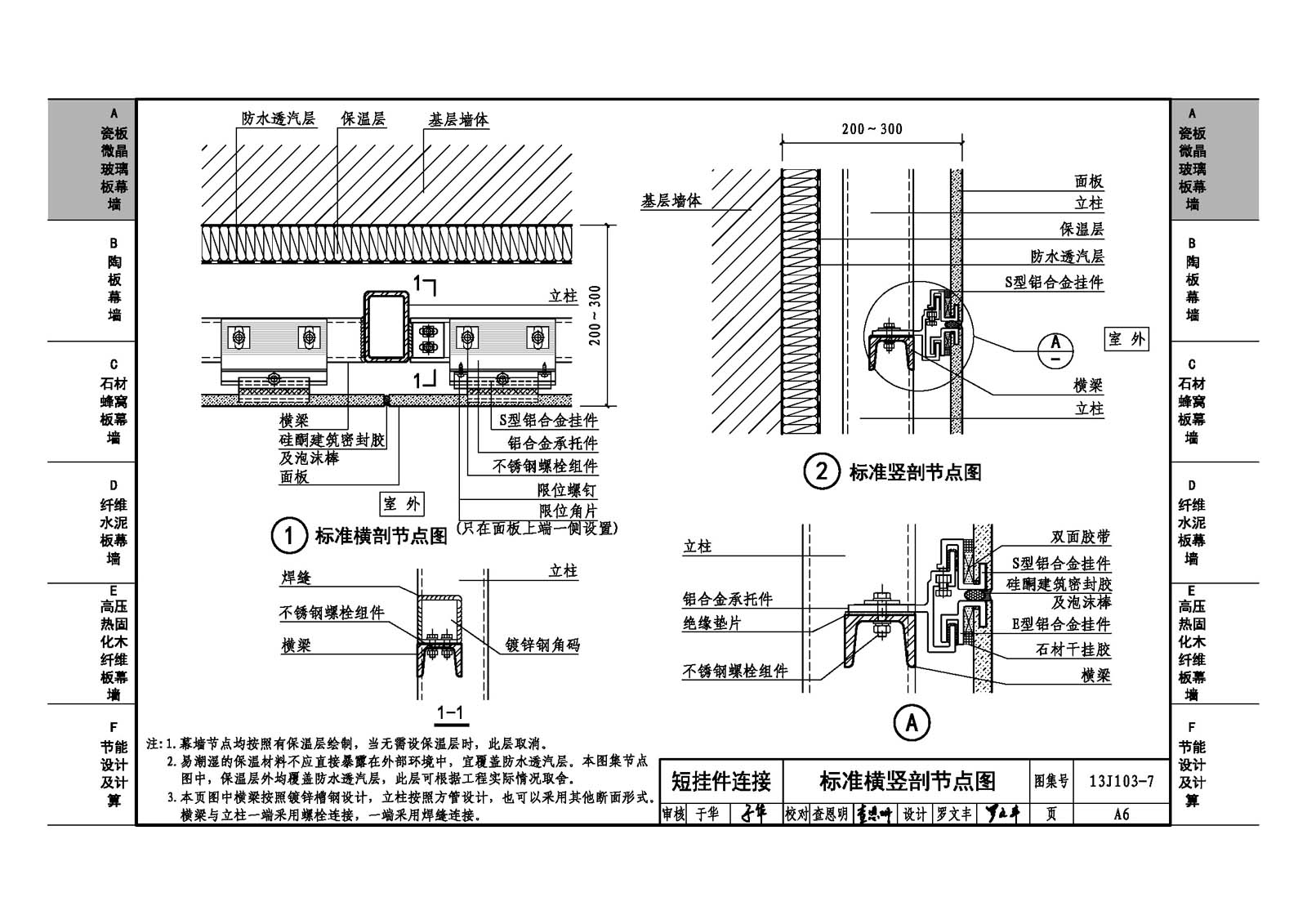

| 標準橫豎剖節點圖 | A6 |
| 層間橫豎剖節點圖 | A7 |
| 凹窗橫剖節點圖 | A8 |
| 凹窗豎剖節點圖 | A9 |
| 平窗橫豎剖節點圖(固定扇) | A10 |
| 門橫豎剖節點圖 | A11 |
| 90°轉角橫剖節點圖 | A12 |
| 135°轉角橫剖節點圖 | A13 |
| 女兒墻收口、勒腳收口節點圖 | A14 |
| 與室外吊頂相接豎剖節點圖 | A15 |
| 側封邊、與雨篷相接節點圖 | A16 |
| 與其他材質幕墻相接橫豎剖節點圖 | A17 |
| 變形縫節點圖 | A18 |
| 通長掛件連接 | |
| 通長掛件連接瓷板、微晶玻璃板幕墻索引圖 | A19 |
| 標準橫豎剖節點圖 | A20 |
| 層間橫豎剖節點圖 | A21 |
| 凹窗橫剖節點圖 | A22 |
| 凹窗豎剖節點圖 | A23 |
| 平窗橫豎剖節點圖(固定扇) | A24 |
| 門橫豎剖節點圖 | A25 |
| 90°轉角橫剖節點圖 | A26 |
| 135°轉角橫剖節點圖 | A27 |
| 女兒墻收口、勒腳收口節點圖 | A28 |
| 與室外吊頂相接豎剖節點圖 | A29 |
| 側封邊、與雨篷相接節點圖 | A30 |
| 與其他材質幕墻相接橫豎剖節點圖 | A31 |
| 背栓連接 | |
| 背栓連接瓷板、微晶玻璃板幕墻索引圖 | A32 |
| 標準橫豎剖節點圖 | A33 |
| 層間橫豎剖節點圖 | A34 |
| 凹窗橫剖節點圖 | A35 |
| 凹窗豎剖節點圖 | A36 |
| 平窗橫豎剖節點圖(固定扇) | A37 |
| 門橫豎剖節點圖 | A38 |
| 90°轉角橫剖節點圖 | A39 |
| 135°轉角橫剖節點圖 | A40 |
| 女兒墻收口、勒腳收口節點圖 | A41 |
| 與室外吊頂相接豎剖節點圖 | A42 |
| 側封邊、與雨篷相接節點圖 | A43 |
| 與其他材質幕墻相接橫豎剖節點圖 | A44 |
| 變形縫節點圖 | A45 |
| B 陶板幕墻 | |
| 陶板幕墻說明 | B1 |
| 掛裝式 | |
| 掛裝式陶板幕墻索引圖 | B3 |
| 標準橫豎剖節點圖 | B4 |
| 層間橫豎剖節點圖 | B5 |
| 凹窗橫豎剖節點圖 | B6 |
| 平窗橫豎剖節點圖(開啟扇) | B8 |
| 平窗橫豎剖節點圖(固定扇) | B9 |
| 門橫豎剖節點圖 | B10 |
| 90°轉角橫剖節點圖 | B11 |

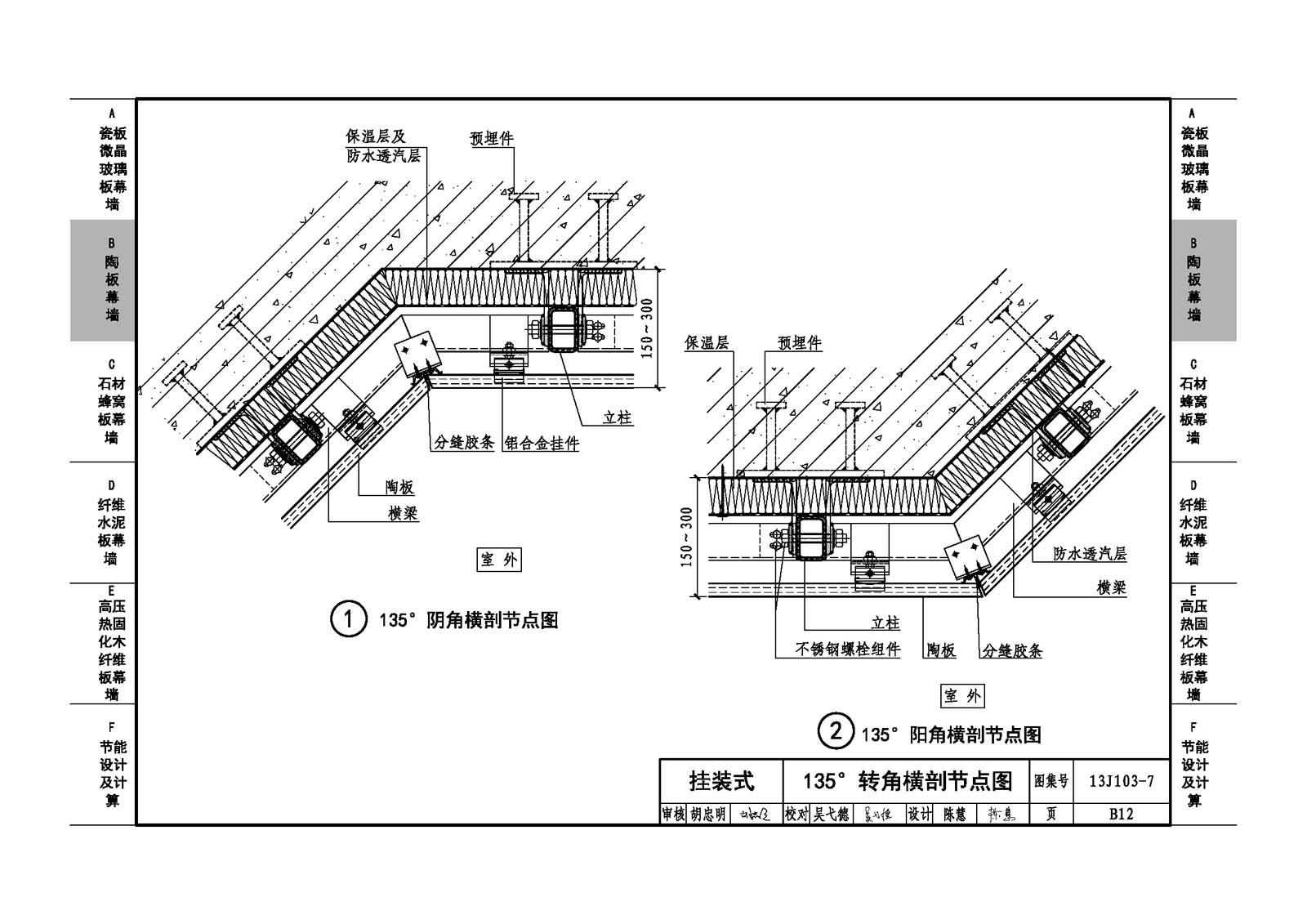

| 135°轉角橫剖節點圖 | B12 |
| 女兒墻收口節點圖 | B13 |
| 與雨篷相接、勒腳收口節點圖 | B14 |
| 與室外吊頂相接豎剖節點圖 | B15 |
| 側封邊、封頂節點圖 | B16 |
| 與其他材質幕墻相接橫豎剖節點圖 | B17 |
| 上插下掛式 | |
| 上插下掛式陶板幕墻索引圖 | B18 |
| 標準橫豎剖節點圖 | B19 |
| 層間橫豎剖節點圖 | B20 |
| 凹窗橫豎剖節點圖 | B21 |
| 平窗橫豎剖節點圖(開啟扇) | B22 |
| 平窗橫豎剖節點圖(固定扇) | B23 |
| 門橫豎剖節點圖 | B24 |
| 90°轉角橫剖節點圖 | B25 |
| 135°轉角橫剖節點圖 | B26 |
| 女兒墻收口節點圖 | B27 |
| 與雨篷相接、勒腳收口節點圖 | B28 |
| 與室外吊頂相接豎剖節點圖 | B29 |
| 側封邊、封頂節點圖 | B30 |
| 與其他材質幕墻相接橫豎剖節點圖 | B31 |
| 變形縫節點圖 | B32 |
| C 石材蜂窩板幕墻 | |
| 石材蜂窩板幕墻說明 | C1 |
| 背面預置螺母連接 | |
| 背面預制螺母連接石材蜂窩板幕墻索引圖 | C3 |
| 標準橫豎剖節點圖 | C4 |
| 層間橫豎剖節點圖 | C5 |
| 凹窗橫豎剖節點圖 | C6 |
| 平窗橫豎剖節點圖(固定扇) | C7 |
| 門橫豎剖節點圖 | C8 |
| 90°轉角橫剖節點圖 | C9 |
| 135°轉角橫剖節點圖 | C10 |
| 女兒墻收口、勒腳收口節點圖 | C11 |
| 與室外吊頂相接豎剖節點圖 | C12 |
| 側封邊、與雨篷相接節點圖 | C13 |
| 與其他材質幕墻相接橫豎剖節點圖 | C14 |
| 變形縫節點圖 | C15 |
| D 纖維水泥板事墻 | |
| 纖維水泥板幕墻說明 | D1 |
| 穿透支承連接纖維水泥板幕墻索引圖 | D4 |
| 穿透支承連接(一) | |
| 標準橫豎剖節點圖 | D5 |
| 層間橫豎剖節點圖 | D6 |
| 凹窗橫豎剖節點圖 | D7 |
| 平窗橫豎剖節點圖(固定扇) | D8 |
| 門橫豎剖節點圖 | D9 |
| 90°轉角橫剖節點圖 | D10 |
| 135°轉角橫剖節點圖 | D11 |
| 女兒墻收口、勒腳收口節點圖 | D12 |
| 與室外吊頂相接豎剖節點圖 | D13 |
| 側封邊、與雨篷相接節點圖 | D14 |
| 與其他材質幕墻相接橫豎剖節點圖 | D15 |
| 變形縫節點圖 | D16 |
| 穿透支承連接(二) | |
| 標準橫豎剖節點圖 | D17 |
| 層間橫豎剖節點圖 | D18 |
| 凹窗橫豎剖節點圖 | D19 |
| 90°轉角橫剖節點圖 | D20 |
| 135°轉角橫剖節點圖 | D21 |
| 女兒墻收口、勒腳收口節點圖 | D22 |
| E 高壓熱固化木纖維板幕墻 | |
| 高壓熱固化木纖維板幕墻說明 | E1 |
| 穿透支承連接 | |
| 穿透支承連接木纖維板幕墻索引圖 | E5 |
| 標準橫豎剖節點圖 | E6 |
| 層間橫豎剖節點圖 | E7 |
| 凹窗橫豎剖節點圖 | E8 |
| 平窗橫豎剖節點圖(固定扇) | E9 |
| 門橫豎剖節點圖 | E10 |
| 90°轉角橫剖節點圖 | E11 |
| 135°轉角橫剖節點圖 | E12 |
| 女兒墻收口、勒腳收口節點圖 | E13 |
| 與室外吊頂相接豎剖節點圖 | E14 |
| 側封邊、與雨篷相接節點圖 | E15 |
| 與其他材質幕墻相接橫豎剖節點圖 | E16 |
| 背面支承連接 | |
| 背面支承連接木纖維板幕墻索引圖 | E17 |

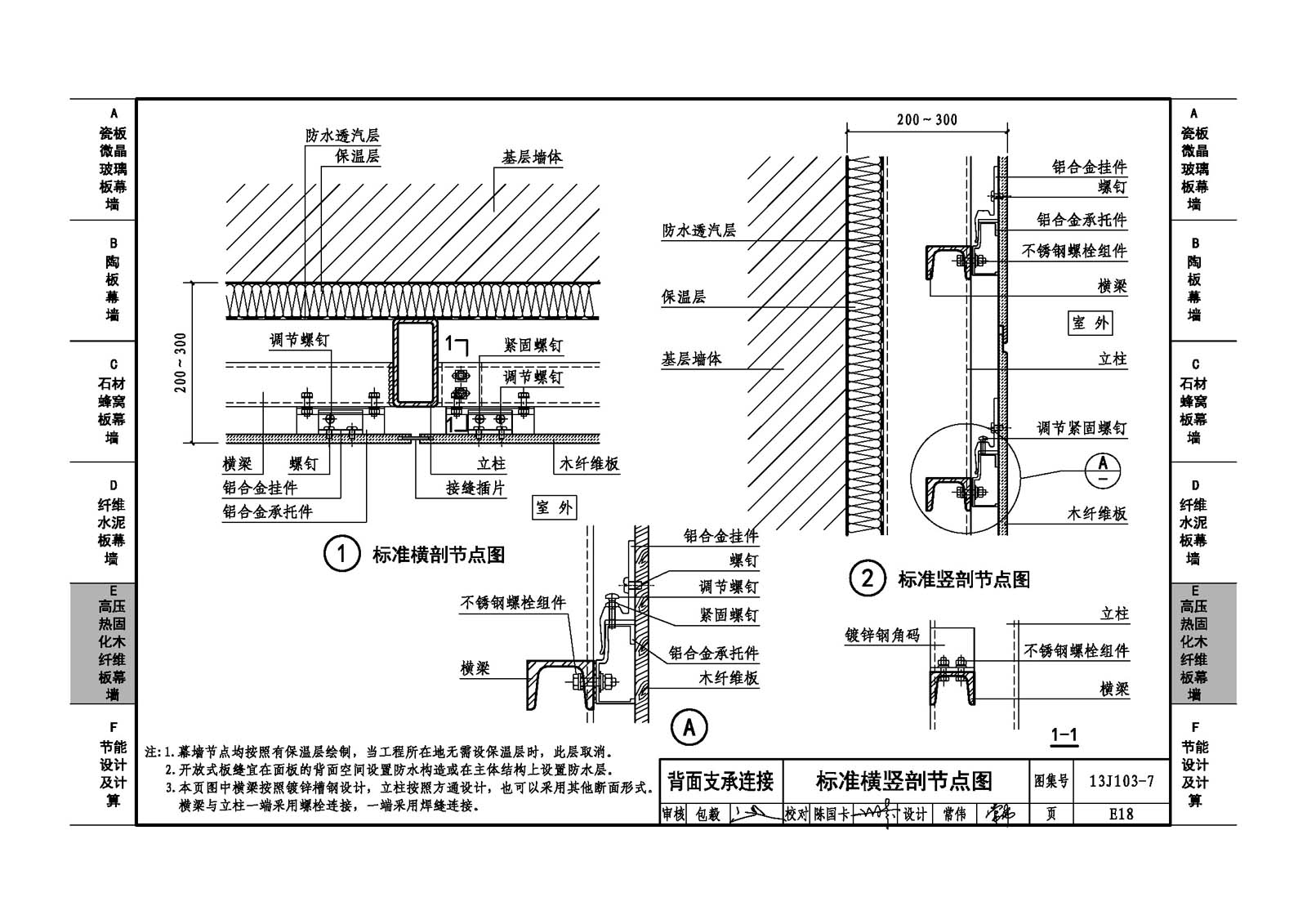

| 標準橫豎剖節點圖 | E18 |
| 層間橫豎剖節點圖 | E19 |
| 凹窗橫剖節點圖 | E20 |
| 凹窗豎剖節點圖 | E21 |
| 平窗橫豎剖節點圖(固定扇) | E22 |
| 門橫豎剖節點圖 | E23 |
| 90°轉角橫剖節點圖 | E24 |
| 135°轉角橫剖節點圖 | E25 |
| 女兒墻收口、勒腳收口節點圖 | E26 |
| 與室外吊頂相接豎剖節點圖 | E27 |
| 側封邊、與雨篷相接節點圖 | E28 |
| 與其他材質幕墻相接橫豎剖節點圖 | E29 |
| 變形縫節點圖 | E30 |
| F 節能設計及計算 | |
| 人造板材幕墻節能設計及計算 | F1 |
