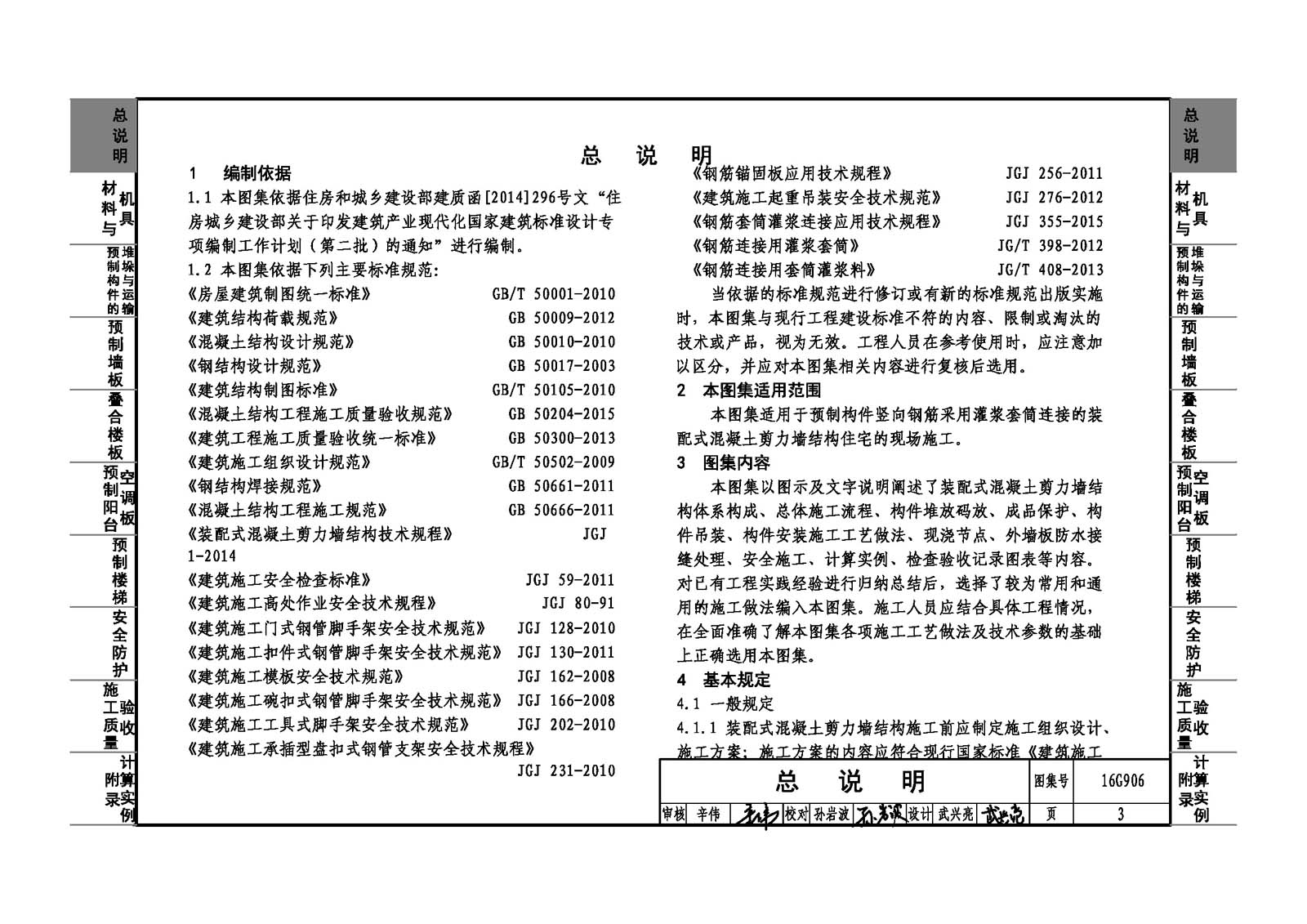

本圖集適用于預制構件豎向鋼筋采用灌漿套筒連接的裝配式鋼筋混凝土剪力墻結構住宅的現場施工。本圖集以圖示及文字說明闡述了裝配式剪力墻結構體系組成、總體施工流程、構件堆放碼放要求、成品保護、構件吊裝要求、構件安裝施工工藝做法、現澆節點、外墻板防水接縫處理、安全施工、計算示例、檢查驗收記錄表等內容。本圖集以預制構件豎向鋼筋采用灌漿套筒與現澆結構連接的裝配式剪力墻結構住宅的施工為例，對已有工程實踐經驗進行歸納總結后，選擇較為常用和通用的施工做法編入本圖集，可使施工技術人員很好的理解裝配式混凝土剪力墻結構這種施工方法，并應用于實際工程中。
