15J401：鋼梯
- 圖集編號
- 15J401
- 圖集名稱
- 鋼梯
- 定價
- 98.00 元
- 開本
- 16 開
- 主編單位
- 中國五洲工程設計集團有限公司
- 中國建筑標準設計研究院有限公司

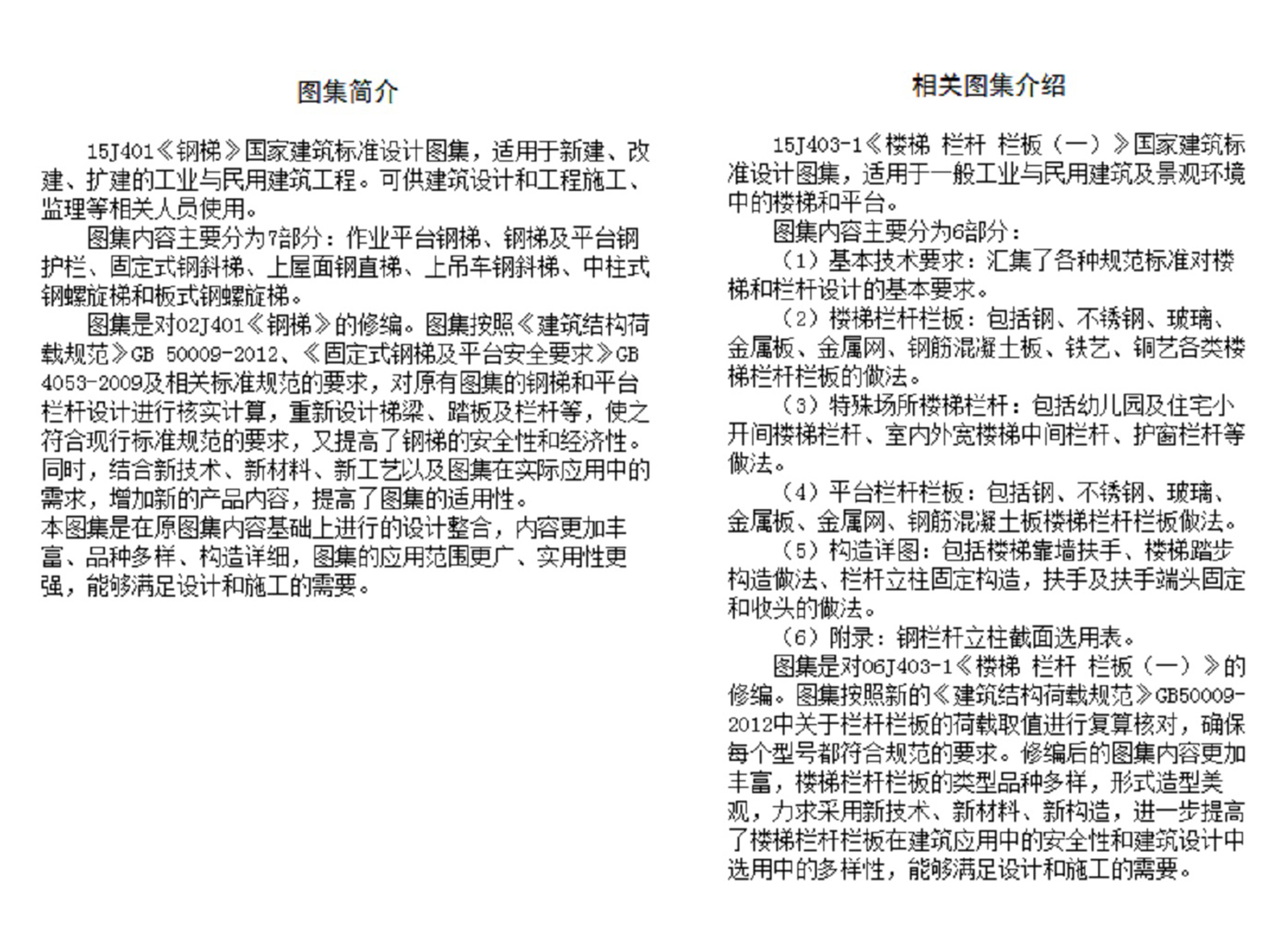

內容簡介
本圖集，適用于新建、改建、擴建的工業與民用建筑工程?？晒┰O(shè)計選用、制作及施工安裝。
主要內容包括：作業平臺鋼梯、鋼梯及平臺鋼護欄、固定式鋼斜梯、上屋面鋼直梯、上屋面鋼斜梯、上吊車鋼斜梯、中柱式鋼螺旋梯及板式鋼螺旋梯。
本圖集按照新的標準規范，對原圖集02J401《鋼梯》進行修編，提高了鋼梯的安全性和經濟性。增加了不銹鋼鋼梯、上屋面鋼斜梯、坡度小的鋼斜梯、上吊車梁的檢修鋼梯等內容，進一步擴大了適用范圍。
本圖集內容豐富、品種多樣、構造詳細、實用性強，能夠滿足設計和施工的需要。
備注
替代02J401 02（02）J401
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 6 |
| A 作業平臺鋼梯 | |

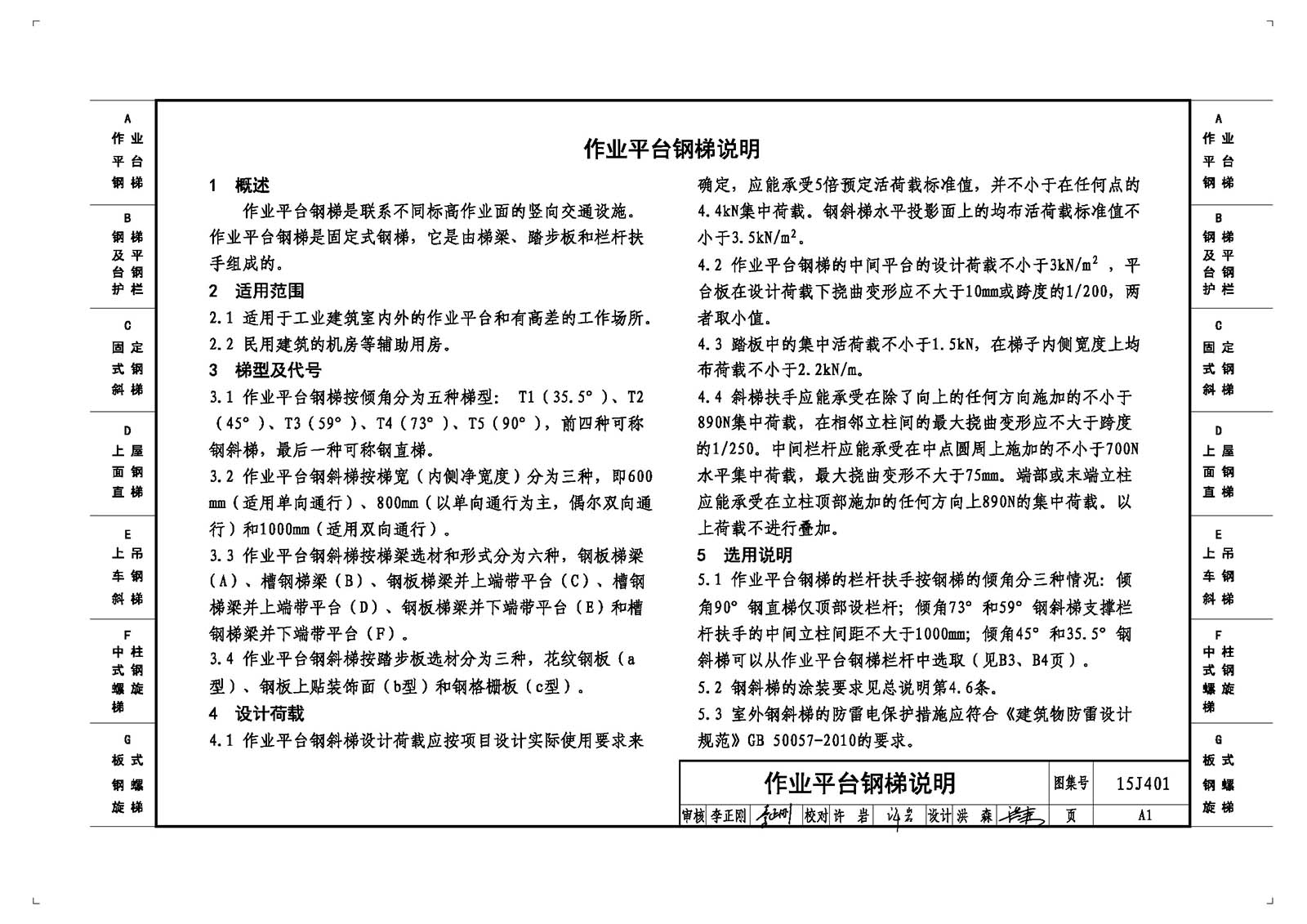

| 作業平臺鋼梯說明 | A1 |

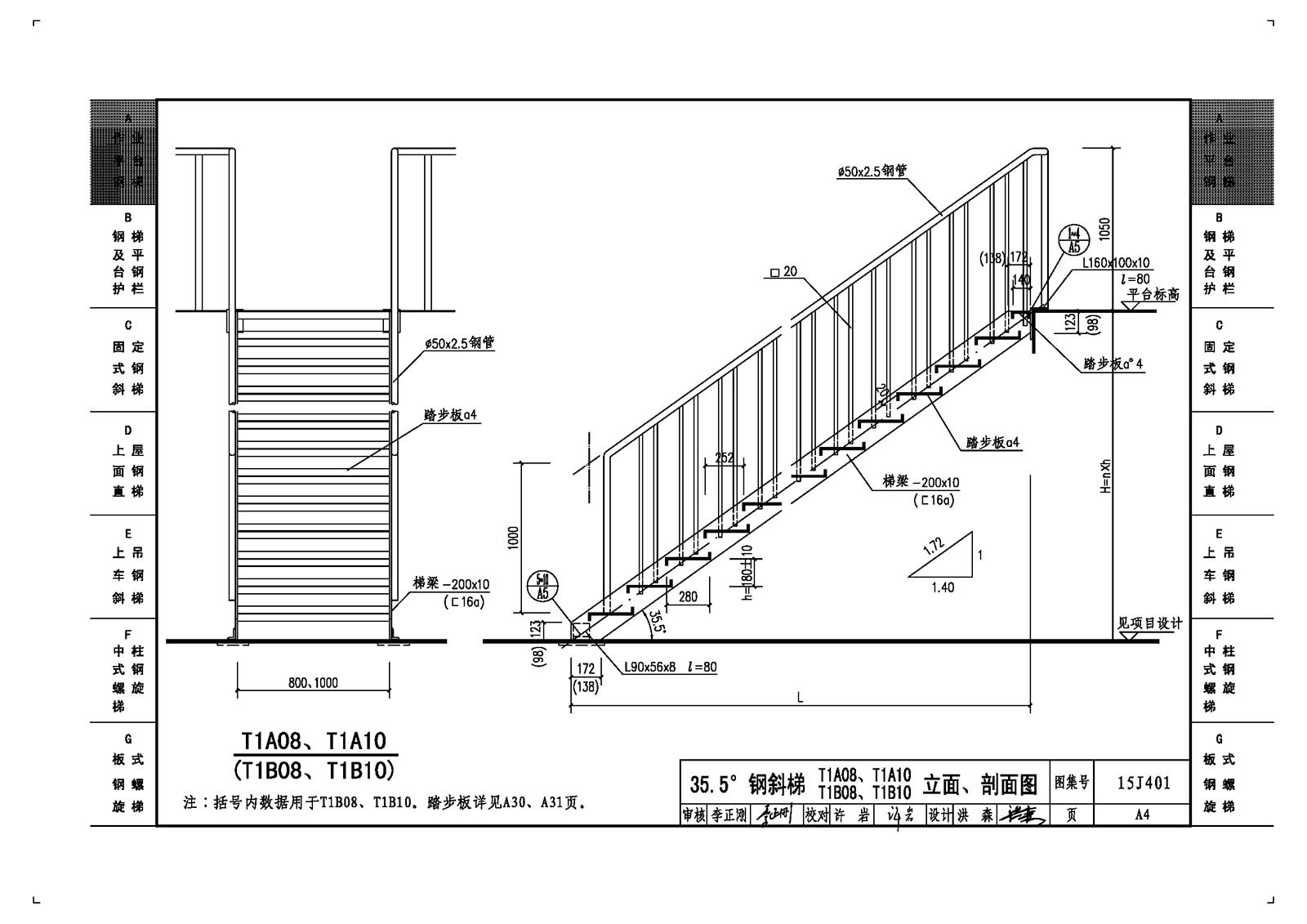

| 35.5°鋼斜梯T1A08、T1A10、T1B08、T1B10 立面、剖面圖 | A4 |

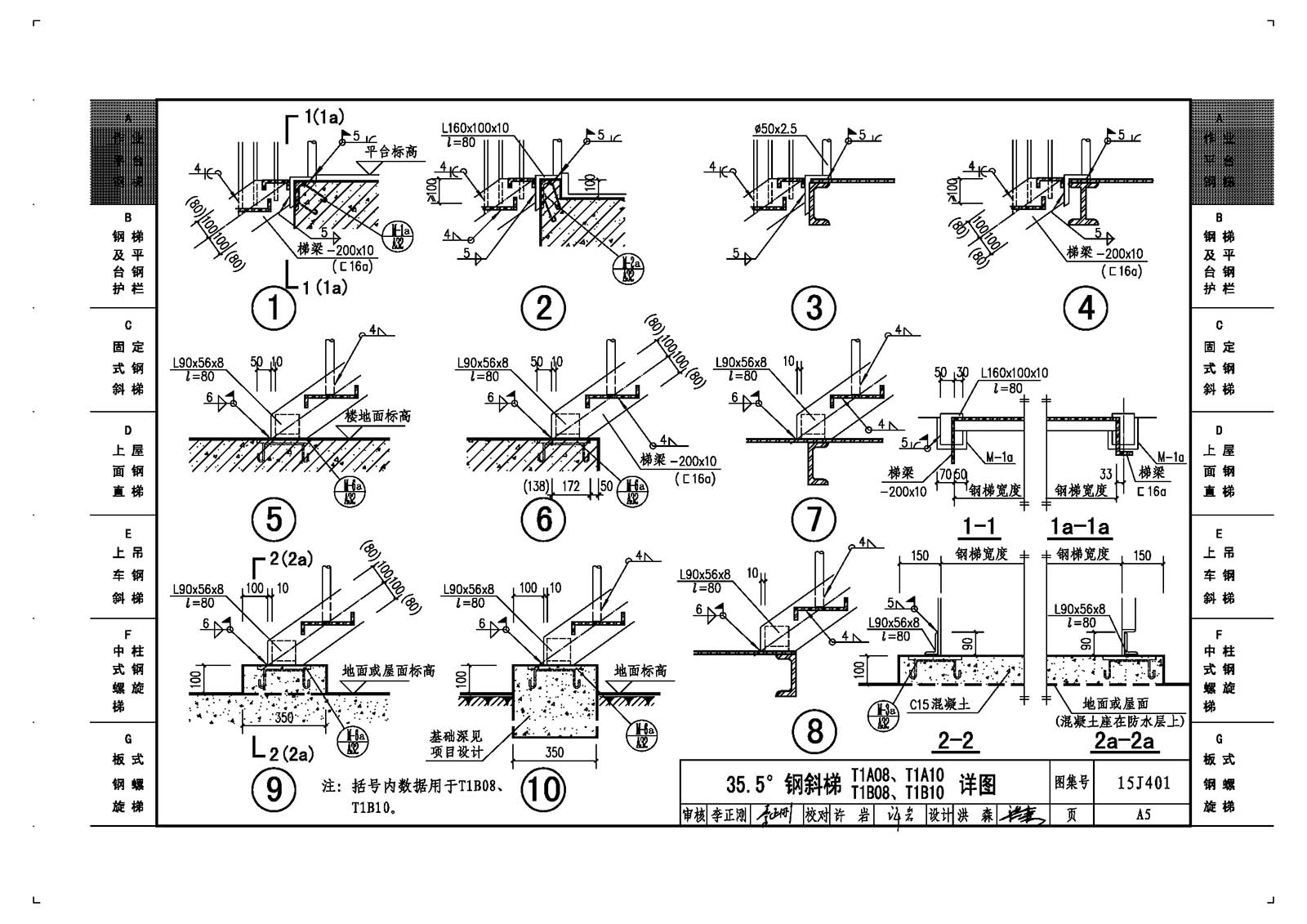

| 35.5°鋼斜梯T1A08、T1A10、T1B08、T1B10 詳圖 | A5 |
| 45°鋼斜梯T2A06、T2A08、T2A10、T1B06、T2B08、T2B10 立面、剖面圖 | A6 |
| 45°鋼斜梯T2A06、T2A08、T2A10、T1B06、T2B08、T2B10 詳圖 | A7 |
| 59°鋼斜梯T3A06、T3A08、T3B06、T3B08 立面、剖面圖 | A8 |
| 59°鋼斜梯T3A06、T3A08、T3B06、T1B08 詳圖 | A9 |
| 73°鋼斜梯T4A06 、T4B06 立面、剖面圖 | A10 |
| 73°鋼斜梯T4A06 、T4B06 詳圖 | A11 |
| 35.5°鋼斜梯T1C08、T1C10、T1D08、T1D10 立面、剖面圖 | A12 |
| 35.5°鋼斜梯T1C08、T1C10、T1D08、T1D10 詳圖 | A13 |
| 45°鋼斜梯T2C06、T2C08、T2C10、T2D06、T2D08、T1D10 立面、剖面圖 | A14 |
| 45°鋼斜梯T2C06、T2C08、T2C10、T2D06、T2D08、T1D10 詳圖 | A15 |
| 59°鋼斜梯T3C06、T3C08、T3D06、T3D08 立面、剖面圖 | A16 |
| 59°鋼斜梯T3C06、T3C08、T3D06、T3D08 詳圖 | A17 |
| 73°鋼斜梯T4C06、T4D06 立面、剖面圖 | A18 |
| 73°鋼斜梯T4C06、T4D06 詳圖 | A19 |
| 35.5°鋼斜梯T1E08、T1E10、T1F08、T1F10 立面、剖面圖 | A20 |
| 35.5°鋼斜梯T1E08、T1E10、T1F08、T1F10 詳圖 | A21 |
| 45°鋼斜梯T2E06、T2E08、T2E10、T2F06、T2F08、T2F10 立面、剖面圖 | A22 |
| 45°鋼斜梯T2E06、T2E08、T2E10、T2F06、T2F08、T2F10 詳圖 | A23 |
| 59°鋼斜梯T3E06、T3E08、T3F06、T3F08 立面、剖面圖 | A24 |
| 59°鋼斜梯T3E06、T3E08、T3F06、T3F08 詳圖 | A25 |
| 73°鋼斜梯T4E06 、T4F06立面、剖面圖 | A26 |
| 73°鋼斜梯T4E06 、T4F06詳圖 | A27 |
| 90°鋼直梯T5 06立面、剖面圖 | A28 |
| 90°鋼直梯T5 06詳圖 | A29 |
| 踏步板詳圖 | A30 |
| 鋼斜梯預埋件詳圖 | A32 |
| T1A08、T1A10材料表 | A33 |
| T2A06、T2A08材料表 | A34 |
| T2A10、T3A06材料表 | A35 |
| T3A08、T4A06材料表 | A36 |
| T1B08、T1B10材料表 | A37 |
| T2B06、T2B08材料表 | A38 |
| T2B10、T3B06材料表 | A39 |
| T3B08、T4B06材料表 | A40 |
| T1C08、T1C10材料表 | A41 |
| T2C06、T2C08材料表 | A42 |
| T2C10、T3C06材料表 | A43 |
| T3C08、T4C06材料表 | A44 |
| T1D08、T1D10材料表 | A45 |
| T2D06、T2D08材料表 | A46 |
| T2D10、T3D06材料表 | A47 |
| T3D08、T4D06材料表 | A48 |
| T1E08、T1E10材料表 | A49 |
| T2E06、T2E08材料表 | A50 |
| T2E10、T3E06材料表 | A51 |
| T3E08、T4E06材料表 | A52 |
| T1F08、T1F10材料表 | A53 |
| T2F06、T2F08材料表 | A54 |
| T2F10、T3F06材料表 | A55 |
| T3F08、T4F06材料表 | A56 |
| T5 06材料表 | A57 |
| 鋼斜梯梯間平臺類型圖 | A58 |
| 鋼斜梯梯間平臺JTP-1、2詳圖 | A60 |
| 鋼斜梯梯間平臺JTP-3、4詳圖 | A61 |
| 鋼斜梯梯間平臺JTP-5詳圖 | A62 |
| 鋼斜梯梯間平臺材料表 | A63 |
| B 鋼梯及平臺鋼護欄 | |
| 鋼梯及平臺鋼護欄說明 | B1 |
| 作業平臺鋼梯欄桿索引圖 | B3 |
| 鋼梯欄桿詳圖(用于鋼板梯梁) | B5 |
| 鋼梯欄桿詳圖(用于槽鋼梯梁) | B9 |
| 作業平臺鋼護欄索引圖 | B13 |
| LG1型護欄詳圖 | B15 |
| LG2型護欄詳圖 | B16 |
| LG3型護欄詳圖 | B17 |
| LG4型護欄詳圖 | B18 |
| LG5型護欄詳圖 | B19 |
| LG6型護欄詳圖 | B20 |
| LG7型護欄詳圖 | B21 |
| LG8型護欄詳圖 | B22 |
| LG9型護欄詳圖 | B23 |
| LG10型護欄詳圖 | B24 |
| LG11型護欄詳圖 | B25 |
| LG12型護欄詳圖 | B26 |
| LG13型護欄詳圖 | B27 |
| LG14型護欄詳圖 | B28 |
| LG15型護欄詳圖 | B29 |
| LG16型護欄詳圖 | B30 |
| 護欄門立面、剖面圖 | B31 |
| 護欄門詳圖 | B32 |
| 護欄節點詳圖 | B33 |
| C 固定式鋼斜梯 | |
| 固定式鋼斜梯說明 | Cl |
| 固定式鋼斜梯詳圖 | C2 |
| 梯梁與支座連接節點詳圖 | C6 |
| 鋼梯踏步及平臺板詳圖 | C7 |
| 固定式鋼斜梯選型及材料表 | C8 |
| D 上屋面鋼直梯 | |
| 上屋面鋼直梯說明 | Dl |
| 上屋面WT1單段梯鋼直梯選用圖 | D3 |
| 上屋面WT2單段梯鋼直梯選用圖 | D4 |
| 上屋面WT3多段梯下上式鋼直梯選用圖 | D5 |
| WT4梯間平臺上屋面鋼直梯選用圖 | D8 |
| WT5天窗端壁上屋面鋼直梯 | D9 |
| 上屋面鋼直梯Aa頂段詳圖(重型屋面) | Dl0 |
| 上屋面鋼直梯Aa頂段詳圖(輕型屋面) | Dll |
| 上屋面鋼直梯Ab頂段詳圖(重型屋面) | D12 |
| 上屋面鋼直梯Ab頂段詳圖(輕型屋面) | D13 |
| 上屋面鋼直梯Ab頂段詳圖(懸挑式) | D14 |
| 上屋面鋼直梯Ac頂段詳圖(重型屋面) | D15 |
| 上屋面鋼直梯Ac頂段詳圖(輕型屋面) | D16 |
| 上屋面鋼直梯及護籠詳圖 | D17 |
| 上屋面鋼直梯B1-B3中段詳圖 | D18 |
| 上屋面鋼直梯C1-C3下段詳圖 | D19 |
| 上屋面鋼直梯梯間平臺P1、P2詳圖 | D20 |
| 上屋面鋼直梯梯間平臺P1、P2抱柱鋼架結構 | D21 |
| 上屋面WT3多段梯側上式梯間平臺示意圖 | D22 |
| 上屋面鋼直梯下上式及側上式梯間平臺 | D23 |
| 上屋面鋼直梯材料表 | D24 |
| E 上吊輩鋼斜梯 | |
| 上吊車鋼斜梯說明 | E1 |
| 中柱上吊車鋼斜梯簡圖 | E2 |
| 邊柱上吊車鋼斜梯簡圖 | E3 |
| 繞柱上吊車鋼斜梯簡圖(73°) | E4 |
| 繞柱上吊車鋼斜梯簡圖(59°) | E5 |
| 上吊車平臺SP-1、2詳圖 | E6 |
| 上吊車平臺SP-3、4詳圖 | E7 |
| 上吊車中間平臺ZP-1、2詳圖 | E8 |
| 上吊車中間平臺ZP-3，4詳圖 | E9 |
| 上吊車平臺節點 | E10 |
| 上吊車駕駛室小梯A 、B 、C詳圖 | E12 |
| 上吊車平臺SP-1~4材料表 | E13 |
| 上吊車中間平臺ZP-1~4材料表 | E14 |
| F 中柱式鋼螺旋梯 | |
| 中柱式鋼螺旋梯說明 | F1 |
| 中柱式鋼螺旋梯ZWLT-27簡圖 | F2 |
| 中柱式鋼螺旋梯ZWLT-28簡圖 | F3 |
| 中柱式鋼螺旋梯ZWLT-29簡圖 | F4 |
| 中柱式鋼螺旋梯ZWLT-30簡圖 | F5 |
| 中柱式鋼螺旋梯ZWLT-33簡圖 | F6 |
| 中柱式鋼螺旋梯ZWLT-36簡圖 | F7 |
| 中柱式鋼螺旋梯ZWLT-42簡圖 | F8 |
| 中柱式鋼螺旋梯ZWLT-48簡圖 | F9 |
| 中柱式鋼螺旋梯ZWLT-54簡圖 | F10 |
| 中柱式鋼螺旋梯ZWLT-60簡圖 | Fll |
| 中柱式鋼螺旋梯ZNLT-27簡圖 | F12 |
| 中柱式鋼螺旋梯ZNLT-28簡圖 | F13 |
| 中柱式鋼螺旋梯ZNLT-29簡圖 | F14 |
| 中柱式鋼螺旋梯ZNLT-30簡圖 | F15 |
| 中柱式鋼螺旋梯ZNLT-33簡圖 | F16 |
| 中柱式鋼螺旋梯ZNLT-36簡圖 | F17 |
| 中柱式鋼螺旋梯ZNLT-39簡圖 | F18 |
| 中柱式鋼螺旋梯ZNLT-42簡圖 | F19 |
| 中柱式鋼螺旋梯ZNLT-48簡圖 | F20 |
| 中柱式鋼螺旋梯ZNLT-54簡圖 | F21 |
| 中柱式鋼螺旋梯ZNLT-60簡圖 | F22 |
| 中柱式鋼螺旋梯構造詳圖 | F23 |
| 中柱式鋼螺旋梯TZ詳圖 | F27 |
| 中柱式鋼螺旋梯TBl詳圖 | F28 |
| 中柱式鋼螺旋梯TB2詳圖 | F29 |
| 中柱式鋼螺旋梯LTP1詳圖 | F30 |
| 中柱式鋼螺旋梯LTP2詳圖 | F31 |
| 中柱式鋼螺旋梯LTP3詳圖 | F32 |
| 中柱式鋼螺旋梯預埋件詳圖 | F33 |
| 中柱式鋼螺旋梯ZWLT頂蓋詳圖 | F34 |
| 中柱式鋼螺旋梯ZWLT技術經濟指標 | F35 |
| 中柱式鋼螺旋梯ZNLT技術經濟指標 | F36 |
| G 板式鋼螺旋梯 | |
| 板式鋼螺旋梯說明 | Gl |
| 板式鋼螺旋梯BLTA-4210、BLTA-4215簡圖 | G3 |
| 板式鋼螺旋梯BLTA-4810、BLTA-4815簡圖 | G4 |
| 板式鋼螺旋梯BLTA-5110、BLTA-5115簡圖 | G5 |
| 板式鋼螺旋梯BLTA-5710、BLTA-5715簡圖 | G6 |
| 板式鋼螺旋梯BLTA-6010、BLTA-6015簡圖 | G7 |
| 板式鋼螺旋梯BLTB-5410、BLTB-5415簡圖 | G8 |
| 板式鋼螺旋梯BLTB-6010、BLTB-6015簡圖 | G9 |
| 板式鋼螺旋梯BLTB-6610、BLTB-6615簡圖 | GI0 |
| 板式鋼螺旋梯BLTB-7210、BLTB-7215簡圖 | Gll |
| 板式鋼螺旋梯BLTB-7810、BLTB-7815簡圖 | G12 |
| 板式鋼螺旋梯構造詳圖 | G13 |
| 板式鋼螺旋梯踏步板材料表 | G14 |
| 板式鋼螺旋梯挑臺詳圖 | G15 |
| 板式鋼螺旋梯明細表 | G16 |
| 板式鋼螺旋梯材料表 | G17 |
樣張
更正信息
