15J001：圍墻大門
- 圖集編號
- 15J001
- 圖集名稱
- 圍墻大門
- 定價
- 79.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 中冶京誠工程技術有限公司
內容簡介
本圖集，適用于新建、改建、擴建的民用建筑和工業建筑的圍墻大門?？晒┰O(shè)計選用與施工安裝。
圖集內容主要包括：平開圍墻大門、推拉圍墻大門、折疊圍墻大門，電動伸縮大門、電動懸臂平移大門、旋轉人行門、汽車道閘、升降柱、金屬圍欄、圍墻的選用及構造節點詳圖。
圖集按照新的標準規范，對原圖集03J001《圍墻大門》進行修編，增加了電動懸臂平移大門、旋轉人行門、汽車道閘、升降柱、金屬圍欄、圍墻等內容，進一步擴大了適用范圍 。圖集內容豐富、品種多樣、構造詳細、實用性強，能夠滿足設計和施工的需要。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 1 平開圍墻大門 | |
| 平開圍墻大門說明 | 7 |
| 平開圍墻大門選用表 | 8 |

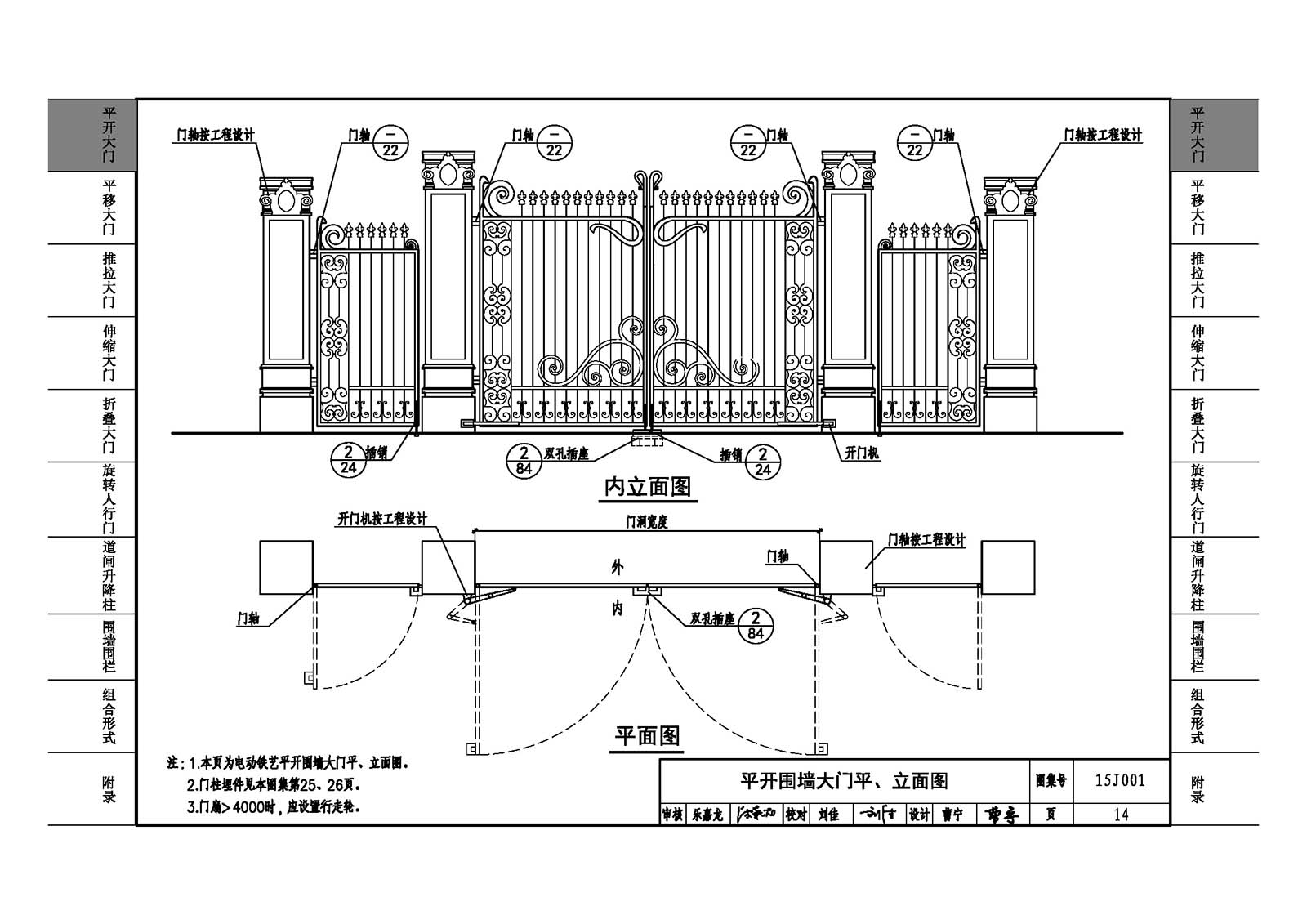

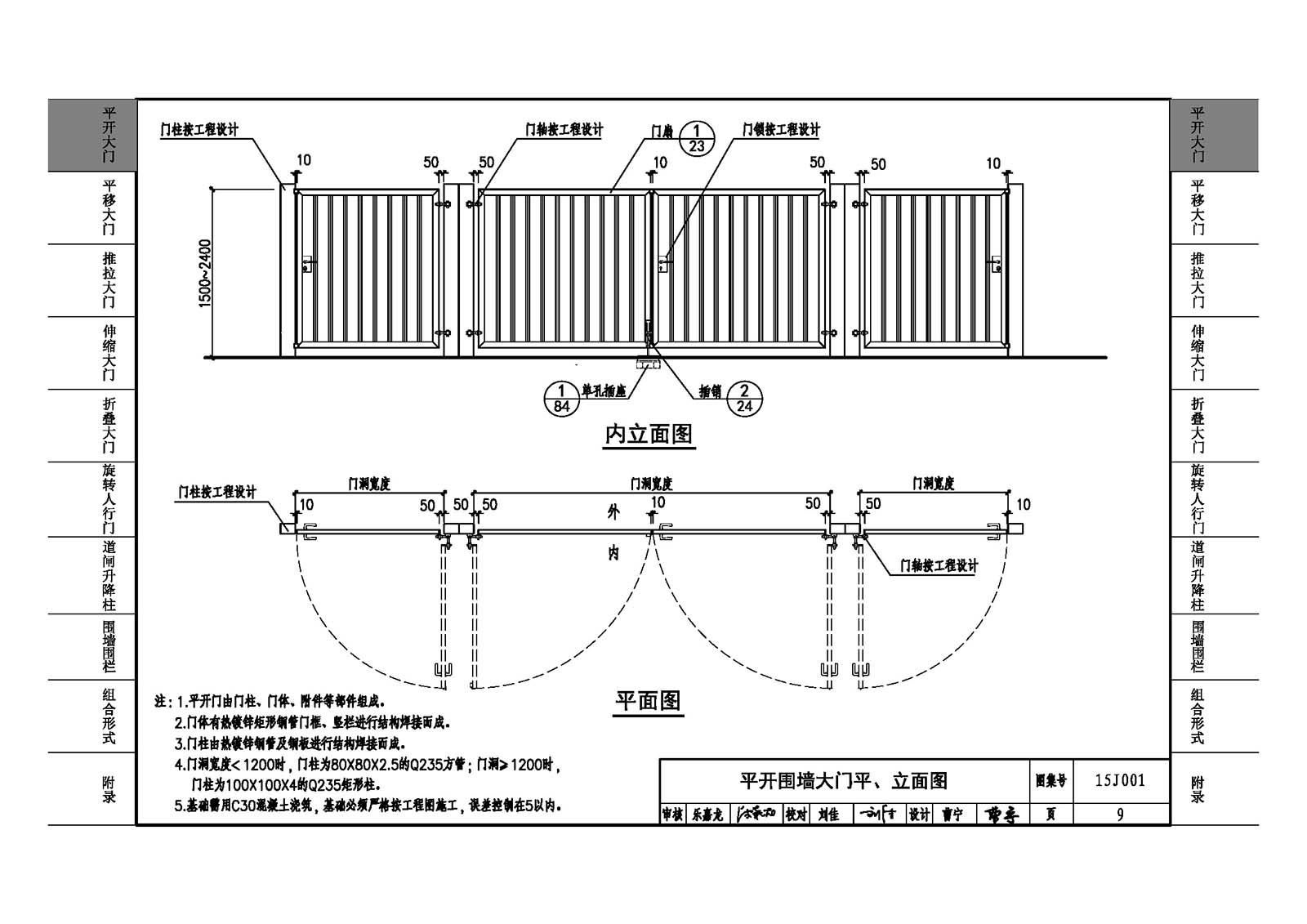

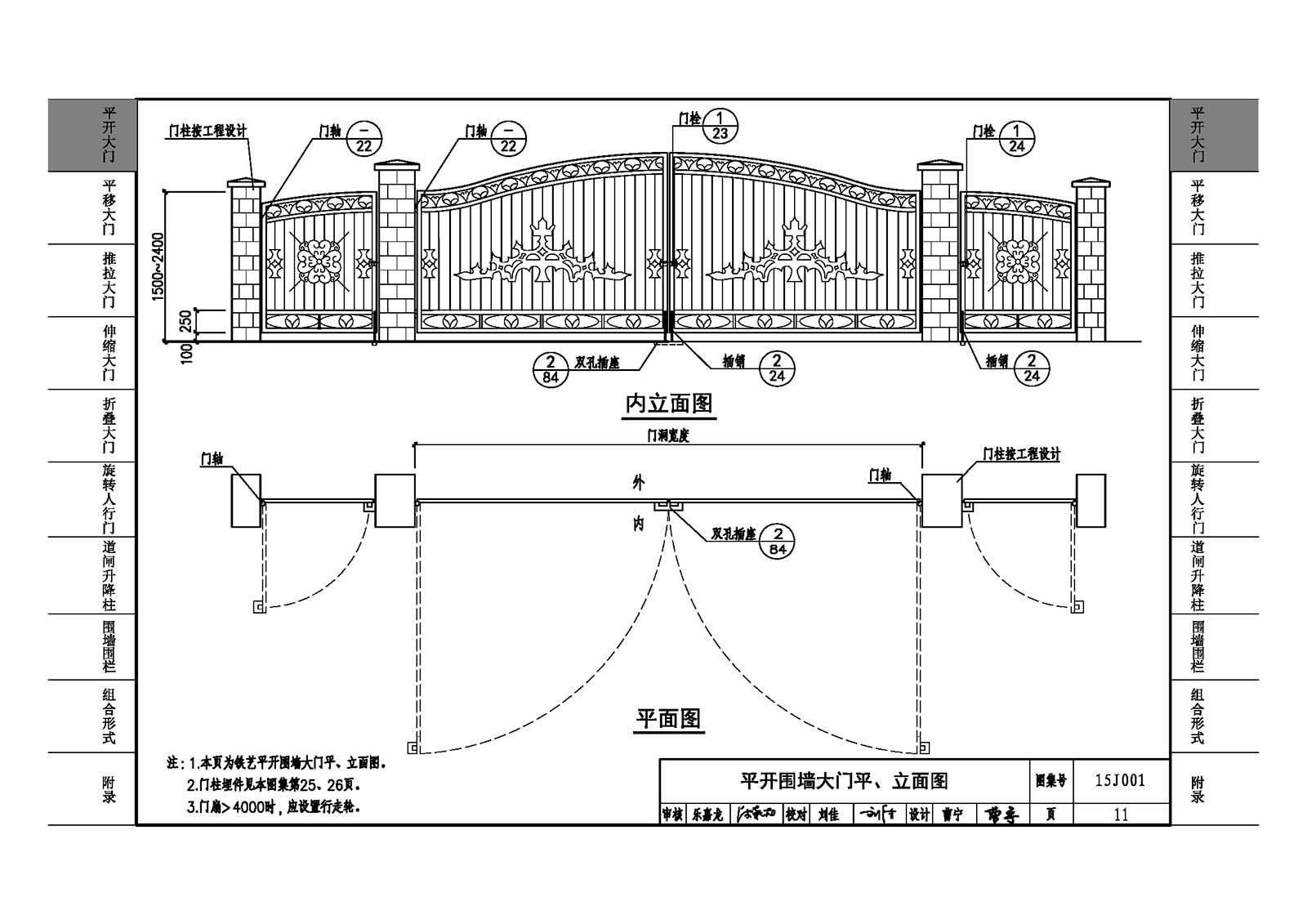

| 平開圍墻大門平、立面圖 | 9 |
| 圍墻大門花飾選用圖 | 16 |
| 圍墻大門花飾選用示例 | 19 |
| 鐵藝平開圍墻大門花飾選用示例 | 20 |
| 型鋼門扇節點圖、門扇花飾選用圖 | 21 |
| 圍墻大門門軸節點圖 | 22 |
| 圍墻大門門栓節點圖 | 23 |
| 圍墻大門門栓及插銷.插座節點圖 | 24 |
| 預埋件節點圖 | 25 |
| 2 電動懸臂平移圍墻大門 | |
| 電動懸臂平移圍墻大門說明 | 27 |
| 電動懸臂平移圍墻大門選用表 | 28 |
| 電動懸臂平移單向圍墻大門平、立面圖 | 29 |
| 電動懸臂平移雙向圍墻大門平、立面圖 | 30 |
| 門扇、防攀越鋸齒.底梁節點圖 | 31 |
| 開門限位器、導高輪、導高板節點圖 | 32 |
| 后支撐輪、頂梁拼接及連接件節點圖 | 33 |
| 扶門柱節點圖 | 34 |
| 關門柱節點圖 | 35 |
| 單向電動懸臂平移圍墻大門基礎及電源線管安裝圖 | 36 |
| 雙向電動懸臂平移圍墻大門基礎及電源線管安裝圖 | 37 |
| 3 推拉圍墻大門 | |
| 推拉圍墻大門說明 | 38 |
| 推拉圍墻大門選用表 | 39 |
| 推拉圍墻大門平.立面圖 | 40 |
| 門扇、門擋節點圖 | 50 |
| 門扇、底梁節點圖 | 51 |
| 導向輪節點圖 | 52 |
| 行走輪、導軌節點圖 | 53 |
| 行走輪節點圖及相關技術參數 | 54 |
| 電動單向推拉圍墻大門預埋件安裝圖 | 55 |
| 電動雙向推拉圍墻大門預埋件安裝圖 | 56 |
| 導軌安裝詳圖 | 57 |
| 導軌及預埋件用量表 | 58 |
| 電動單向推拉圍墻大門電源線管安裝圖及材料表 | 59 |
| 電動雙向推拉圍墻大門電源線管安裝圖及材料表 | 60 |
| 4 伸縮圍墻大門 | |
| 伸縮圍墻大門說明 | 61 |
| 單向伸縮圍墻大門選用圖 | 62 |
| 雙向伸縮圍墻大門選用圖 | 63 |
| 伸縮圍墻邊門選用圖 | 64 |
| 電動伸縮圍墻大門平、立、剖面圖 | 65 |
| 門型選用圖 | 66 |
| 門體花型選用圖 | 68 |
| 單向伸縮圍墻大門暗裝式導軌、電源線管安裝圖 | 70 |
| 單向伸縮圍墻大門明裝式導軌、電源線管安裝圖 | 71 |
| 雙向伸縮圍墻大門暗裝式導軌、電源線管安裝圖 | 72 |
| 雙向伸縮圍墻大門明裝式導軌、電源線管安裝圖 | 73 |
| 導軌安裝詳圖 | 74 |
| 伸縮門門墩做法 | 75 |
| 導軌、預埋件用量表 | 76 |
| 單、雙向仲縮圍墻大門電源線管用量表 | 77 |
| 5 折疊圍墻大門 | |
| 折疊圍墻大門說明 | 78 |
| 折疊圍墻大門選用表 | 79 |
| 折疊無軌圍墻大門平、立面圖 | 80 |
| 折疊有軌圍墻大門平、立面圖 | 82 |
| 門軸、門擋、行走輪節點圖 | 83 |
| 單、雙孔插座節點圖 | 84 |
| 導軌及預埋件安裝詳圖 | 85 |
| 導軌、預埋件用量表 | 86 |
| 6 旋轉人行門 | |
| 旋轉人行門說明 | 87 |

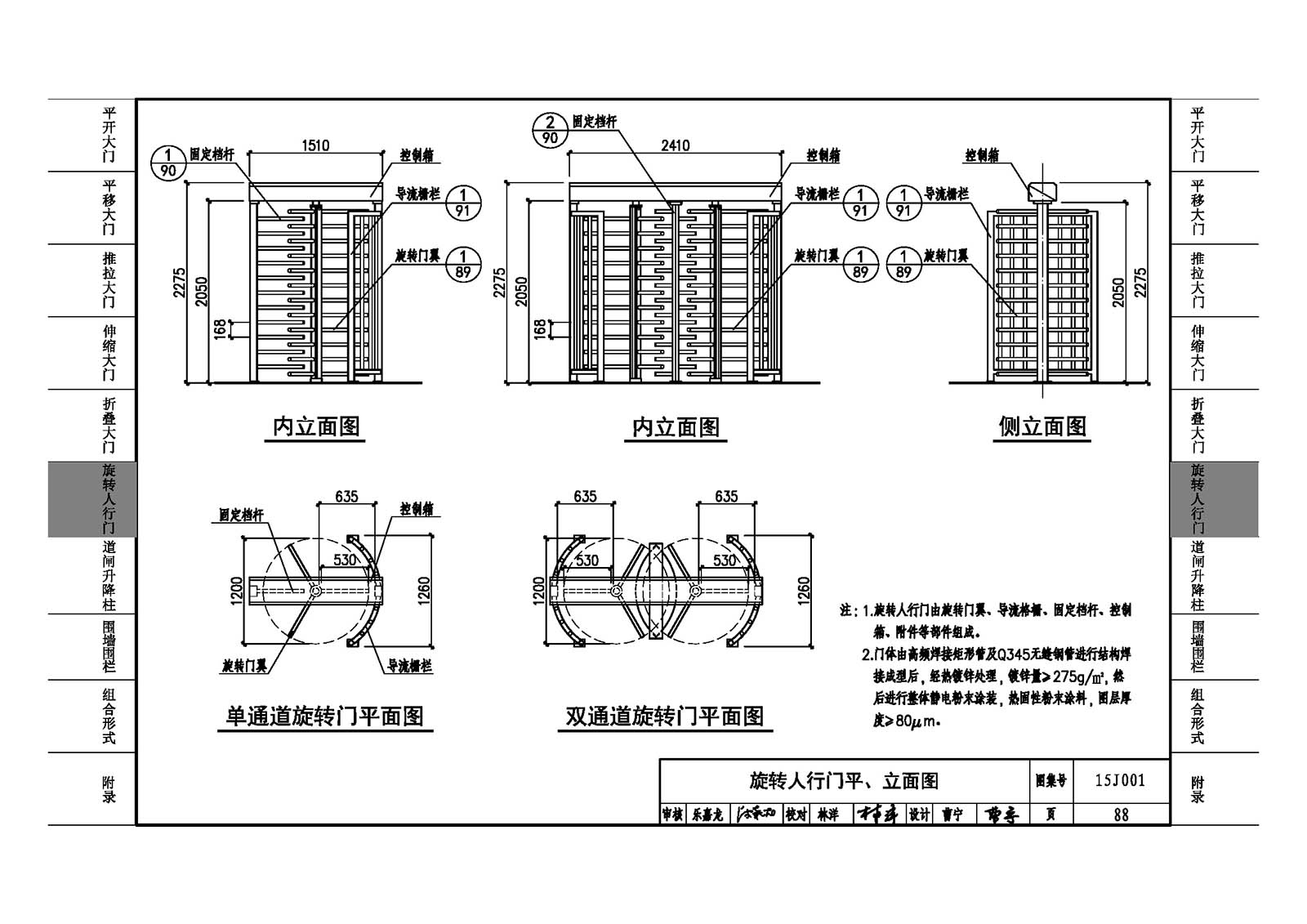

| 旋轉人行門平、立面圖 | 88 |
| 旋轉門翼、連接節點圖 | 89 |
| 固定擋桿節點圖 | 90 |
| 導流柵欄節點圖、工程實例 | 91 |
| 旋轉人行基礎做法、預埋件節點 | 92 |
| 7 汽車道閘、升降柱 | |

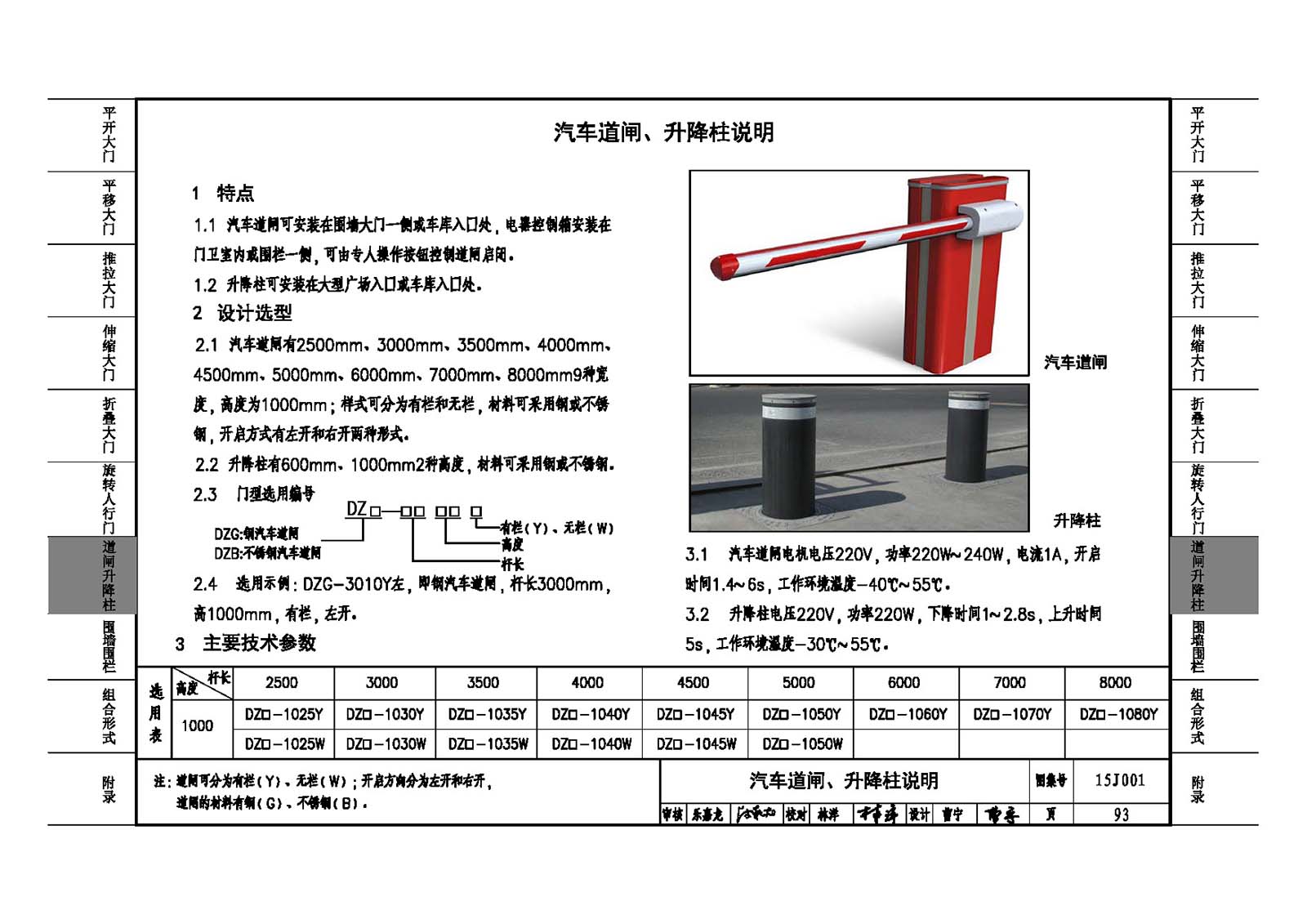

| 汽車道閘、升降柱說明 | 93 |
| 汽車道閘平、立面圖 | 94 |
| 升降柱平、剖面圖 | 95 |
| 8 圍墻圍欄 | |
| 圍墻圍欄說明 | 96 |
| 圍欄花飾選用示例 | 97 |
| 鍍鋅組合圍欄 | 98 |
| 鋼絲網圍欄 | 100 |
| 圍欄安裝方案及基礎圖 | 104 |
| 鐵藝圍墻 | 105 |
| 圍墻基礎 | 109 |
| 圍墻基礎、節點詳圖 | 110 |
| 防攀附件 | 111 |
| 門柱 | 112 |
| 門柱基礎 | 116 |
| 墻體外飾面材料做法選用表 | 117 |
| 9 大門組合形式 | |
| 大門組合形式 | 119 |
| 10 附件 | |
| 開門機 | 124 |
