16G519：多、高層民用建筑鋼結構節點構造詳圖
- 圖集編號
- 16G519
- 圖集名稱
- 多、高層民用建筑鋼結構節點構造詳圖
- 定價
- 49.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集是對01（04）SG519《多、高層民用建筑鋼結構節點構造詳圖》的修編，適用于多、高層民用建筑鋼結構的節點設計。
本次修編主要是對原圖集根據近年的規范規程修編情況，主要是《建筑抗震設計規范》GB50011-2010、《高層民用建筑鋼結構技術規程》JGJ99-2015并參考了《鋼結構設計規范》GB50017-201X的報批稿，做了適應性的修改，并依據多高層鋼結構設計的發展，納入了一些新的內容。
主要包括梁柱連接節點構造、柱拼接節點構造、鋼柱腳節點構造、支撐和框架的連接節點構造、樓板連接節點構造等內容。其中鋼筋桁架樓承板連接節點、伸臂桁架和腰桁架相關節點等內容是根據設計技術發展新增的內容。同時對原圖集的一些內容也做了一些刪減。
備注
替代01SG519 、01（04）G519
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 節點計算要點和構造要求 | 4 |
| 柱拼接 | |
| 框架節點構造詳圖索引、柱的工地拼接(一) | 8 |
| 柱的工地拼接(二) | 9 |

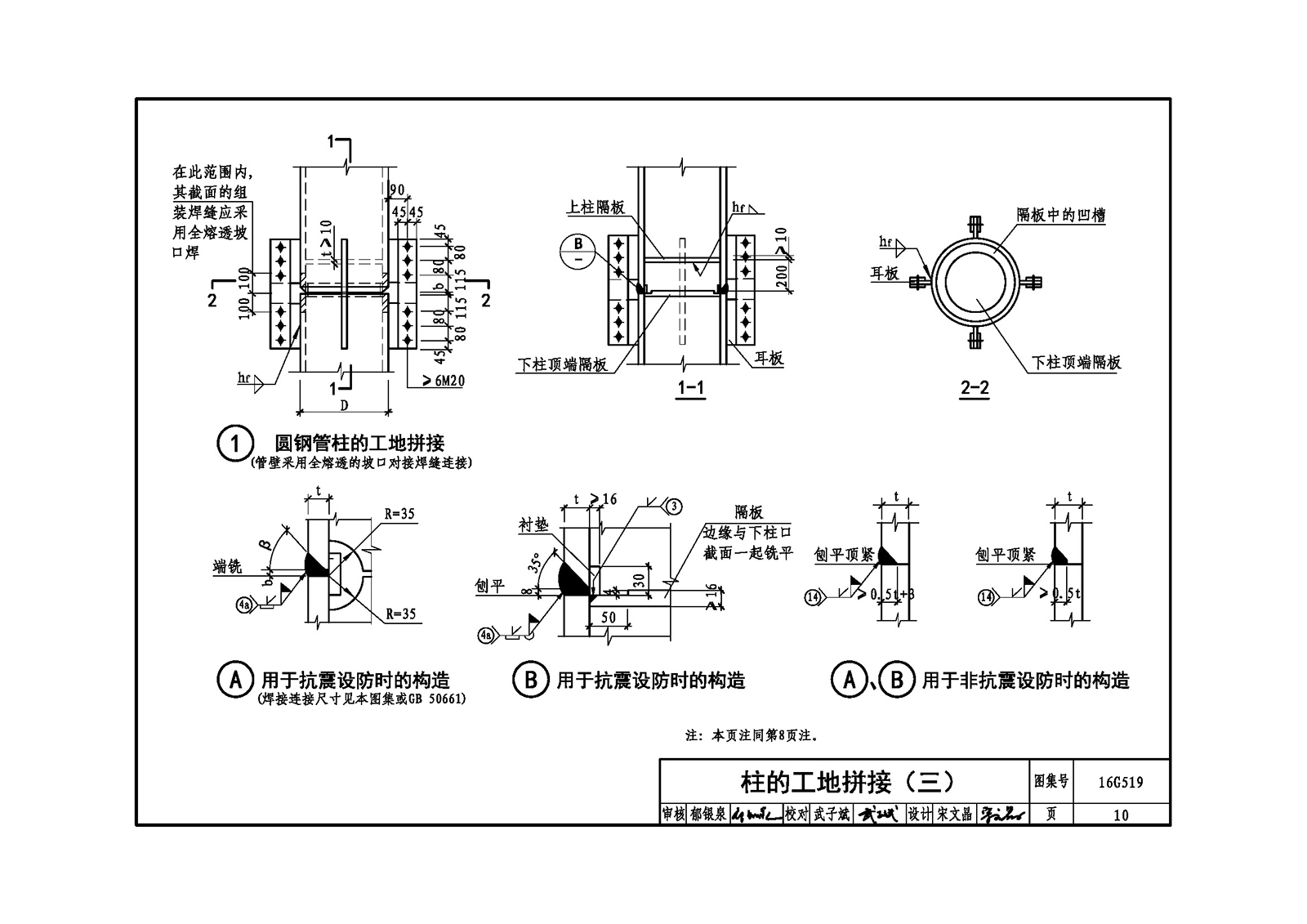

| 柱的工地拼接(三) | 10 |
| 變截面H形截面邊柱的工廠拼接 | 11 |

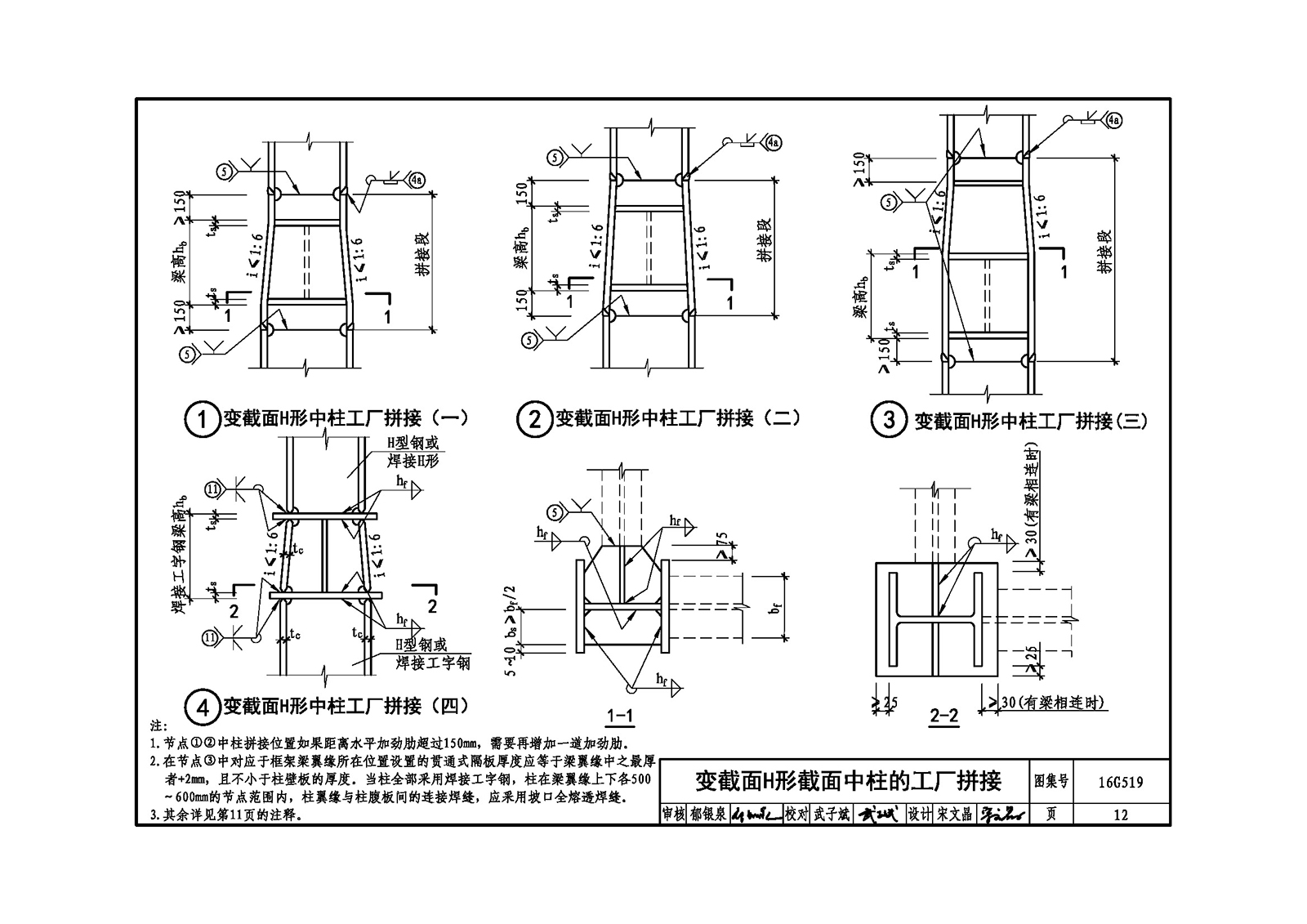

| 變截面H形截面中柱的工廠拼接 | 12 |
| 箱形截面柱的工廠拼接 | 13 |
| 箱形截面柱及圓鋼管柱的工廠拼接 | 14 |
| 箱形截面柱與十字形截面柱的工廠拼接 | 15 |
| 箱形截面柱與H形截面柱的工廠拼接 | 16 |
| 圓鋼管柱與型鋼混凝土柱連接節點 | 17 |
| 梁柱連接 | |
| 柱兩側梁高不等時柱內水平如勁肋的設置 | 18 |
| H形柱腹板在節點域厚度不足時的補強措施 | 19 |
| 梁與框架柱的剛性連接構造(一) | 20 |

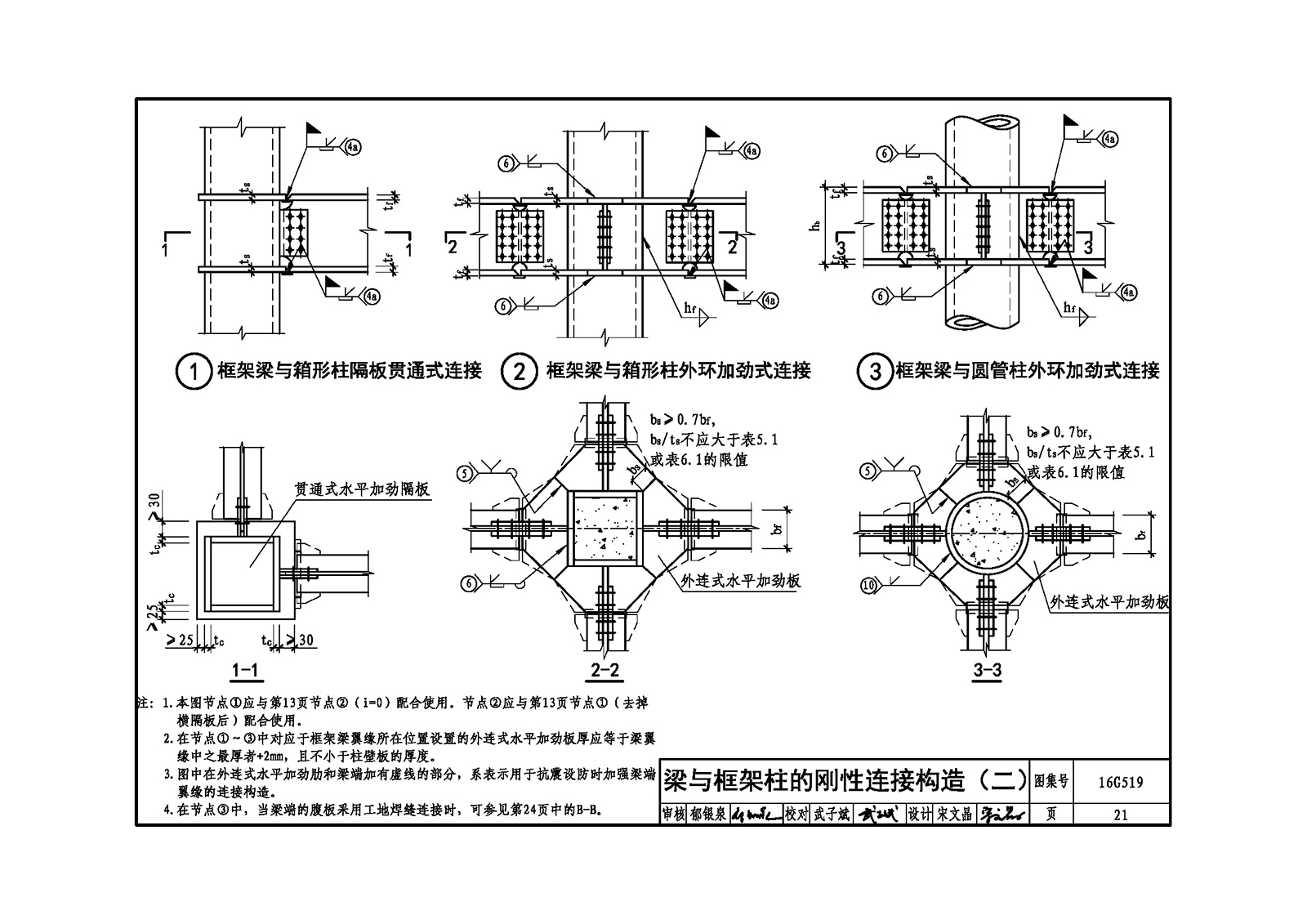

| 梁與框架柱的剛性連接構造(二) | 21 |
| 梁與框架柱的剛性連接構造(三) | 22 |
| 梁與框架柱的剛性連接構造(四) | 23 |

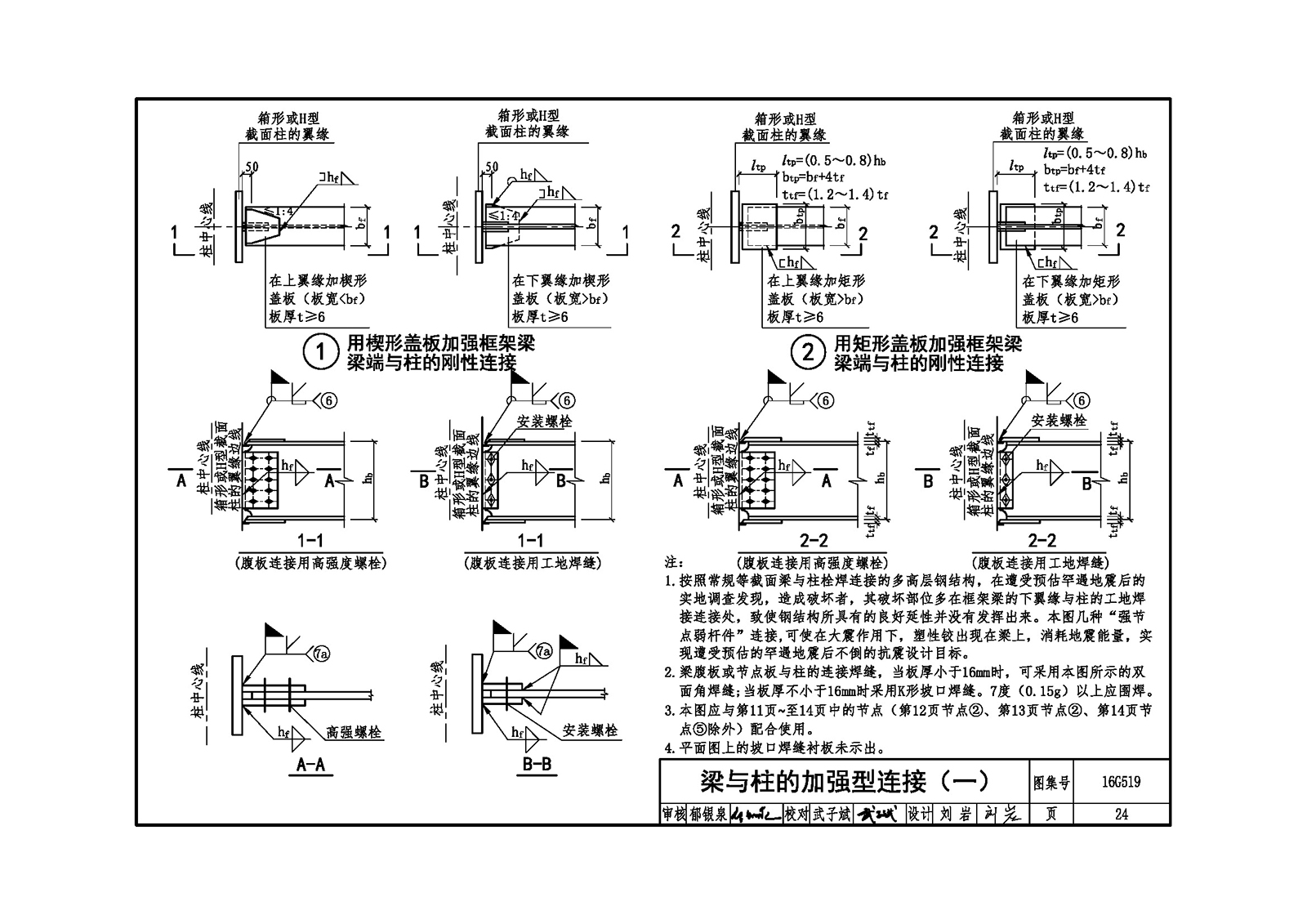

| 梁與柱的加強型連接(一) | 24 |
| 梁與柱的加強型連接(二) | 25 |

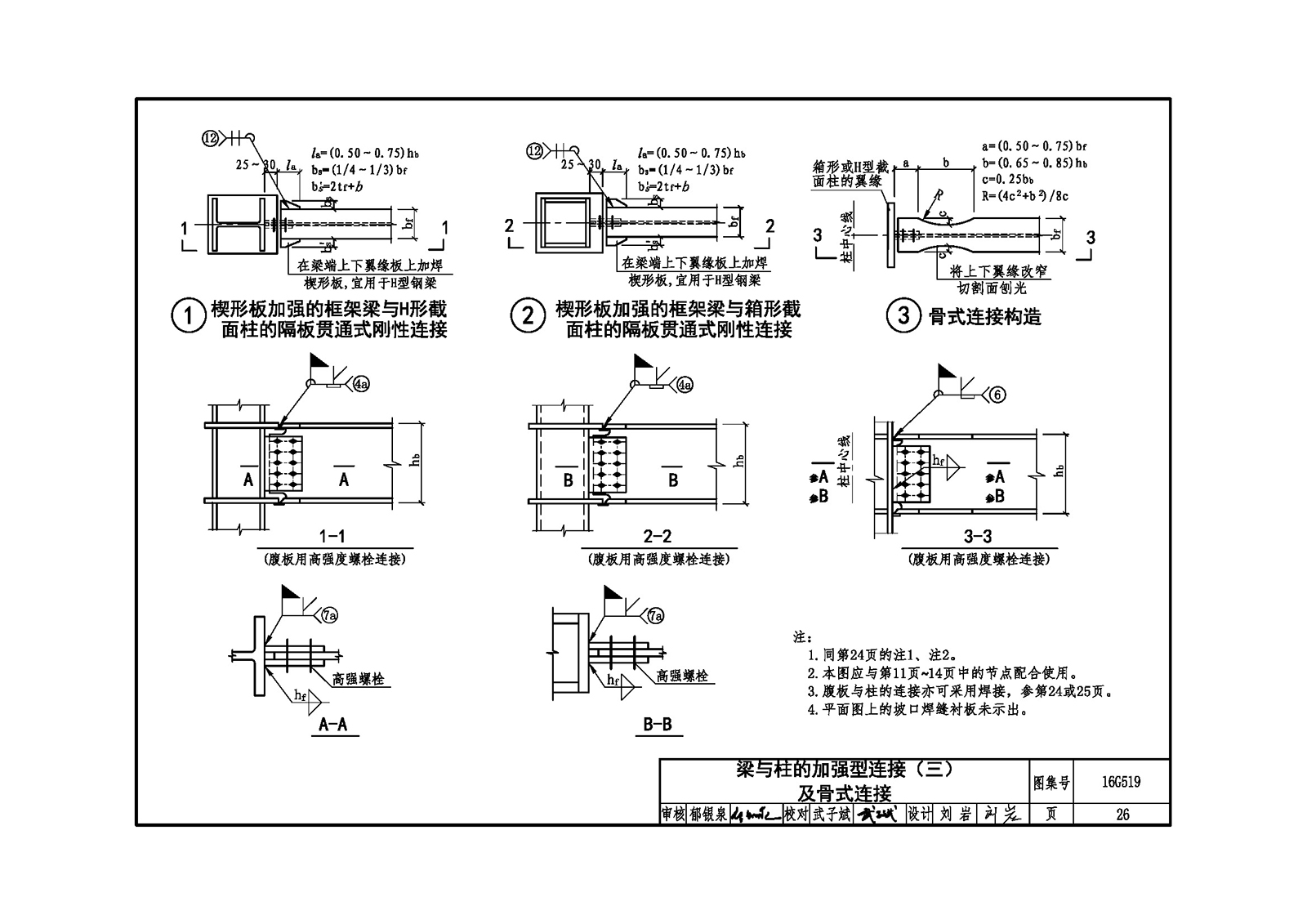

| 梁與柱的加強型連接(三)及骨式連接 | 26 |
| 懸臂梁段與柱的工廠焊接和與中間梁段的工地拼接構造 | 27 |
| 梁與柱的絞接連接構造 | 28 |
| 主次梁連接、梁腹板開洞、梁拼接 | |

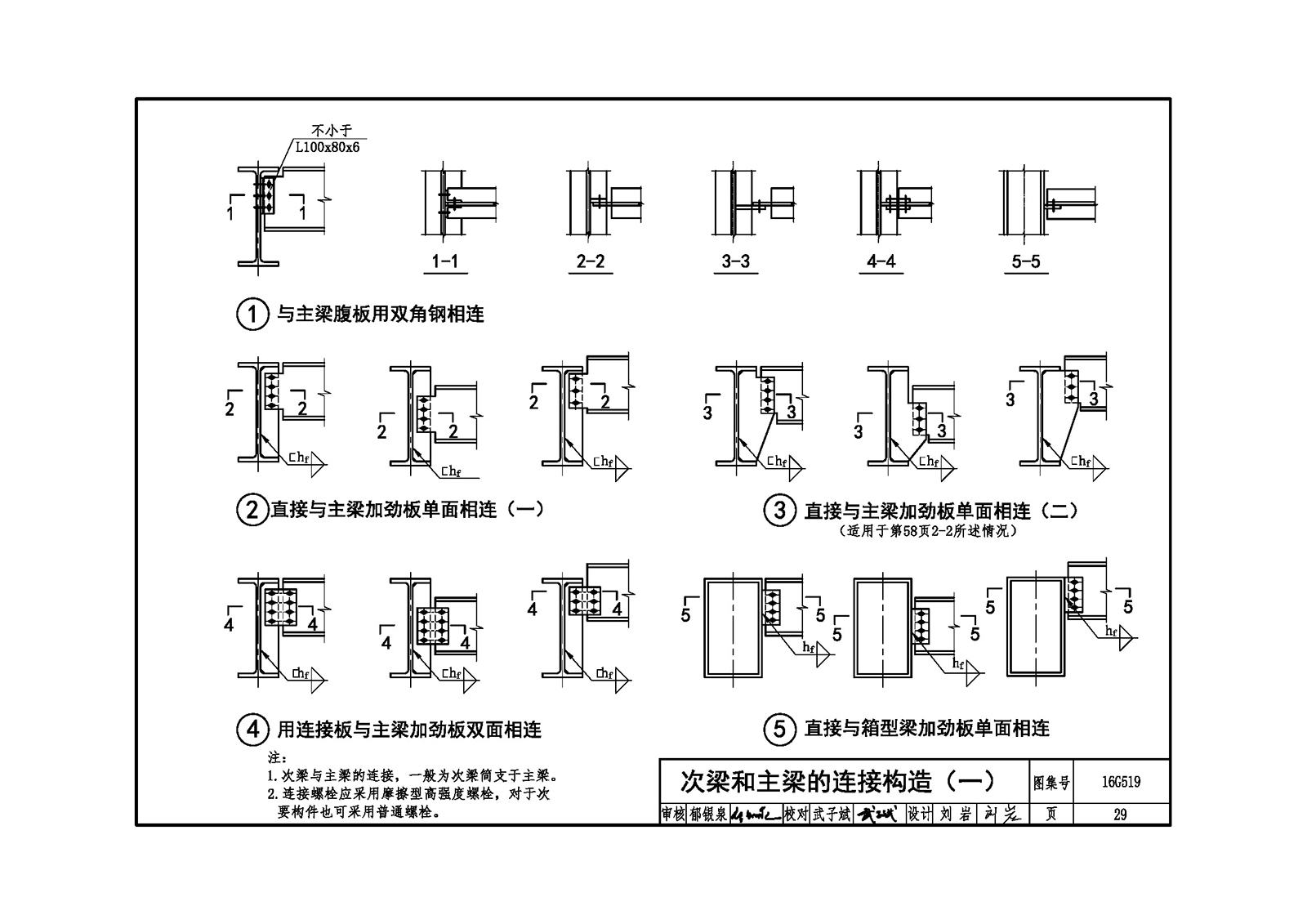

| 次梁和主梁的連接構造(一) | 29 |
| 次梁和主梁的連接構造(二) | 30 |
| 次梁和主梁的連接構造(三) | 31 |
| 梁腹板洞口的補強措施 | 32 |
| 梁的工廠拼接構造 | 33 |
| 柱腳節點 | |
| 外露式工字形截面柱的絞接柱腳構造 | 34 |

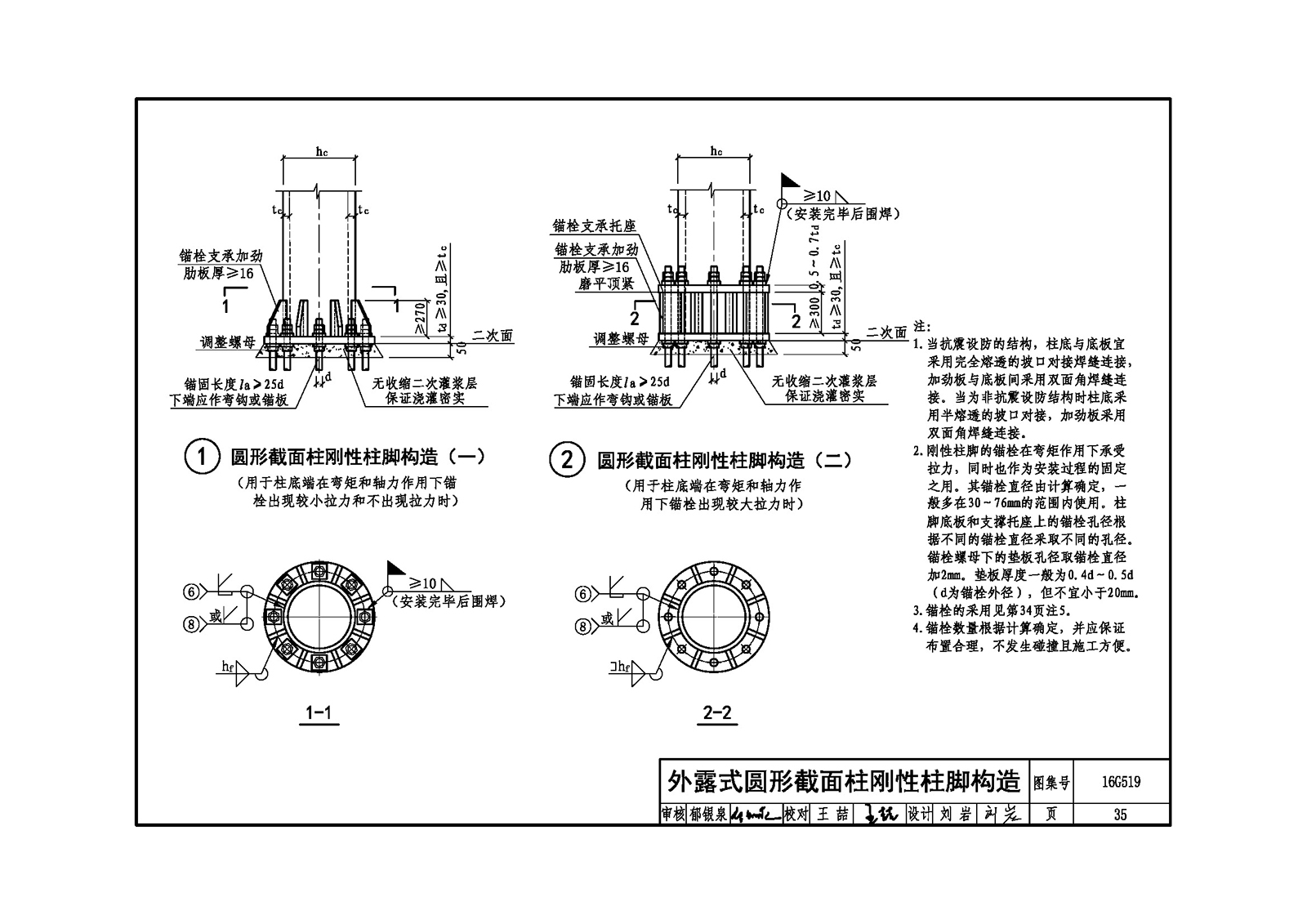

| 外露式圓形截面柱剛性柱腳構造 | 35 |
| 外露式箱形截面柱剛性柱腳構造 | 36 |
| 外露式H形截面柱及十字形截面柱的剛接柱腳構造 | 37 |
| 外露式柱腳抗剪鍵的設置及其柱腳的防護措施 | 38 |
| 外包式剛性柱腳構造 | 39 |
| 垣入式剛性柱腳構造 | 40 |
| 柱腳錨栓固定支架 | 41 |
| 中心支撐節點 | |
| 中心支撐的類型及其構造要求 | 42 |
| 支撐斜桿在框架節點處的連接構造(一) | 43 |
| 支撐斜桿在框架節點處的連接構造(二) | 44 |
| 支撐斜桿在框架節點處的連接構造(三) | 45 |
| 支撐斜桿在框架節點處的連接構造(四) | 46 |

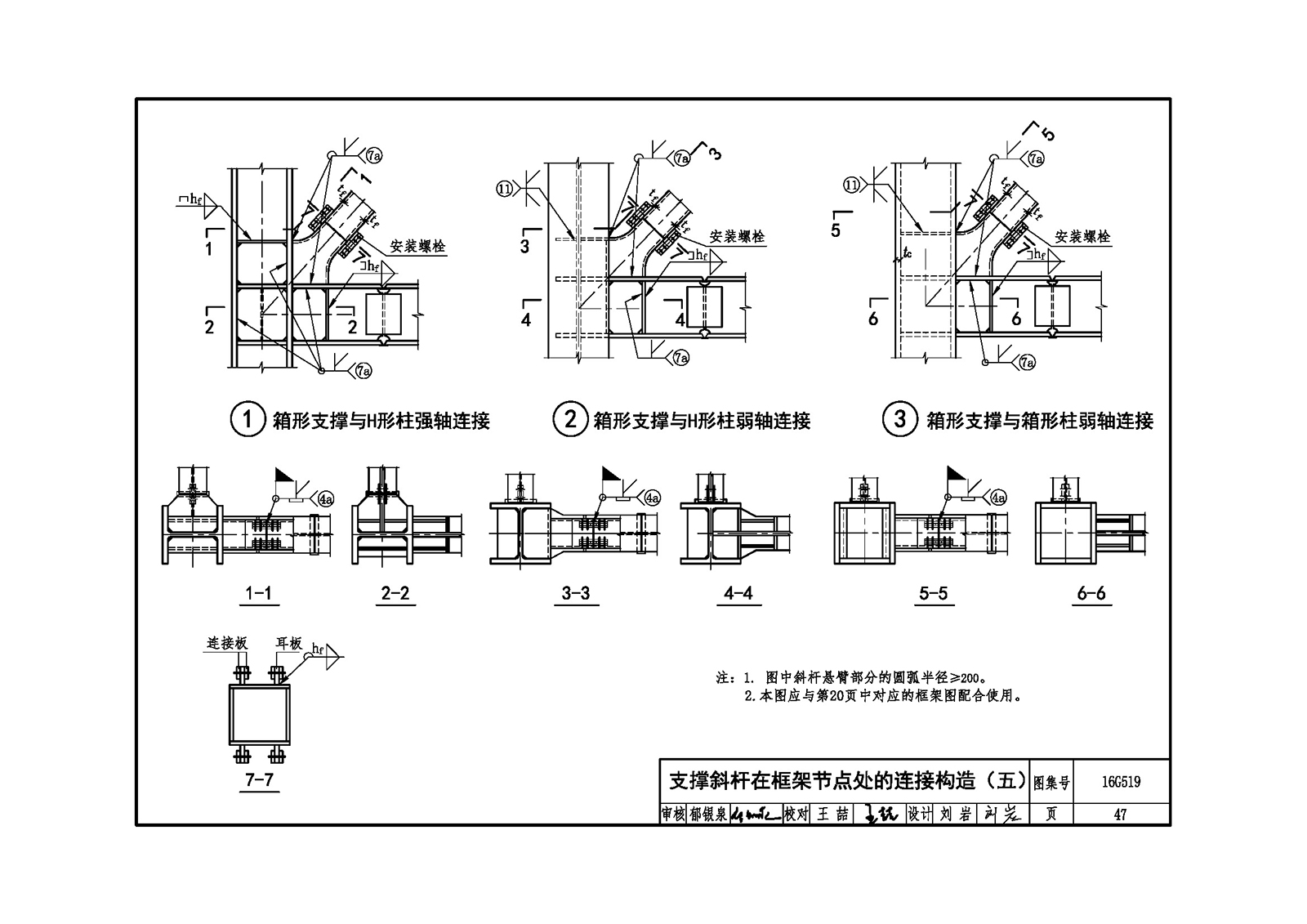

| 支撐斜桿在框架節點處的連接構造(五) | 47 |
| 支撐斜桿在框架節點處的連接構造(六) | 48 |
| 支撐斜桿在框架節點處的連接構造(七) | 49 |
| 支撐斜桿在框架節點處的連接構造(八) | 50 |
| 支撐斜桿在框架節點處的連接構造(九) | 51 |
| 人字形支撐與框架橫梁的連接節點(一) | 52 |
| 人字形支撐與框架橫梁的連接節點(二) | 53 |
| 十字形交叉支撐的中間連接節點 | 54 |
| 交叉支撐在橫梁交叉點處的連接 | 55 |
| 偏心支撐節點 | |
| 偏心支撐的類型及其構造要求 | 56 |
| 偏心支撐的連接構造 | 57 |
| 樓板節點 | |
| 抗震設防時框架梁的側向支撐連接構造 | 58 |
| 壓型鋼板大樣 | 59 |

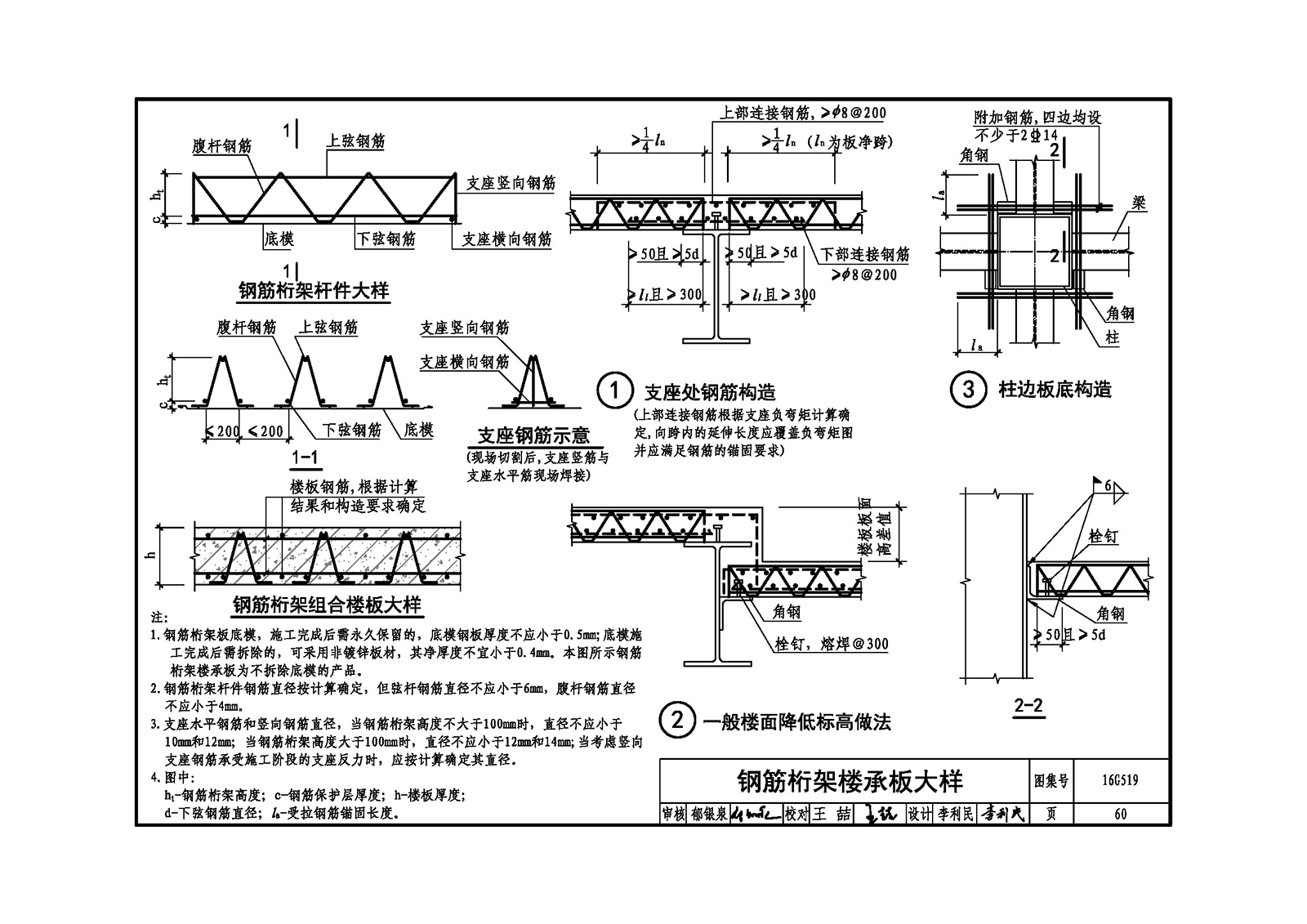

| 鋼筋桁架樓承板大樣 | 60 |
| 栓釘抗剪連接件構造 | 61 |
| 壓型鋼板的邊緣節點 | 62 |
| 鋼筋析架樓承板的邊緣節點 | 63 |
| 壓型鋼板及鋼筋桁架樓承板開孔時的補強措施 | 64 |
| 其他節點 | |
| 加強層腰桁架連接節點 | 65 |
| 加強層伸臂桁架連接節點 | 66 |
| 屈曲約束支撐的連接構造(一) | 67 |
| 屈曲約束支撐的連接構造(二) | 68 |
| 鋼板剪力墻構造 | 69 |
| 焊縫圖例 | 70 |
