15MR105：城市道路與開放空間低影響開發雨水設施

圖集編號

15MR105

圖集名稱

城市道路與開放空間低影響開發雨水設施

定價

158.00 元

開本

8 開

主編單位

北京市市政工程設計研究總院有限公司
中國城市建設研究院有限公司
北京建筑大學

圖集咨詢

圖集購買

內容簡介

本圖集適用于新建、改建、擴建的城市道路與開放空間（公園綠地、城市廣場、附屬綠地）的低影響開發項目的雨水綜合控制利用工程的設計、施工。主要內容：城市道路與開放空間用地范圍內的雨水控制與利用工程所能采用的滲、滯、蓄、凈、用、排等多種技術措施，通過總體設計、設施組合、單項設施三個方面，提供了滿足不同階段和深度要求的內容?？傮w設計部分提供了不同路幅型式道路及立交橋以及公園綠地、廣場等開放空間的雨水控制與利用設施布置。設施組合部分提供了不同技術措施之間的銜接。單項設施部分提供了包括棄流設施、入滲設施、滯留設施、調蓄設施等各方各種設施的規格、適用條件、技術性能、施工要求等?？傮w設計部分可供規劃、設計及管理人員參考選用。設施組合部分可供設計人員在設計中選用。單項設施部分可直接滿足施工的要求。

目錄	1

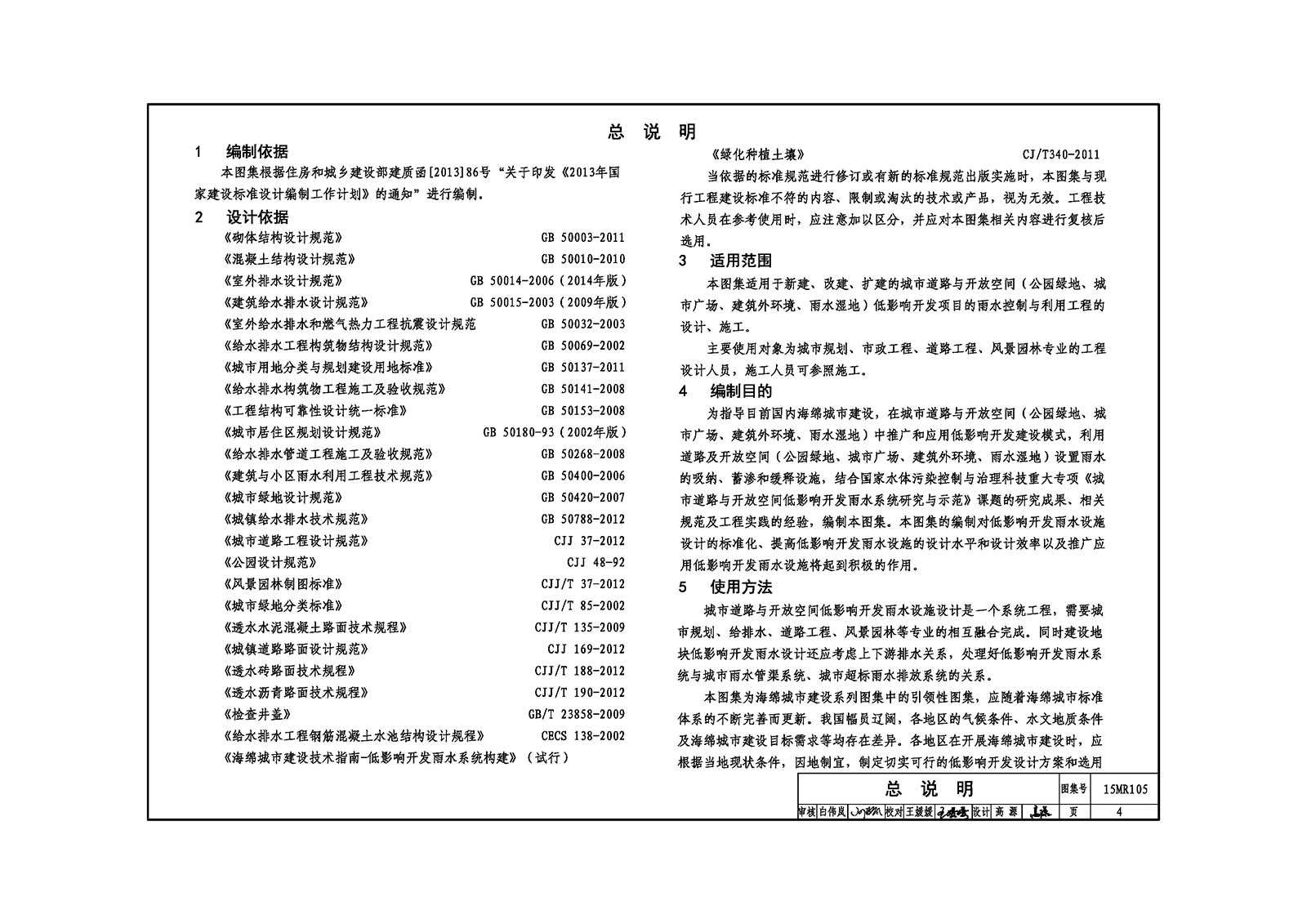

總說明	4
一總體設計及設施組合
1 城市道路
城市道路低影響開發雨水設施設計說明	1-01

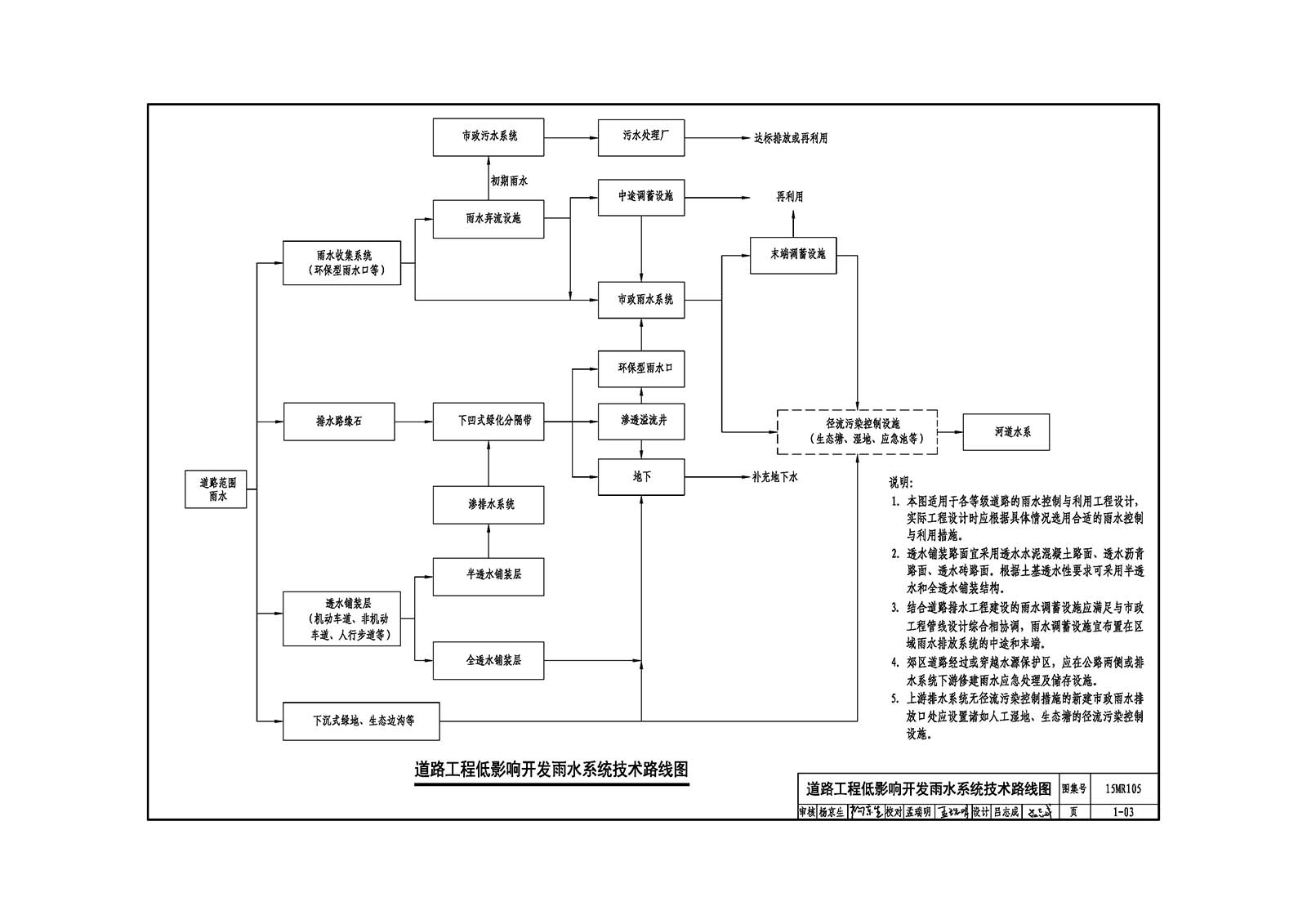

道路工程低影響開發雨水系統技術路線圖	1-03
道路雨水控制與利用設施布置圖(單幅路)	1-04
道路雨水控制與利用設施布置圖(兩幅路)	1-08
道路雨水控制與利用設施布置圖(三幅路)	1-13
道路雨水控制與利用設施布置圖(四幅路)	1-19
立交橋區雨水塘布置示意圖	1-21
立交橋區雨水生態塘系統圖	1-22
現狀立交橋區雨水調蓄池布置示意圖	1-23
透水瀝青路面排水設施組合圖	1-24
透水水泥混凝土路面排水設施組合圖	1-27
2 開放空間
城市開放空間低影響開發雨水設施說明	2-01

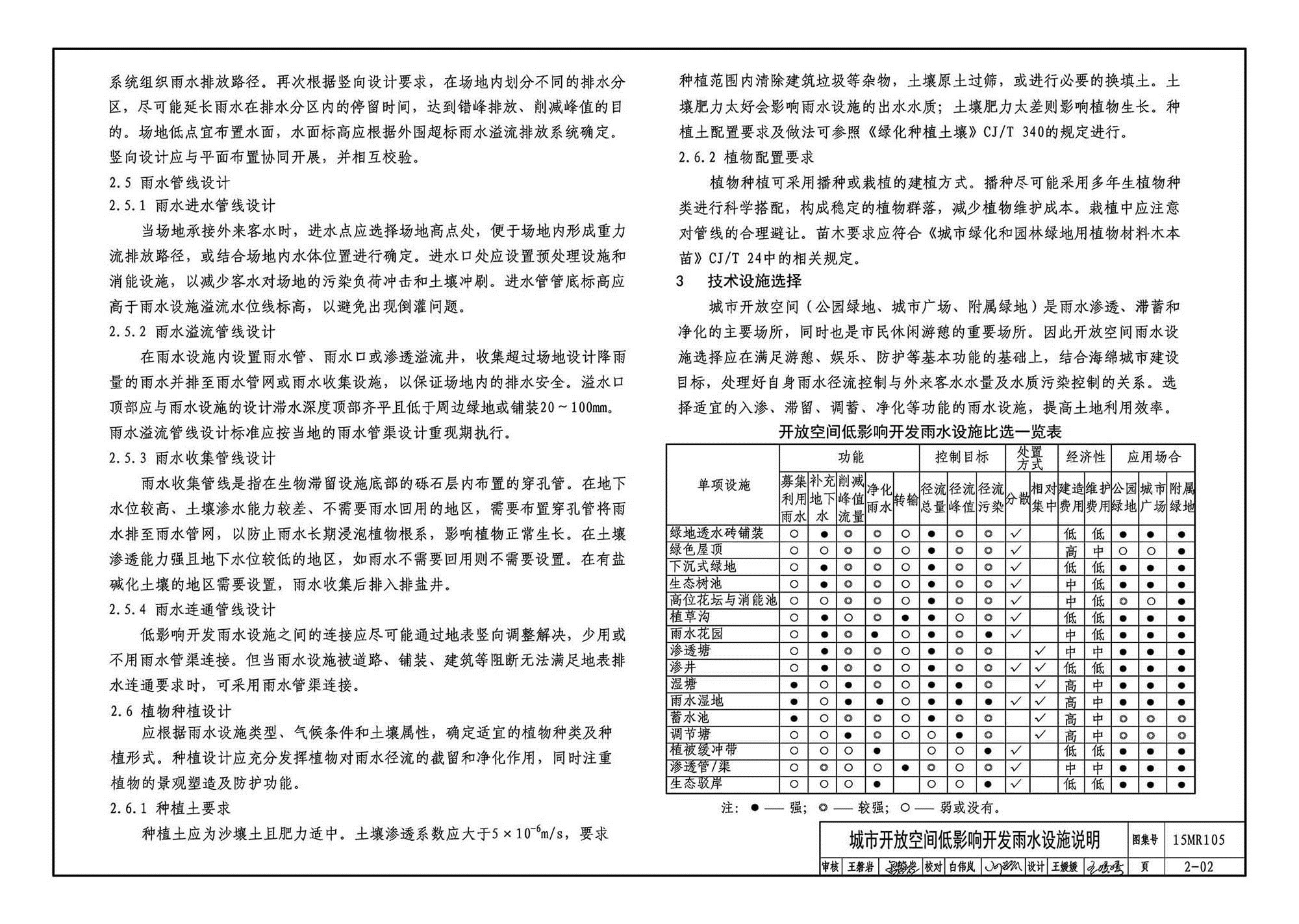

城市開放空間雨水控制與利用技術路線圖	2-03
2.1 公園綠地
公園綠地低影響開發雨水設施說明	2-04

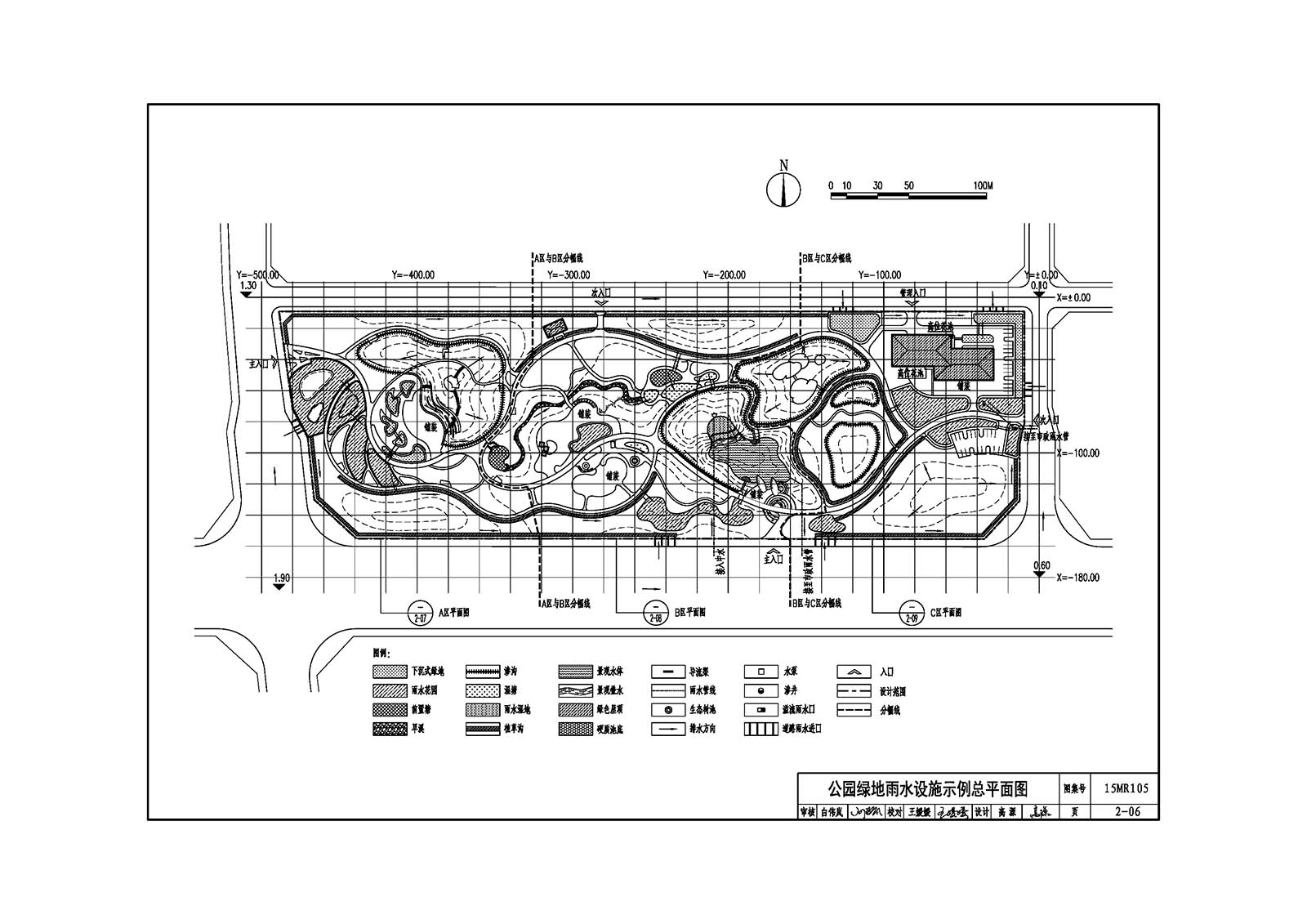

公園綠地雨水設施示例總平面圖	2-06
公園綠地雨水設施示例平面圖-A 區	2-07
公園綠地雨水設施示例平面圖-B 區	2-08
公園綠地雨水設施示例平面圖-C 區	2-09
公園綠地雨水設施示例豎向圖-A 區	2-10
公園綠地雨水設施示例豎向圖-B 區	2-11
公園綠地雨水設施示例豎向圖-C 區	2-12
公園綠地雨水設施示例組合圖	2-13
公園綠地雨水設施示例種植圖-A 區	2-16
公園綠地雨水設施示例種植圖-B 區	2-17
公園綠地雨水設施示例種植圖-C區	2-18
公園綠地雨水設施示例種植苗木表	2-19
2.2 城市廣場

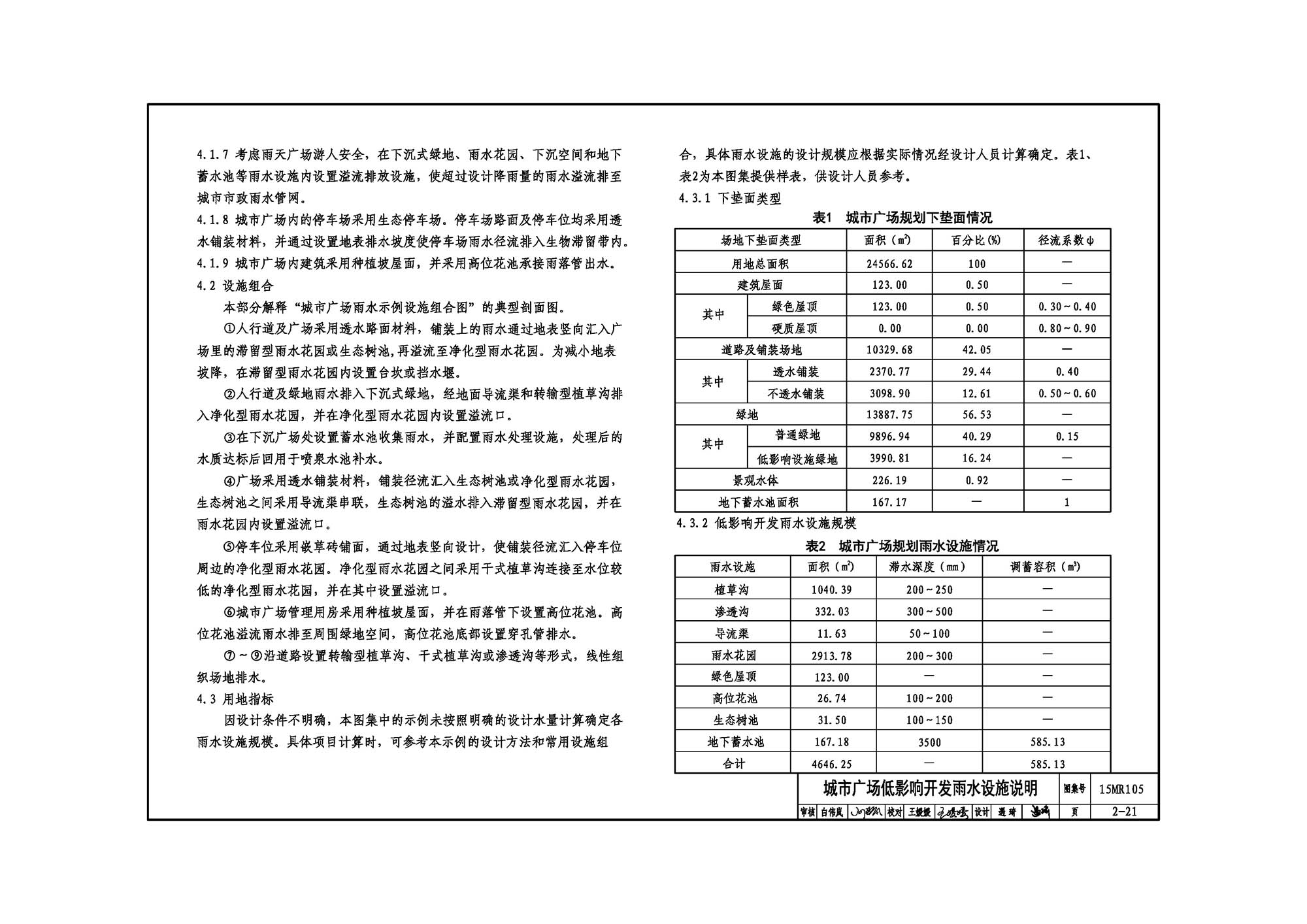

城市廣場低影響開發雨水設施說明	2-20
城市廣場雨水設施示例總平面圖	2-22
城市廣場雨水設施示例豎向圖	2-23
城市廣場雨水設施示例管線圖	2-24
城市廣場雨水設施示例組合索引圖	2-25

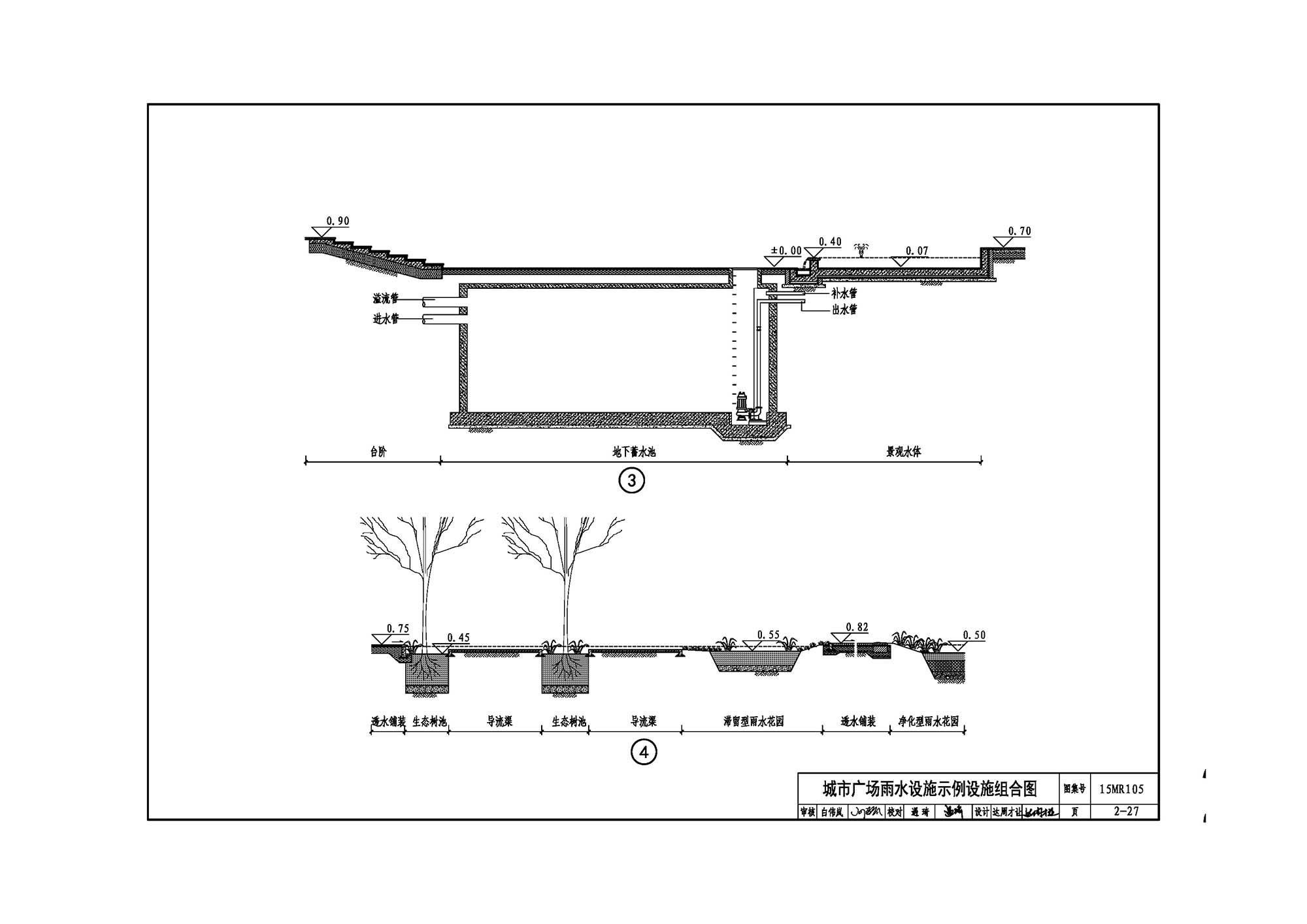

城市廣場雨水設施示例設施組合圖	2-26
城市廣場雨水設施示例種植圖	2-29
城市廣場雨水設施示例種植苗木表	2-30
2.3 建筑外環境
建筑外環境低影響開發雨水設施說明	2-31
建筑外環境雨水設施示例條件圖	2-34
建筑外環境雨水設施示例總平面圖	2-35
建筑外環境雨水設施示例豎向圖	2-36
建筑外環境雨水設施示例管線圖	2-37
建筑外環境雨水設施示例組合索引圖	2-38
建筑外環境雨水設施示例設施組合圖	2-39
建筑外環境雨水設施示例種植圖	2-43
建筑外環境雨水設施示例種植苗木表	2-44
2.4 雨水濕地
雨水濕地設計說明	2-45

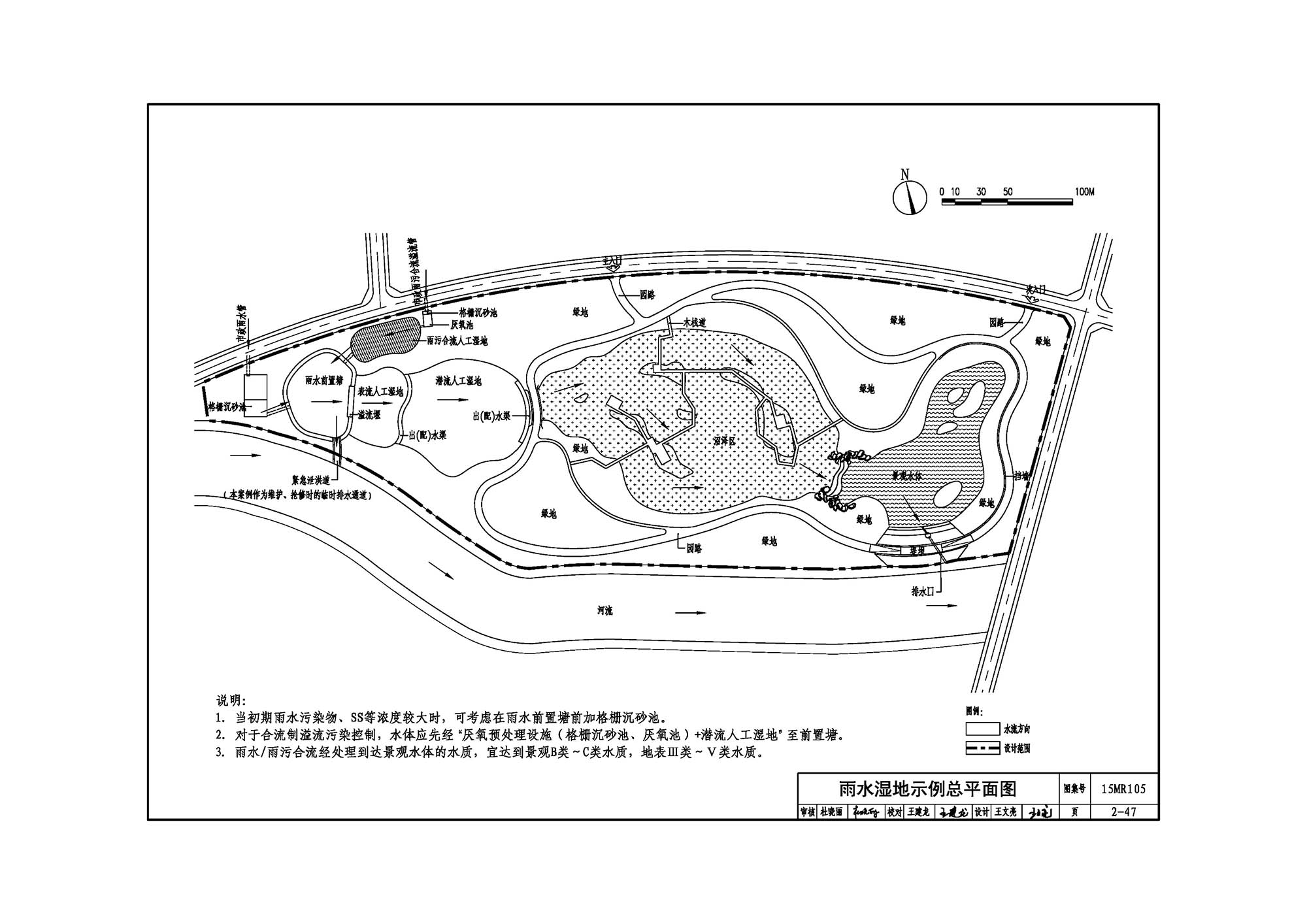

雨水濕地示例總平面圖	2-47

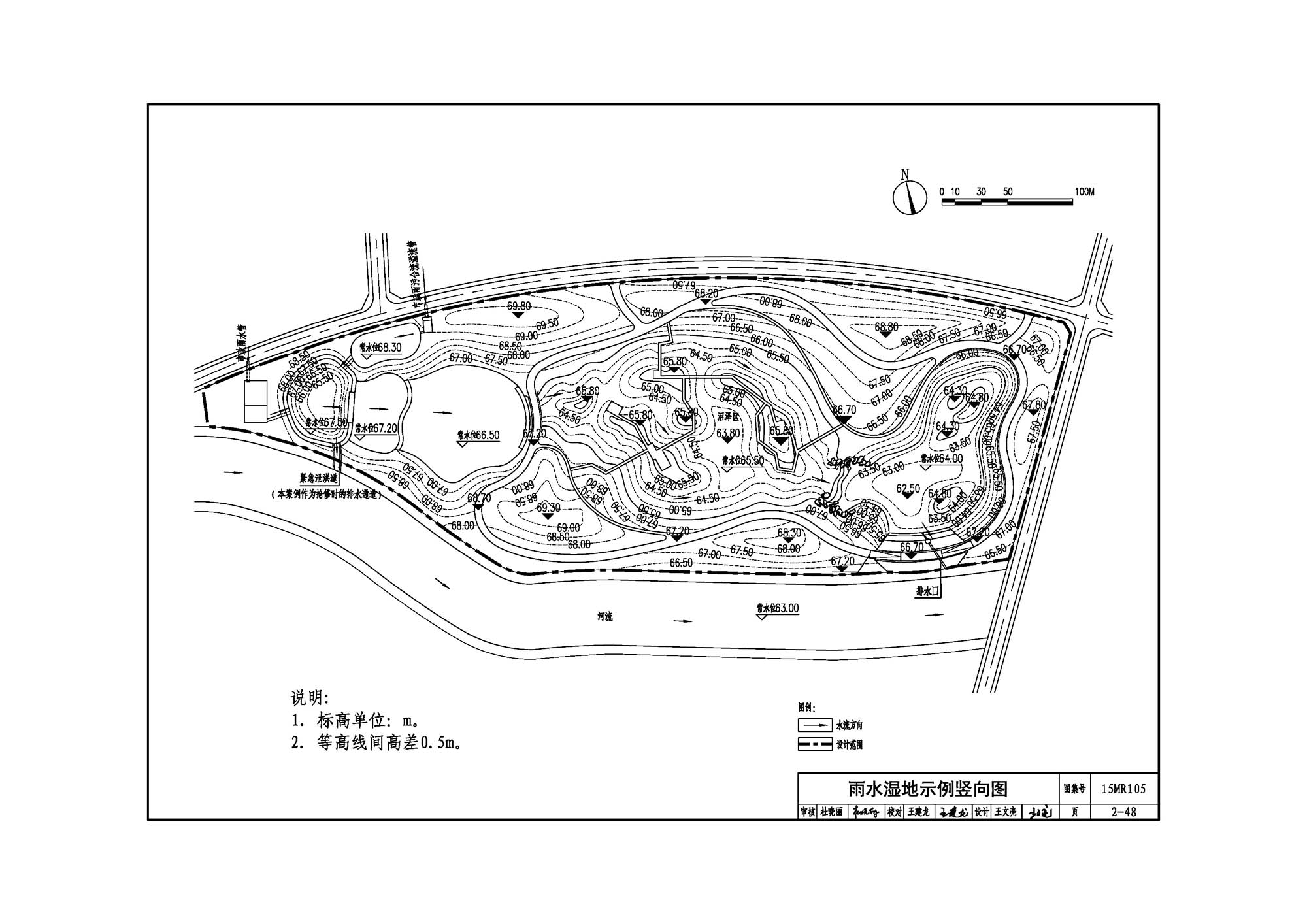

雨水濕地示例豎向圖	2-48
雨水濕地示例設施組合圖	2-49
雨水濕地示例種植圖	2-50
雨水濕地示例種植苗木表	2-51
二單項設施
單項設施說明	3-01
透水瀝青路面I 型結構做法表	3-09
透水瀝青路面E 型III 型結構做法表	3-10
透水水泥混凝土及透水磚鋪裝路面結構做法表	3-11
排水路緣石結構圖	3-12
排水路緣石布置圖	3-13
下沉式綠化分隔帶(入滲型)	3-14

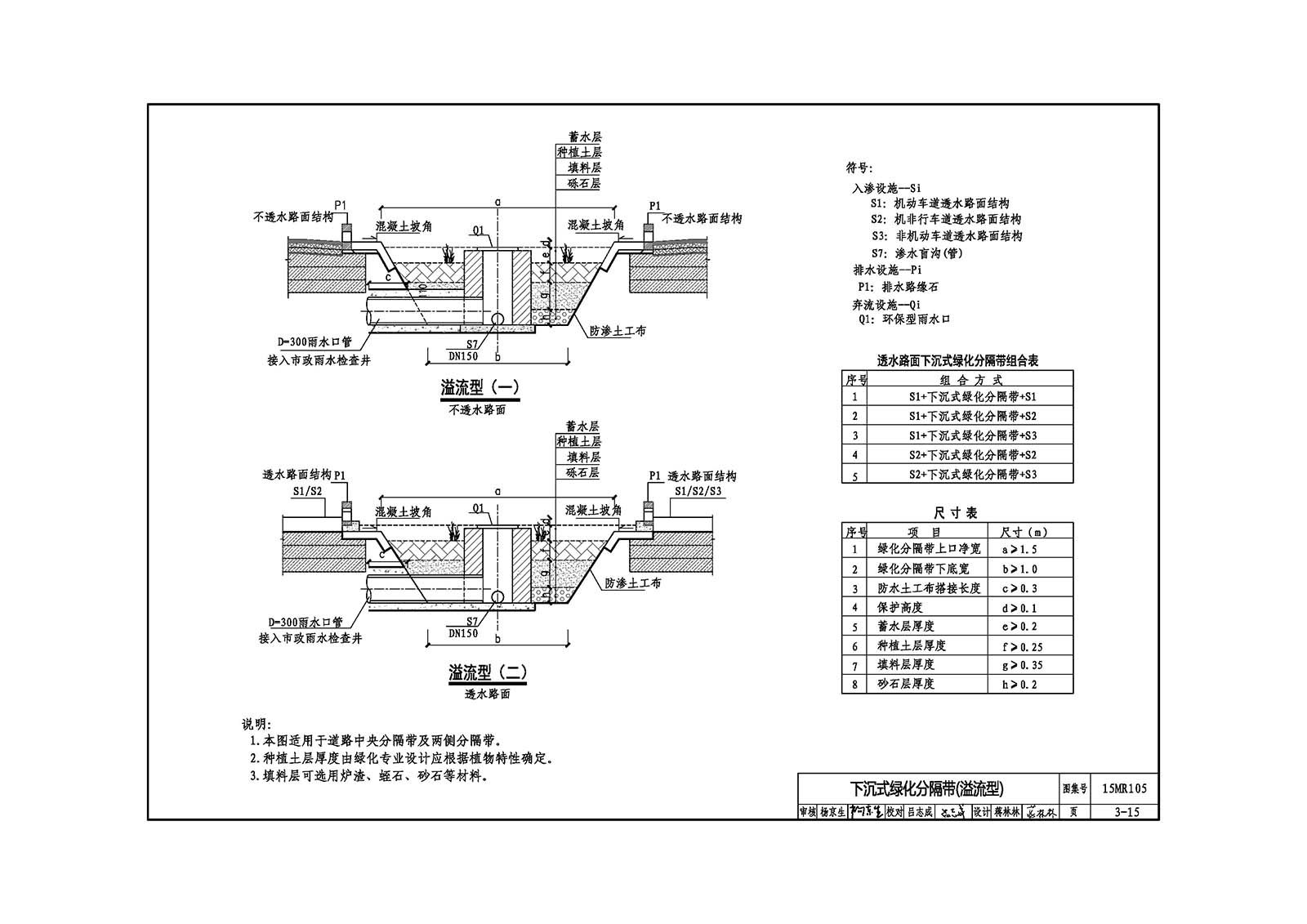

下沉式綠化分隔帶(溢流型)	3-15
下沉式綠化分隔帶(入滲+溢流型)	3-16
環保型雨水口(單算)	3-18
環保型雨水口(雙算)	3-19
環保型雨水口過梁配筋圖	3-20
環保型雨水口蓋板配筋圖	3-21
環保型雨水口透水墻安裝詳圖	3-22
雨水棄流井工藝圖	3-23
雨水棄流井結構圖	3-25
雨水棄流井蓋板配筋圖	3-27
雨水調蓄池(鋼筋混凝土)工藝圖	3-29
雨水調蓄池(模塊)工藝圖	3-30
雨水調蓄池(鋼筋混凝土)頂板配筋圖	3-31
雨水調蓄池(鋼筋混凝土)底板配筋圖	3-32
雨水調蓄池(鋼筋混凝土)平面及剖面配筋圖	3-33
雨水調蓄池(鋼筋混凝土)鋼筋表	3-34
雨水調蓄池(鋼筋混凝土)集水坑構造圖	3-35
雨水調蓄池(鋼筋混凝土)通風孔配筋詳圖	3-36

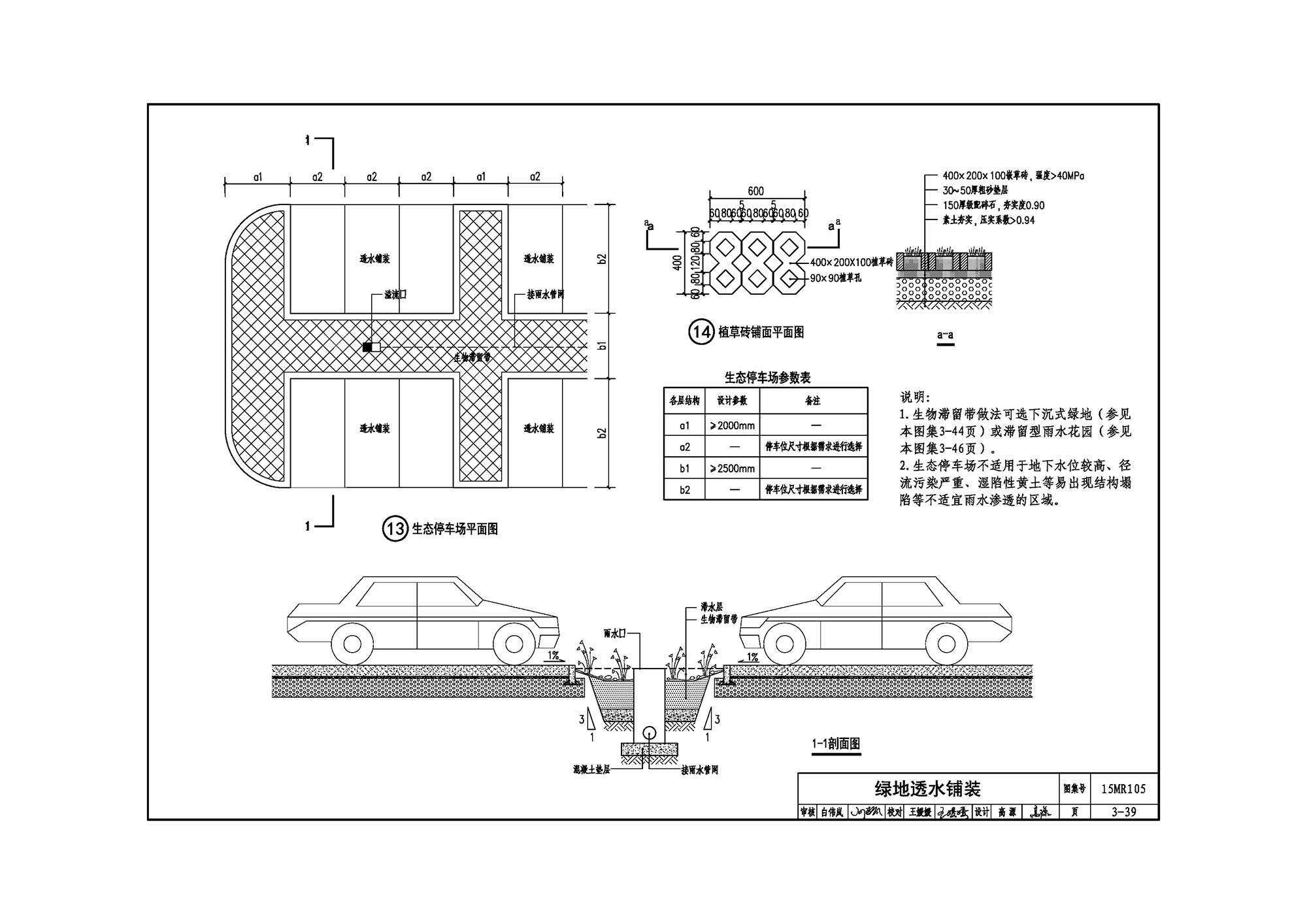

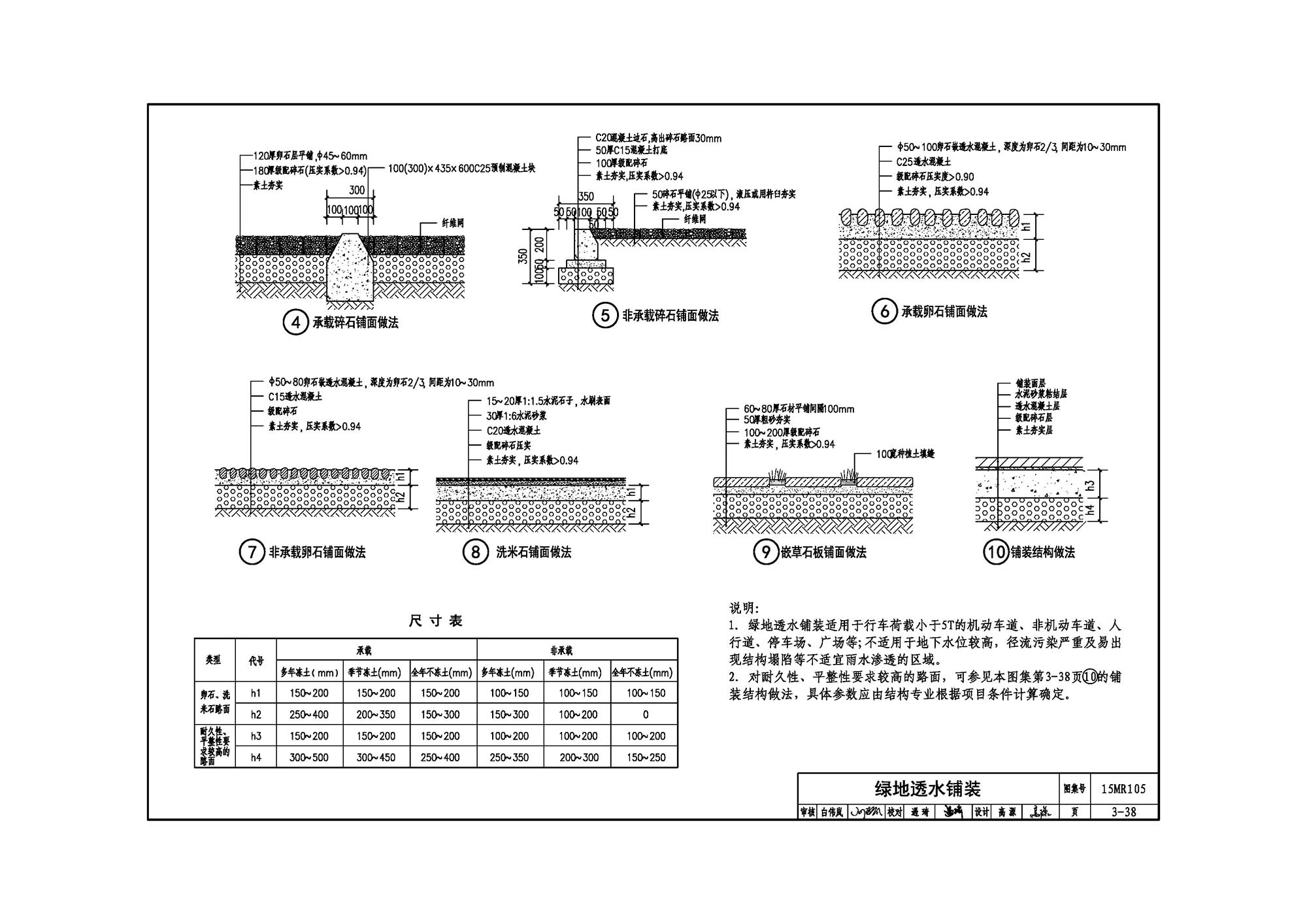

綠地透水鋪裝	3-37
滲管/滲渠/滲溝	3-40
集水管/排水盲管	3-41
微創植入管	3-42
滲井/導流渠	3-43
下沉式綠地	3-44
植草溝.	3-45
雨水花園	3-46

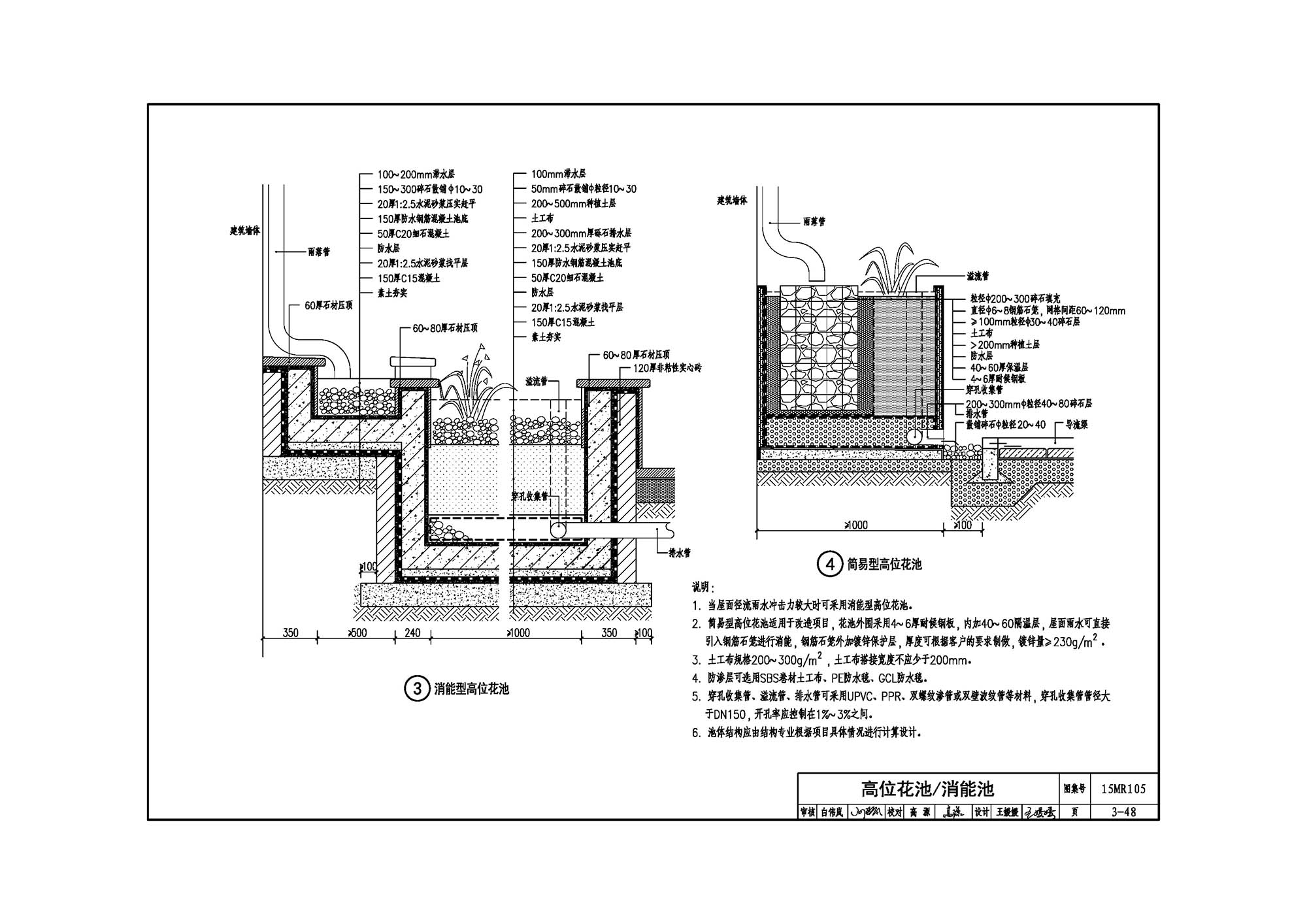

高位花池/消能池	3-47
生態樹池	3-49
滲透塘4	3-49
濕塘	3-51
調節塘	3-52

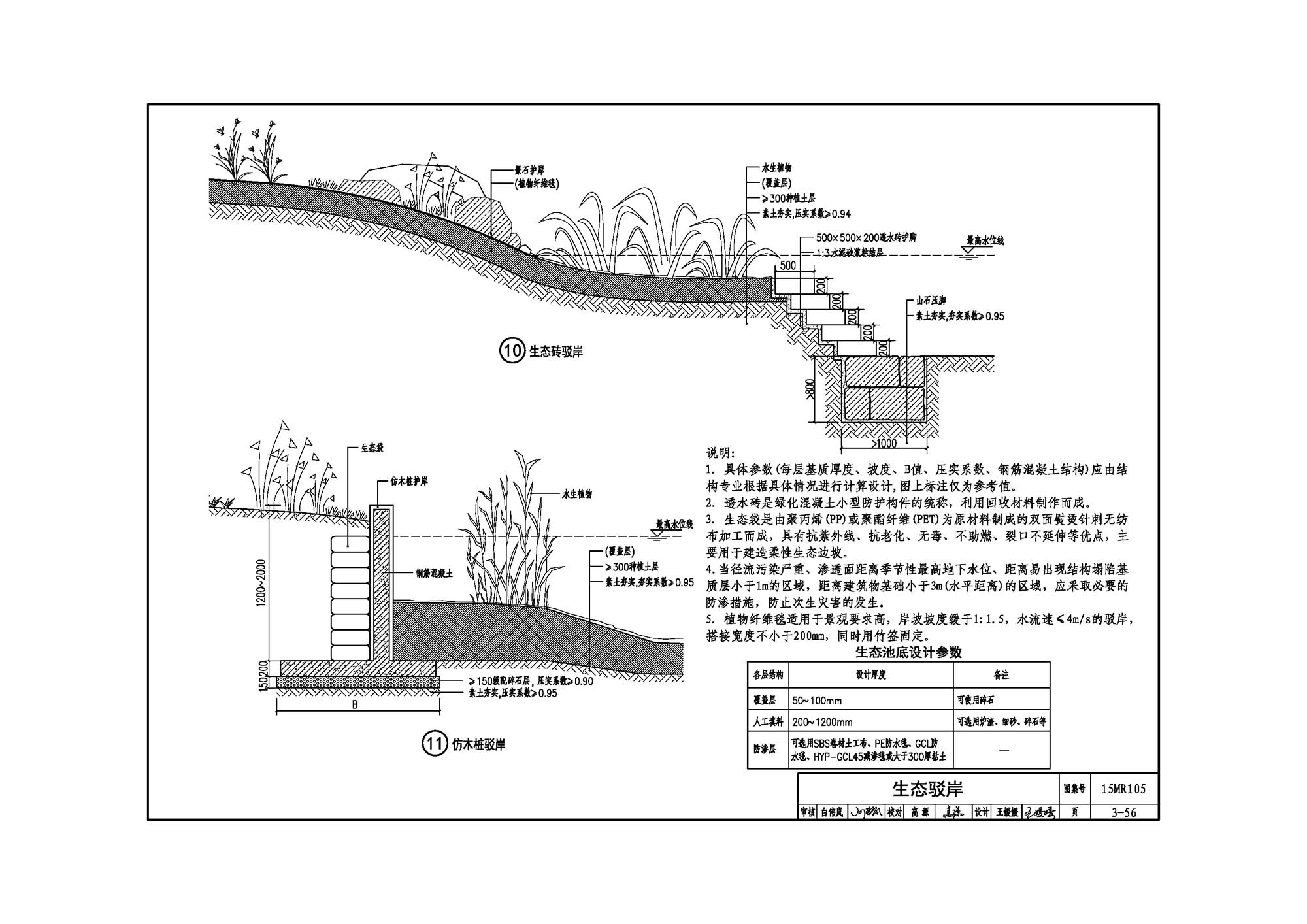

生態駁岸	3-53
雨水濕地一前置塘	3-57
雨水濕地-表流	3-58
雨水濕地-水平潛流	3-59
雨水濕地一垂直潛流	3-60

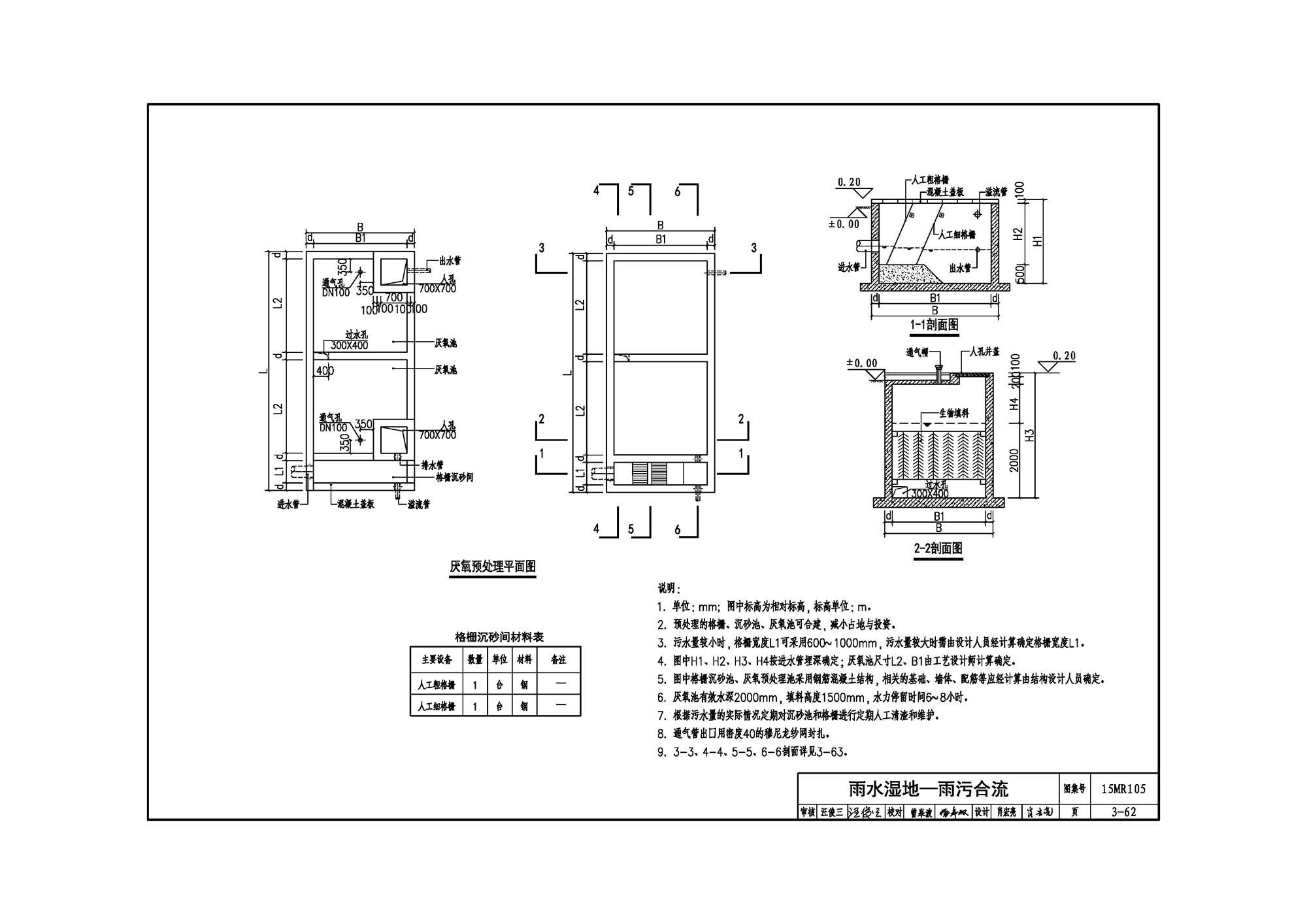

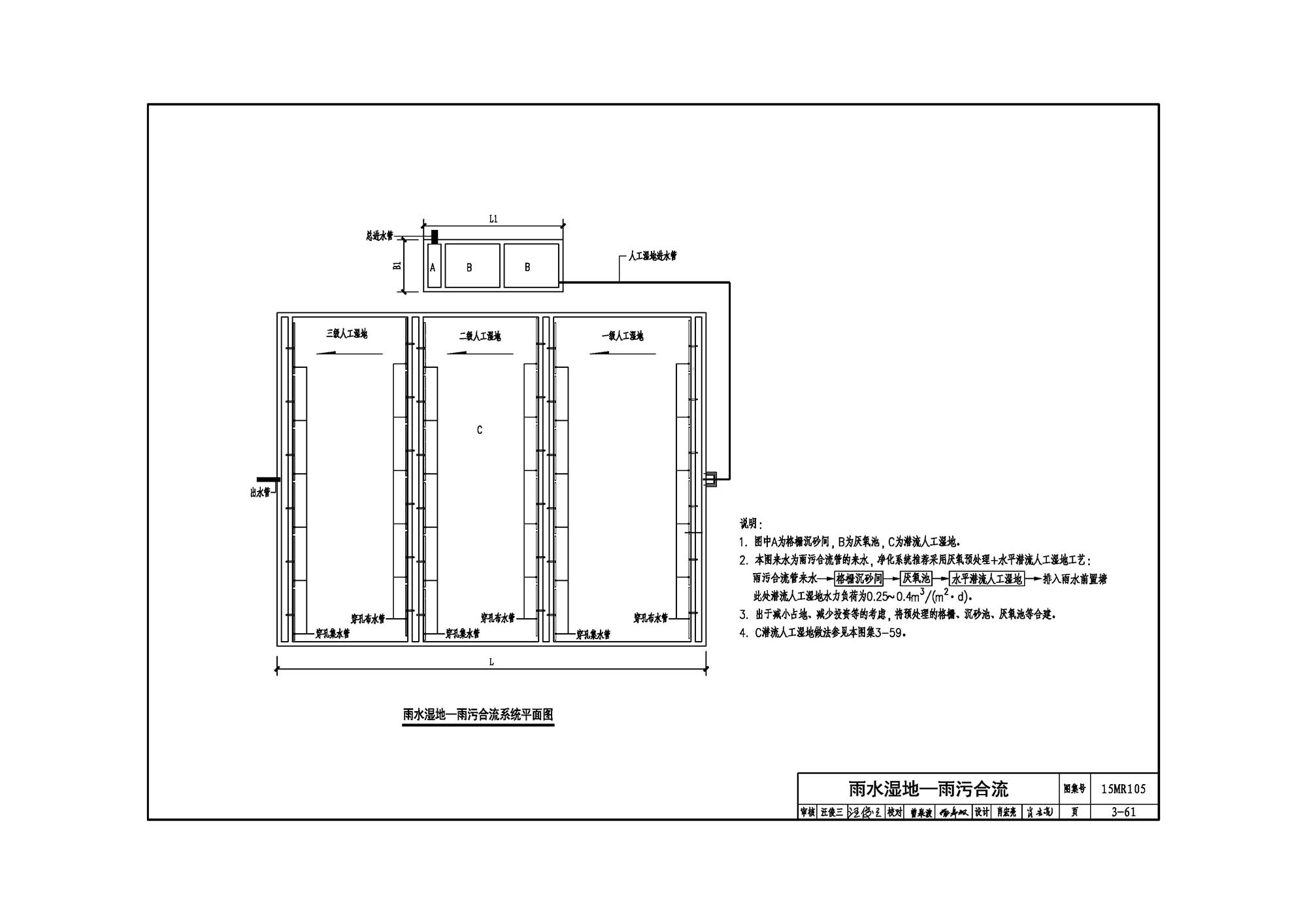

雨水濕地雨污合流	3-61
三低影響開發植物篩選名景

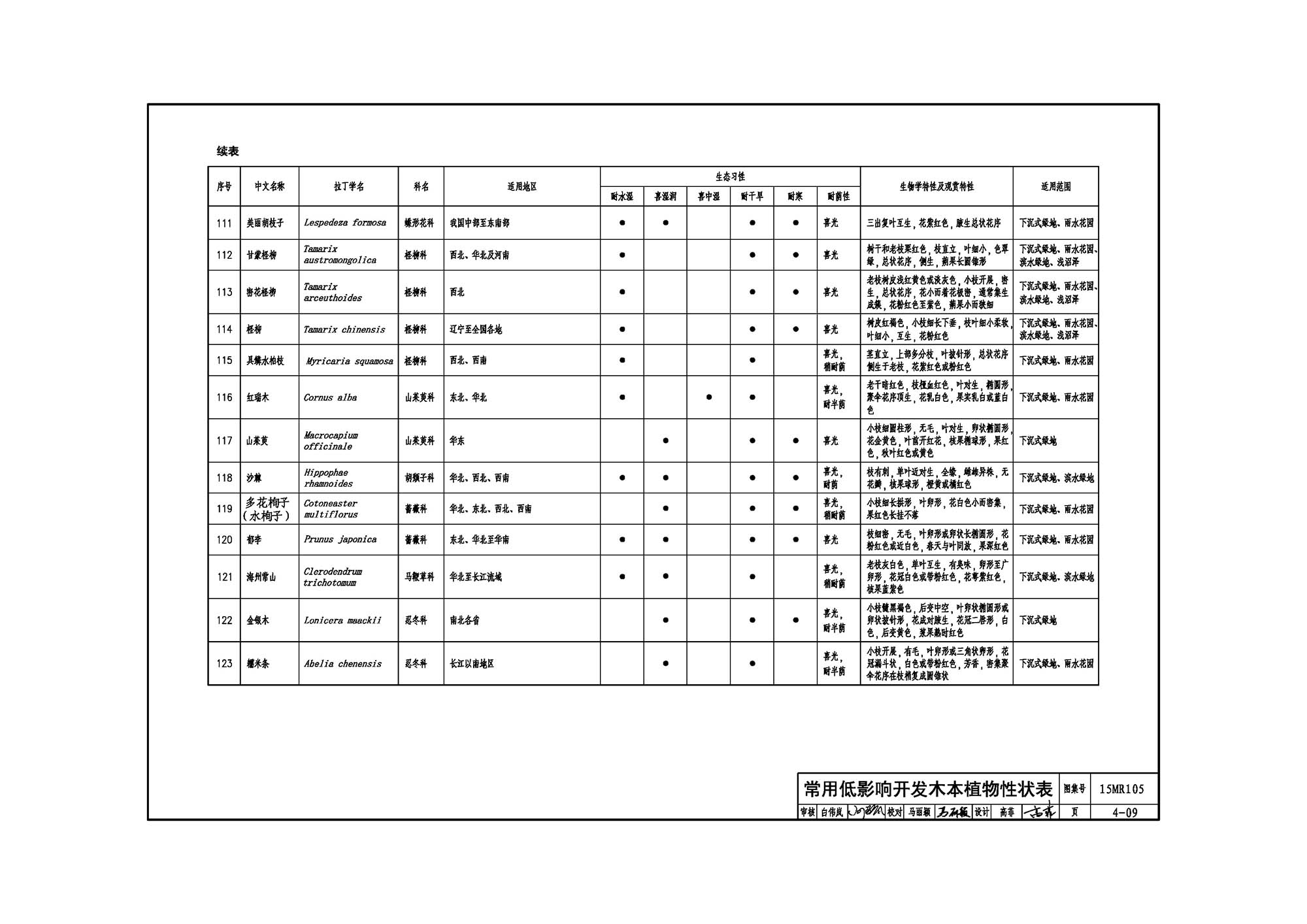

常用低影響開發木本植物性狀表	4-01
常用低影響開發草本植物性狀表	4-11
