16G108-7：《高層民用建筑鋼結構技術規程》圖示
- 圖集編號
- 16G108-7
- 圖集名稱
- 《高層民用建筑鋼結構技術規程》圖示
- 定價
- 48.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 西安建筑科技大學
內容簡介
本圖集是針對《高層民用建筑鋼結構技術規程》JGJ99-2015所做的配套圖集。針對該規程的的重點、難點條文文進行詮釋，對其內涵進行挖掘，對其脈絡進行梳理，對其應用進行指引。把《高層民用建筑鋼結構技術規程》以圖表的形式、深入的理解、多維的視角、合理的延伸展現出來，作為規程的一個配合資料，并適當結合了《鋼結構設計規范》、《建筑抗震設計規范》等聯系密切的規范，對其規定的理解和應用給出了合理的建議。
目錄
| 目錄 | 1、2 |
|---|---|
| 總說明 | 3、4 |
| 2.1 術語(2.1.1、2.1.2) | 5 |
| 2.1 術語(2.1.3) | 6、8 |
| 2.1 術語(2.1.4) | 6、9、10 |
| 2.1 術語(2.1.5~2.1.7) | 6、7 |
| 2.1 術語(2.1.9~2.1.12) | 6、11 |
| 3.1 一般規定(3.1.1、2) | 16、 17 |

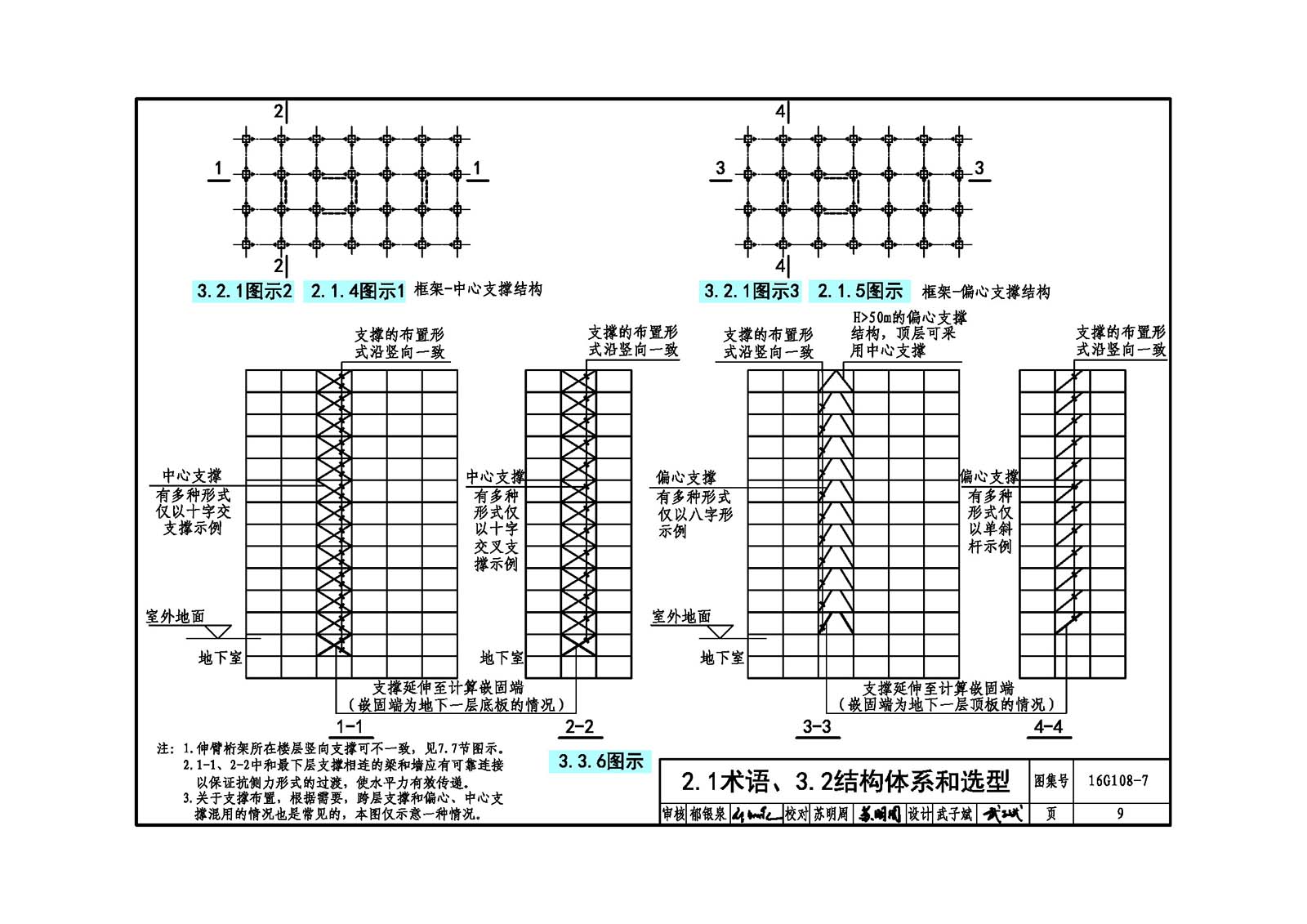

| 3.2 結構體系和選型(3.2.1) | 6~13 |
| 3.2 結構體系和選型(3.2.4 ) | 6、7 |
| 3. 3 建筑形體及建筑布置的規則性(3.3.1、3、10) | 14、15 |
| 3.3 建筑形體及建筑布置的規則性(3.3.4、5) | 18 |
| 3.3 建筑形體及建筑布置的規則性(3.3.6) | 9 |
| 3.3 建筑形體及建筑布置的規則性(3.3.7) | 20 |
| 3.3 建筑形體及建筑布置的規則性(3.3.8) | 36 |
| 3.3 建筑形體及結構布置的規則性(3.3.9) | 13 |
| 3.4 地基、基礎和地下室(3.4.1~3.4.6) | 19 |
| 3.5 水平位移限值和舒適度要求(3.5.3) | 37 |
| 3.5 水平位移限值和舒適度要求(3.5.2、6） | 20 |
| 3.7 抗震等級(3.7.1~3.7.3) | 16、17 |
| 4.1 選材基本規定(4.1.2) | 21~23 |
| 4.1 選材基本規定(4.1.5、6、8、9) | 24、25 |
| 4.1 選材基本規定(4.1.10) | 26 |
| 4.1 選材基本規定(4.1.11) | 27 |
| 5.1 豎向荷載和溫度作用(5.1.1~5.1.7） | 28 |
| 5.2 風荷載(5.2.5~5.2.9) | 29、30 |

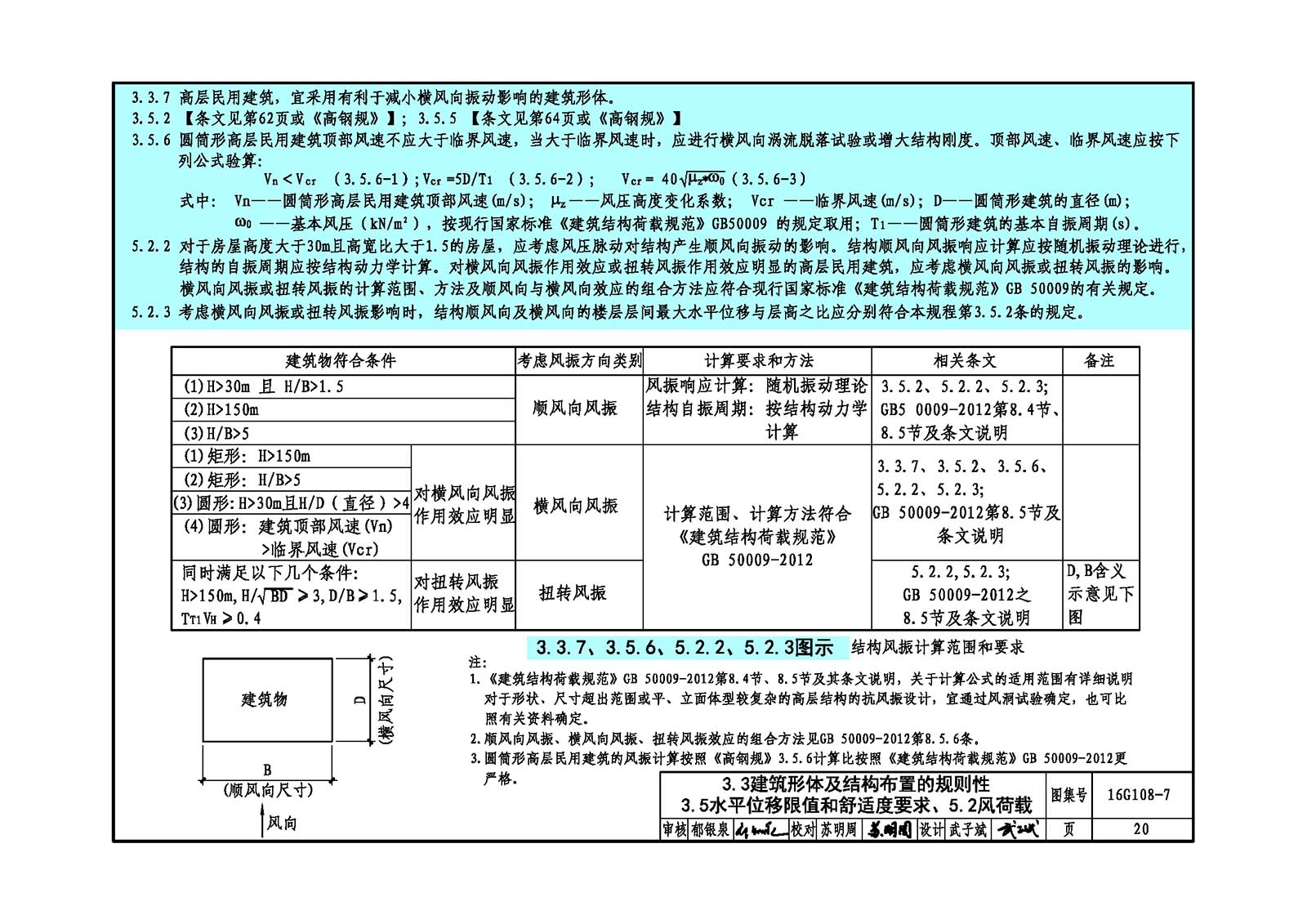

| 5.2 風荷載(5.2.2、3) | 20 |
| 5.3 地震作用(5.3.1、2、4~7) | 31、32 |
| 5.3 地震作用(5.3.1) | 34、35 |
| 5.3 地震作用(5.3.2) | 37 |
| 5.3 地震作用(5.3.3) | 33 |
| 5.4 水平地震作用計算(5.4.1~5.4.3) | 31、32 |
| 5.5 豎向地震作用(5.5.1~5.5.3) | 34、35 |
| 6.1 一般規定(6.1.1) | 37 |
| 6.1 一般規定(6.1.2、3) | 36 |
| 6.2 彈性分析(6.2.1、7) | 38 |
| 6.2 彈性分析(6.2.5) | 39 |
| 6.2 彈性分析(6.2.2、3) | 40、41 |

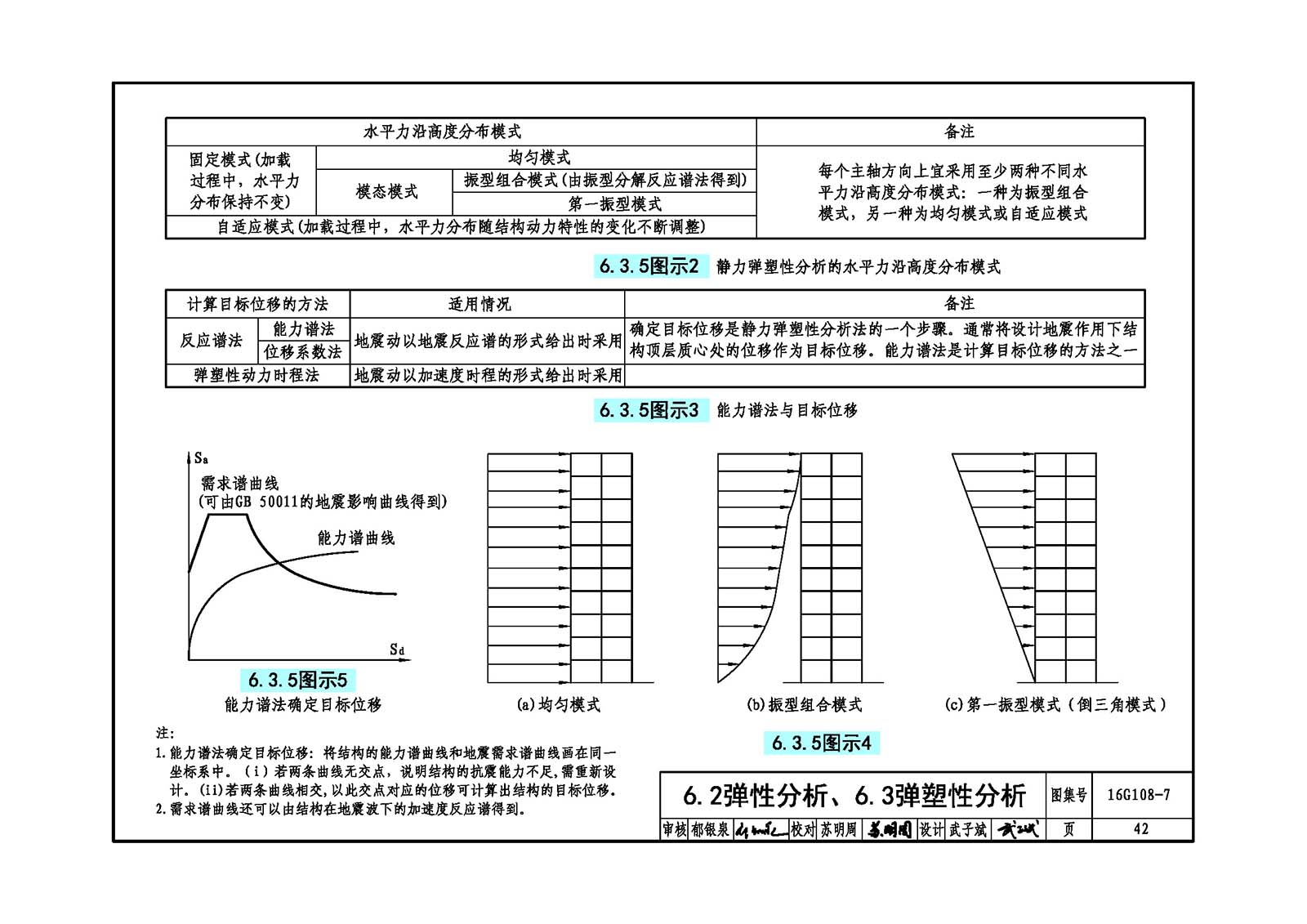

| 6.3 彈塑性分析(6.3.1~3) | 40、41 |
| 6.3 彈塑性分析(6.3.3) | 37 |
| 6.3 彈塑性分析(6.3.4) | 43 |
| 6.3 彈塑性分析(6.3.5、6) | 40-42 |
| 6.4 荷載組合和地震作用組合的效應(6.4.6) | 37 |
| 7.1 梁(7.1.2-7.1.4) | 44 |
| 7.3 框架柱(7.3.2) | 45 |
| 7.3 框架柱(7.3.6、7) | 46 |
| 7.5 中心支撐框架(7.5.1) | 10 |
| 7.5 中心支撐框架(7.5.6) | 47 |
| 7.5 中心支撐框架(7.5.7) | 48 |
| 7.5 中心支撐框架(7.5.1) | 10 |
| 7.6 偏心支撐框架(7.6.1) | 7 |
| 7.7 伸臂銜架和腰椅架(7.7.1、2) | 49、50 |
| 8.3 梁與柱連接的形式和構造要求(8.3.1、2、6) | 51 |
| 8.4 柱與柱的連接(8.4.2) | 52 |
| 8.5 梁與梁的連接和梁腹板設孔的補強(8.5.1) | 53 |
| 8.5 梁與梁的連接和梁腹板設孔的補強(8.5.5) | 54 |
| 9.3 放樣、號料和切割(9.3.1、2) | 55 |
| 9.3 放樣、號料和切割(9.3.3) | 56 |
| 9.4 矯正和邊緣加工(9.4.2) | 57 |
| 9.6 焊接(9.6.9) | 58 |

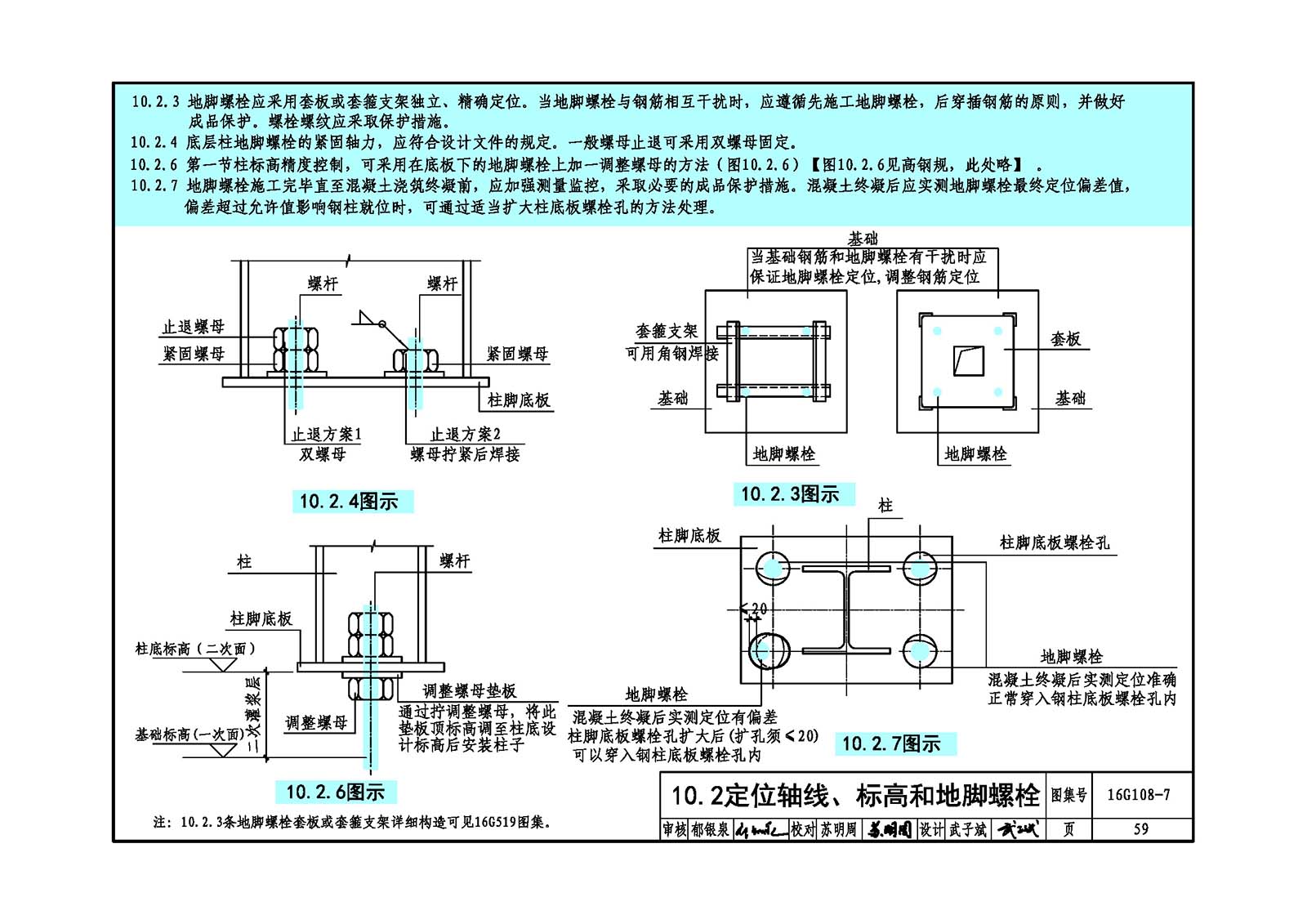

| 10.2 定位軸線、標高和地腳螺栓(10.2.3、4、6、7) | 59 |
| 10.3 構件的質量檢查(10.3.3) | 55 |
| 10.4 吊裝構件的分段(10.4.2) | 60 |
| 10.5 構件的安裝及焊接順序(10.5.2) | 60 |
| 10.6 鋼構件的安裝(10.6.8、9) | 60 |
| 10.8 安裝的焊接工藝(10.8.11) | 58 |
| 10.9 高強度螺栓施工工藝(10.9.7) | 61 |
| 長細比和剛度要求 | 62 |
| 寬厚比(徑厚比)要求 | 63 |
| 阻尼比取值要求 | 64 |
| 承載力設計要求 | 65 |
| 荷載組合要求 | 66、67 |

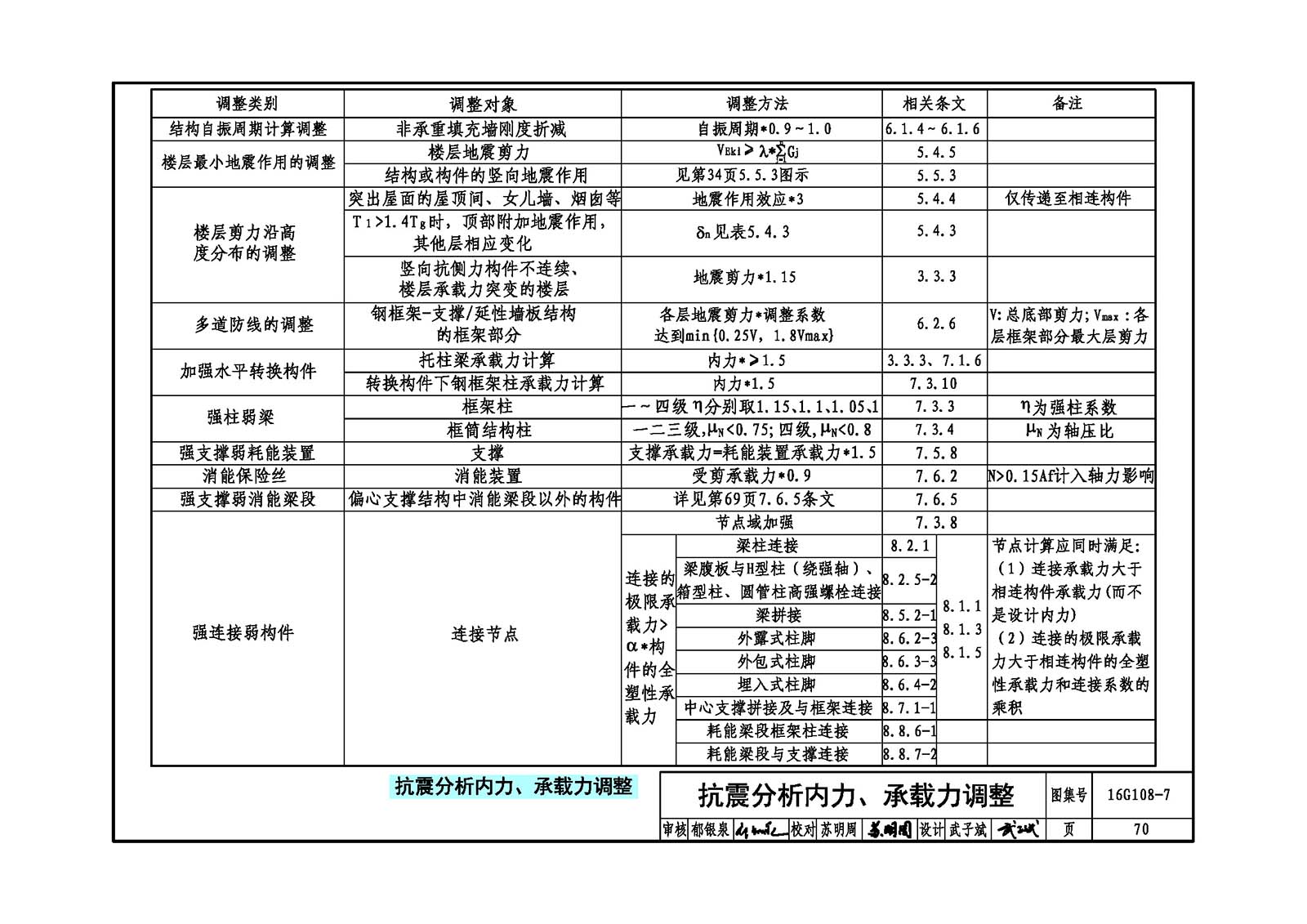

| 抗震分析內力、承載力調整 | 68~70 |
| 要求全熔透的焊縫 | 71、72 |
| 構件和連接計算索引 | 73 |
| 主要修訂內容 | 74、75 |
