15G307：現澆混凝土板式樓梯
- 圖集編號
- 15G307
- 圖集名稱
- 現澆混凝土板式樓梯
- 定價
- 36.00 元
- 開本
- 16 開
- 主編單位
- 華東建筑設計研究院有限公司
- 中國建筑西南設計研究院有限公司
內容簡介
本圖集適用于抗震設防烈度小于和等于8度(0.20g)地區不參與整體抗震計算的現澆鋼筋混凝土板式樓梯（框架結構中采用滑動支座）。主要內容包括：AT~DT型和ATa、ATb型樓梯詳圖，樓梯構件詳圖（梯板、梯梁、平臺板、梯柱）以及常用跨度、層高的樓梯構件配筋表。
圖集內容涵蓋了常用樓梯構件的規格、配筋、構造措施，已經達到施工圖深度，設計人員可直接選用，施工人員可按圖施工。
備注
替代04SG307
目錄
| 目錄 | 1 |
|---|---|

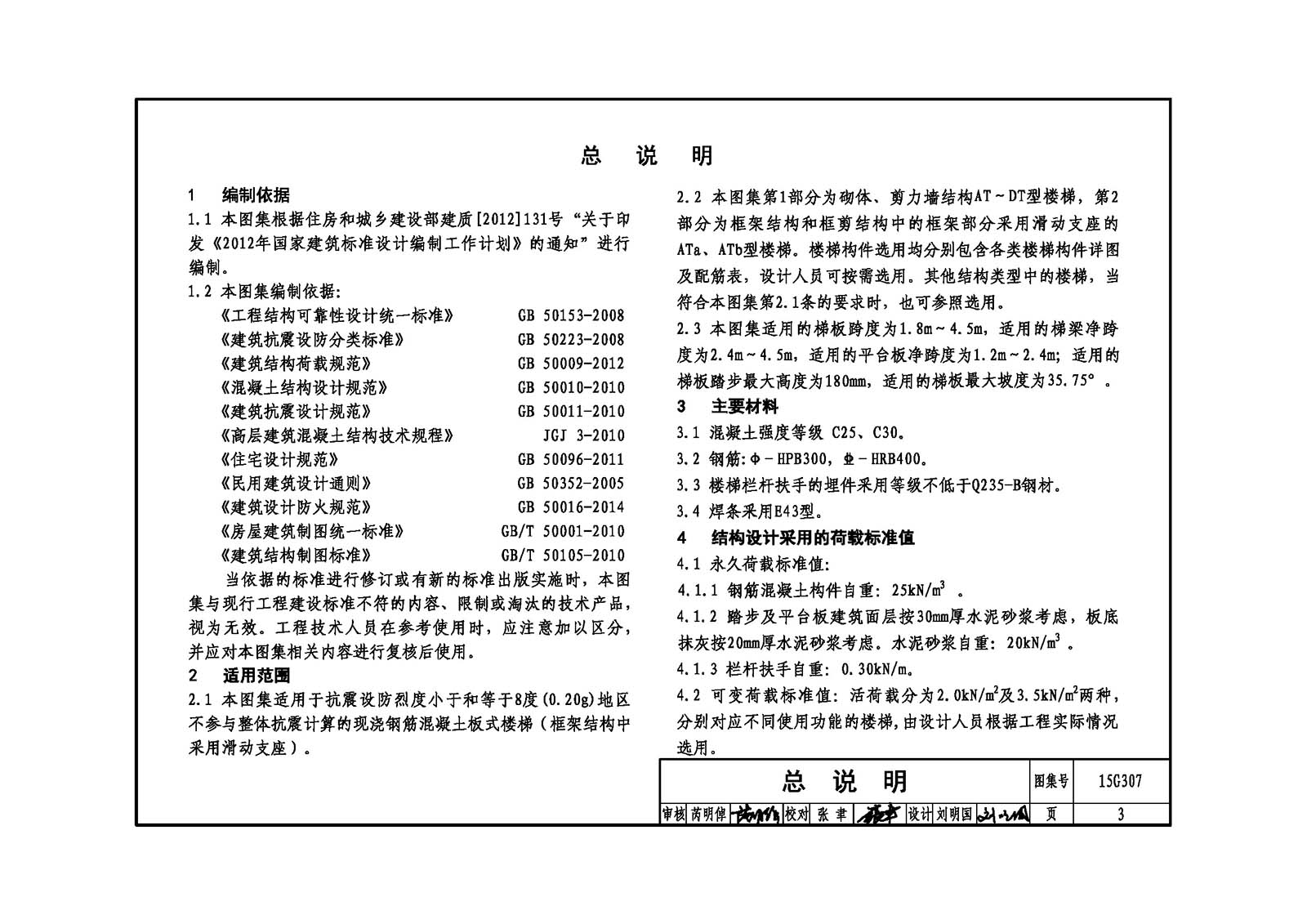

| 總說明 | 3 |

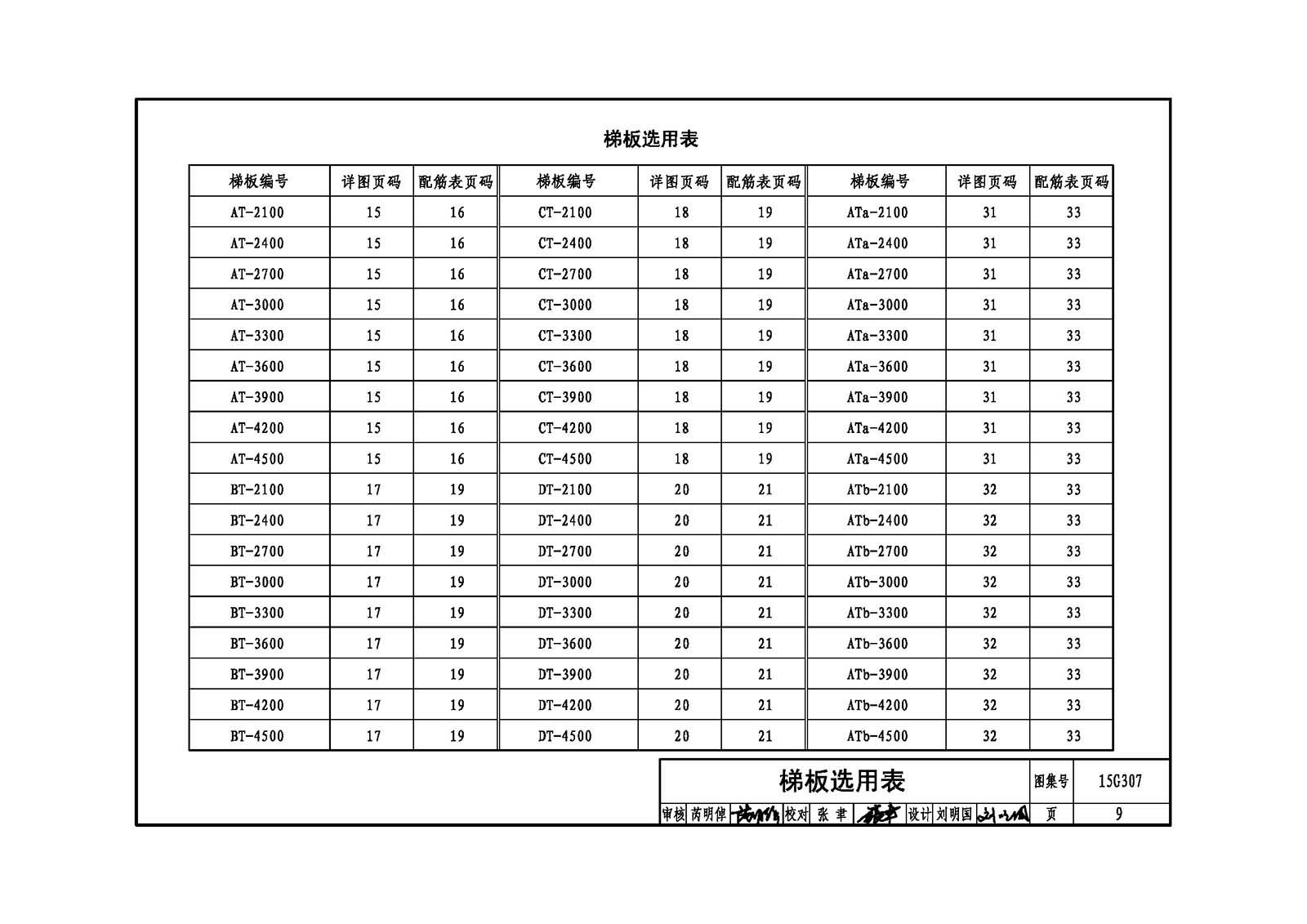

| 梯板選用表 | 9 |
| 梯梁、平臺板、梯柱選用表 | 10 |
| 第1部分 AT~DT型樓梯 | |
| AT-DT型樓梯平面示意圖 | 11 |
| AT-DT型樓梯剖面示意圖 | 12 |
| 樓梯構件選用 | |
| AT、BT型樓梯詳圖 | 13 |
| CT、DT型樓梯詳圖 | 14 |
| AT型梯板詳圖 | 15 |
| AT型梯板配筋表 | 16 |
| BT型梯板詳圖 | 17 |
| CT型梯板詳圖 | 18 |

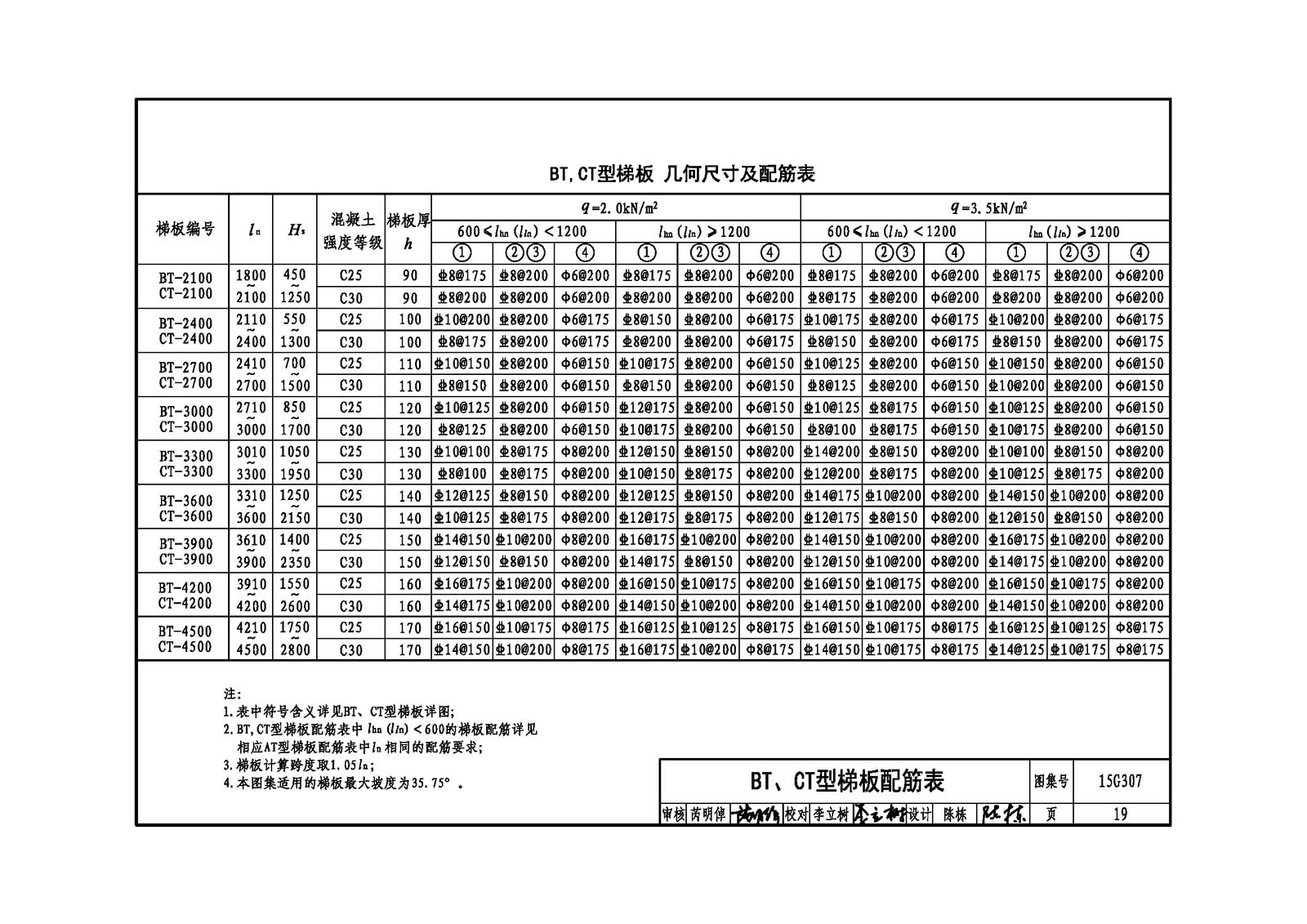

| BT、CT型梯板配筋表 | 19 |
| DT型梯板詳圖 | 20 |
| DT型梯板配筋表 | 21 |
| 梯梁TLl詳圖及配筋表 | 22 |
| 平臺板PTB詳圖與配筋表 | 23 |
| 平臺板PTBj詳圖與配筋表 | 24 |
| 第一跑起步處連接構造 | 25 |
| 第2部分ATa 、ATb型樓梯 | |
| ATa 型樓梯平面示意圖 | 26 |
| ATa 型樓梯剖面示意圖 | 27 |
| ATb型樓梯平面示意圖 | 28 |
| ATb型樓梯剖面示意圖 | 29 |
| 樓梯構件選用 | |
| ATa、ATb型樓梯詳圖 | 30 |
| ATa型梯板詳圖 | 31 |
| ATb型梯板詳圖 | 32 |
| ATa、ATb型梯板配筋表 | 33 |

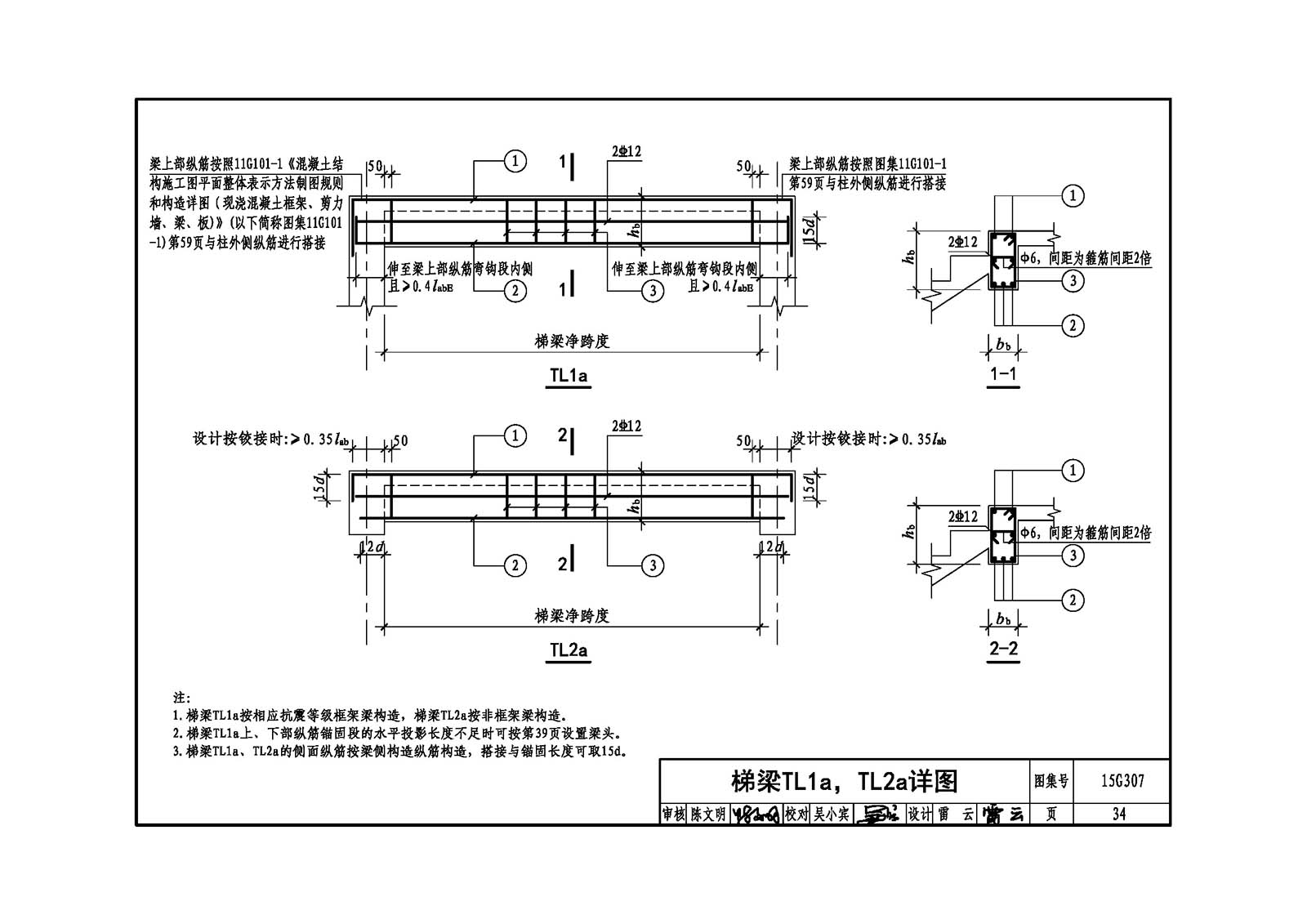

| 梯梁TL1a、TL2a詳圖 | 34 |
| 梯梁TL1a 配筋表 | 35 |
| 梯梁TL1b、TL2b詳圖 | 36 |
| 梯梁TL1 b配筋表 | 37 |
| 梯梁TL2a、TL2b配筋表 | 38 |
| 梯梁TL3詳圖、梁頭構造 | 39 |
| 梯梁TL3配筋表 | 40 |
| 梯梁TL4 詳圖與配筋表 | 41 |
| 平臺板PTBk詳圖與配筋表 | 42 |
| 梯柱TZ詳圖與配筋表 | 43 |
| 滑動支座構造、滑動支座樓梯起步處構造 | 44 |
