15S412：屋面雨水排水管道安裝
- 圖集編號
- 15S412
- 圖集名稱
- 屋面雨水排水管道安裝
- 定價
- 65.00 元
- 開本
- 16 開
- 主編單位
- 同濟大學建筑設計研究院（集團）有限公司
內容簡介
本圖集適用于新建、擴建和改建的民用建筑和工業建筑屋面雨水排水管道的選用與安裝。管徑范圍為工程尺寸DN50～DN350（金屬管道）或公稱外徑dn50～dn315（塑料管道）。
主要內容包括高密度聚乙烯管（HDPE）、聚丙烯（PP）、不銹鋼管、涂塑復合管、高抗沖雨水管等建筑屋面雨水排水管道的主要技術性能、安裝圖及其注意事項、管道連接做法、管道附件和配件；室內密閉檢查井、室外消能井安裝做法。
本圖集為首次編制的建筑屋面雨水排水管道安裝圖集，用于指導建筑屋面雨水排水中排水管道的設計選用、審圖、監理、施工及驗收。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 高密度聚乙烯管(HDPE管) | |
| 高密度聚乙烯排水管材主要物理力學性能、管系列 | 14 |

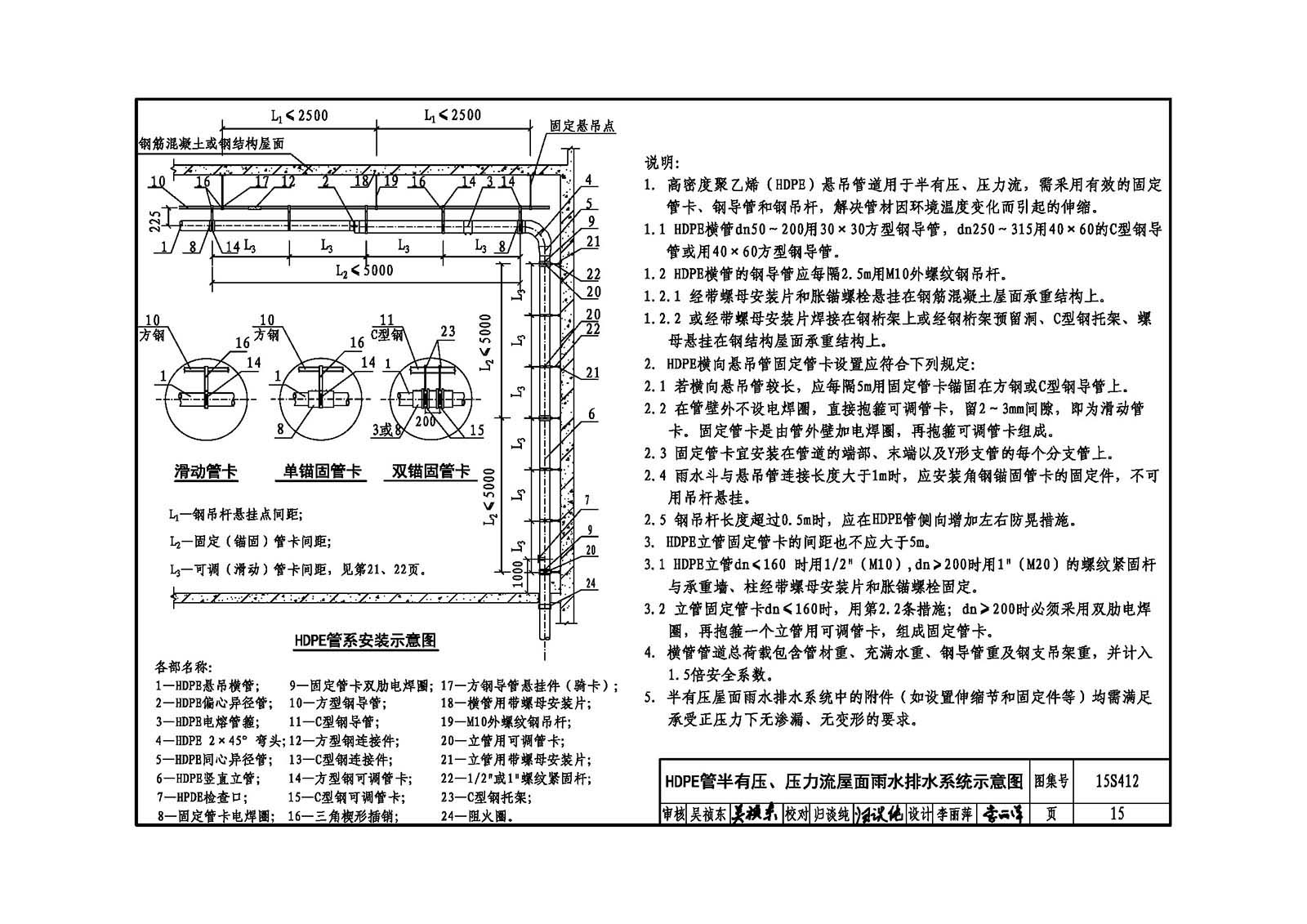

| HDPE管半有壓、壓力流屋面雨水排水系統示意圖 | 15 |
| HDPE連接管的固定管卡與固定防晃吊架圖 | 16 |
| 方型鋼導管與不同屋面的錨固安裝圖 | 17 |
| C型鋼導管與不同屋面的錨固安裝圖 | 18 |
| HDPE橫管用電焊圈的固定管卡、滑動管卡圖 | 19 |
| HDPE橫管用電熔管箍的固定管卡、滑動管卡圖 | 20 |
| HDPE立管的固定管卡與滑動管卡安裝圖 | 21 |
| 鋼網架間HDPE懸吊橫管安裝圖 | 22 |
| HDPE橫管、立管管件組合連接圖 | 23 |
| 高密度聚乙烯配件 | 24 |
| 高密度聚乙烯管件 | 27 |
| HDPE承插式熱熔管材主要物理力學性能 | 32 |

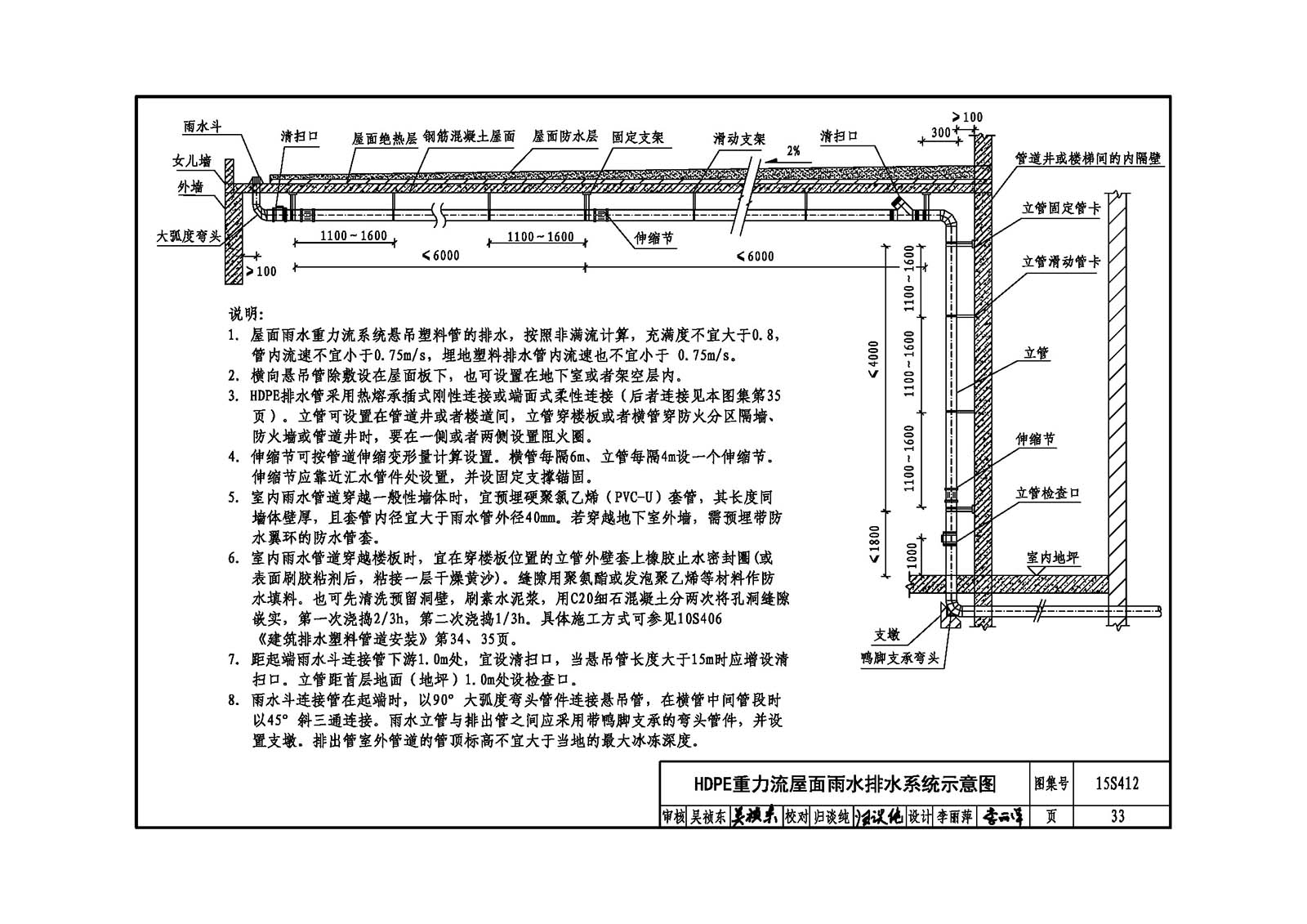

| HDPE重力流屋面雨水排水系統示意圖 | 33 |
| HDPE重力流熱熔承口尺寸及熱熔承插施工工藝 | 34 |
| HDPE重力流端面式柔性連接及翻邊工藝 | 35 |
| 聚丙烯雨水管(PP管) | |
| 聚丙烯(PP)承插式熱熔雨水管材主要物理力學性能 | 36 |
| 聚丙烯(PP)重力流承插式熱熔固定連接 | 37 |
| 聚丙烯(PP)承插式熱熔管件 | 38 |
| 不銹鋼管 | |

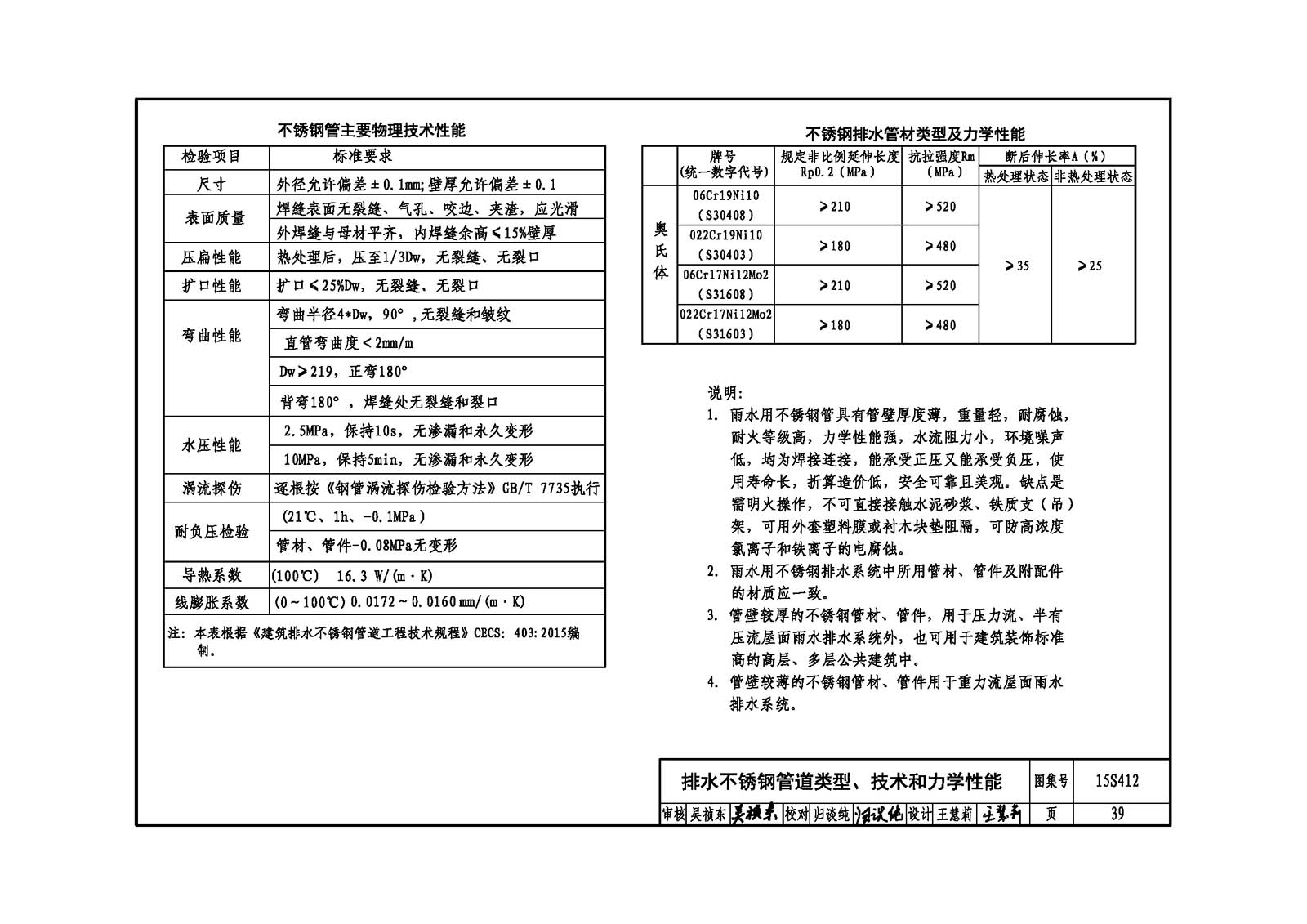

| 排水不銹鋼管道類型、技術和力學性能 | 39 |
| 不銹鋼管半有壓、壓力流屋面雨水排水系統示意圖 | 40 |
| 不銹鋼半有壓、壓力流雨水管道對接式氫弧焊連接 | 41 |
| 不銹鋼重力流雨水管道承插式氫弧焊連接 | 42 |
| 不銹鋼重力流雨水管道承插式橡膠密封圈連接 | 43 |
| U型管吊架圖、雙桿吊架圖 | 44 |
| 不銹鋼雨水橫管固定托架及防晃支(吊)架 | 45 |
| 不銹鋼雨水橫管滑動吊架安裝圖 | 46 |
| 不銹鋼雨水立管加固與固定支架安裝圖 | 47 |
| 不銹鋼雨水管防脫加固、支墩與防晃支架安裝圖 | 48 |
| 不銹鋼半有壓、壓力流雨水管件圖 | 49 |
| 不銹鋼重力流雨水管件圖 | 51 |
| 不銹鋼雨水管承插式橡膠密封圈管件 | 55 |
| 法蘭式不銹鋼波形膨脹節安裝 | 57 |
| 不銹鋼線性溫度補償器安裝 | 58 |
| 鑄鐵排水管 | |
| 柔性接口鑄鐵排水管材及主要技術性能 | 59 |
| A型B級雙承管件柔性接口鑄鐵排水管半有壓、壓力流雨水系統示意圖 | 60 |
| B-II型雙承管件柔性接口鑄鐵排水管半有壓、壓力流雨水系統示意圖 | 61 |
| W型柔性接口鑄鐵排水管半有壓、壓力流雨水系統示意圖 | 62 |
| 柔性接口鑄鐵排水管管卡圖 | 63 |
| S型錨座及安裝圖 | 70 |
| C型錨座及安裝圖 | 71 |
| 了型吊耳及安裝圖 | 72 |

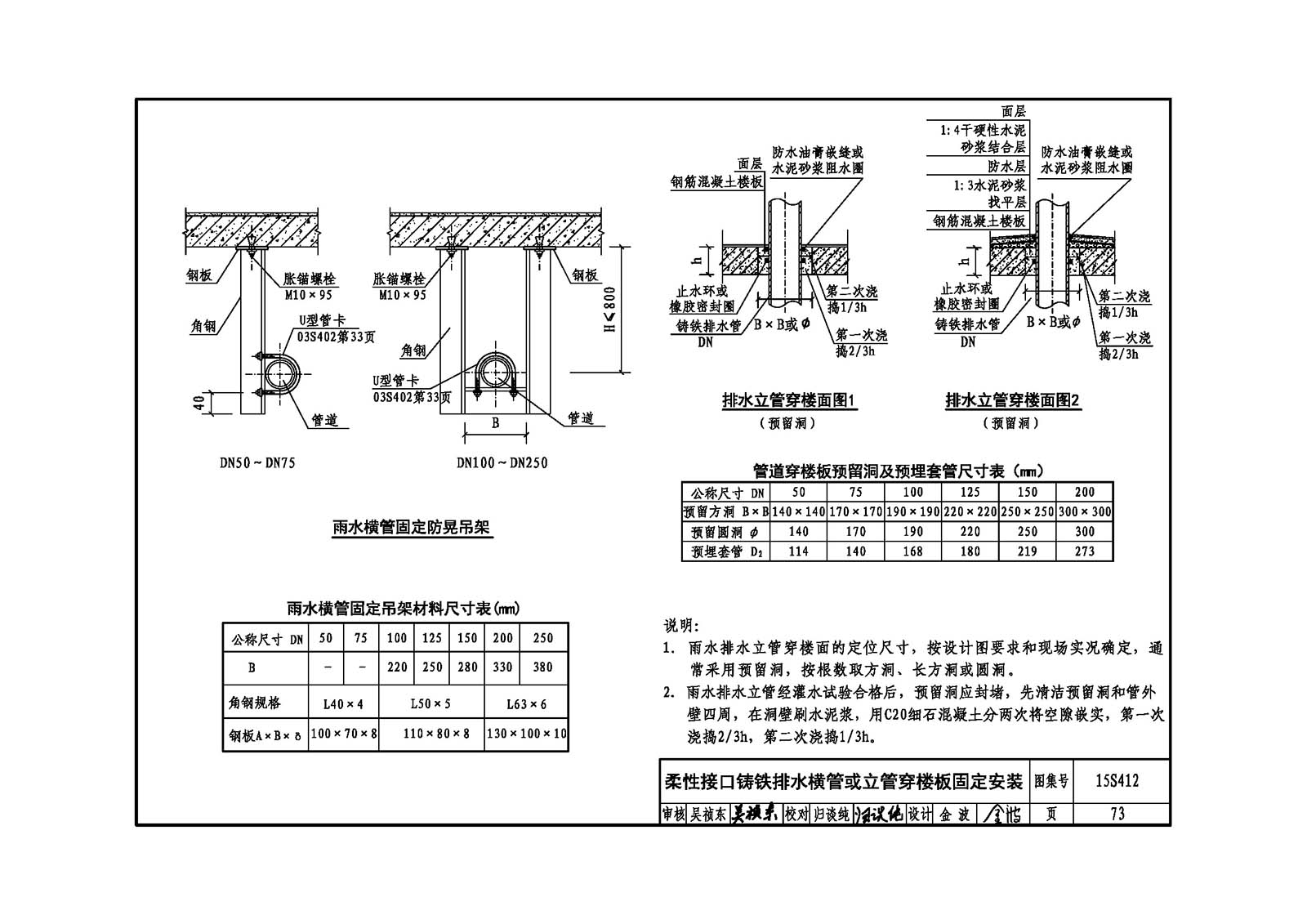

| 柔性接口鑄鐵排水橫管或立管穿樓板固定安裝 | 73 |
| 柔性接口鑄鐵排水立管固定安裝 | 74 |
| A型柔性接口鑄鐵排水管支墩、防脫及防晃支架圖 | 75 |
| W型柔性接口鑄鐵排水管支墩、防脫及防晃支架圖 | 76 |
| 鋼桁架懸掛柔性接口鑄鐵排水管安裝 | 77 |
| A型雙承柔性接口鑄鐵排水管管件 | 78 |
| B型雙承柔性接口鑄鐵排水管管件 | 80 |
| W型柔性接口鑄鐵排水管管件 | 81 |
| 涂塑復合管 | |
| 涂塑復合管管材結構、規格和主要理化性能 | 82 |
| 涂塑復合鋼管溝槽尺寸及涂層修補圖 | 83 |
| 涂塑復合鋼管溝槽連接圖 | 84 |
| 涂塑復合鋼管溝槽管端保護環 | 85 |
| 涂塑復合鋼管溝槽管件 | 86 |
| 高抗沖雨水管(HRS管) | |
| HRS雨水管材主要物理力學性能 | 88 |
| HRS高層重力流雨水管道系統示意圖 | 89 |
| HRS高層雨水管材圖 | 90 |
| HRS管橡膠密封圈承插式柔性連接 | 91 |
| HRS管膠粘劑承插式固定連接和加強連接 | 92 |
| HRS管與柔性接口鑄鐵排水管轉換連接 | 93 |
| HRS管固定支架大樣圖 | 94 |
| HRS管滑動支架大樣圖 | 95 |
| 檢查井 | |
| 雨水排水接管室內密閉檢查井圖 | 96 |
| 雨水排出口室外消能檢查井圖 | 97 |
| 室外消能檢查井結構配筋圖 | 98 |
樣張
