15K519：暖通空調設計常用數據
- 圖集編號
- 15K519
- 圖集名稱
- 暖通空調設計常用數據
- 定價
- 89.00 元
- 開本
- 16 開
- 主編單位
- 北京市建筑設計研究院有限公司
內容簡介
本圖集，適用于新建、改建、擴建的民用與一般工業建筑暖通空調設計,同時也可用于暖通空調工程的監理、施工及驗收。
本圖集主要內容包括常用基礎數據、方案與初步設計階段常用數據、施工圖階段設計計算常用數據、管道及相關材料、附錄等幾部分。
特點：本圖集所列數據涉及范圍廣泛、內容詳實、引用標準來源清晰可溯、實用性強。前幾部分為暖通專業常用數據、設計參數，源自現行國家、行業規范、規程、標準等，設計人員可直接引用；附錄所列數據、設計參數來自于工程案例統計、近似計算的估值、相關產品的性能參數總結等，為對圖集正文的補充與說明，供設計人員參考選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 5 |
| 1 常用基礎數據 | |

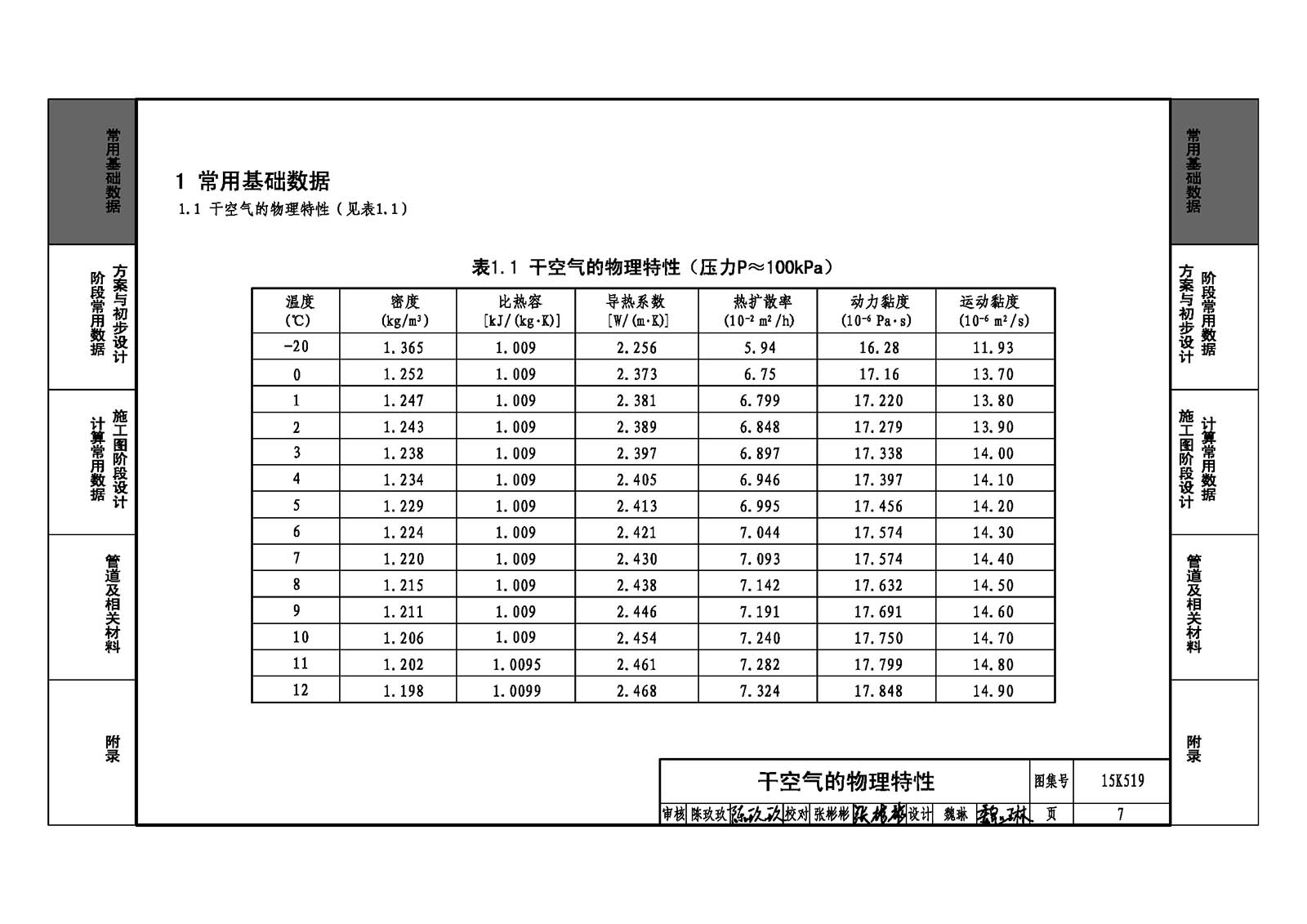

| 1. 1 干空氣的物理特性 | 7 |
| 1. 2 乙二醇水溶液的物理特性 | 10 |
| 1. 3 常用制冷劑的特性 | |
| 常用制冷劑的分類與環境評價指標 | 12 |
| 常用制冷劑編號、安全性分類及環境友好評估 | 13 |
| 1. 4 水質標準 | |
| 集中空調間接供冷循環冷卻水系統水質要求 | 15 |
| 蒸發式循環冷卻水系統水質要求 | 16 |
| 集中空調循環冷、熱水系統水質要求 | 17 |
| 采用散熱器的集中供暖系統水質要求 | 18 |
| 1. 5 空氣質量標準 | |

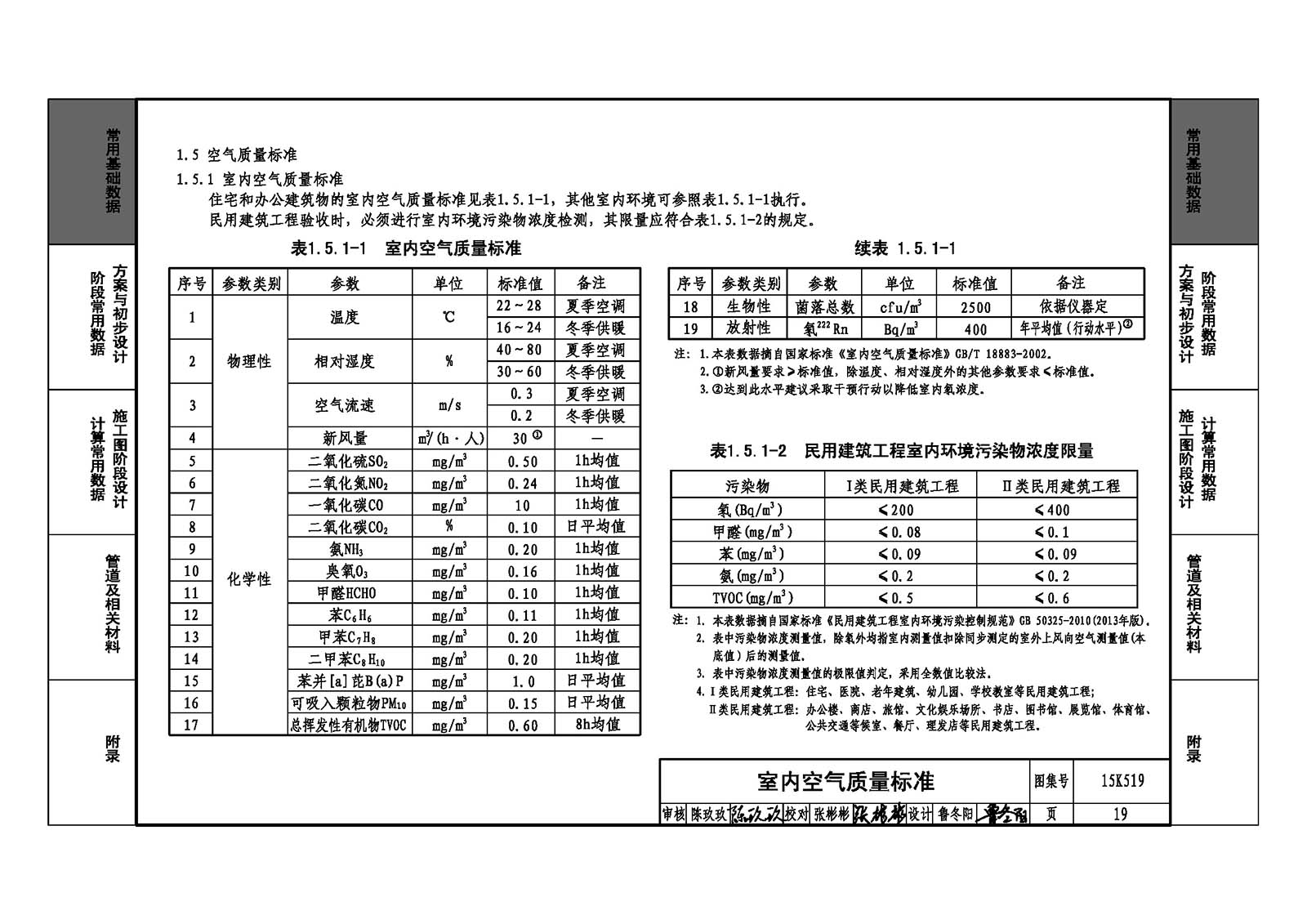

| 室內空氣質量標準 | 19 |
| 工作場所空氣中有害物容許濃度 | 20 |
| 環境空氣質量標準 | 22 |
| 1. 6 常見爆炸性氣體、蒸氣和粉塵的爆炸極限濃度 | 23 |
| 1. 7 飲食業油煙排放標準及凈化要求 | 24 |
| 1. 8 噪聲限值 | |
| 民用建筑室內噪聲標準 | 25 |
| 工業企業各類工作場所及環境噪聲限值 | 28 |
| 設備噪聲限值 | 29 |
| 1.9 允許振動傳遞率 | 32 |
| 1. 10 冷熱源機組性能系數 | 33 |
| 1. 11 民用建筑熱工設計分區 | 36 |
| 1. 12 太陽能資源分布 | 38 |
| 1. 13 空氣潔凈度等級與潔凈用房分級 | 39 |
| 2 方案與初步設計階段常用數據 | |
| 2.1 民用建筑空調供暖系統水溫設計參數 | 43 |
| 2.2 常用冷熱源、空調設備的工況 | |
| 蒸氣壓縮循環冷水(熱泵)機組的工況 | 45 |
| 水(地)源熱泵機組的工況 | 46 |
| 多聯式空調(熱泵)機組的工況 | 47 |
| 嗅化鋰冷(溫)水機組的工況 | 49 |
| 2.3 集中空調系統的新風量指標 | 50 |
| 2.4 機械通風系統的換氣次數指標 | 52 |
| 2.5 常用設備的安裝空間 | |
| 冷水機組、多聯機室外機與障礙物的凈距 | 53 |
| 廚房油煙排風量及管道、凈化設備占用面積 | 54 |
| 2.6 常用空氣能量回收裝置性能與適用對象 | 55 |
| 3 施工圖階段設計計算常用數據 | |
| 3.1 負荷計算 | |
| 主要城市室外空氣計算參數 | 56 |
| 主要城市采暖度日數與空調度日數 | 59 |
| 嚴寒、寒冷地區主要城市計算采暖期參數 | 60 |
| 空調室內設計溫度、相對濕度與風速參數 | 61 |
| 供暖室內設計溫度與風速參數 | 65 |
| 其他室內設計溫度、相對濕度與風速參數 | 68 |
| 照明發熱量指標 | 69 |
| 照明發熱量指標與照明開關時間 | 72 |
| 電氣設備散熱量指標與逐時使用率 | 73 |
| 成年男子散熱量與散濕量 | 74 |
| 房間人均面積指標與人員逐時在室率 | 75 |
| 3.2 空調通風系統氣流組織及空氣流速 | |
| 氣流組織的基本要求 | 76 |
| 送回風方式與風口風速 | 79 |
| 風管、進排風口、設備空氣流速 | 81 |
| 局部排風罩的風速 | 84 |
| 機械通風系統進、排風口的位置要求 | 85 |
| 3.3 空調供暖水管道水力計算 | |

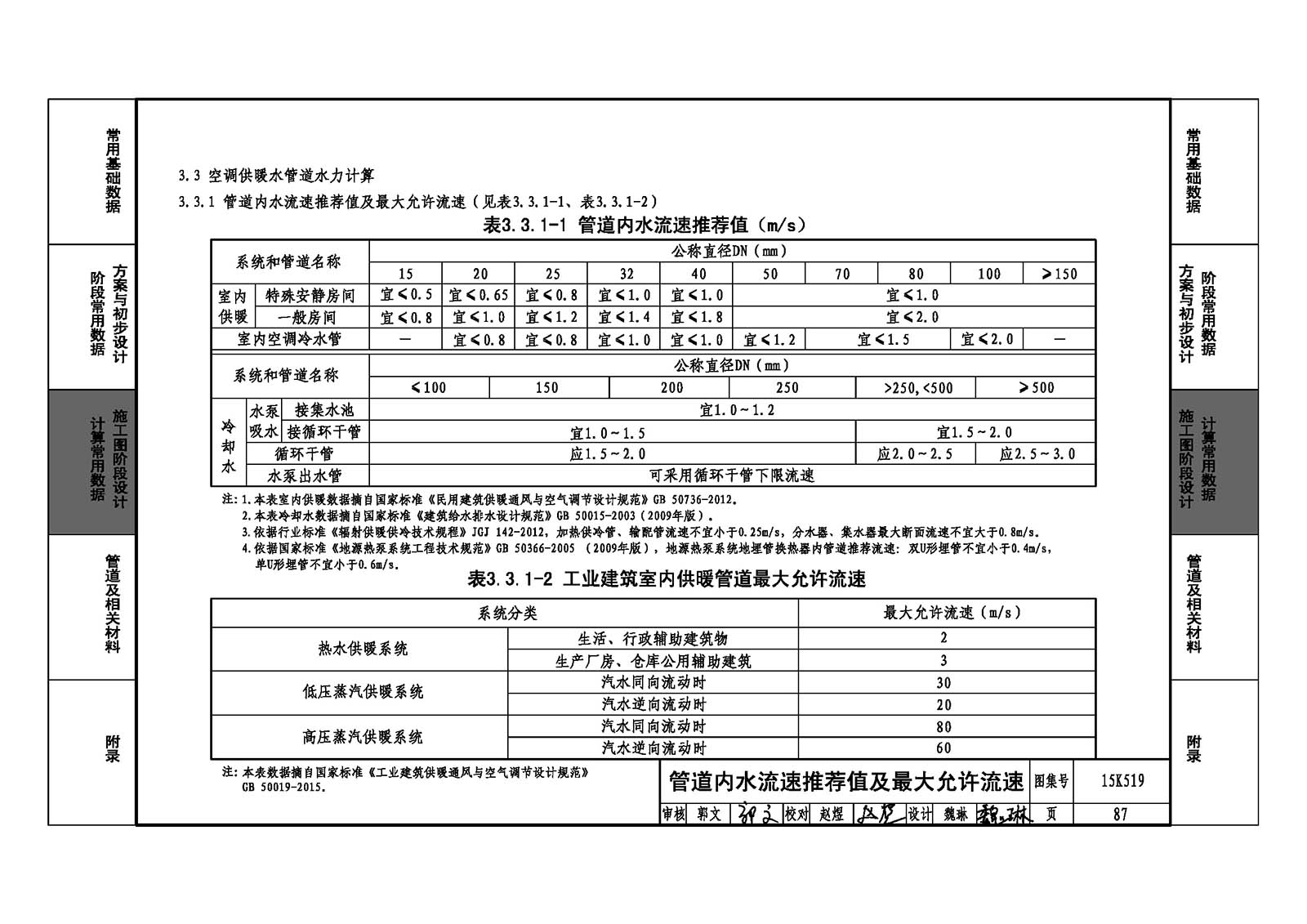

| 管道內水流速推薦值及最大允許流速 | 87 |
| 常用水管道配件局部阻力系數 | 88 |
| 鋼管冷水管道水力計算表 | 91 |

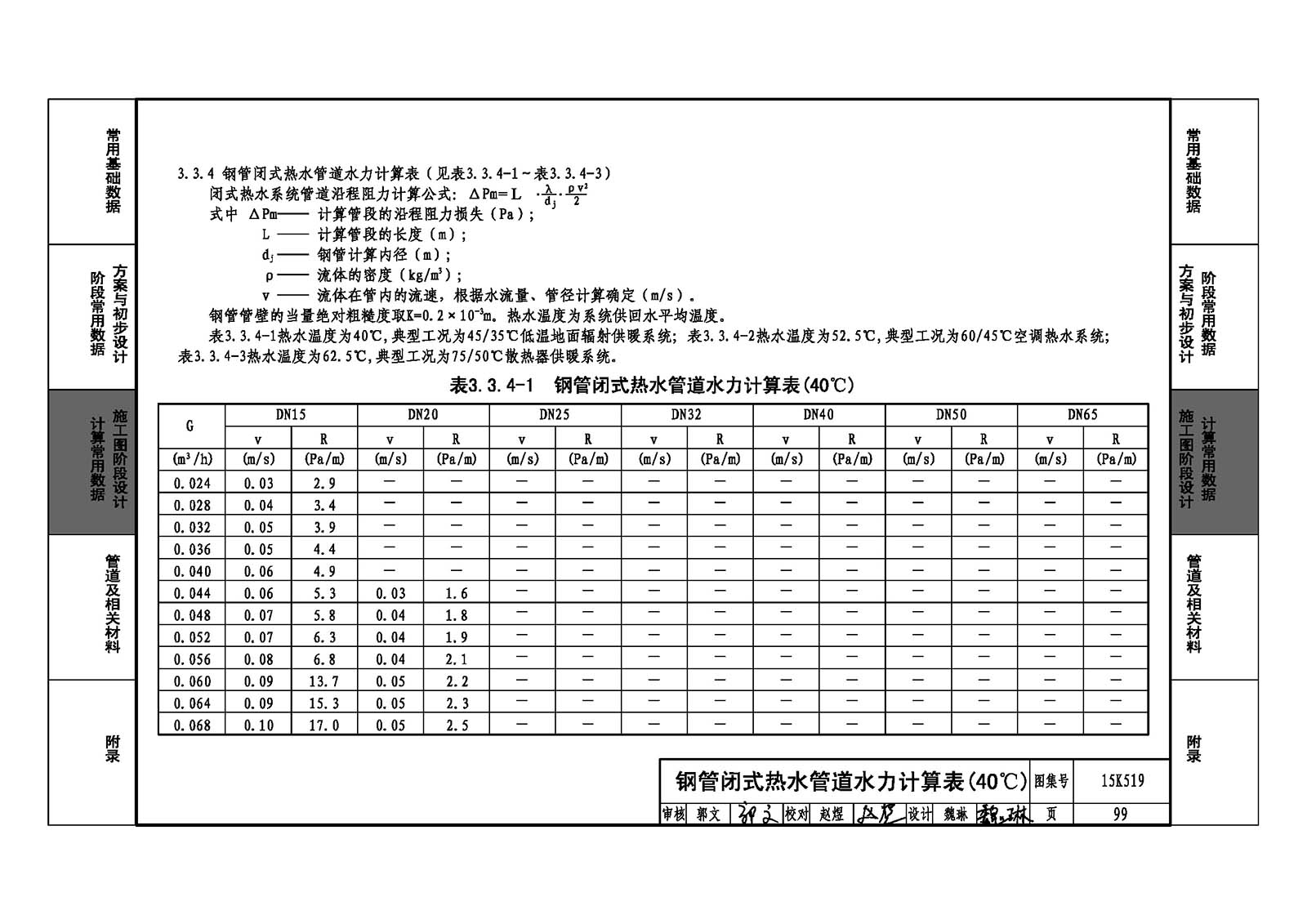

| 鋼管閉式熱水管道水力計算表(40 "C) | 99 |
| 鋼管閉式熱水管道水力計算表(52.5"C) | 108 |
| 鋼管閉式熱水管道水力計算表(62.5"C) | 117 |
| 塑料管和鋁塑復合管閉式熱水系統水力計算表 | 126 |
| 不同管材、流體的水力計算修正系數 | 129 |
| 空調冷凝水管管徑選擇 | 130 |
| 3.4 通過管道、設備的得熱及失熱 | |
| 無絕熱層薄鋼板風管的溫升 | 131 |
| 有絕熱層矩形風管的溫升 | 132 |
| 通過設備的溫升與通過水泵的冷負荷附加率 | 133 |
| 冷水管道的近似溫升與冷損失 | 134 |
| 3.5 水泵、風機耗電量計算 | |
| 風機功率計算及單位風量耗功率限值 | 135 |
| 水泵功率計算 | 136 |
| 循環水泵耗電輸冷(熱)比計算 | 137 |
| 3.6 散熱器供暖系統 | 139 |
| 3.7 輻射供暖供冷系統 | 140 |
| 3.8 蓄冷蓄熱系統 | |
| 常見蓄冷方式的特性及特點 | 141 |
| 蓄冷空調系統附加冷負荷及制冷機特性參數 | 142 |
| 逐時冷負荷系數 | 143 |
| 蓄熱系統的分類及蓄熱溫差 | 144 |
| 3.9 太陽能系統 | |
| 代表城市太陽能供熱供暖系統設計氣象參數 | 145 |
| 太陽能保證率及集熱器的單位面積流量 | 150 |
| 3. 10 通風除塵與有害氣體凈化 | |
| 袋式除塵器的性能參數 | 151 |
| 旋風除塵器及濕式除塵器的計算參數 | 152 |
| 吸收裝置運行參數及吸收劑的選擇 | 153 |
| 吸附裝置的參數及吸附劑的選擇 | 154 |
| 3. 11 空氣過濾器 | |
| 國標空氣過濾器性能 | 155 |
| 國標高效空氣過濾器常用規格 | 156 |
| 歐標一般通風用空氣過濾器分級 | 157 |
| 歐標亞高效、高效及超高效空氣過濾器分級 | 158 |
| ASHRAE標準過濾器最小效率報告值 | 159 |
| 4 管道及相關材料 | |
| 4.1 水管管材 | |
| 鋼管公稱直徑單位對照及鍍鋅層重量系數 | 160 |
| 無縫鋼管常用規格 | 161 |
| 熱塑性塑料管通用壁厚與內徑 | 163 |
| 熱塑性塑料管使用條件等級 | 164 |
| 熱塑性塑料管管材管系列S選用表 | 165 |
| 鋁管搭接焊式鋁塑管品種分類 | 166 |
| 鋁管搭接焊式鋁塑管結構尺寸要求 | 167 |
| 鋁管對接焊式鋁塑管品種分類 | 168 |
| 鋁管對接焊式鋁塑管結構尺寸要求 | 169 |
| 4.2 風管管材 | |
| 圓形、矩形風管規格 | 170 |
| 風管類別及鋁板風管板材厚度 | 171 |
| 鋼板、不銹鋼板風管板材厚度 | 172 |
| 4. 3 常見防火封堵材料 | 173 |
| 5 附錄 | |
| 5. 1 冷、熱負荷指標 | 176 |
| 5. 2 空調供暖系統水容量及膨脹量估算 | |
| 散熱器供暖系統水容量 | 178 |
| 低溫?zé)崴孛孑椛涔┡到y(tǒng)地盤管水容量 | 181 |
| 空調系統水容量與水系統膨脹量 | 182 |
| 5. 3 空調供暖管道重量估算 | 183 |
| 5. 4 常用建筑材料、保溫材料熱工性能 | 189 |
樣張
