15J207-1：單層防水卷材屋面建筑構造（一）--金屬屋面
- 圖集編號
- 15J207-1
- 圖集名稱
- 單層防水卷材屋面建筑構造（一）--金屬屋面
- 定價
- 66.00 元
- 開本
- 16 開
- 主編單位
- 中國京冶工程技術有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用于新建、改建、擴建、維修的民用及工業建筑金屬屋面工程的設計、施工及質量驗收。
主要內容：包括新建鋼基板單層防水卷材屋面、金屬夾芯板單層防水卷材屋面、原有金屬板屋面采用單層防水卷材維修以及金屬基板單層防水卷材種植屋面的建筑構造。
特點：單層防水卷材屋面是一種新型屋面構造形式，主要在輕型鋼結構屋面上采用鋪設有特殊性能要求的單層防水卷材，即可達到一級防水的要求。其特點是屋面建造跨度大、制作安裝簡便、造型形式多樣、防水性能好。本圖集以新實施的《單層防水卷材屋面技術規程》為設計依據，力求采用新技術、新材料、新工藝，做到構造合理、專業性強、條理清楚、選用方便，可供設計人員直接選用，施工單位按圖施工。
目錄
| 目錄 | 1 |
|---|---|

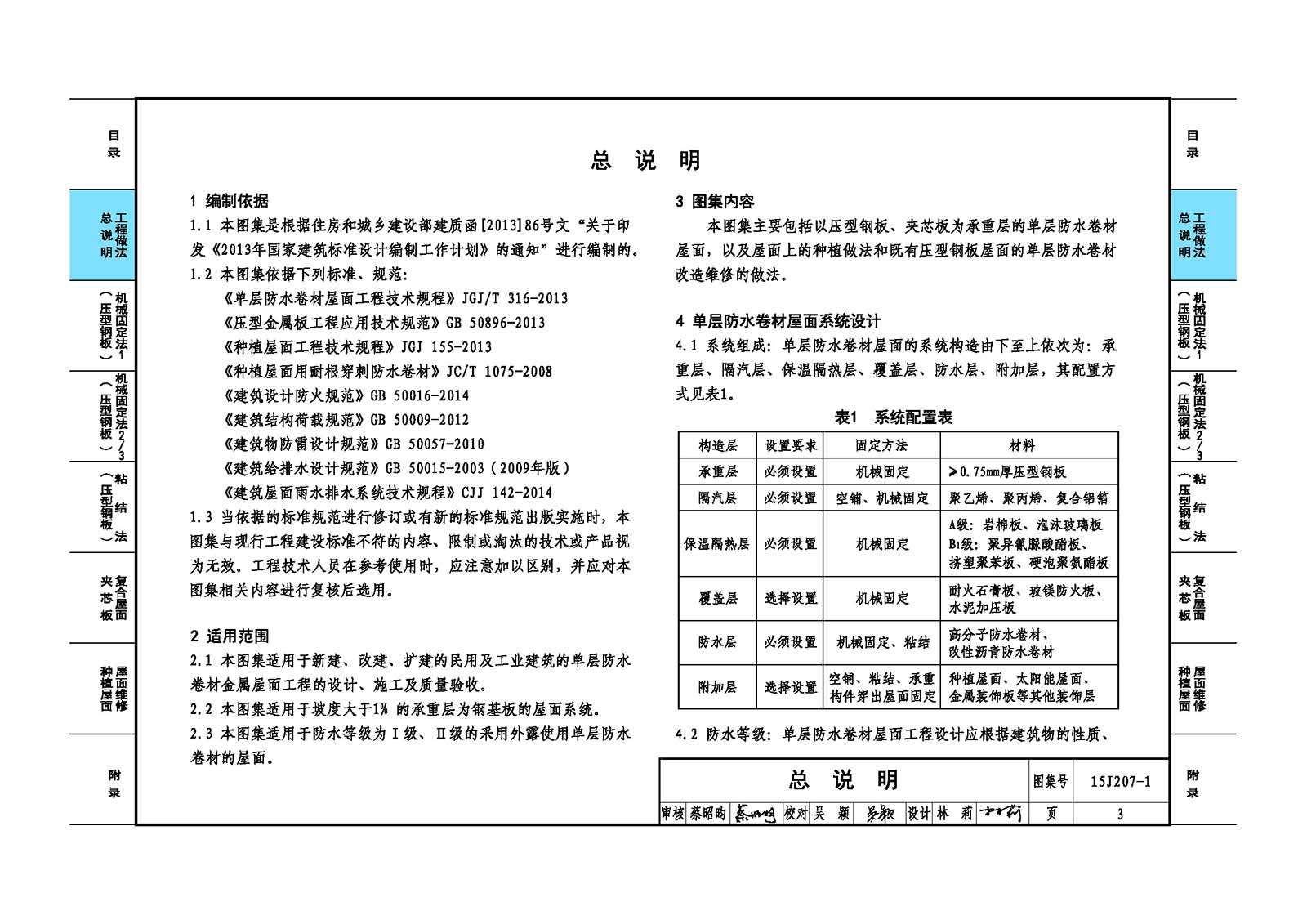

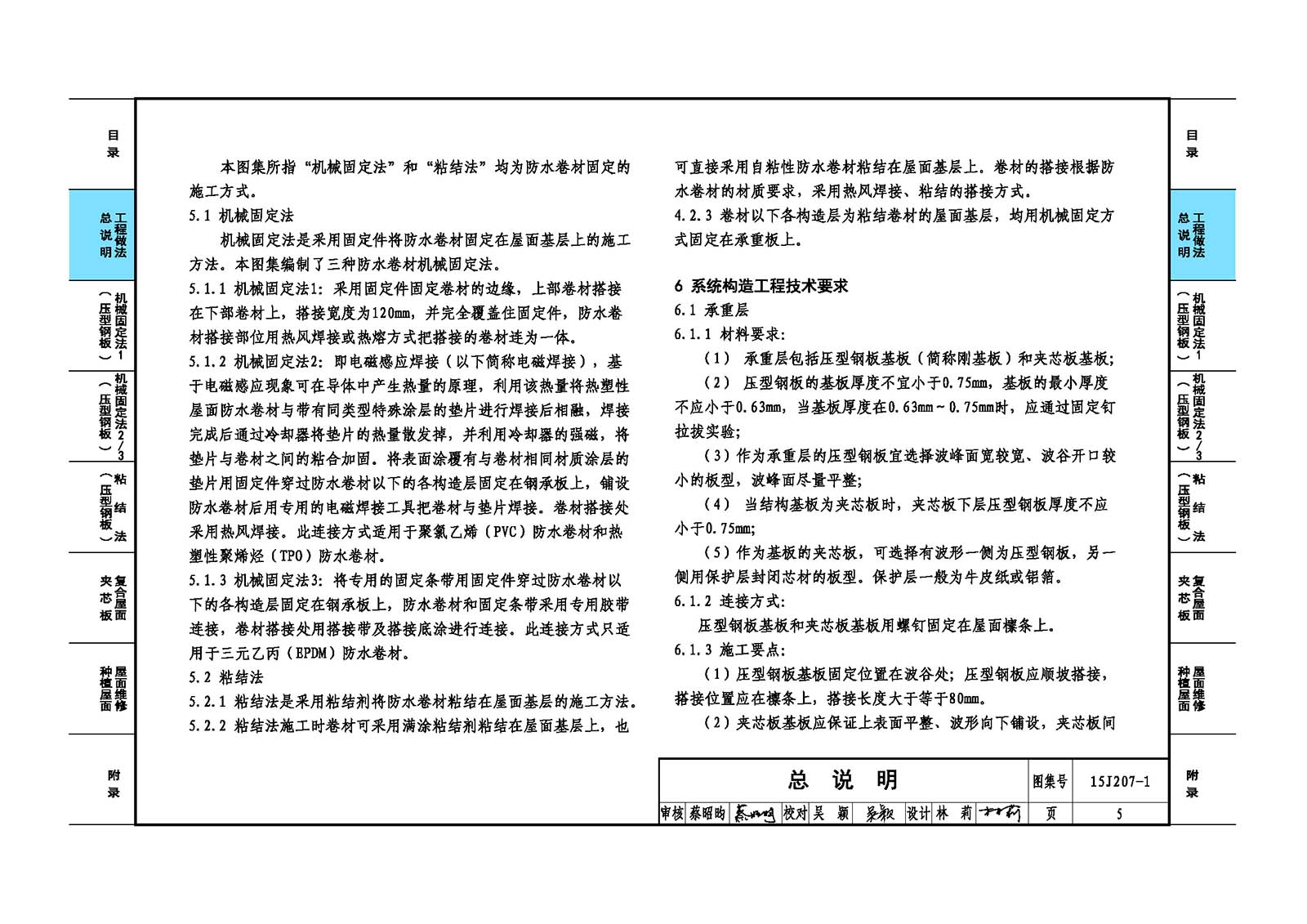

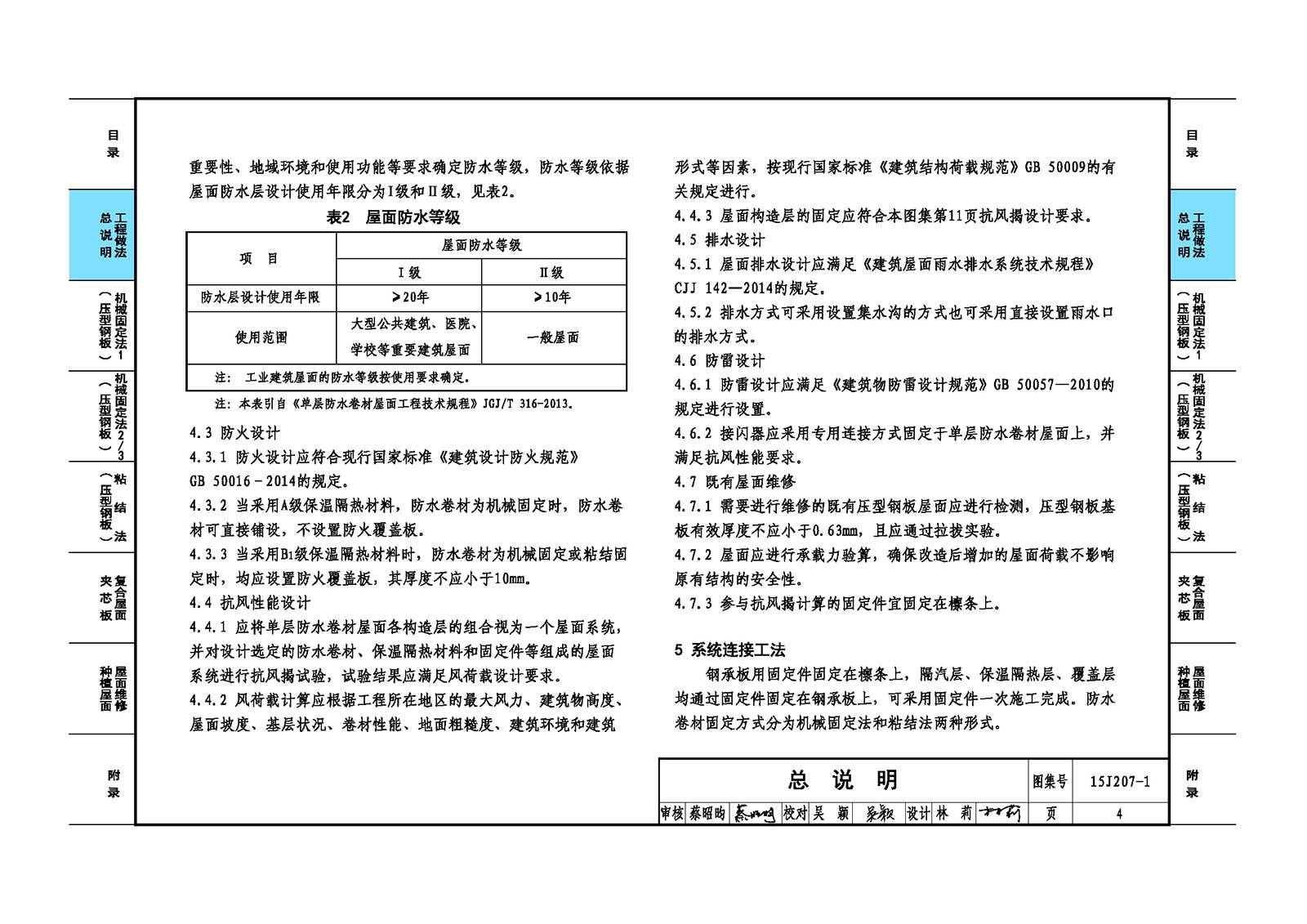

| 總說明 | 3 |
| 屋面抗風揭設計 | 11 |
| 單層防水卷材金屬屋面防水卷材材料選用表 | 12 |
| 保溫隔熱材料、隔汽材料、覆蓋板選用表 | 13 |
| 常用板型表 | 14 |
| 屋面固定件選用表 | 18 |

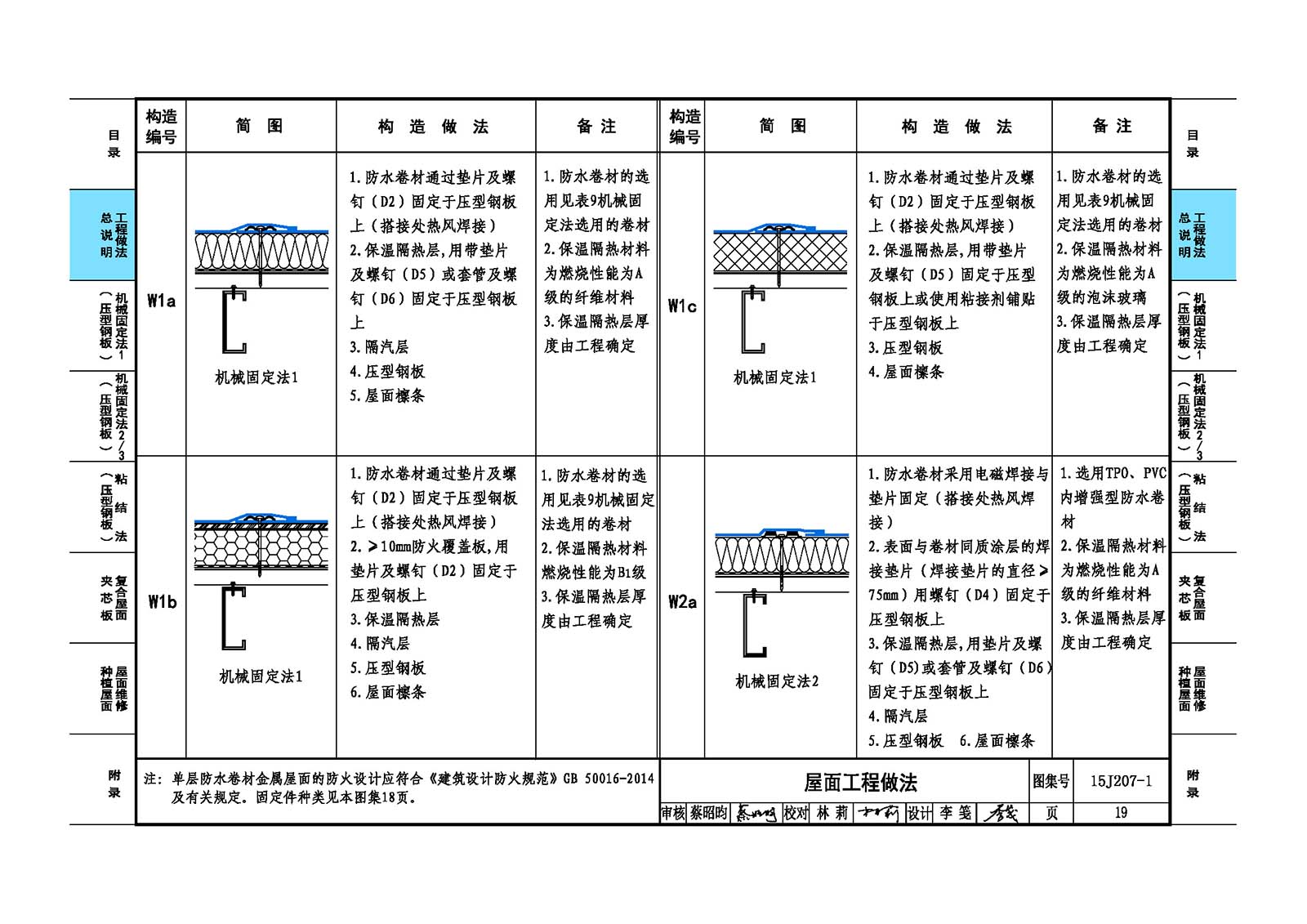

| 屋面工程做法表 | 19 |
| 索引圖及圖例 | 24 |
| 機械固定法1 (壓型鋼板〉單層防水卷材屋面構造 | |

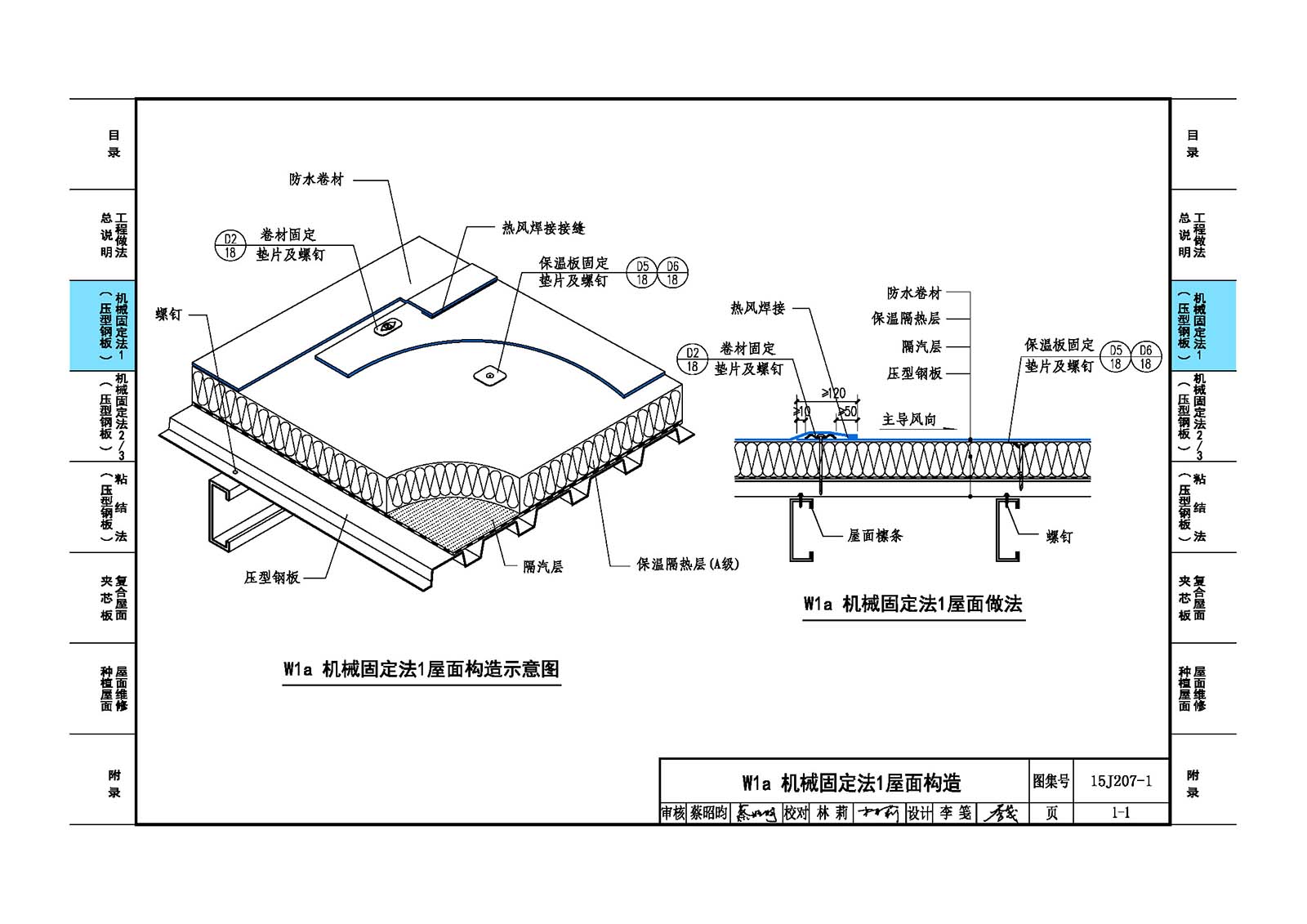

| W1a 機械固定法1屋面構造 | 1-1 |
| W1b 機械固定法1屋面構造 | 1-2 |
| W1C 機械固定法1屋面構造 | 1-3 |
| 機械固定法1 (高分子防水卷材)固定構造 | 1-4 |
| 機械固定法1 (改性瀝青防水卷材)固定構造 | 1-5 |

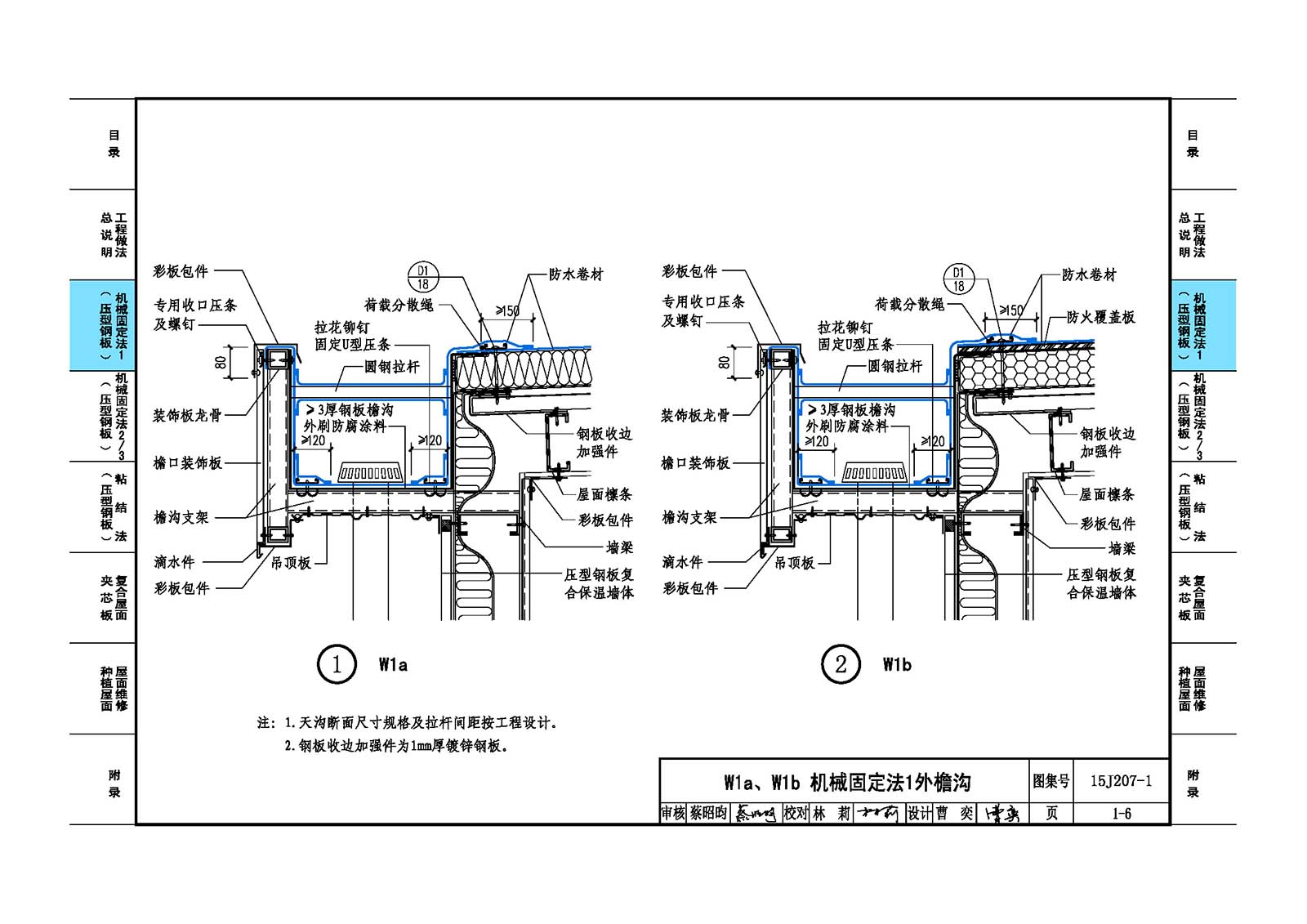

| Wla 、Wlb 機械固定法1 外檐溝 | 1-6 |

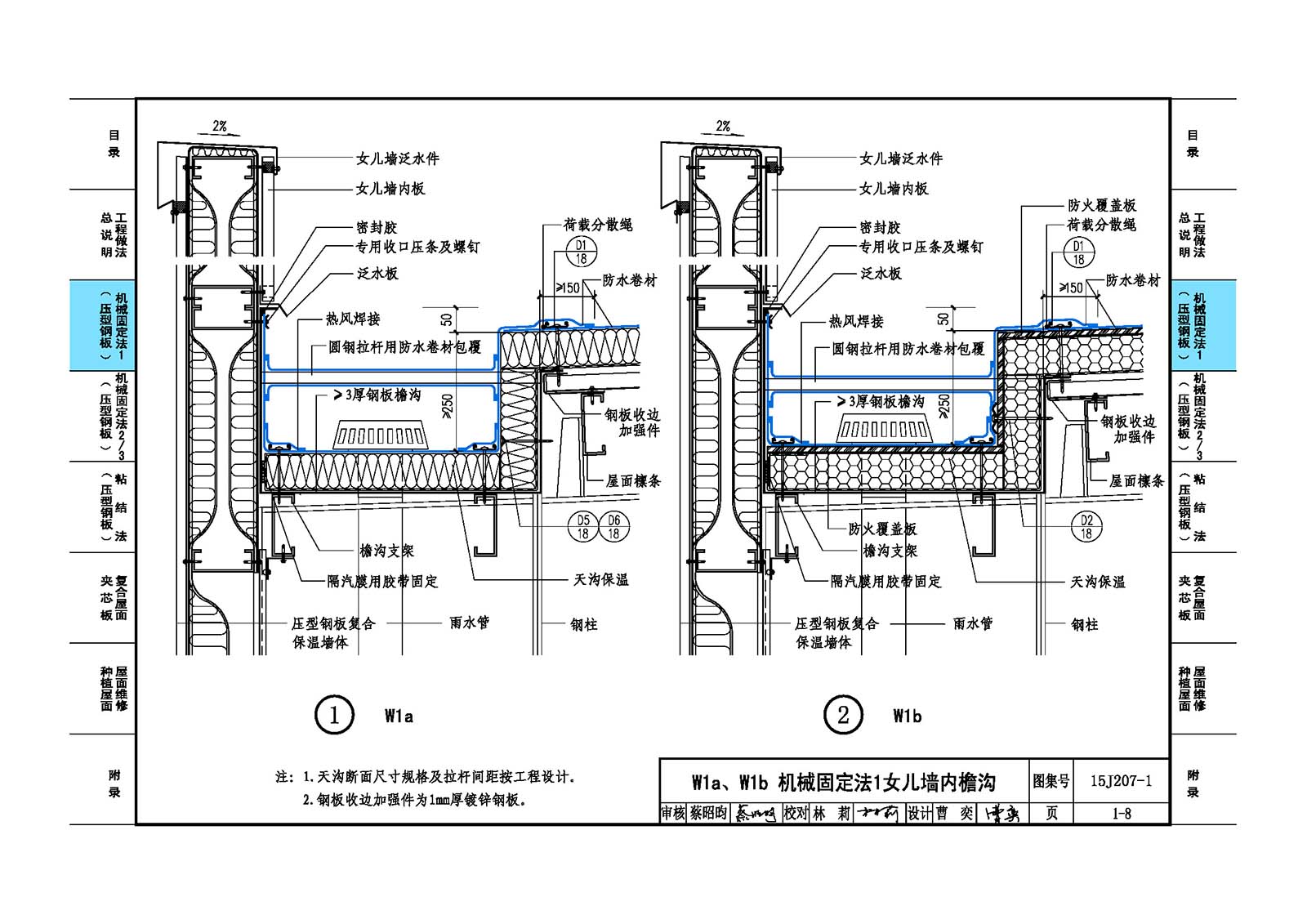

| Wla 、Wlb 機械固定法1 女兒墻內檐溝 | 1-8 |
| Wla 、Wlb 機械固定法1 內檐溝溢水口 | 1-10 |
| W1a 、Wlb 機械固定法1 女兒墻 | 1-11 |

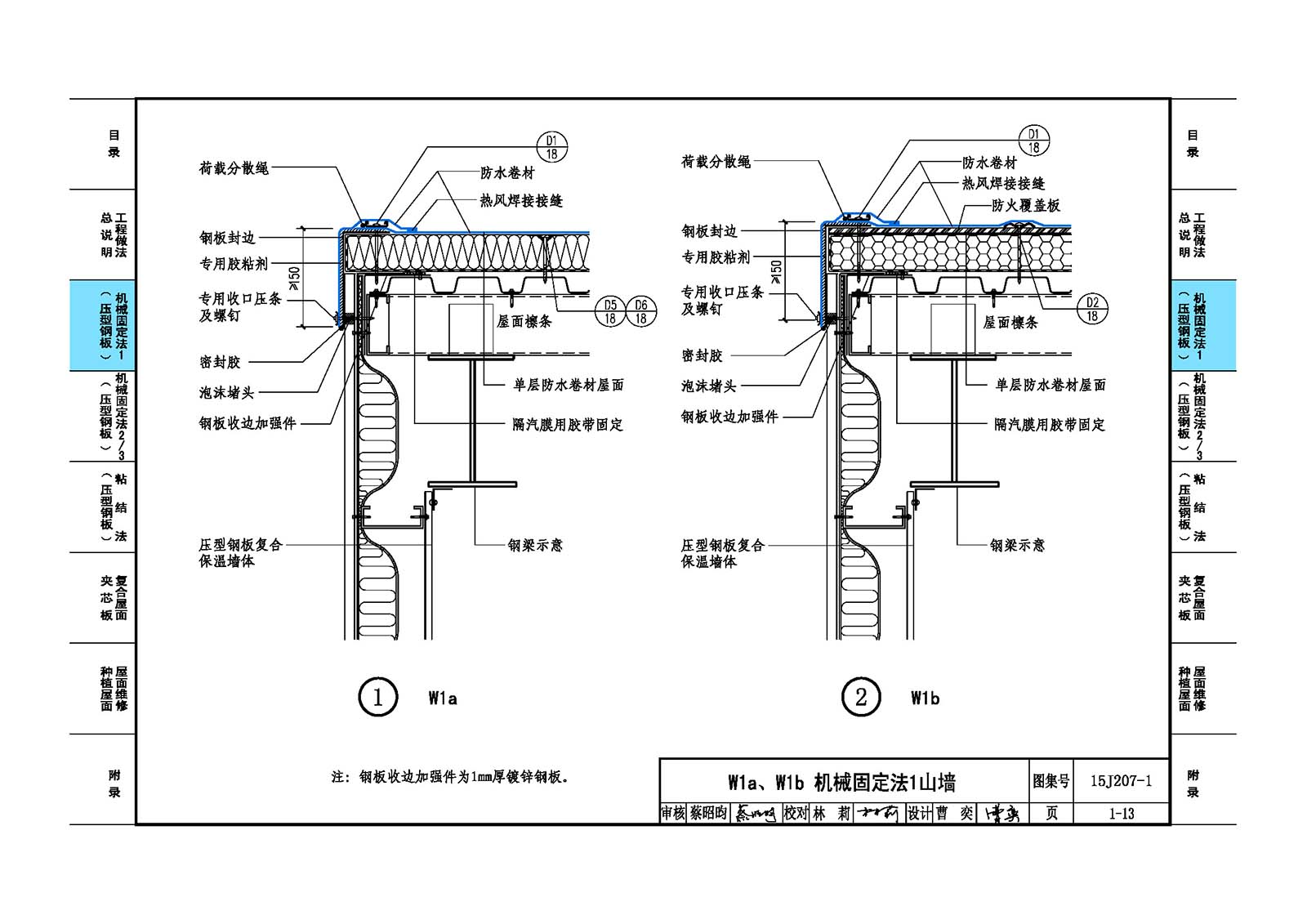

| Wla 、Wlb 機械固定法1 山墻 | 1-13 |
| Wla 、Wlb 機械固定法1 高低跨 | 1-17 |
| Wla 、Wlb 機械固定法1 雙坡屋脊 | 1-21 |
| Wla 、Wlb 機械固定法1 內天溝 | 1-22 |
| W1a 、Wlb 機械固定法1 變形縫 | 1-23 |
| Wla 、Wlb 機械固定法1 出屋面管道 | 1-25 |
| Wla 、Wlb 機械固定法1 雨水口 | 1-26 |
| Wla 、Wlb 機械固定法1 采光帶 | 1-27 |
| 屋面避雷帶、走道板 | 1-30 |
| 機械固定法2 、機械固定法3 (壓型銅板)單層防水卷材屋面構造 | |
| W2a (W2c) 機械固定法2屋面構造 | 2-1 |
| W2b 機械固定法2屋面構造 | 2-2 |
| W3a (W3c) 機械固定法3屋面構造 | 2-3 |
| W3b 機械固定法3屋面構造 | 2-4 |
| W3a 、W3b 機械固定法3女兒墻內檐溝 | 2-5 |
| W3a 、W3b 機械固定法3高低跨 | 2-6 |
| W3a 、W3b 機械固定法3變形縫、出屋面管道 | 2-7 |
| 粘結法〈壓型銅板〉單層防水卷材屋面構造 | |
| W4a 粘結法屋面構造 | 3-1 |
| W4b 粘結法屋面構造 | 3-2 |
| W4c 粘結法屋面構造 | 3-3 |
| W4a 粘結法外檐溝 | 3-4 |
| W4a 粘結法女兒墻及內檐溝 | 3-5 |
| W4a 粘結法內檐溝溢水口、內天溝 | 3-6 |
| W4a 粘結法山墻 | 3-7 |
| W4a 粘結法高低跨 | 3-8 |
| W4a 粘結法屋脊、變形縫 | 3-10 |
| W4a 粘結法出屋面管道、雨水口 | 3-11 |
| W4a 粘結法采光帶 | 3-12 |
| 夾芯板復合單層防水卷材屋面構造 | |
| W5a (W5b) 機械固定法1 屋面構造 | 4-1 |
| W6a (W6b) 機械固定法2 屋面構造 | 4-2 |
| W7a (W7b) 機械固定法3 屋面構造 | 4-3 |
| W8a (W8b、W8c 、W8d) 機械固定法l屋面構造 | 4-4 |
| W5a 屋面外檐溝 | 4-5 |
| W5a 屋面女兒墻內檐溝、溢水口 | 4-6 |
| W5a 屋面女兒墻、內天溝 | 4-7 |
| W5a 屋面山墻 | 4-8 |
| W5a 屋面高低跨 | 4-9 |
| W5a 屋面雙坡屋脊 | 4-11 |
| W5a 屋面變形縫 | 4-12 |
| W5a 出屋面管道 | 4-13 |
| W5a 屋面雨水口 | 4-14 |
| W5a 屋面采光帶 | 4-15 |
| 種植屋面與屋面維修 | |
| W9 種植屋面構造 | 5-1 |
| W10 種植屋面構造 | 5-2 |
| W11a 屋面維修構造 | 5-3 |
| W11b 屋面維修構造 | 5-4 |
| 附錄 | |
| 附錄A 單層防水卷材主要性能指標 | F-l |
| 附錄B 保溫隔熱材料主要性能指標 | F-6 |
| 附錄C 復合型聚丙烯隔汽材料主要性能指標 | F-6 |
| 附錄D 系統配件示意 | F-7 |
| 附錄E 卷材預制件示意 | F-8 |
樣張
