15K114：非金屬風管制作與安裝
- 圖集編號
- 15K114
- 圖集名稱
- 非金屬風管制作與安裝
- 定價
- 98.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 陜西建工安裝集團有限公司
內容簡介
本圖集為新編圖集，本圖集適用于新建、改建、擴建的民用與工業建筑中采用非金屬風管的通風、空調工程。
本圖集主要內容：復合板風管與配件的制作、安裝等。制作部分包含幾種常見復合板風管，如酚醛與聚氨酯復合板風管、玻璃纖維復合板風管、機制玻鎂復合板風管、雙面彩鋼板復合風管和纖維增強硅酸鈣板風管；安裝部分則涵蓋上述幾種常見復合板風管的連接方法、與風閥、風口的連接做法等，以及常用形式的裝配式支吊架材料表。
目錄
| 目錄 | 1 |
|---|---|

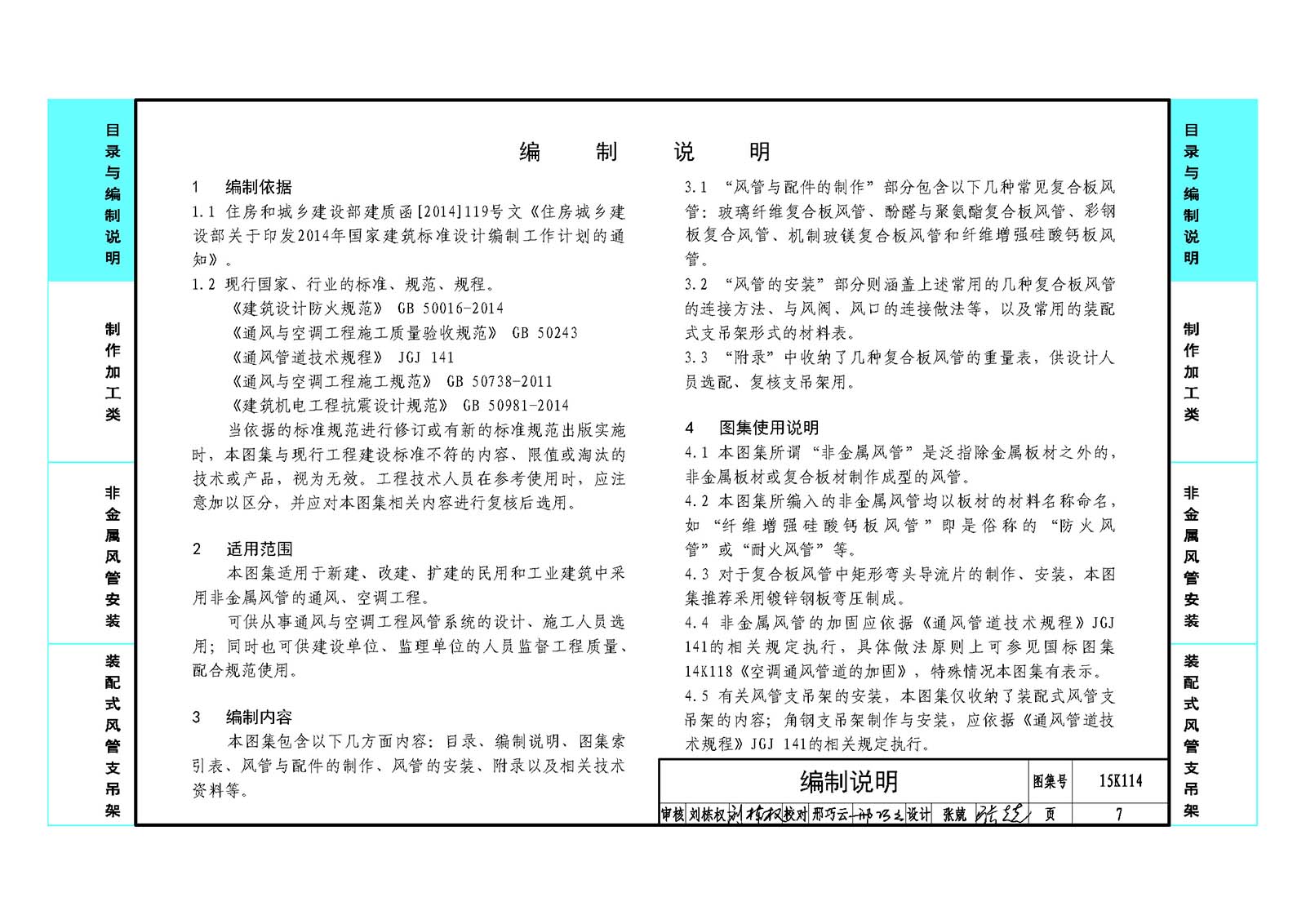

| 編制說明 | 7 |
| 圖集索引表 | 8 |
| 1 風管的制作 | |
| 1.1 玻璃纖維復合板風管的制作 | |
| 玻璃纖維復合板風管的技術要求 | 9 |

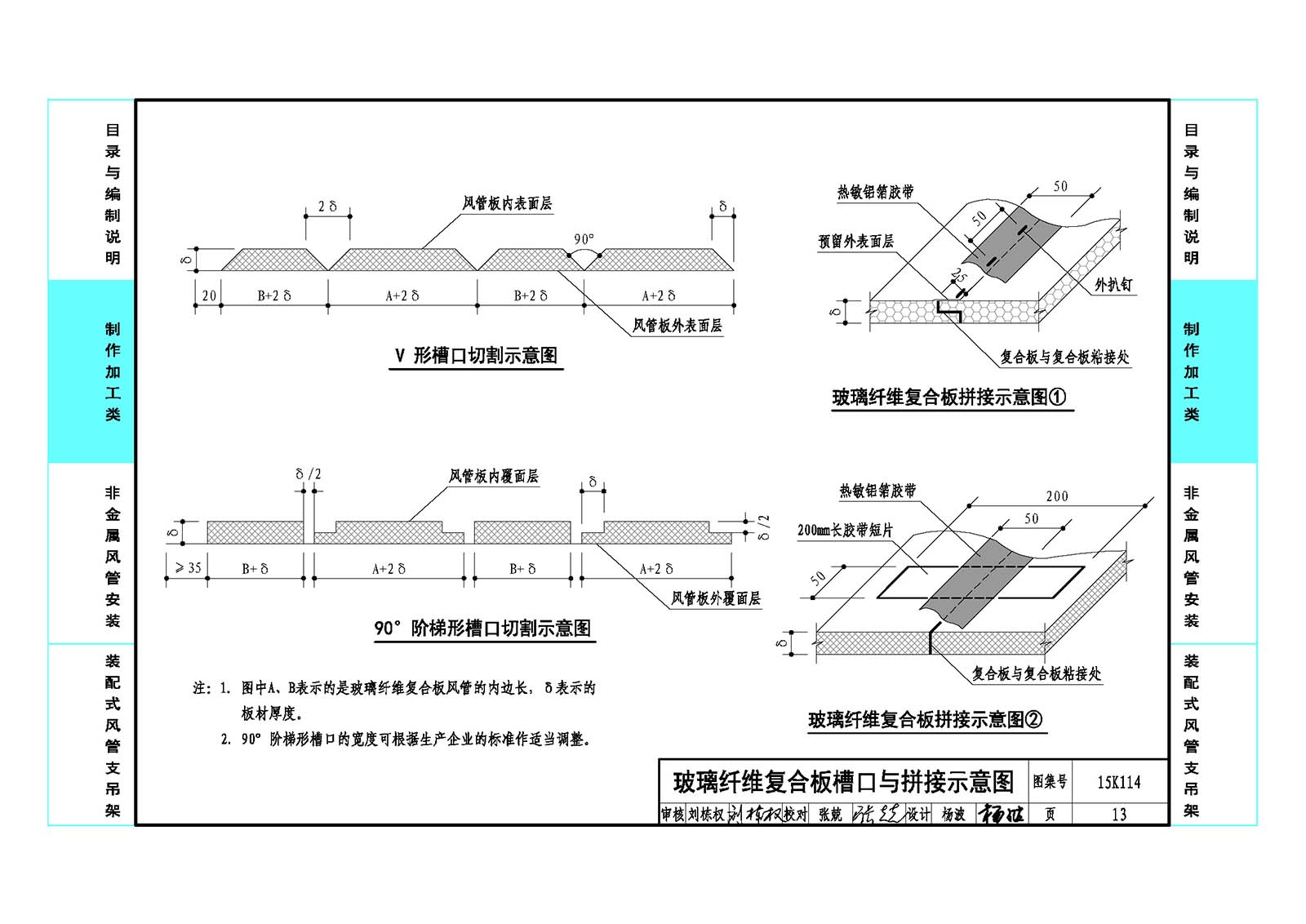

| 玻璃纖維復合板槽口與拼接示意圖 | 13 |

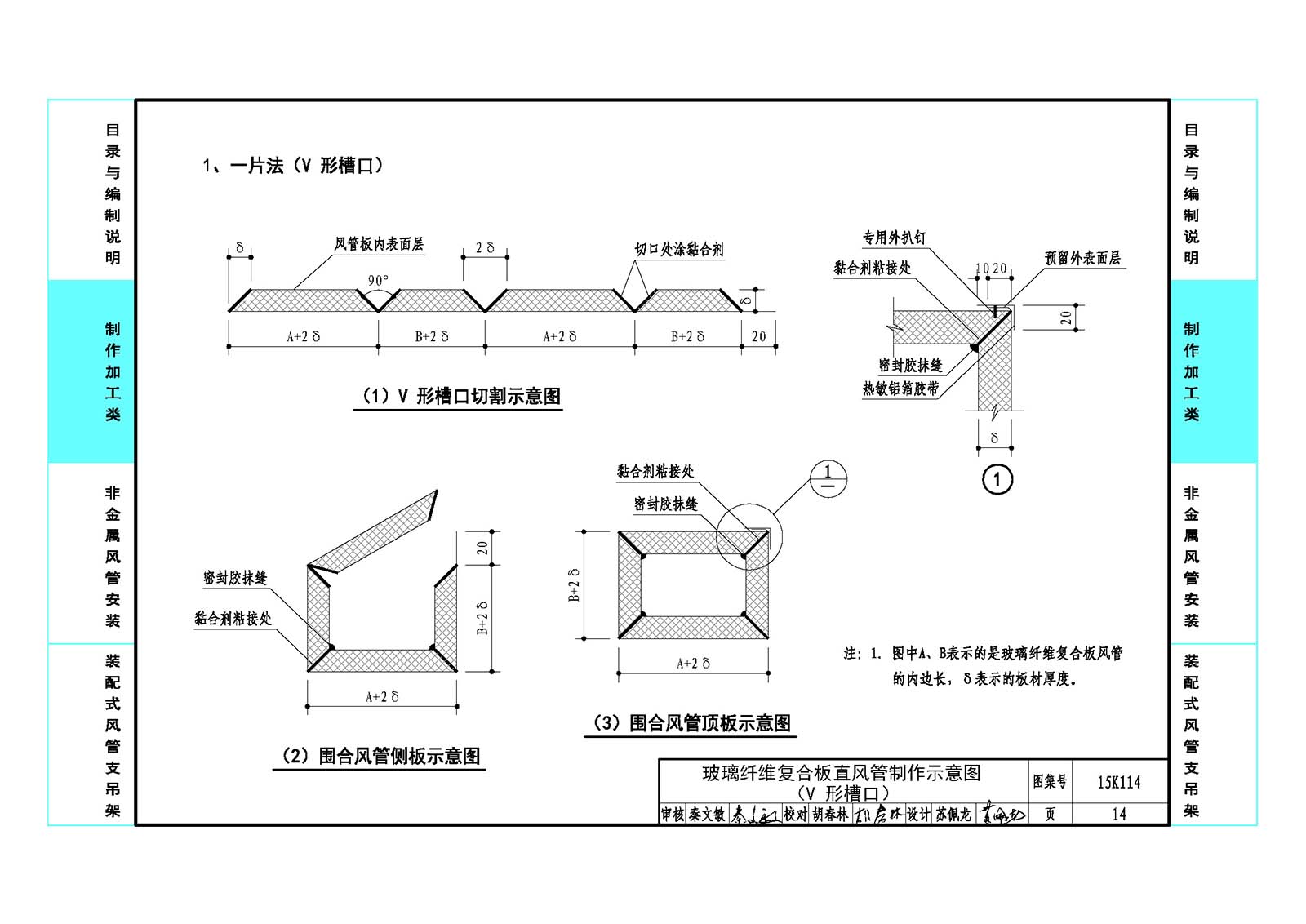

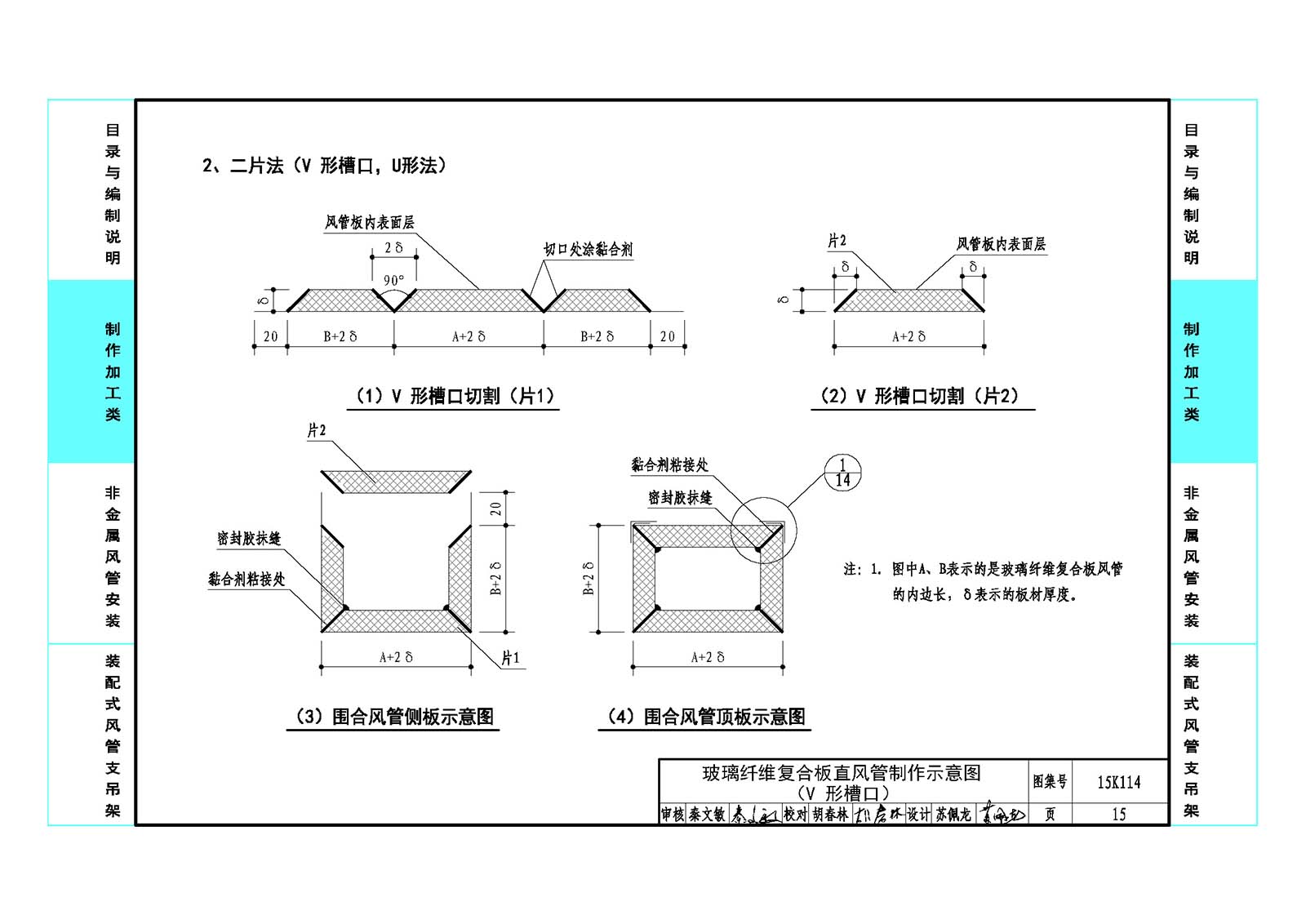

| 玻璃纖維復合板直風管制作示意圖(V 形槽口) | 14 |

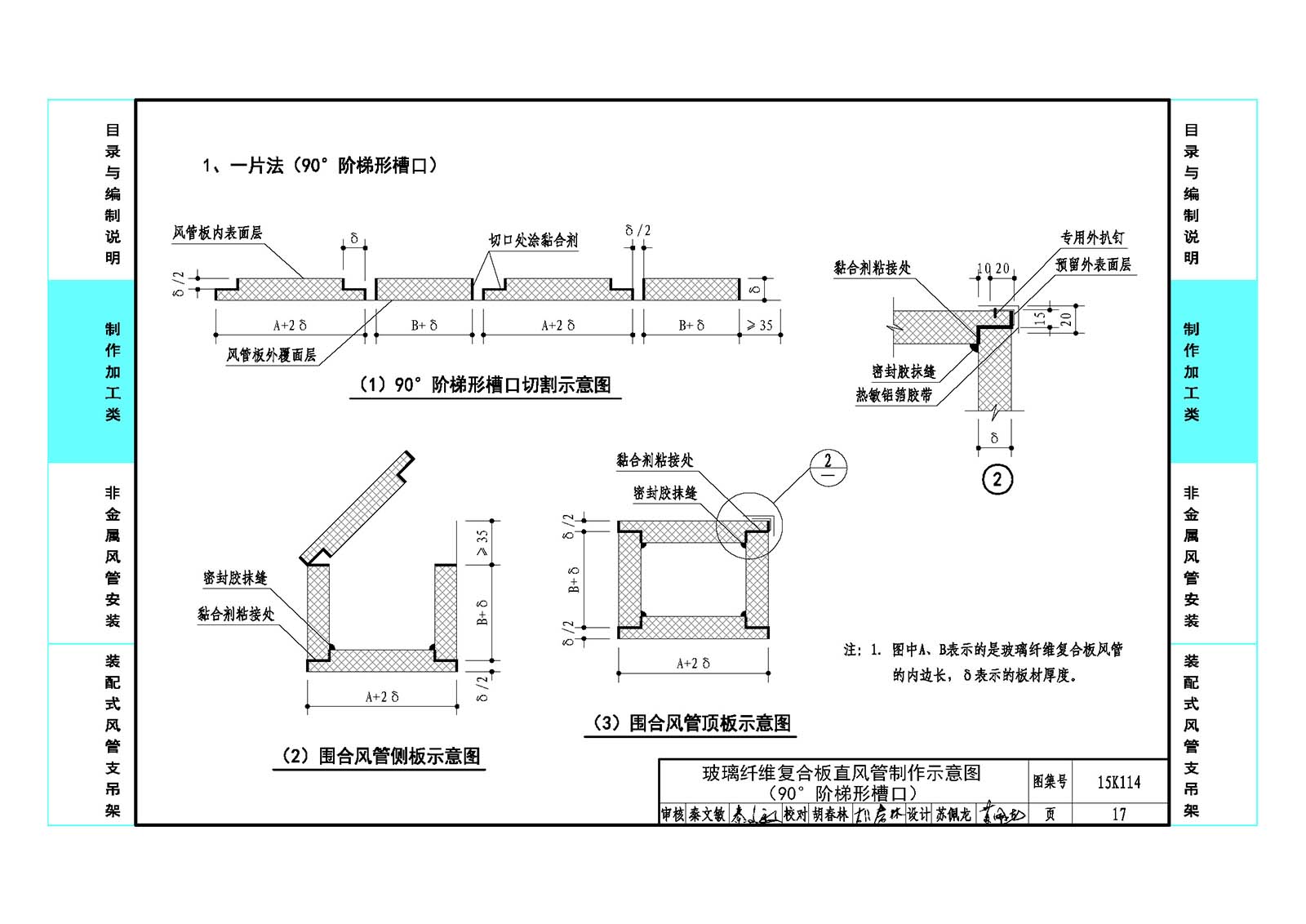

| 玻璃纖維復合板直風管制作示意圖(90°階梯形槽口) | 17 |
| 玻璃纖維復合板風管盲板制作示意圖 | 22 |
| 機制金屬內襯玻璃棉氈直風管制作示意圖 | 23 |
| 玻璃纖維復合板風管彎頭制作示意圖(內外折線直角彎頭) | 24 |

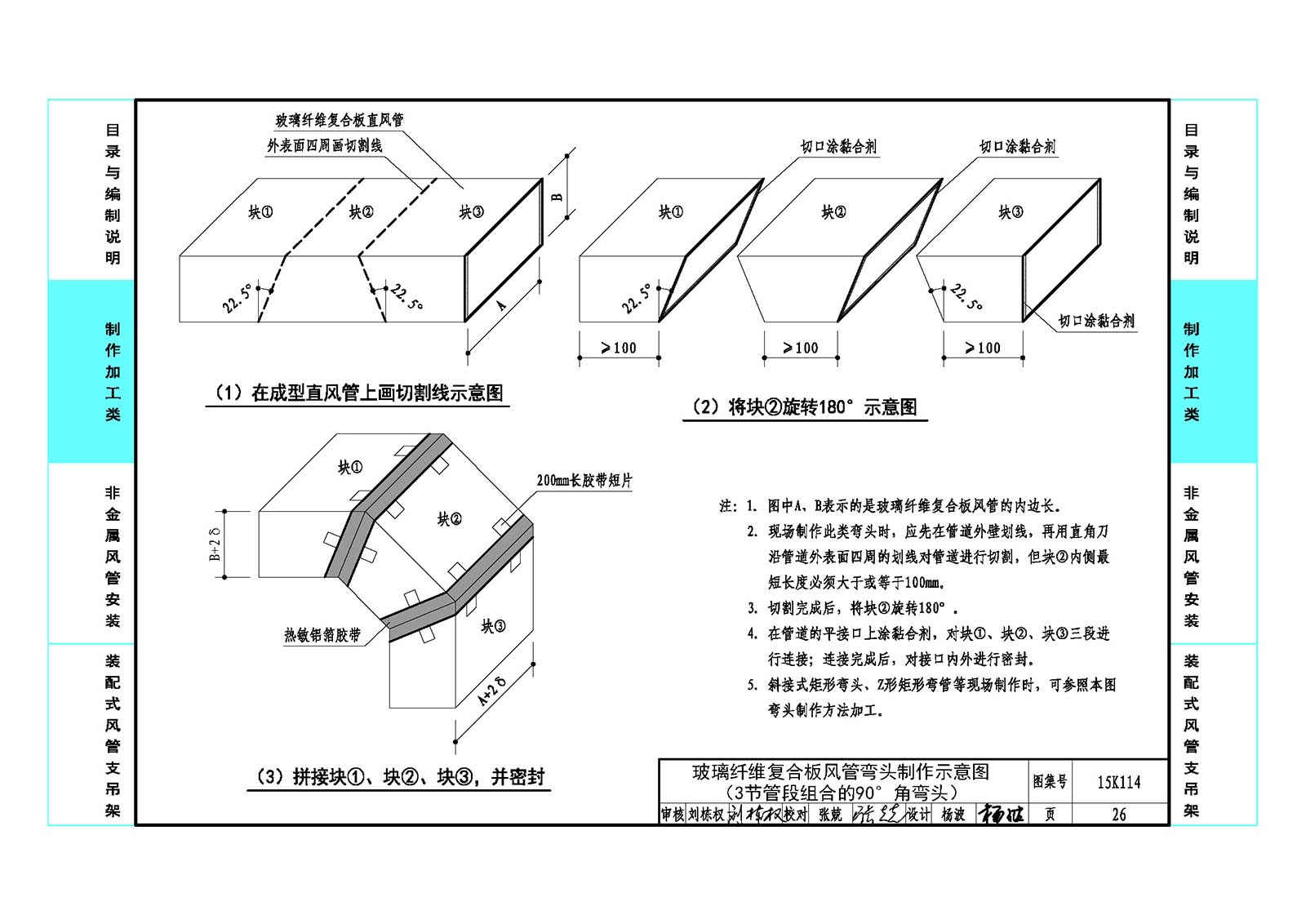

| 玻璃纖維復合板風管彎頭制作示意圖(3節管段組合的90°角彎頭) | 26 |
| 機制金屬內襯玻璃棉氈風管彎頭制作示意圖 | 27 |
| 玻璃纖維復合板變徑管制作示意圖(板材切割、拼接) | 29 |
| 玻璃纖維復合板風管三通制作示意圖(T型對稱分流三通) | 30 |
| 玻璃纖維復合板風管三通制作示意圖(T型插管式三通) | 33 |
| 玻璃纖維復合板風管三通制作示意圖(45°插管式三通) | 34 |
| 機制金屬內襯玻璃棉氈風管內、外加固形式 | 36 |
| 玻璃纖維復合板風管常用加固做法 | 37 |
| 1.2 酚醛與聚氨酯復合板風管的制作 | |
| 酚醛與聚氨酯復合板風管的技術要求 | 41 |
| 雙面鋁箔酚醛與聚氨酯復合板 槽口與拼接示意圖 | 43 |
| 雙面鋁箔酚醛與聚氨酯復合板 直風管制作示意圖 | 44 |
| 雙面鋁箔酚醛與聚氨酯復合板 風管盲板制作示意圖 | 48 |
| 雙面鋁箔酚醛與聚氨酯復合板 風管變徑管下料示意圖 | 49 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 內外弧形直角彎頭下料示意圖 | 50 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 內外直角彎頭下料示意圖 | 51 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 內斜線外直角彎頭下料示意圖 | 52 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 三通下料示意圖 | 53 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 彎頭、三通、變徑管做法示意圖 | 55 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 彎頭、三通、變徑管節點示意圖 | 56 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 常用加固做法 | 57 |
| 1.3 彩鋼板復合風管的制作 | |
| 彩鋼板復合風管的技術要求 | 58 |
| 單面彩鋼復合板槽口與拼接示意圖 | 60 |
| 雙面彩鋼復合板的開槽與拼接示意圖 | 62 |
| 單面彩鋼復合板直風管制作示意圖 | 63 |
| 單面彩鋼復合板直風管制作示意圖（包角） | 67 |
| 雙面彩鋼板復合板直風管制作示意圖（90°角槽口） | 72 |
| 雙面彩鋼板復合風管盲板制作示意圖 | 75 |
| 單面彩鋼板復合風管 彎頭、三通、變徑管做法示意圖 | 76 |
| 單面彩鋼板復合風管 彎頭、三通、變徑管節點做法 | 77 |
| 單面彩鋼板復合風管 包邊法內外折線彎頭制作示意圖 | 79 |
| 單面彩鋼板復合風管 包角法內外折線彎頭制作示意圖 | 81 |
| 雙面彩鋼板復合風管變徑管下料示意圖 | 83 |
| 雙面彩鋼板復合風管內外直角彎頭下料示意圖 | 84 |
| 雙面彩鋼板復合風管 內斜線外直角彎頭下料示意圖 | 85 |
| 雙面彩鋼板復合風管 三通下料示意圖 | 86 |
| 雙面彩鋼板復合風管 彎頭、三通、變徑管做法示意圖 | 88 |

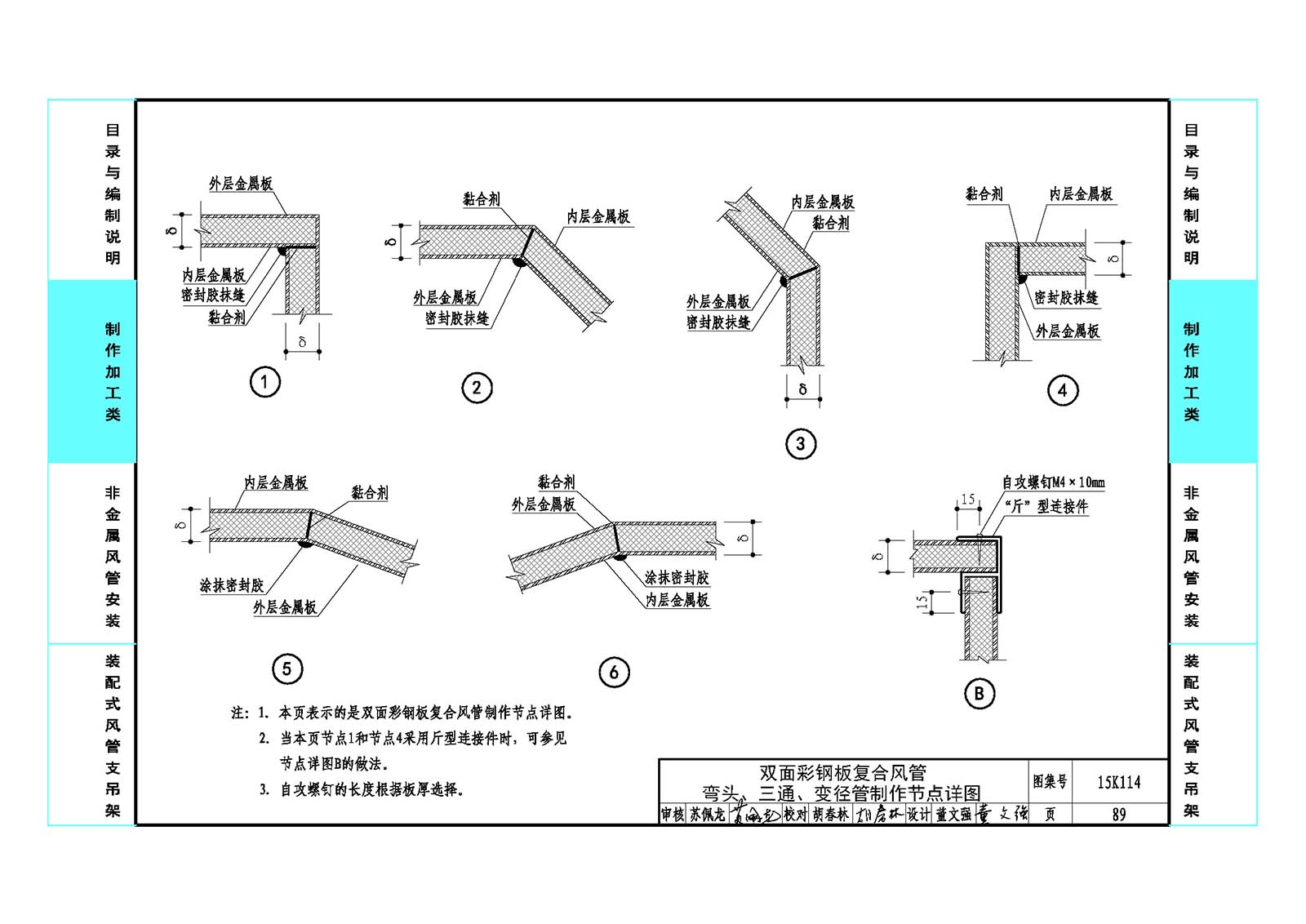

| 雙面彩鋼板復合風管 彎頭、三通、變徑管制作節點詳圖 | 89 |

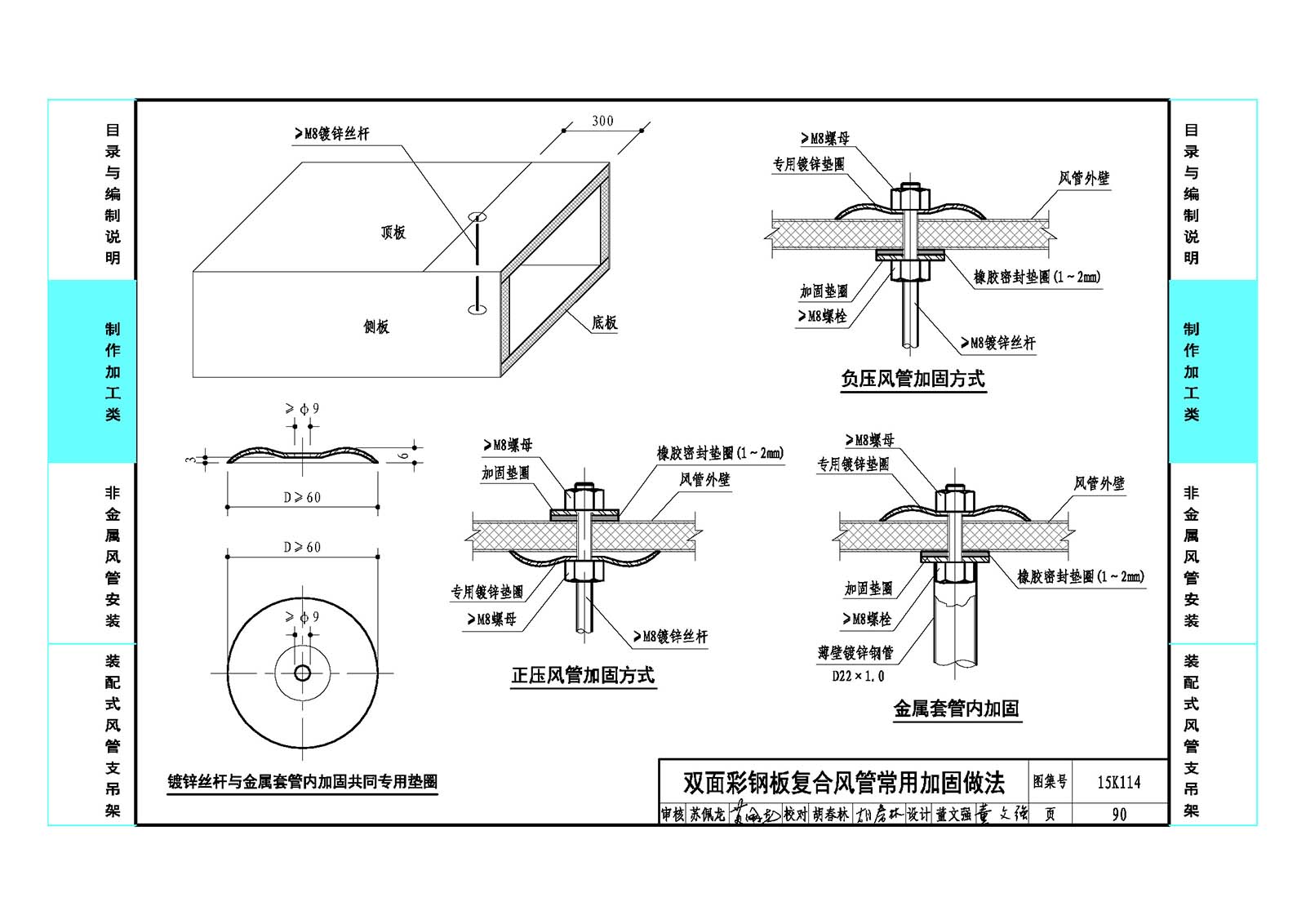

| 雙面彩鋼板復合風管常用加固做法 | 90 |
| 1.4 機制玻鎂復合板風管的制作 | |
| 機制玻鎂復合板風管的技術要求 | 91 |
| 機制玻鎂復合板下料與拼接示意圖 | 93 |
| 機制玻鎂復合板直風管制作示意圖 | 95 |
| 機制玻鎂復合板風管盲板制作示意圖 | 96 |
| 機制玻鎂復合板變徑管制作 | 97 |
| 機制玻鎂復合板風管內外折線直角彎頭構造圖 | 98 |
| 機制玻鎂復合板風管內折線外直角彎頭構造圖 | 99 |
| 機制玻鎂復合板風管內外直角彎頭構造圖 | 100 |
| 機制玻鎂復合板矩形風管Y形對稱三通構造圖 | 101 |
| 機制玻鎂復合板矩形風管整體式三通構造圖 | 102 |
| 機制玻鎂復合板矩形風管插管式三通構造圖 | 103 |
| 機制玻鎂復合板風管的捆扎 | 104 |
| 機制玻鎂復合板風管伸縮節的制作示意圖 | 105 |
| 機制玻鎂復合板風管加固做法 | 106 |
| 1.5 纖維增強硅酸鈣板風管的制作 | |
| 纖維增強硅酸鈣板風管的技術要求 | 107 |
| 纖維增強硅酸鈣板下料與拼接示意圖 | 109 |

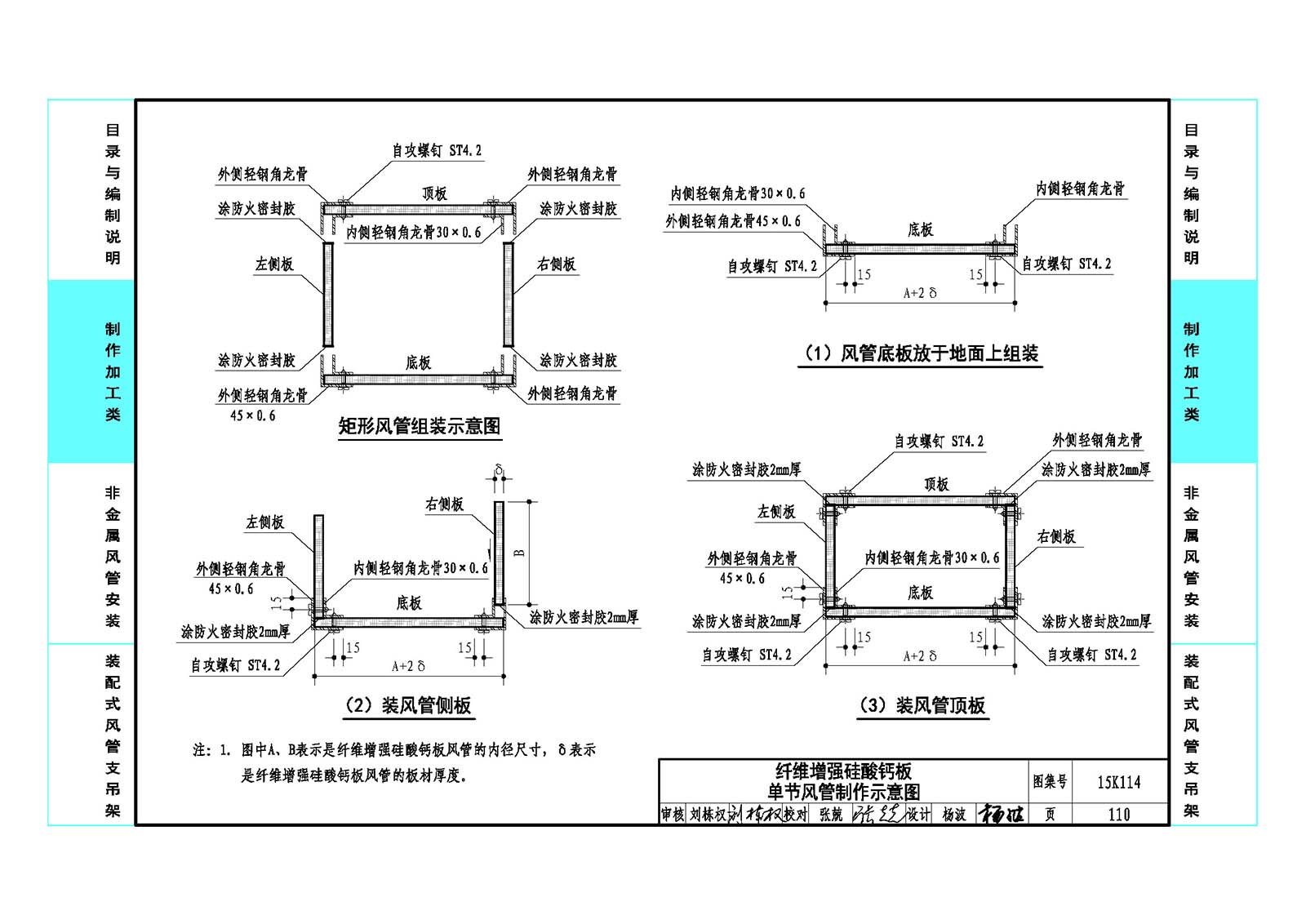

| 纖維增強硅酸鈣板單節風管制作示意圖 | 110 |
| 纖維增強硅酸鈣板 | |
| 單節矩形風管成型示意圖 | 111 |
| 纖維增強硅酸鈣板風管盲板制作示意圖 | 112 |
| 纖維增強硅酸鈣板風管彎頭下料示意圖 | 113 |
| 纖維增強硅酸鈣板風管彎頭制作示意圖 | 116 |
| 纖維增強硅酸鈣板風管變徑管下料示意圖 | 118 |
| 纖維增強硅酸鈣板風管變徑管制作示意圖 | 119 |
| 纖維增強硅酸鈣板風管三通下料示意圖 | 120 |
| 纖維增強硅酸鈣板風管三通制作示意圖 | 123 |
| 纖維增強硅酸鈣板風管常用內加固做法 | 125 |
| 鋼板風管防火包覆制作示意圖 | 126 |
| 1.6 復合板風管通用附件的制作 | |

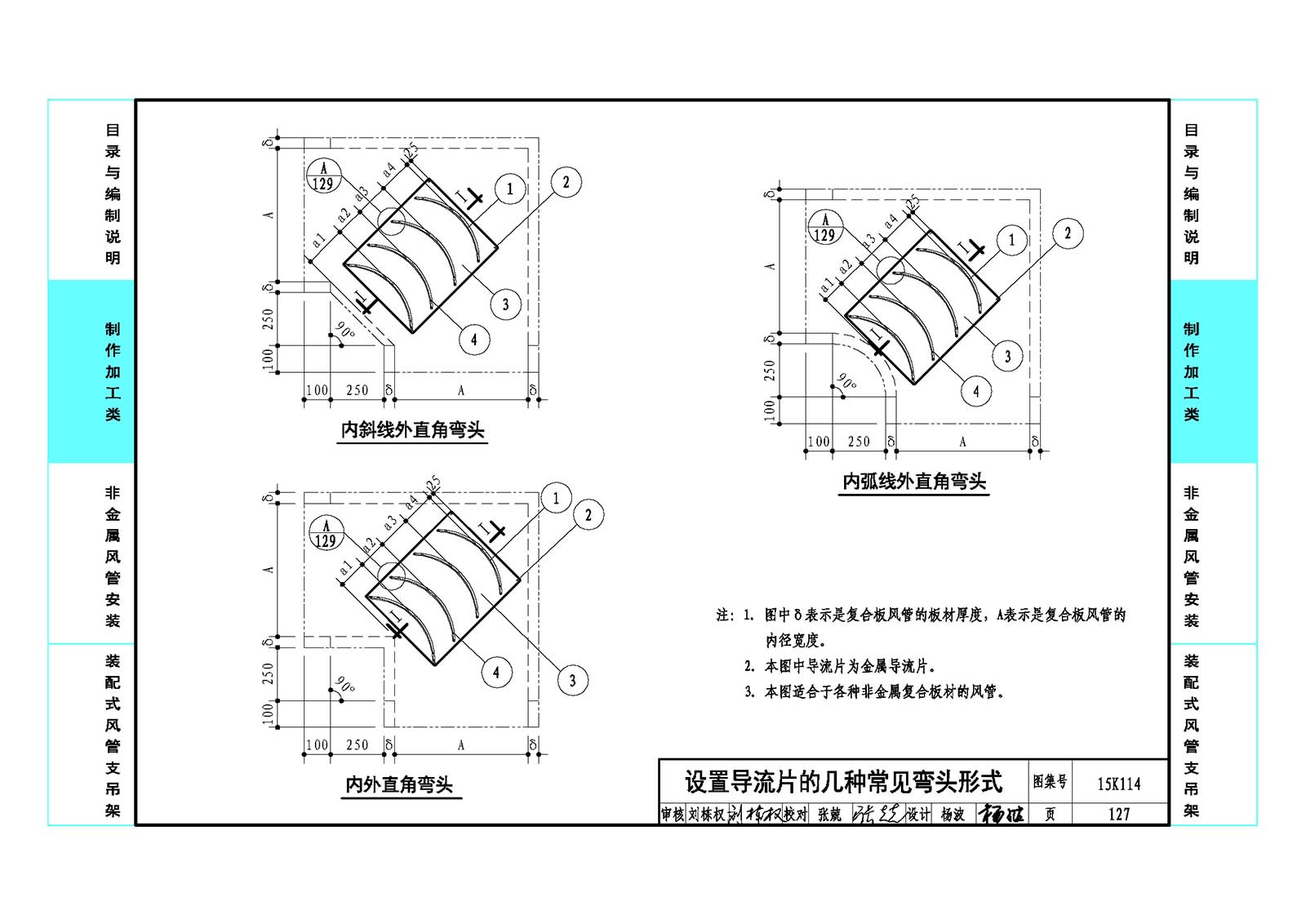

| 設置導流片的幾種常見彎頭形式 | 127 |
| 金屬導流片Ⅰ型構造示意圖 | 128 |
| 金屬導流片Ⅱ型構造示意圖 | 130 |
| 金屬導流片Ⅲ型構造示意圖 | 131 |

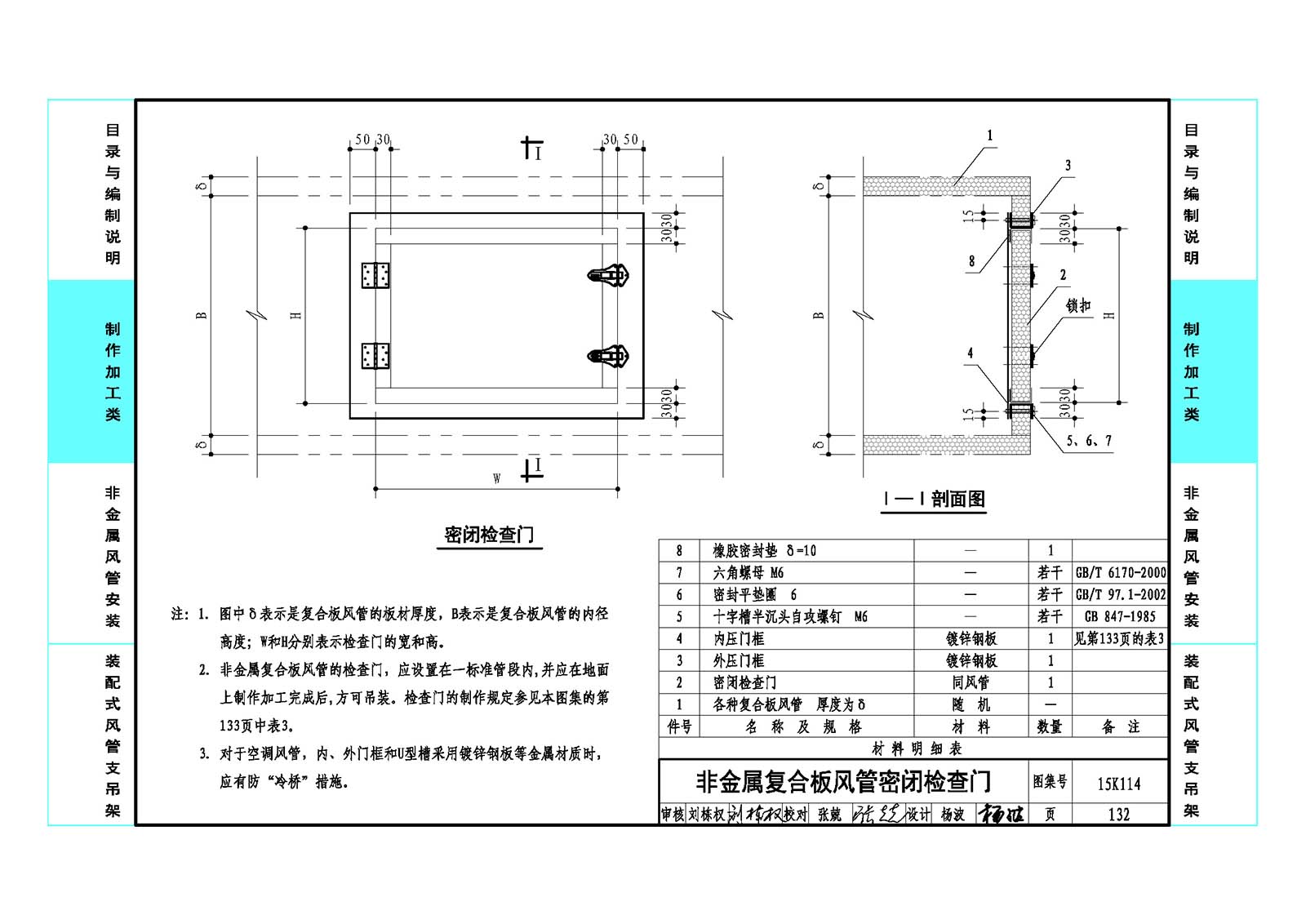

| 非金屬?gòu)?fù)合板風管密閉檢查門 | 132 |
| 非金屬?gòu)?fù)合板風管密閉檢查門零件圖 件—2檢查門裝配圖 | 133 |
| 非金屬?gòu)?fù)合板風管密閉檢查門零件圖 件—3外壓門框裝配圖 | 134 |
| 非金屬?gòu)?fù)合板風管密閉檢查門零件圖 件—4內壓門框裝配圖 | 135 |
| 2 風管的安裝 | |
| 2.1 風管的安裝 | |
| 非金屬風管安裝的技術要求 | 136 |
| 玻璃纖維復合板風管的連接示意圖 | 139 |
| 玻璃纖維復合板風管與風閥的連接示意圖 | 141 |
| 玻璃纖維復合板風管與設備、風口連接的示意圖 | 142 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 法蘭安裝步驟和方法 | 143 |

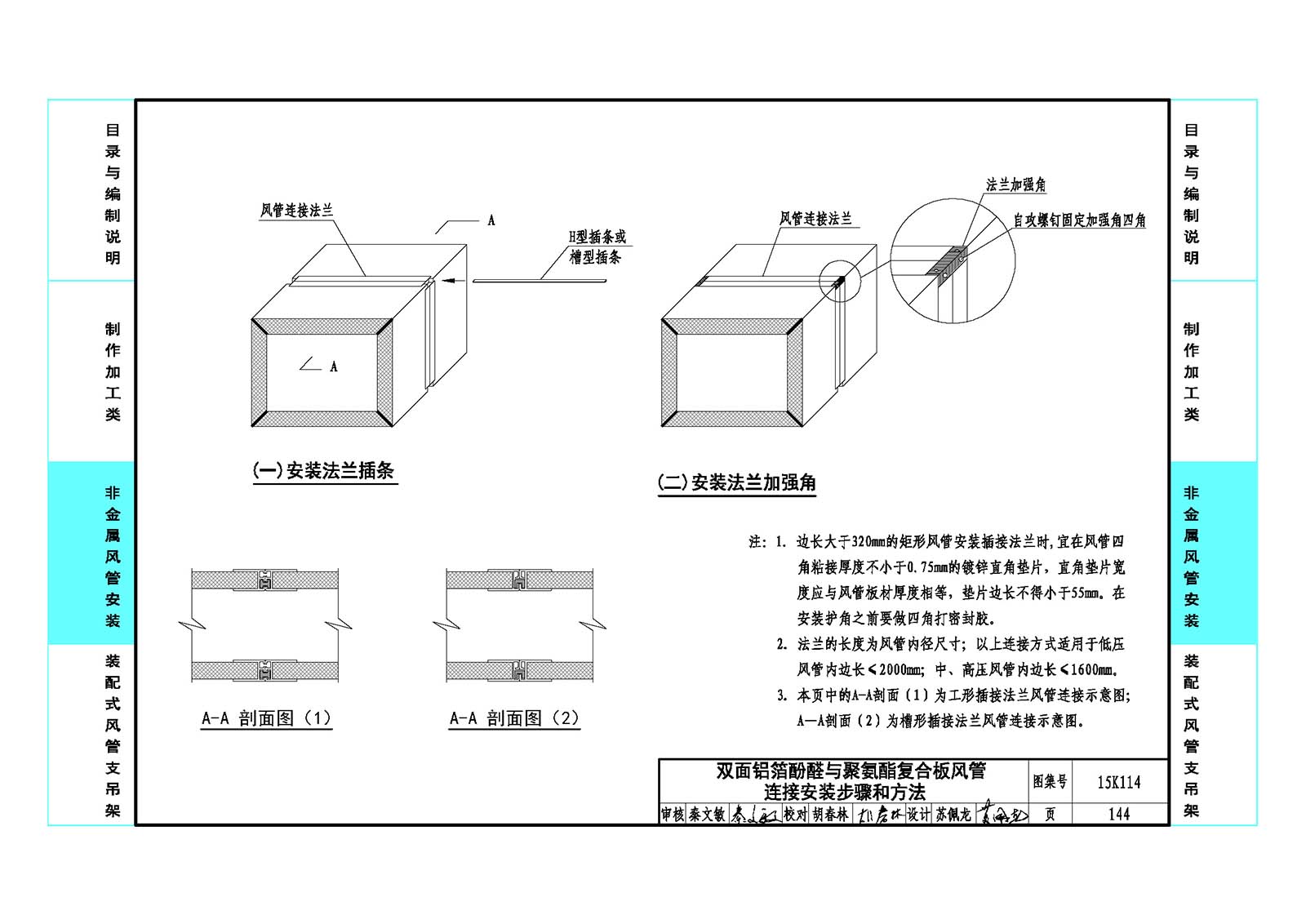

| 雙面鋁箔酚醛與聚氨酯復合板風管 連接安裝步驟和方法 | 144 |

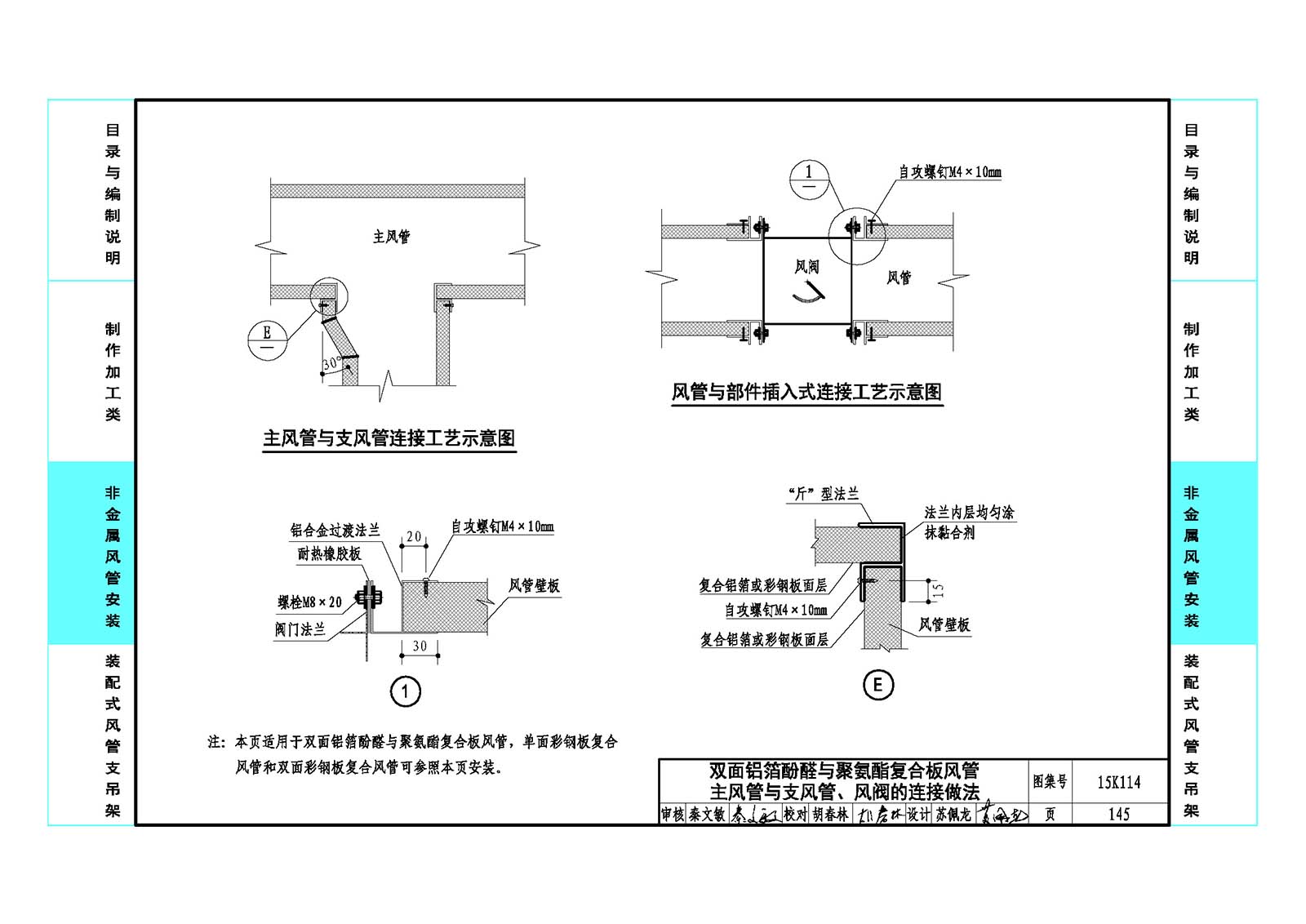

| 雙面鋁箔酚醛與聚氨酯復合板風管 主風管與支風管、風閥的連接做法 | 145 |
| 雙面鋁箔酚醛與聚氨酯復合板風管 風口安裝做法 | 146 |
| 雙面彩鋼板復合風管 法蘭拼裝步驟與方法示意圖 | 147 |
| 雙面彩鋼板復合風管連接法蘭斷面示意圖 | 148 |
| 雙面彩鋼板復合風管與法蘭連接示意圖 | 149 |
| 雙面彩鋼板復合風管與閥門連接示意圖 | 150 |
| 雙面彩鋼板復合風管與風口連接做法示意圖 | 151 |
| 機制玻鎂復合板風管的連接示意圖 | 152 |
| 機制玻鎂復合板風管與風口連接做法示意圖 | 153 |
| 纖維增強硅酸鈣板風管連接工藝示意圖 | 154 |
| 纖維增強硅酸鈣板風管法蘭的安裝方法 | 155 |
| 風管穿過防火墻、樓板的做法示意圖 | 156 |
| 水平風管穿變形縫墻體（空間）做法示意圖 | 157 |

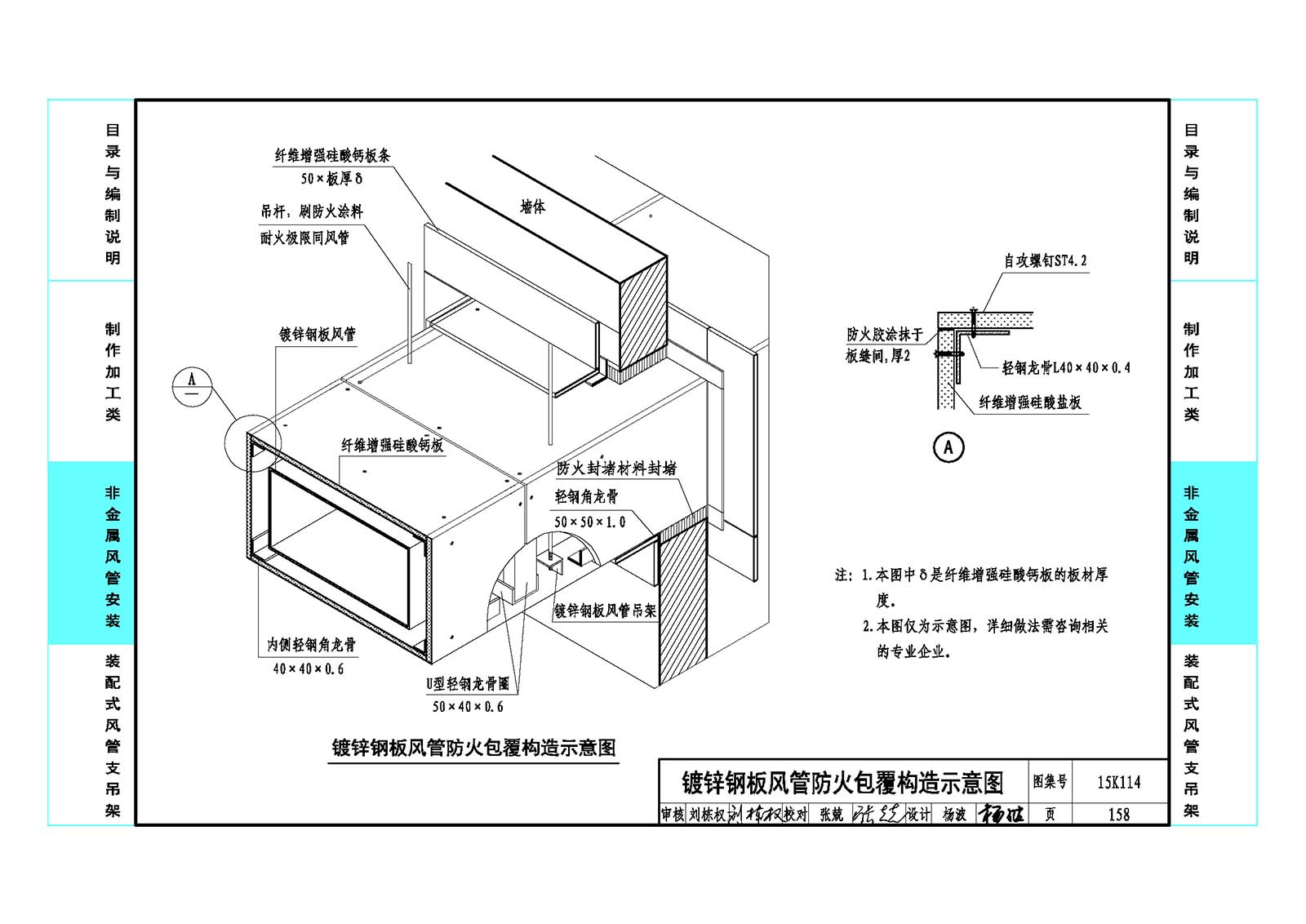

| 鍍鋅鋼板風管防火包覆構造示意圖 | 158 |
| 2.2 裝配式風管支吊架 | |
| 裝配式風管支吊架選用說明 | 159 |

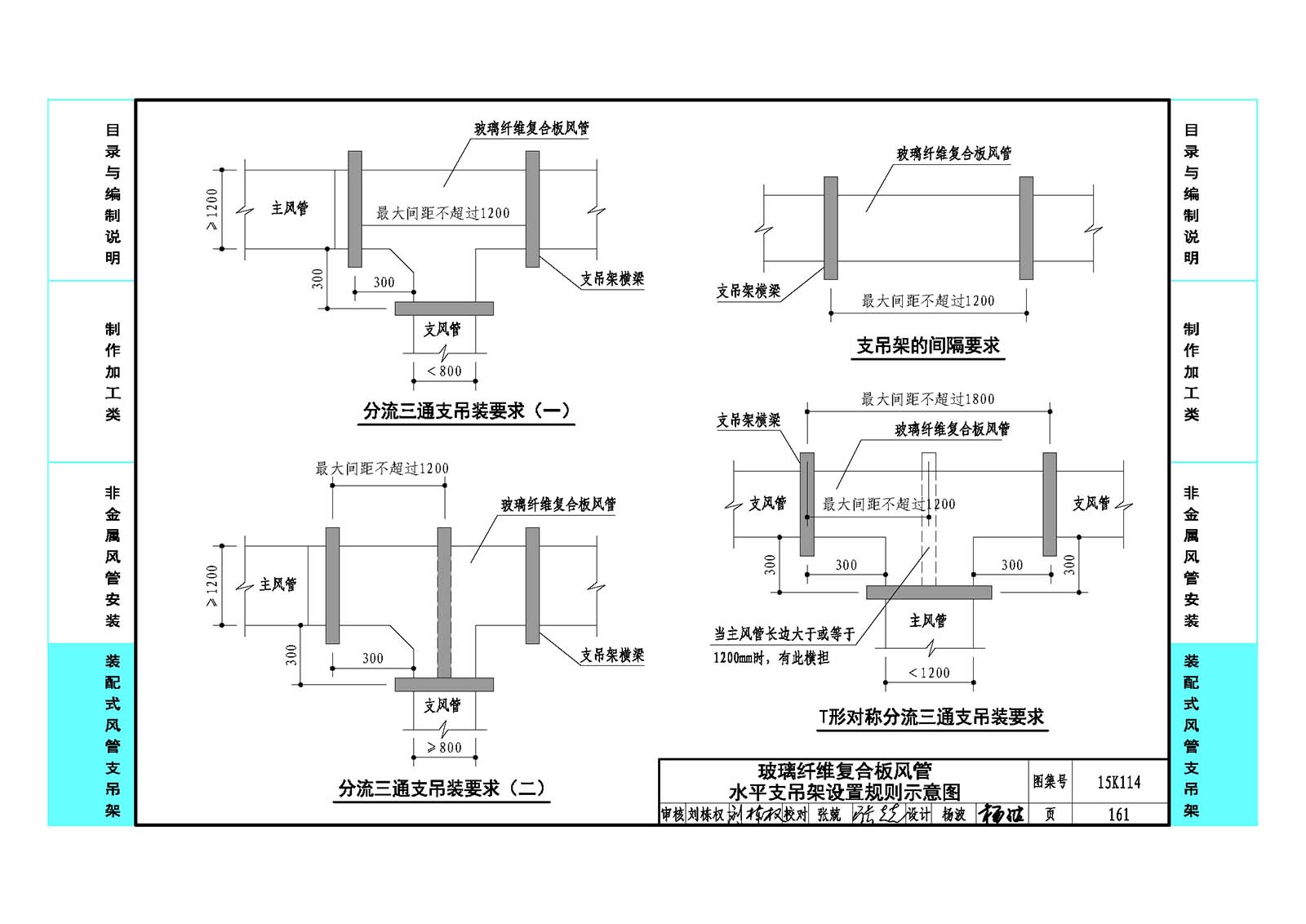

| 玻璃纖維復合板風管 水平支吊架設置規則示意圖 | 161 |
| 雙面彩鋼板復合風管 水平支吊架設置要求示意圖 | 163 |

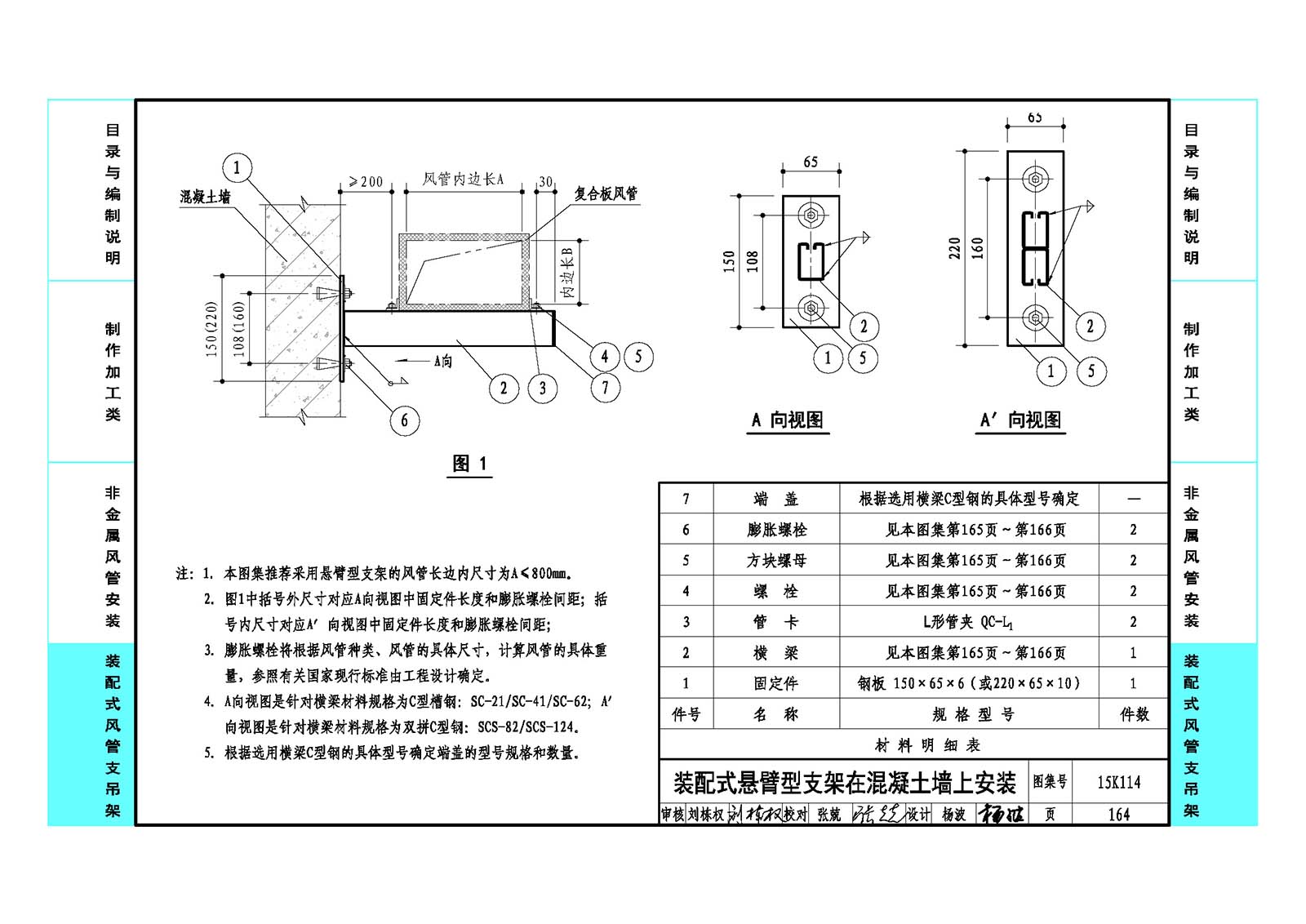

| 裝配式懸臂型支架在混凝土墻上安裝 | 164 |
| 玻璃纖維復合板風管 裝配式懸臂型支架選型材料表 | 165 |

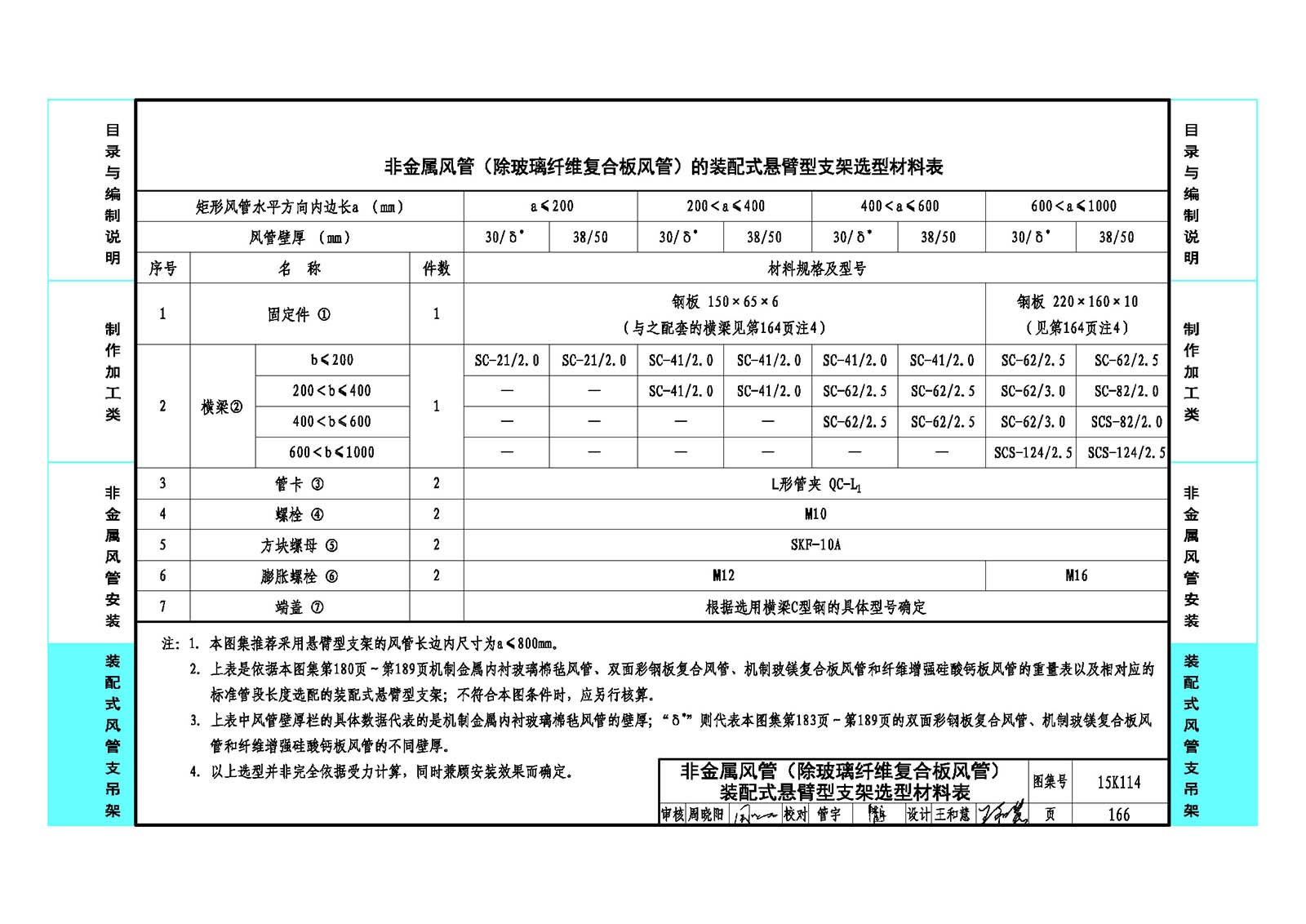

| 非金屬風管（除玻璃纖維復合板風管）裝配式懸臂型支架選型材料表 | 166 |
| 裝配式支架一端固定、一端懸吊安裝 | 167 |
| 玻璃纖維復合板風管 裝配式一端固定、一端懸吊支架材料表 | 168 |
| 非金屬風管（除玻璃纖維復合板風管）裝配式一端固定、一端懸吊支架材料表 | 169 |
| 裝配式吊架在混凝土樓板下吊裝（無減振） | 170 |
| 裝配式吊架在混凝土樓板下吊裝（有減振） | 171 |
| 玻璃纖維復合板風管 裝配式水平吊架材料表 | 172 |
| 非金屬風管（除玻璃纖維復合板風管）裝配式水平吊架材料表 | 173 |
| 裝配式固定吊架在混凝土樓板下吊裝 | 174 |
| 玻璃纖維復合板風管 裝配式水平固定吊架材料表 | 175 |
| 非金屬風管（除玻璃纖維復合板風管）裝配式水平固定吊架材料表 | 176 |
| 裝配式豎向支架材料表 | 177 |
| 附 錄 | |
| 玻璃纖維復合板風管重量表 | 178 |
| 機制金屬內襯玻璃棉氈風管重量表 | 180 |
| 雙面彩鋼板復合風管(玻璃棉)重量表 | 183 |
| 雙面彩鋼板復合風管(熱固性聚苯乙烯)重量表 | 185 |
| 機制玻鎂復合板節能型風管重量表 | 186 |
| 機制玻鎂復合板排煙型風管重量表 | 187 |
| 纖維增強硅酸鈣板排煙風管重量表 | 188 |
| 相關技術資料 | 190 |
