15MR203：城市道路－人行道鋪砌
- 圖集編號
- 15MR203
- 圖集名稱
- 城市道路－人行道鋪砌
- 定價
- 27.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程?hào)|北設計研究總院有限公司
內容簡介
本圖集為修編圖集，根據《城市道路工程設計規范》CJJ 37-2012和《城鎮道路路面設計規范》 CJJ 169-2012進行編制，替代05MR203《城市道路—人行道鋪砌》，適用于我國城鎮新建、擴建和改建的各級城市道路人行道、步行街、砌塊鋪砌工程（透水人行道除外）的設計與施工。
主要內容包括路側帶配置圖、人行道結構圖（有停車、無停車）、步行街結構圖、鋼筋混凝土樹池邊框及材料數量表、花崗巖樹池邊框、樹池內蓋大樣圖、普通型砌塊磚鋪裝樣式、連鎖型砌塊磚鋪裝樣式、檢查井處鋪砌大樣圖等。設計人員可以直接選用，施工人員可照?qǐng)D施工。
備注
替代05MR203
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 路側帶配置示意圖 | 5 |

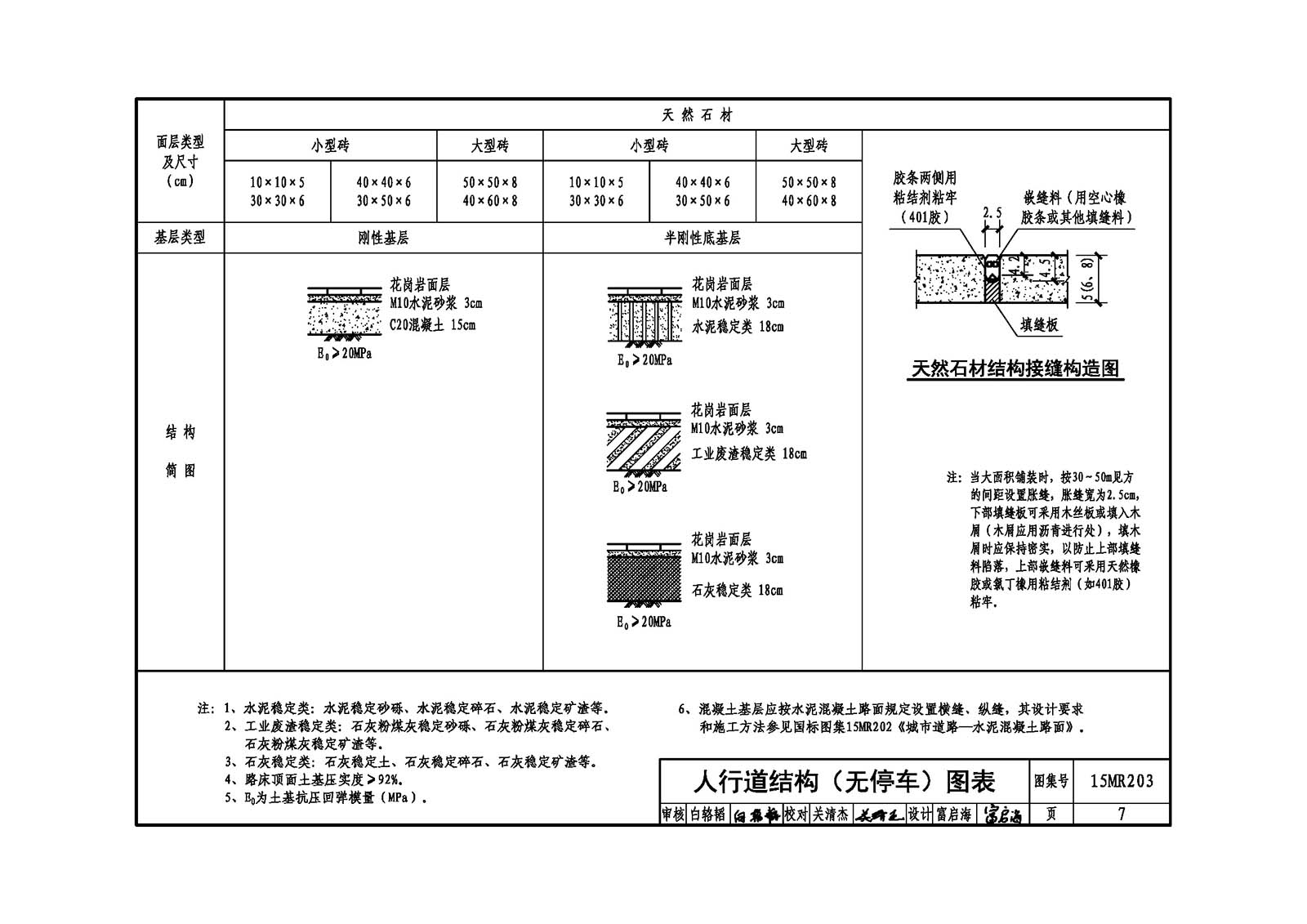

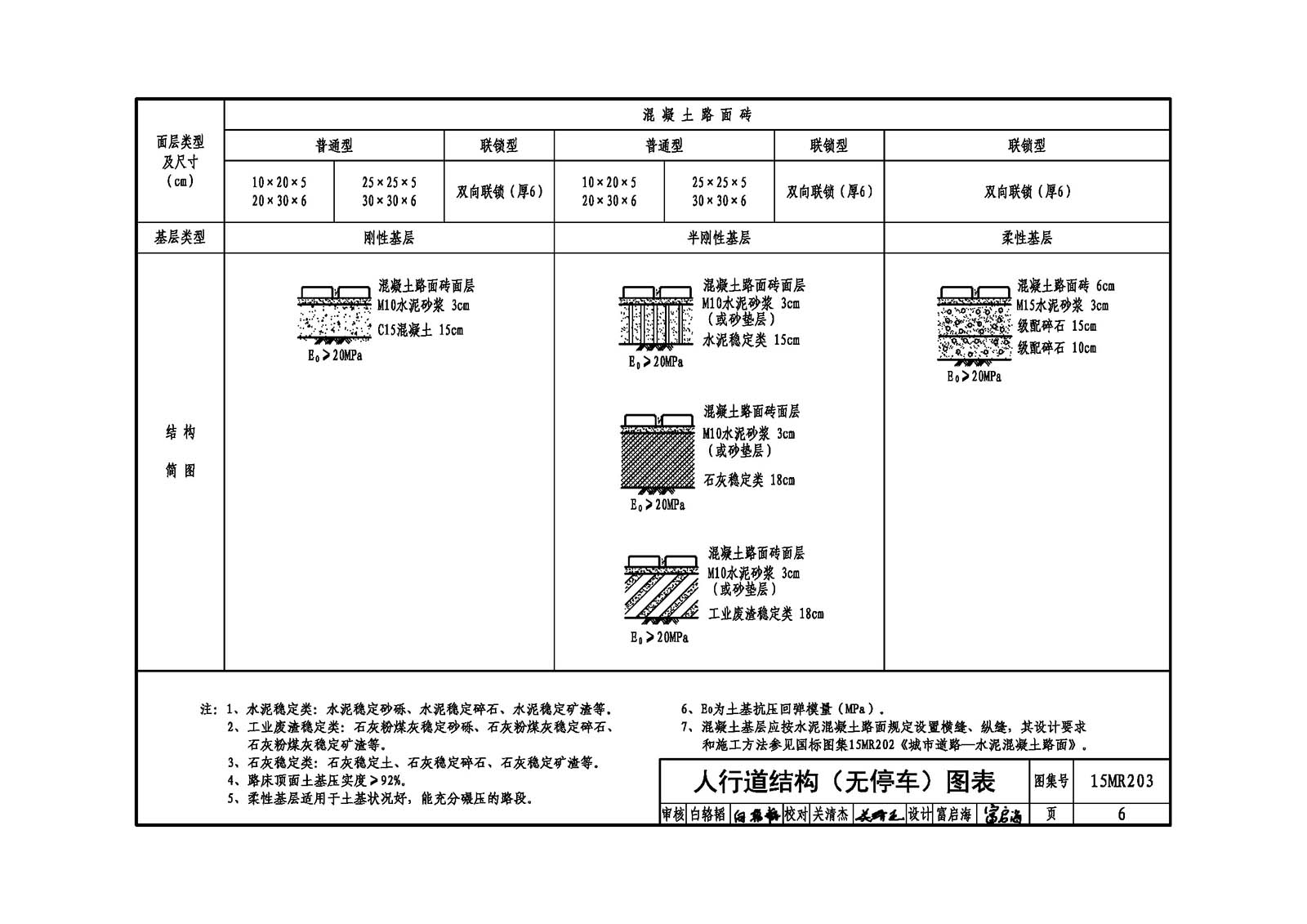

| 人行道結構(無停車)圖表 | 6 |
| 人行道結構(有停車)圖表 | 8 |
| 步行街結構圖表 | 10 |
| 路側帶布置圖 | 12 |
| 鋼筋混凝土樹池邊框(一) | 14 |
| 樹池邊框(一)鋼筋材料表 | 15 |
| 鋼筋混凝土樹池邊框(二) | 16 |

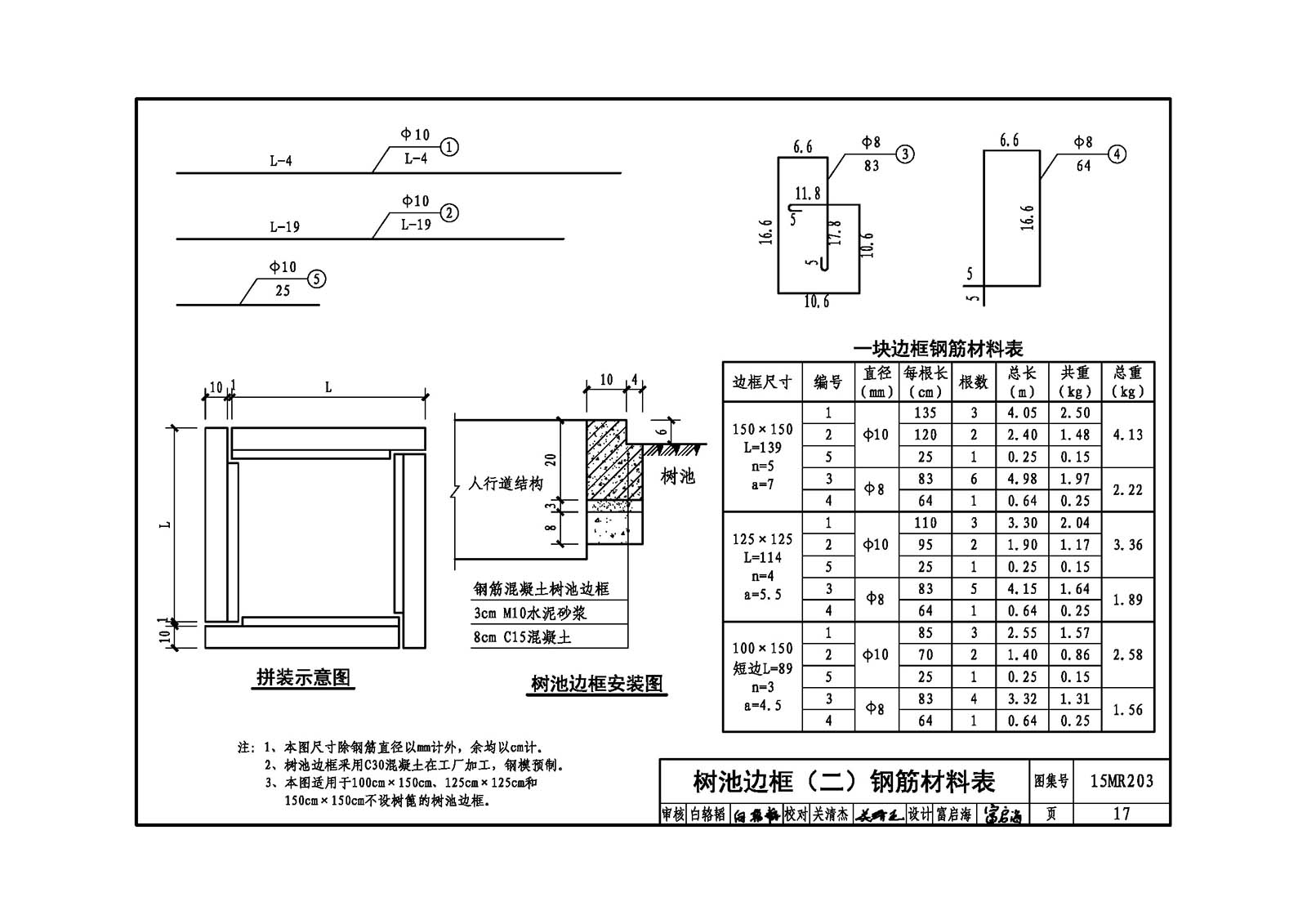

| 樹池邊框(二)鋼筋材料表 | 17 |
| 花崗巖樹池邊框 | 18 |
| I型樹篦 | 20 |
| II型樹篦 | 23 |
| III型樹篦 | 25 |
| 普通型砌塊磚鋪裝樣式 | 26 |
| 聯鎖型砌塊磚鋪裝樣式 | 28 |
| 檢查井人行道鋪砌圖 | 29 |
