15K116-1：XZP100消聲器選用與制作
- 圖集編號
- 15K116-1
- 圖集名稱
- XZP100消聲器選用與制作
- 定價
- 59.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 上海理工大學
內容簡介
本圖集適用于新建、改建、擴建的工業與民用建筑中的通風、空調系統。輸送介質無腐蝕性、無粉塵、無油煙，物理性能類似于空氣的氣體。
主要內容包括：32種全規格的XZP100消聲器主要尺寸及性能參數表、圖；制作部分含32種全規格的消聲器制作總圖和詳圖；圖集增加了附錄部分，其中編入了消聲器不同長度、不同串聯方式等的實測數據，供設計人員選用參考。
備注
替代97K130-1
目錄
| 選用部分 | |
|---|---|
| 目錄 | 1 |

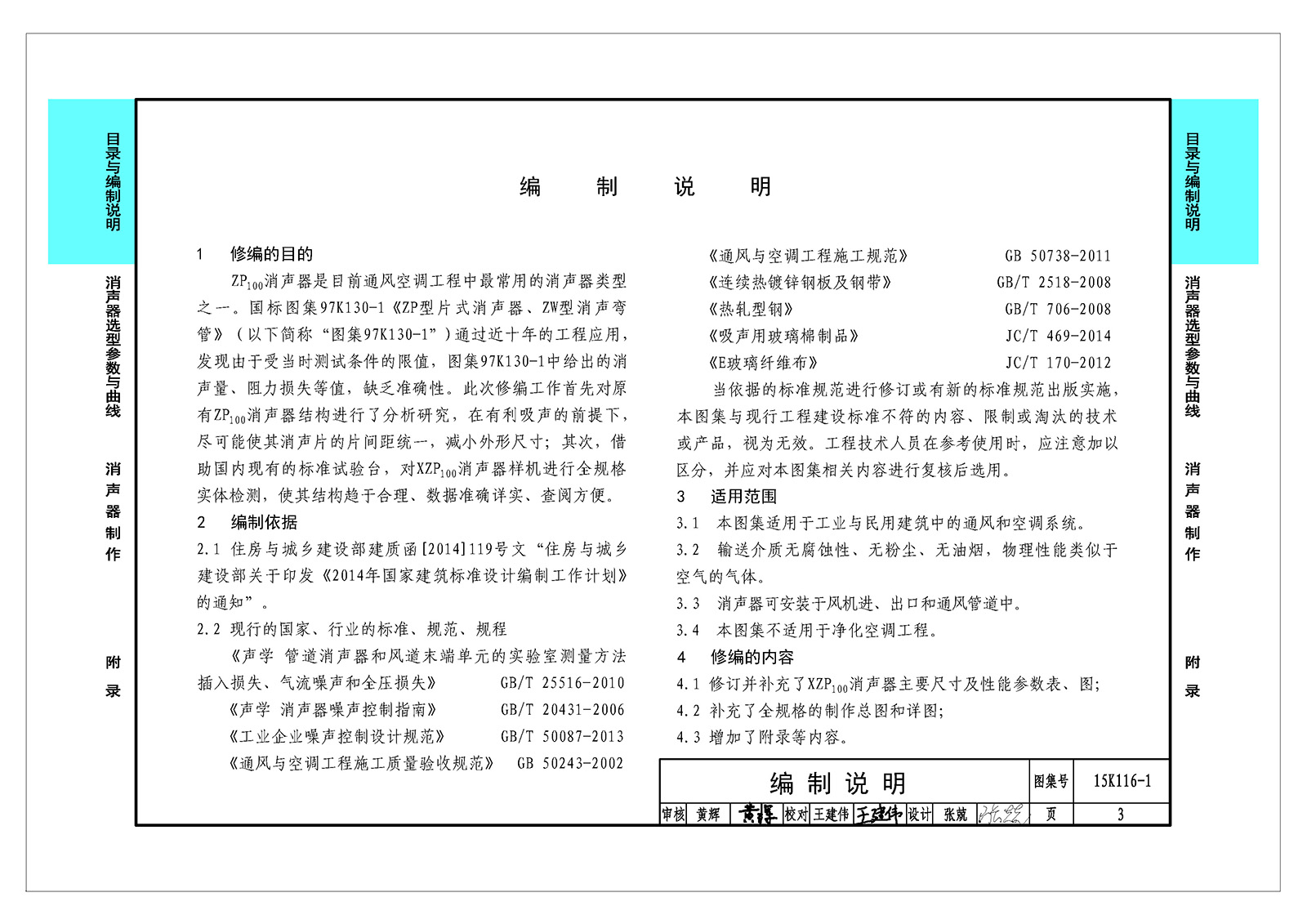

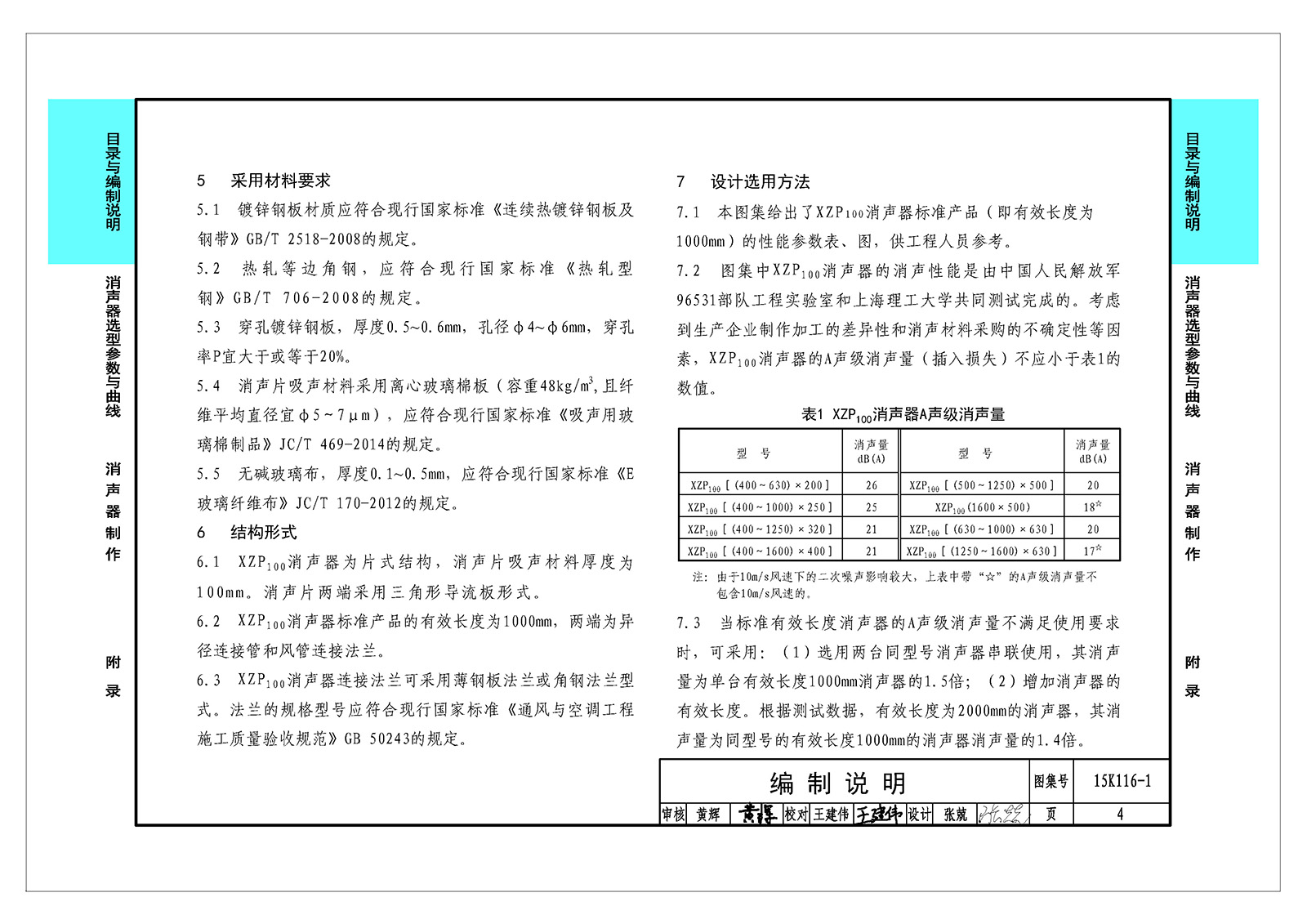

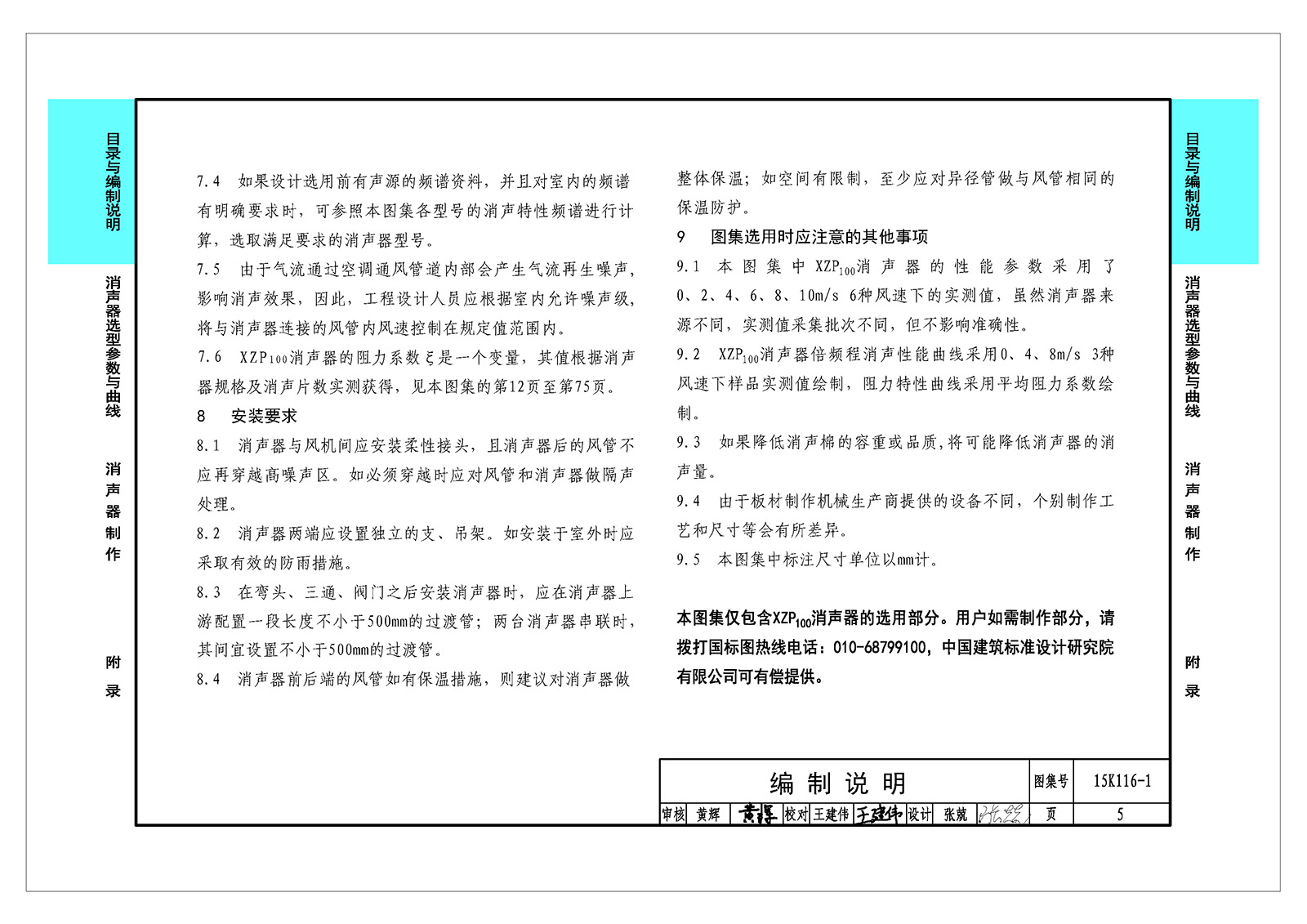

| 編制說明 | 3 |
| XZP100消聲器選用 | |
| XZP100消聲器外形尺寸圖 | 6 |

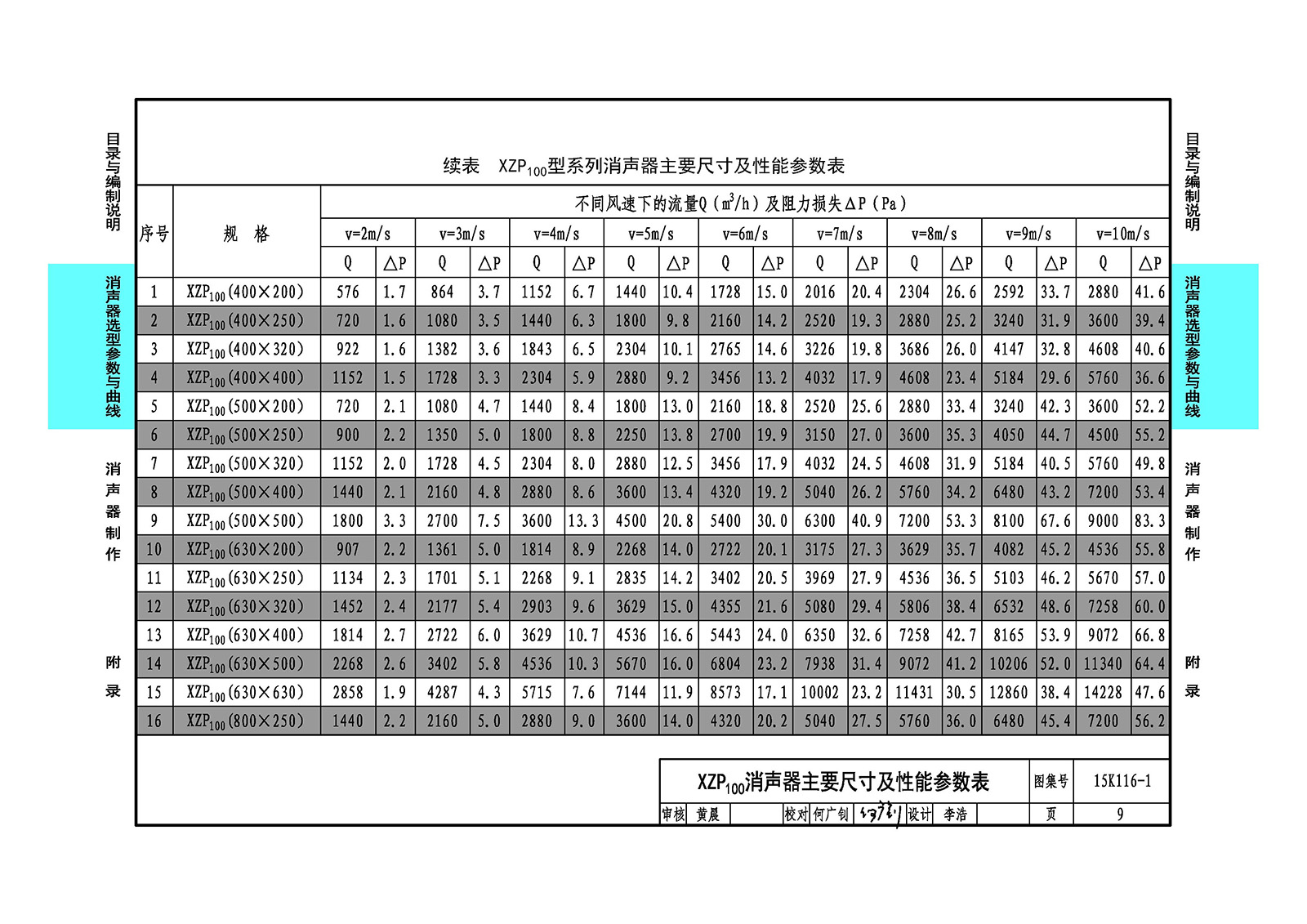

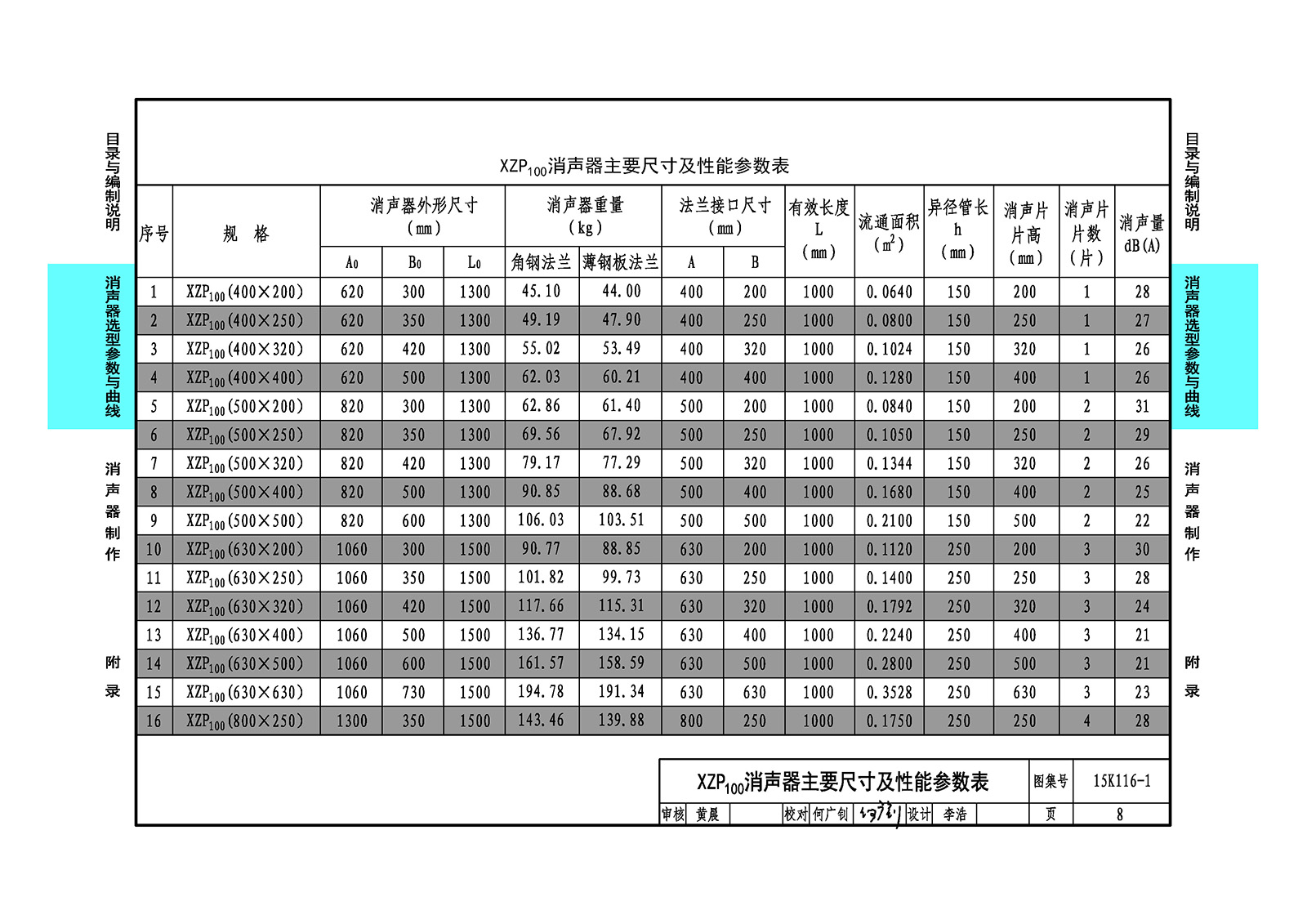

| XZP100消聲器主要尺寸及性能參數表 | 8 |

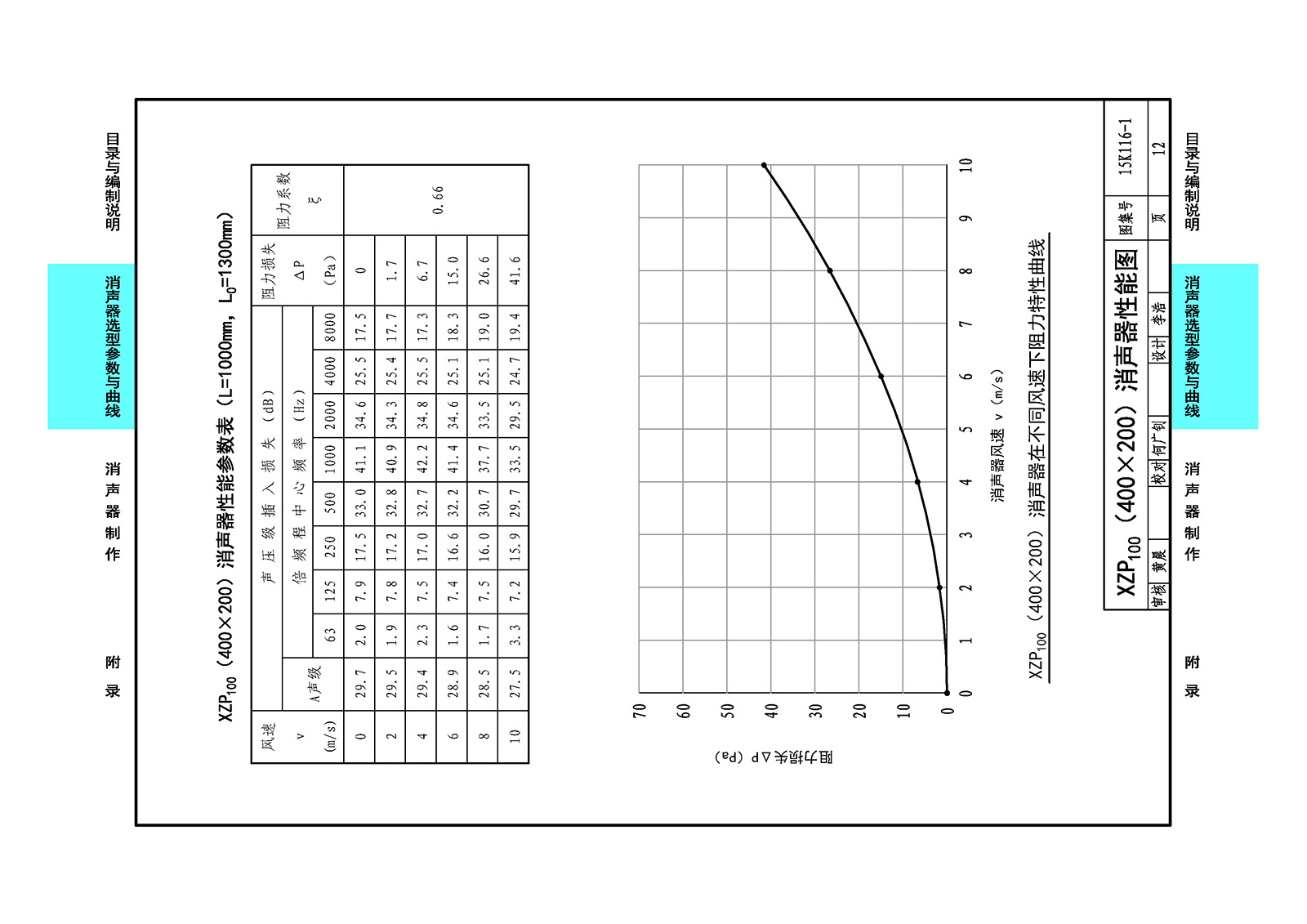

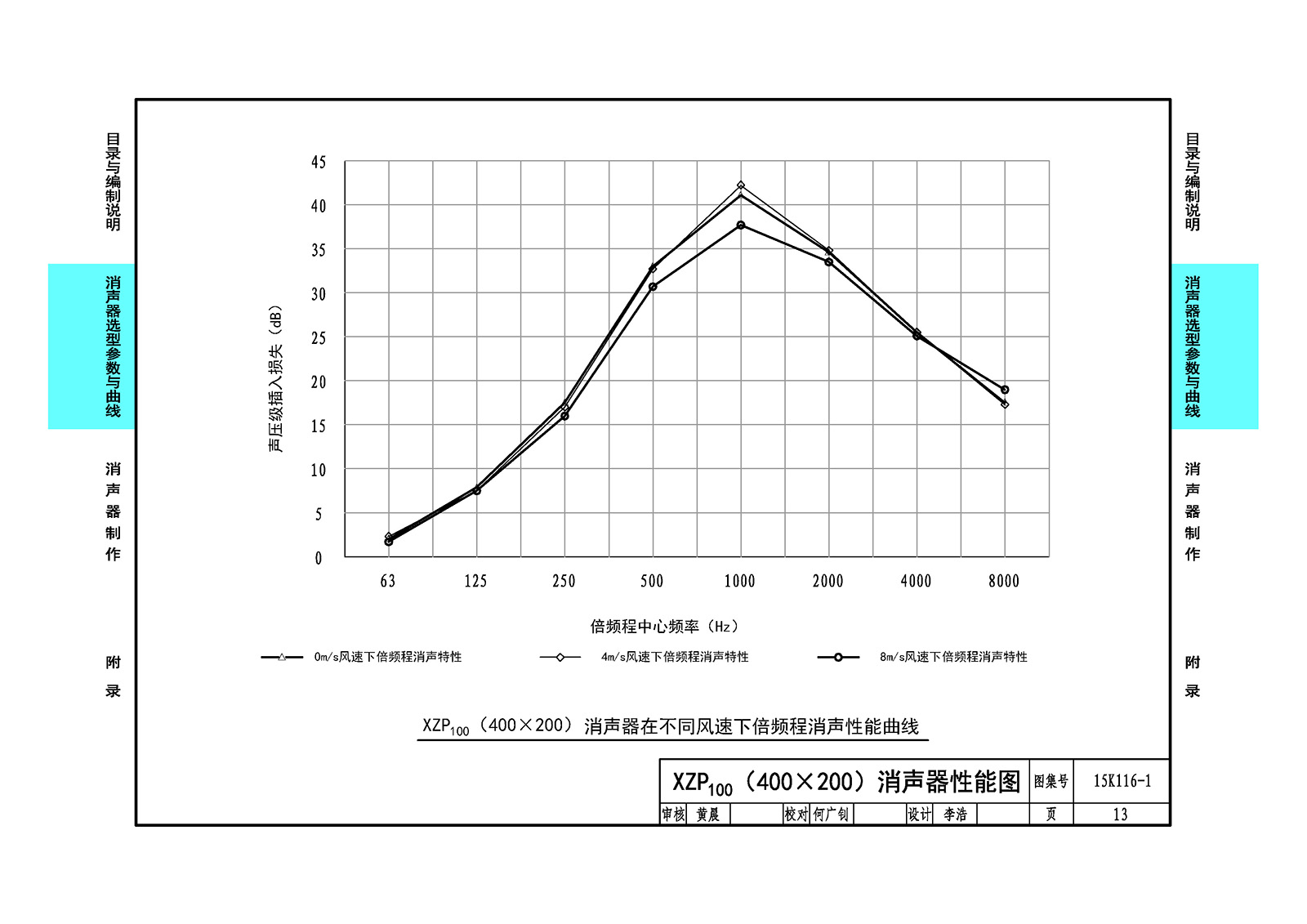

| XZP100（400×200）消聲器性能圖 | 12 |
| XZP100（400×250）消聲器性能圖 | 14 |
| XZP100（400×320）消聲器性能圖 | 16 |
| XZP100（400×400）消聲器性能圖 | 18 |
| XZP100（500×200）消聲器性能圖 | 20 |
| XZP100（500×250）消聲器性能圖 | 22 |
| XZP100（500×320）消聲器性能圖 | 24 |
| XZP100（500×400）消聲器性能圖 | 26 |
| XZP100（500×500）消聲器性能圖 | 28 |
| XZP100（630×200）消聲器性能圖 | 30 |
| XZP100（630×250）消聲器性能圖 | 32 |
| XZP100（630×320）消聲器性能圖 | 34 |
| XZP100（630×400）消聲器性能圖 | 36 |
| XZP100（630×500）消聲器性能圖 | 38 |
| XZP100（630×630）消聲器性能圖 | 40 |
| XZP100（800×250）消聲器性能圖 | 42 |
| XZP100（800×320）消聲器性能圖 | 44 |
| XZP100（800×400）消聲器性能圖 | 46 |
| XZP100（800×500）消聲器性能圖 | 48 |
| XZP100（800×630）消聲器性能圖 | 50 |
| XZP100（1000×250）消聲器性能圖 | 52 |
| XZP100（1000×320）消聲器性能圖 | 54 |
| XZP100（1000×400）消聲器性能圖 | 56 |
| XZP100（1000×500）消聲器性能圖 | 58 |
| XZP100（1000×630）消聲器性能圖 | 60 |
| XZP100（1250×320）消聲器性能圖 | 62 |
| XZP100（1250×400）消聲器性能圖 | 64 |
| XZP100（1250×500）消聲器性能圖 | 66 |
| XZP100（1250×630）消聲器性能圖 | 68 |
| XZP100（1600×400）消聲器性能圖 | 70 |
| XZP100（1600×500）消聲器性能圖 | 72 |
| XZP100（1600×630）消聲器性能圖 | 74 |
| 附錄 | |

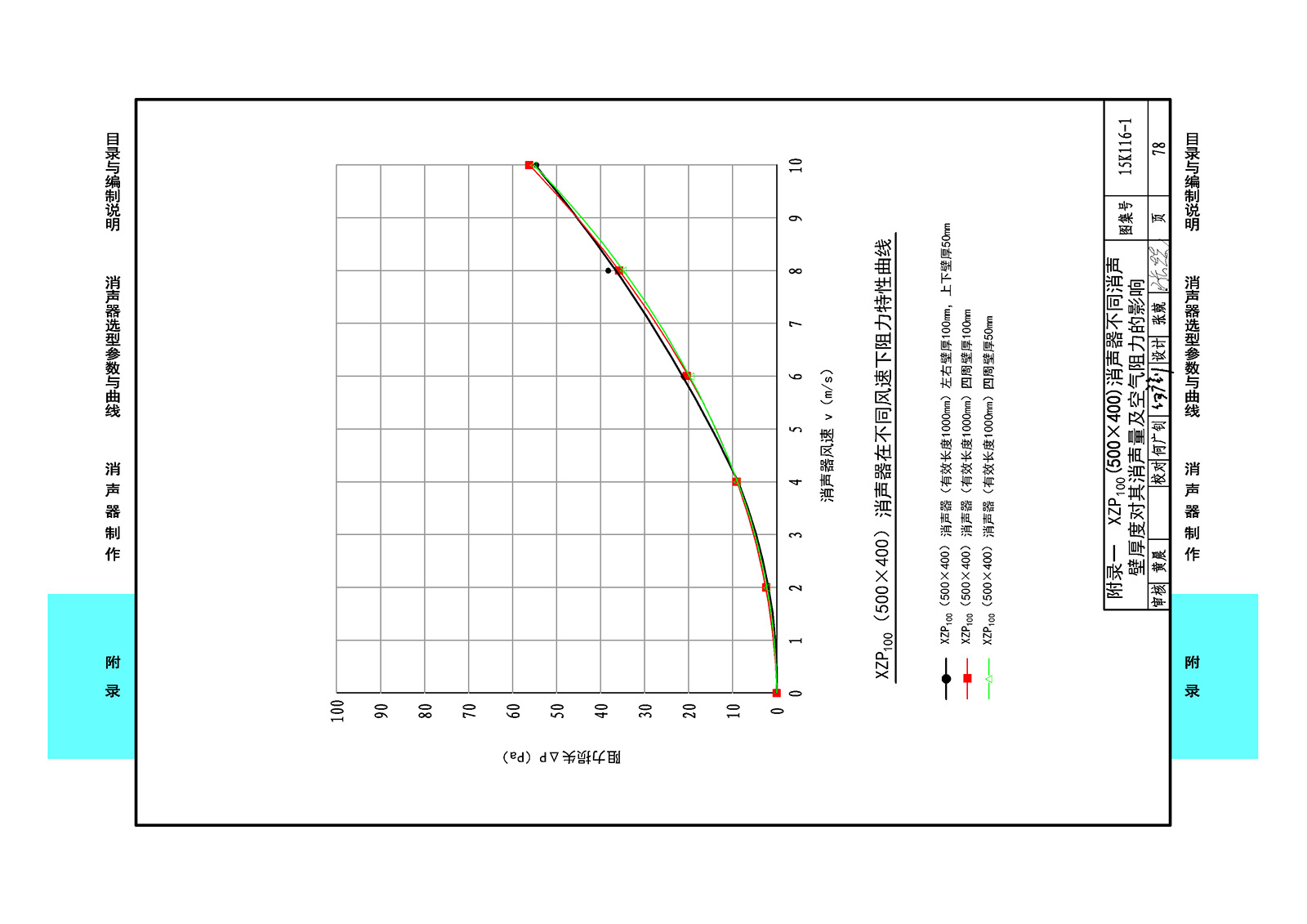

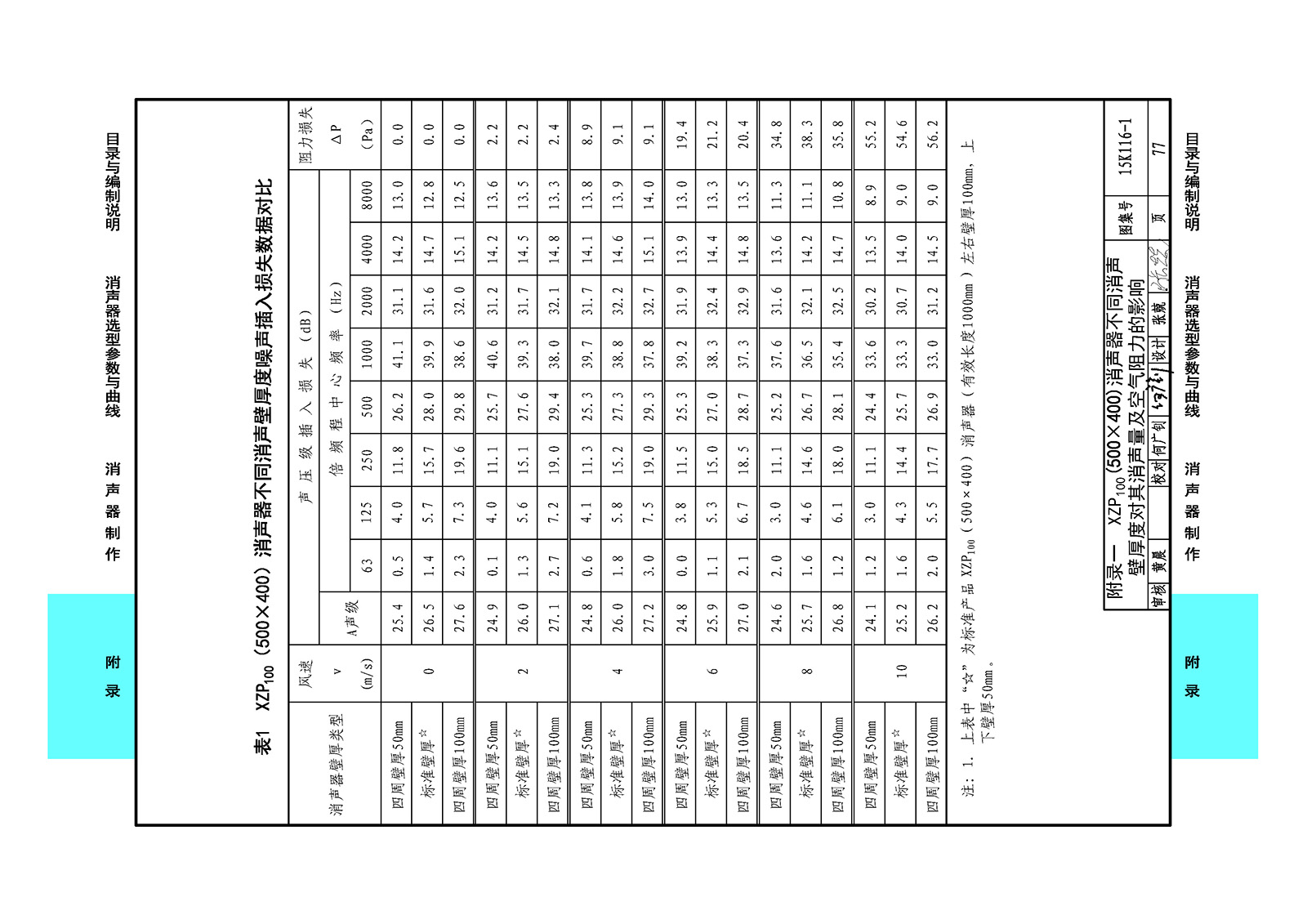

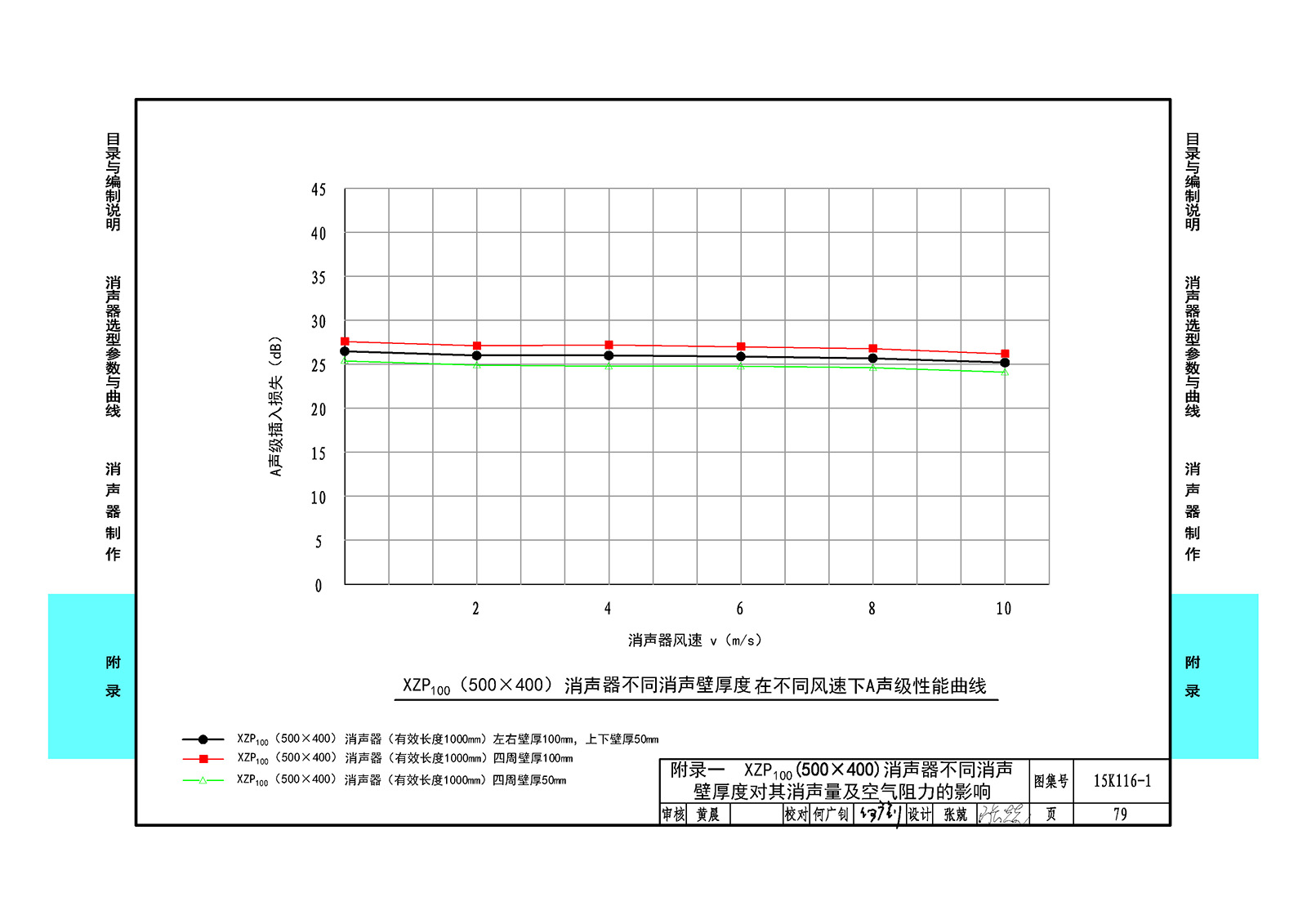

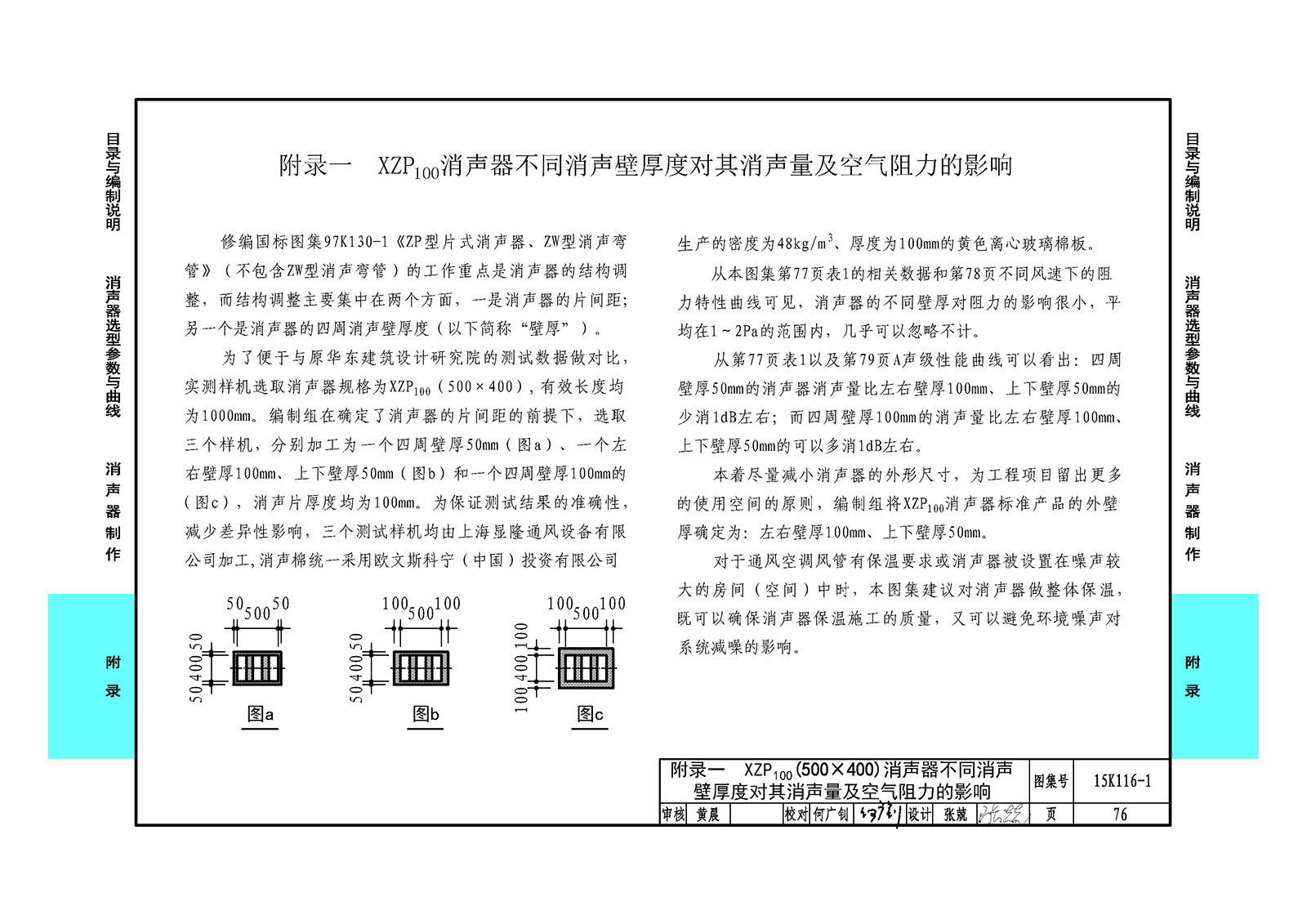

| 附錄一 XZP100消聲器不同消聲壁厚度對其消聲量及空氣阻力的影響 | 76 |
| 附錄二 XZP100消聲器不同有效長度對其消聲量及空氣阻力的影響 | 80 |
| 附錄三 XZP100消聲器不同串聯形式對其消聲量及空氣阻力的影響 | 84 |
| 附錄四 無異徑連接管的XZP100消聲器消聲量及空氣阻力的研究 | 88 |
| 制作部分 | |
| 目錄 | 1 |
| 制作說明 | 3 |
| XZP100消聲器構造 | 5 |
| XZP100（400×200）消聲器制作總圖 | 7 |
| XZP100（400×250）消聲器制作總圖 | 8 |
| XZP100（400×320）消聲器制作總圖 | 9 |
| XZP100（400×400）消聲器制作總圖 | 10 |
| XZP100（500×200）消聲器制作總圖 | 11 |
| XZP100（500×250）消聲器制作總圖 | 12 |
| XZP100（500×320）消聲器制作總圖 | 13 |
| XZP100（500×400）消聲器制作總圖 | 14 |
| XZP100（500×500）消聲器制作總圖 | 15 |
| XZP100（630×200）消聲器制作總圖 | 16 |
| XZP100（630×250）消聲器制作總圖 | 17 |
| XZP100（630×320）消聲器制作總圖 | 18 |
| XZP100（630×400）消聲器制作總圖 | 19 |
| XZP100（630×500）消聲器制作總圖 | 20 |
| XZP100（630×630）消聲器制作總圖 | 21 |
| XZP100（800×250）消聲器制作總圖 | 22 |
| XZP100（800×320）消聲器制作總圖 | 23 |
| XZP100（800×400）消聲器制作總圖 | 24 |
| XZP100（800×500）消聲器制作總圖 | 25 |
| XZP100（800×630）消聲器制作總圖 | 26 |
| XZP100（1000×250）消聲器制作總圖 | 27 |
| XZP100（1000×320）消聲器制作總圖 | 28 |
| XZP100（1000×400）消聲器制作總圖 | 29 |
| XZP100（1000×500）消聲器制作總圖 | 30 |
| XZP100（1000×630）消聲器制作總圖 | 31 |
| XZP100（1250×320）消聲器制作總圖 | 32 |
| XZP100（1250×400）消聲器制作總圖 | 33 |
| XZP100（1250×500）消聲器制作總圖 | 34 |
| XZP100（1250×630）消聲器制作總圖 | 35 |
| XZP100（1600×400）消聲器制作總圖 | 36 |
| XZP100（1600×500）消聲器制作總圖 | 37 |
| XZP100（1600×630）消聲器制作總圖 | 38 |
| XZP100消聲器外殼詳圖 | 39 |
| XZP100消聲器外殼上下面板詳圖 | 40 |
| XZP100消聲器外殼側面板詳圖 | 41 |
| XZP100消聲器壁板消聲腔詳圖 | 42 |
| XZP100消聲器壁板消聲腔節點詳圖 | 43 |
| XZP100消聲器壁板消聲腔上下平面孔板詳圖 | 44 |
| XZP100消聲器壁板消聲腔側面孔板詳圖 | 45 |
| XZP100消聲器薄鋼板法蘭異徑管詳圖 | 46 |
| XZP100消聲器角鋼法蘭異徑管詳圖 | 47 |
| XZP100消聲器三角形導流板的消聲片詳圖 | 48 |
| XZP100消聲器消聲片側板及上下端板詳圖 | 49 |
| XZP100消聲器三角形導流板詳圖 | 50 |
| XZP100消聲器構造節點詳圖 | 51 |
