16CG27 16CJ72-1：預制及拼裝式輕型板-輕型兼強板(JANQNG)
- 圖集編號
- 16CG27 16CJ72-1
- 圖集名稱
- 預制及拼裝式輕型板-輕型兼強板(JANQNG)
- 定價
- 37.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 包頭市兼強輕型板業有限責任公司
內容簡介
本圖集是由包頭市兼強輕型板業有限責任公司主編，圖集包括兩部分：預制部分和拼裝式部分。其中預制部分包括：預制外墻板、預制屋面板（網架板和大型屋面板）；拼裝式部分包括：拼裝式自承重外墻、拼裝式自承重內墻、拼裝式屋面、拼裝式樓面、拼裝式建筑造型。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 預制部分 | |
| 預制部分說明 | 6 |
| 預制外墻板選用表 | 11 |
| 網架板、大型屋面板選用表 | 13 |
| 桁架式網架板、大型屋面板選用表 | 14 |
| 屋面、墻面索引圖 | 15 |
| 預制外墻板構造示意圖 | 16 |
| 大型屋面板構造示意圖 | 17 |
| 網架板構造示意圖及鋼骨架連接構造 | 18 |
| 桁架式網架板、大型屋面板構造示意圖 | 19 |
| 預制外墻板橫向布置示意圖 | 20 |
| 預制外墻板縱向布置示意圖 | 21 |
| 預制外墻板支托詳圖 | 22 |
| 預制外墻板連接及抗震構造 | 23 |
| 預制外墻板節點構造 | 24 |
| 預制外墻板雨棚、門窗口構造 | 25 |
| 網架板、大型屋面板安裝構造示意圖 | 26 |
| 屋面排水詳圖 | 27 |
| 屋面排水、高低跨及變形縫構造 | 28 |
| 屋面天窗、風機及通風管道構造 | 29 |
| 屋面采光構造 | 30 |
| 拼裝式部分 | |
| 拼裝式部分說明 | 31 |
| 拼裝式自承重外墻規格性能選用表 | 35 |
| 拼裝式自承重內墻規格性能選用表 | 36 |
| 拼裝式屋面、樓面規格性能選用表 | 37 |
| 拼裝式自承重墻體示意圖 | 38 |
| 拼裝式自承重墻體索引圖、示意圖 | 39 |
| 拼裝式自承重外墻構造(一) | 40 |
| 拼裝式自承重外墻構造(二) | 41 |
| 拼裝式自承重外墻構造(三) | 42 |
| 拼裝式自承重女兒墻及門窗口構造 | 43 |
| 棧橋構造 | 44 |
| 拼裝式自承重內墻連接構造 | 45 |
| 拼裝式自承重墻體掛件、埋件構造 | 46 |
| 通風管道及電梯井隔聲構造 | 47 |
| 拼裝式屋面索引、做法詳圖 | 48 |
| 拼裝式屋面構造 | 49 |
| 拼裝式樓面做法及詳圖 | 50 |
更正信息

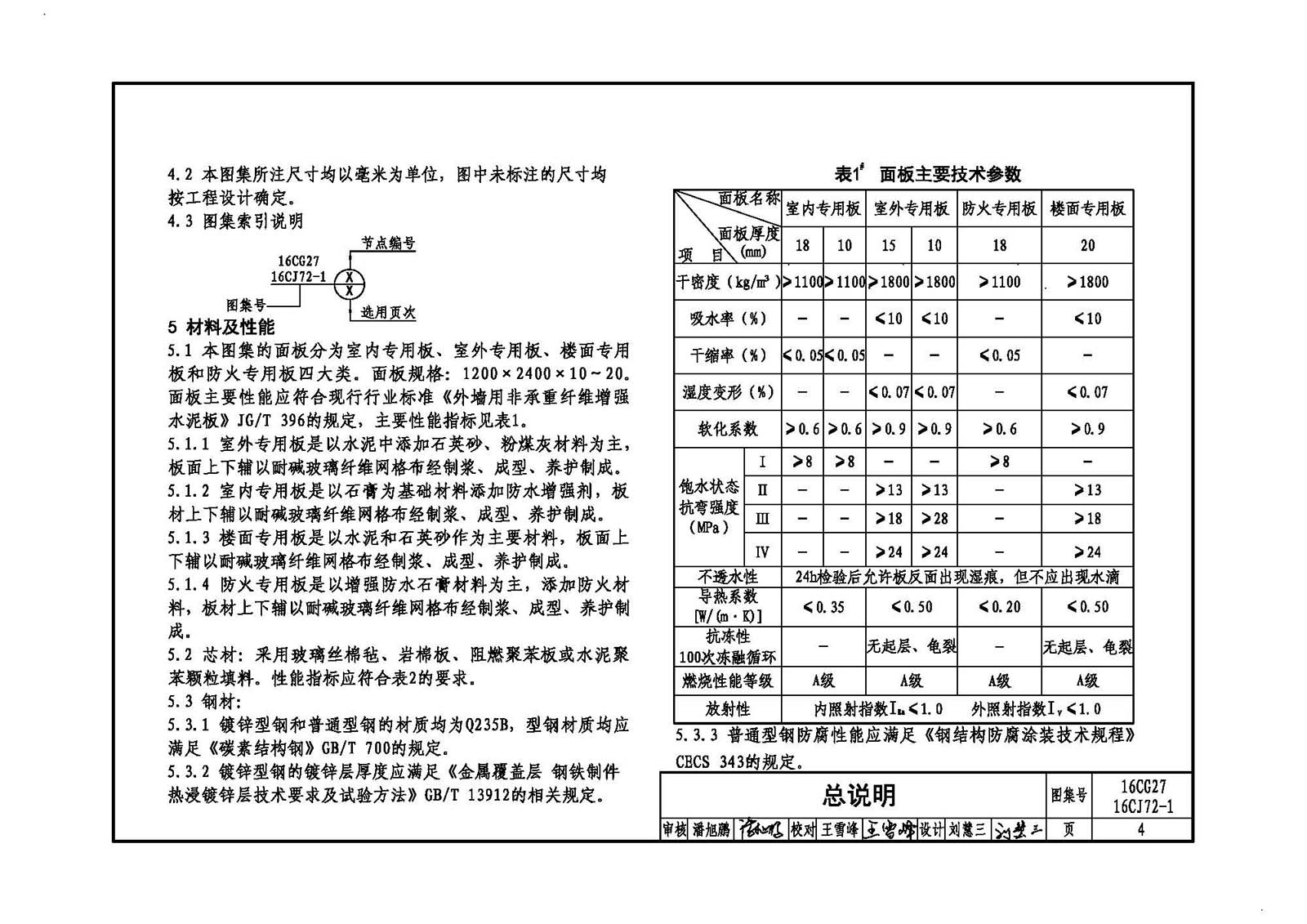

- 1、第4頁 “5.1 面板的性能指標應符合表1的要求?！备臑椤懊姘逯饕阅軕?yīng)符合現行行業標準《外墻用非承重纖維增強水泥板》JG/T396的規定，主要性能指標見表1?！?br />
-

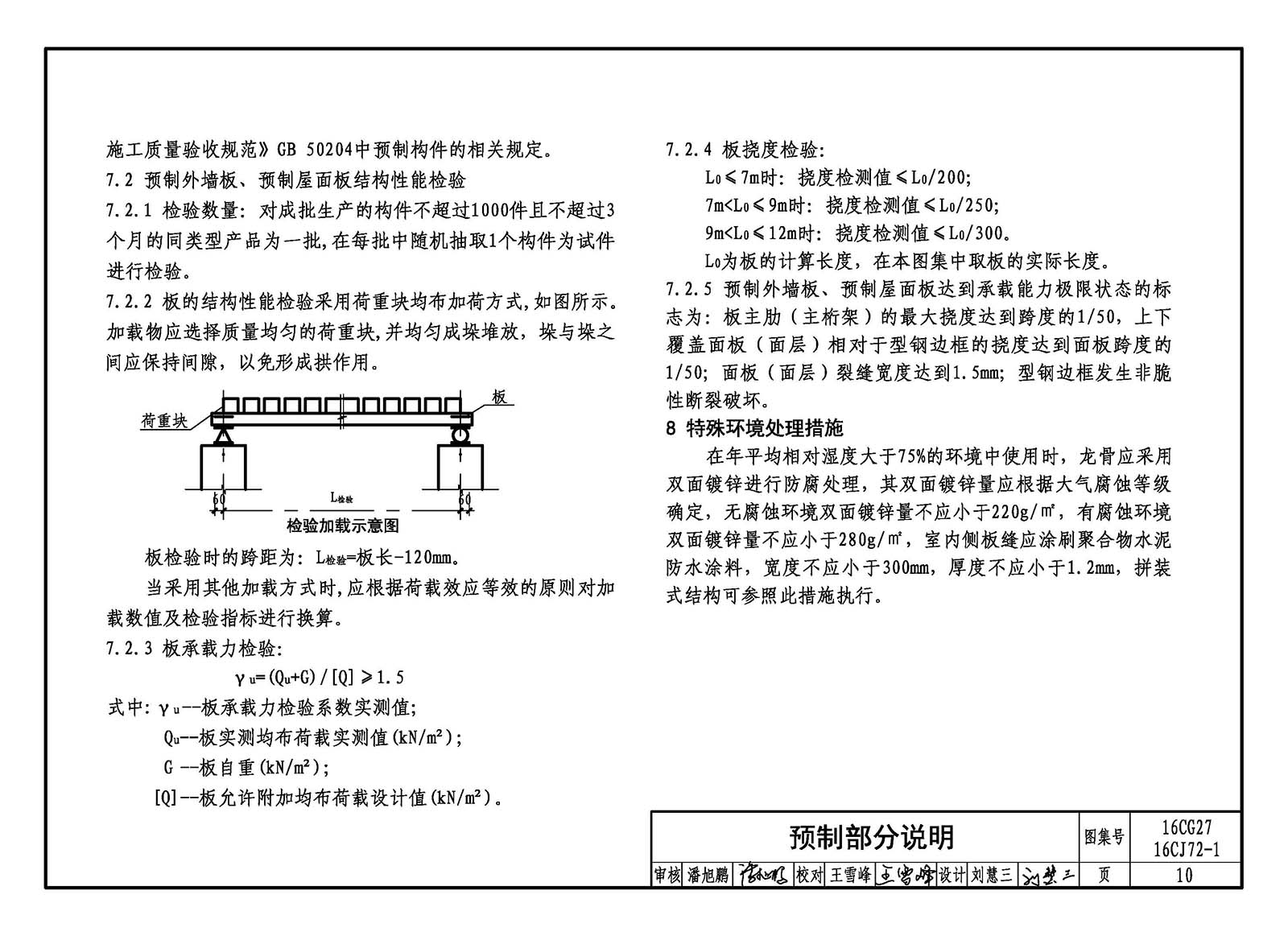

2、第10頁 增加“8 特殊環境處理措施
- 在年平均相對濕度大于75%的環境中使用時，龍骨應采用雙面鍍鋅進行防腐處理，其雙面鍍鋅量應根據大氣腐蝕等級確定，無腐蝕環境雙面鍍鋅量不應小于220g/㎡，有腐蝕環境雙面鍍鋅量不應小于280g/㎡，室內側板縫應涂刷聚合物水泥防水涂料，寬度不應小于300mm，厚度不應小于1.2mm，拼裝式結構可參照此措施執行?！?br />
-
-
