15S128：太陽能集中熱水系統選用與安裝
- 圖集編號
- 15S128
- 圖集名稱
- 太陽能集中熱水系統選用與安裝
- 定價
- 62.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑設計院有限公司國家住宅與居住環境工程技術研究中心
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集為修編圖集, 替代06SS128《太陽能集中熱水系統選用與安裝》。圖集基本解決了現在太陽能應用中普遍存在的技術問題。明確了太陽能集中熱水系統的形式與適用范圍，編制了比較成熟的太陽能集中熱水系統示意圖，并配以控制要求，對于更好地貫徹節能方針、引導和規范太陽能技術的推廣和應用，將起到積極作用。圖集技術指導部分，設計人員可根據工程的實際情況參考使用，施工詳圖部分設計人員可直接選用，施工人員可直接按圖施工。
圖集適用于新建、改建、擴建的民用與工業建筑中常用太陽能生活熱水系統的選用與太陽能生活熱水系統中集熱系統的設計與安裝；圖集不適用于貯熱水箱容量小于600升的太陽能熱水器的選用與安裝,貯熱水箱容量小于600升的太陽能熱水器的選用與安裝詳見08S126《熱水器選用及安裝》。
主要內容包括太陽能集中熱水系統的形式與適用范圍；常用太陽能集中熱水系統示意圖和控制要求；太陽能集熱器的技術要求、連接和安裝詳圖；特殊配件的安裝詳圖；建筑做法；輔助熱源的設置原則等。
備注
替代06SS128
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 系統示意圖 | |
| 圖例 | 16 |

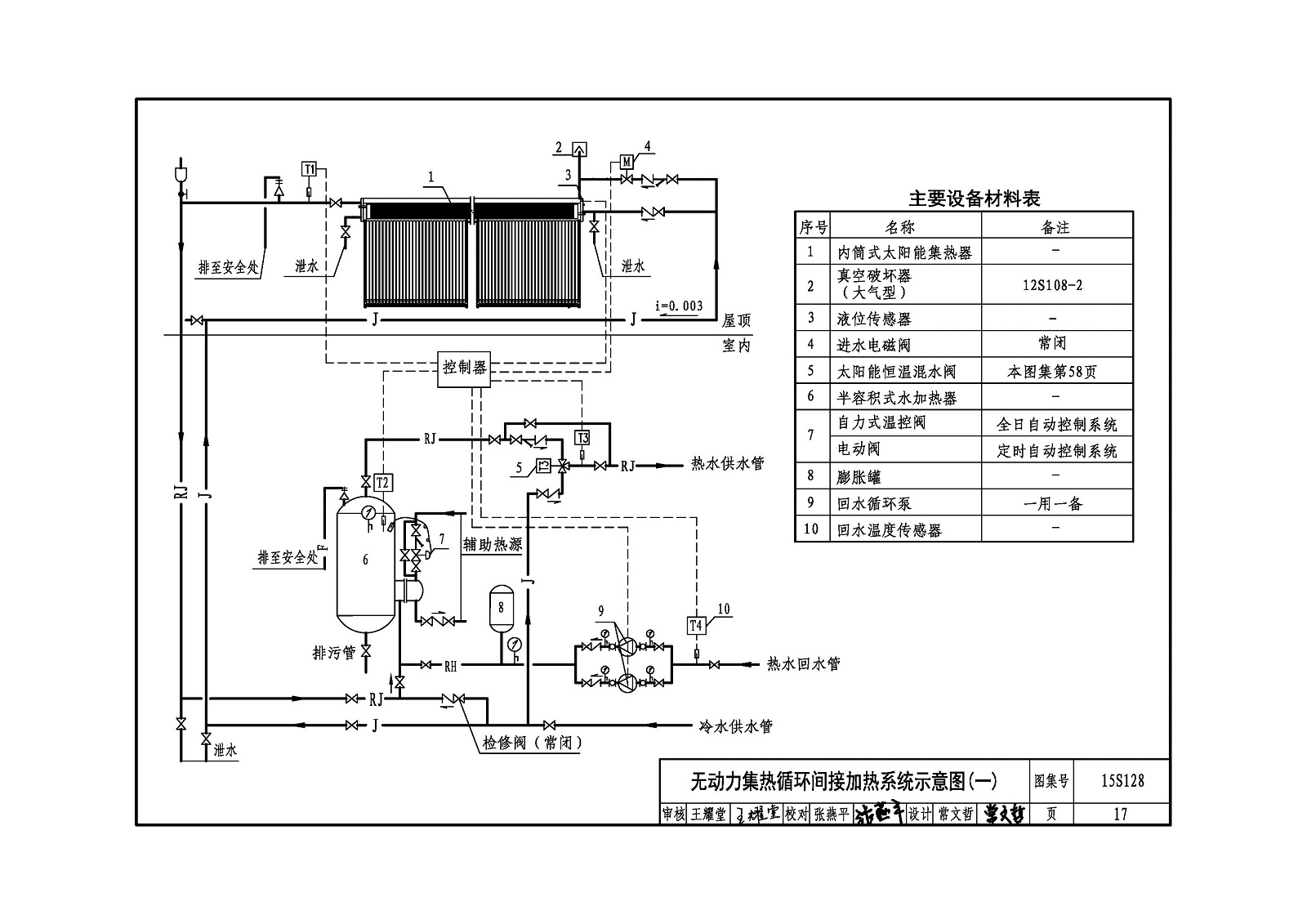

| 無動力集熱循環間接加熱系統示意圖（一） | 17 |
| 無動力集熱循環間接加熱系統示意圖（二） | 19 |
| 自然循環單水箱直接加熱系統示意圖 | 21 |
| 強制循環雙水箱直接加熱系統示意圖 | 22 |
| 強制循環水箱+水罐直接加熱系統示意圖 | 24 |
| 強制循環板換+水箱+水罐間接加熱系統示意圖 | 26 |
| 強制循環水箱+水罐間接加熱系統示意圖 | 28 |
| 強制循環雙水罐直接加熱系統示意圖 | 30 |
| 強制循環板換+雙水罐板換間接加熱系統示意圖 | 32 |
| 強制循環雙水罐間接加熱系統示意圖 | 34 |
| 強制循環單水箱直接加熱系統示意圖（變水位） | 36 |
| 強制循環單水箱直接加熱系統示意圖（恒水位） | 38 |
| 強制循環單水箱直接加熱系統示意圖（排回防凍） | 40 |
| 集中集熱集中貯熱分散輔熱太陽能熱水系統示意圖（一） | 42 |
| 集中集熱集中貯熱分散輔熱太陽能熱水系統示意圖（二） | 43 |
| 集中集熱集中貯熱分散輔熱太陽能熱水系統示意圖（三） | 44 |
| 集中集熱集中貯熱分散輔熱太陽能熱水系統示意圖（四） | 45 |
| 集中集熱分散貯熱分散輔熱太陽能熱水系統示意圖 | 46 |
| 集中太陽能熱水系統示意圖 | 47 |
| 太陽能集熱器技術要求 | |
| 平板型太陽能集熱器技術要求（一） | 48 |
| 平板型太陽能集熱器技術要求（二） | 49 |
| 真空管型太陽能集熱器技術要求（一） | 50 |
| 真空管型太陽能集熱器技術要求（二） | 51 |
| 太陽能集熱器連接 | |
| 平板型太陽能集熱器常用連接示意圖 | 52 |
| 真空管型太陽能集熱器常用連接示意圖 | 53 |
| 太陽能集熱器同程連接示意圖 | 54 |
| 太陽能集熱器異程連接示意圖 | 55 |

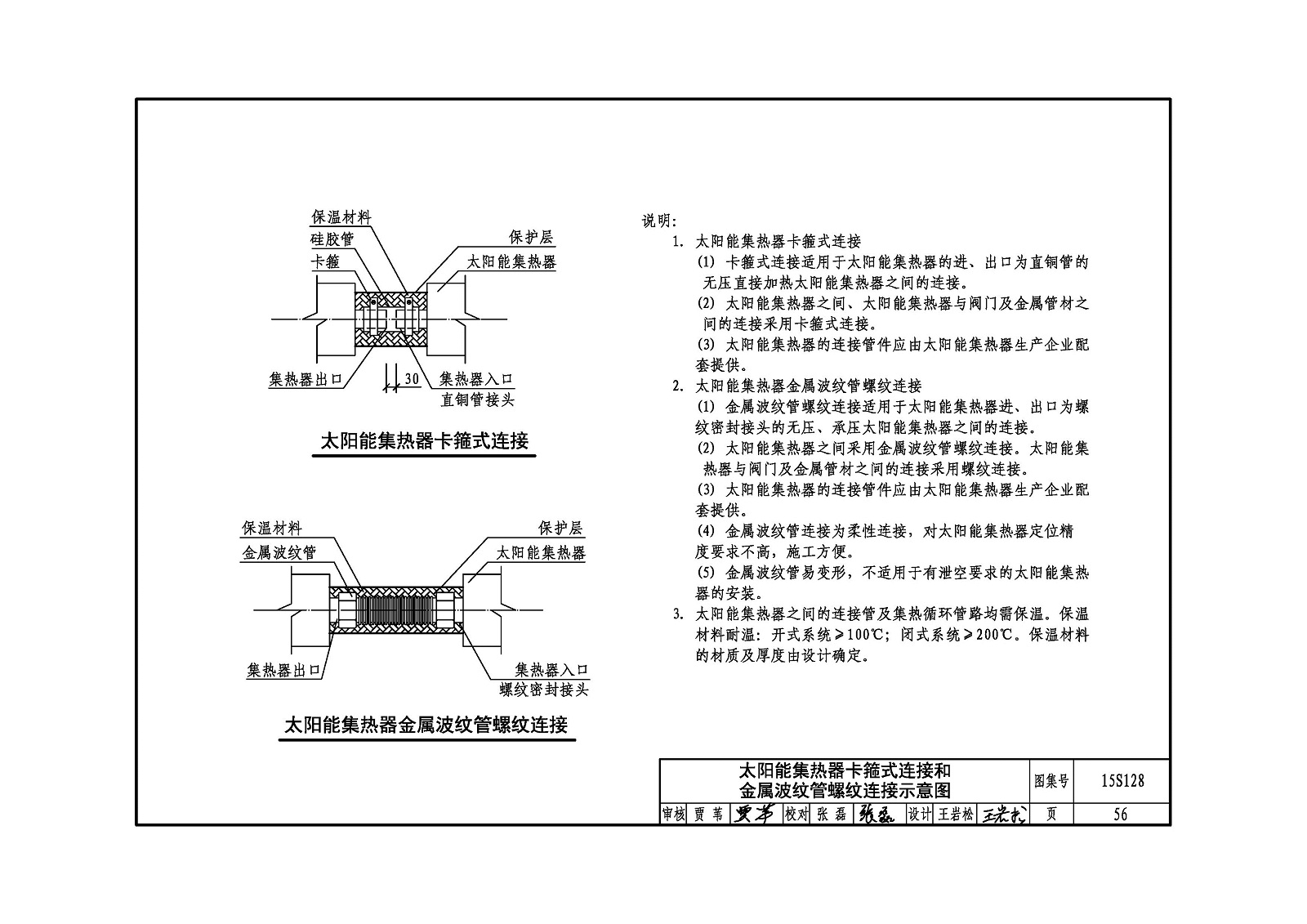

| 太陽能集熱器卡箍式連接和金屬波紋管螺紋連接示意圖 | 56 |
| 太陽能集熱器卡套式連接示意圖 | 57 |
| 配件詳圖 | |
| 太陽能恒溫混水閥 | 58 |
| 恒溫連接組件Ⅰ型 | 59 |
| 恒溫連接組件Ⅱ型 | 60 |
| 恒溫連接組件安裝示意圖 | 61 |
| 太陽能建筑圖 | |
| 平屋面集熱器安裝圖 | 62 |
| 平屋面集熱器安裝①-④基座詳圖 | 63 |
| 平屋面集熱器安裝⑤-⑧基座詳圖 | 64 |
| 嵌入式瓦屋面集熱器安裝詳圖 | 65 |
| 架空式瓦屋面集熱器安裝詳圖（一） | 66 |
| 架空式瓦屋面集熱器安裝詳圖（二） | 67 |
| 油氈瓦屋面集熱器安裝詳圖 | 68 |
| 預埋件詳圖 | 69 |
| 管道穿平屋面及管道井詳圖 | 70 |
| 管道穿坡屋面詳圖 | 71 |
| 坡屋面管道井詳圖 | 72 |
| 附錄 | |
| 附錄一 平均日熱水用水定額 | 73 |
| 附錄二 “αs、γ0”的計算 | 74 |
| 附錄三 計算示例 | 75 |
| 附錄四 主要城市各月設計用氣象參數 | 77 |
| 附錄五 主要城市太陽能集熱器面積補償比 | 96 |
樣張
