15MR202：城市道路－水泥混凝土路面
- 圖集編號
- 15MR202
- 圖集名稱
- 城市道路－水泥混凝土路面
- 定價
- 39.00 元
- 開本
- 16 開
- 主編單位
- 天津市市政工程設計研究院
內容簡介
15MR202《城市道路-水泥混凝土路面》為修編圖集，根據《城市道路工程設計規范》CJJ 37-2012和《城鎮道路路面設計規范》CJJ 169-2012等進行編制，替代05MR202《城市道路-水泥混凝土路面》，適用于新建和改建的城鎮道路的普通水泥混凝土路面設計，城市廣場、停車場及居住區道路的普通水泥混凝土路面設計可參照本圖集使用。圖集主要內容包括各等級城市道路、不同交通等級的典型路面結構圖、路面縱縫和橫縫構造圖、特殊部位面層配筋圖、路面分塊示意圖和計算示例。設計人員可以直接選用，施工人員可照圖施工。
備注
替代05MR202
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |

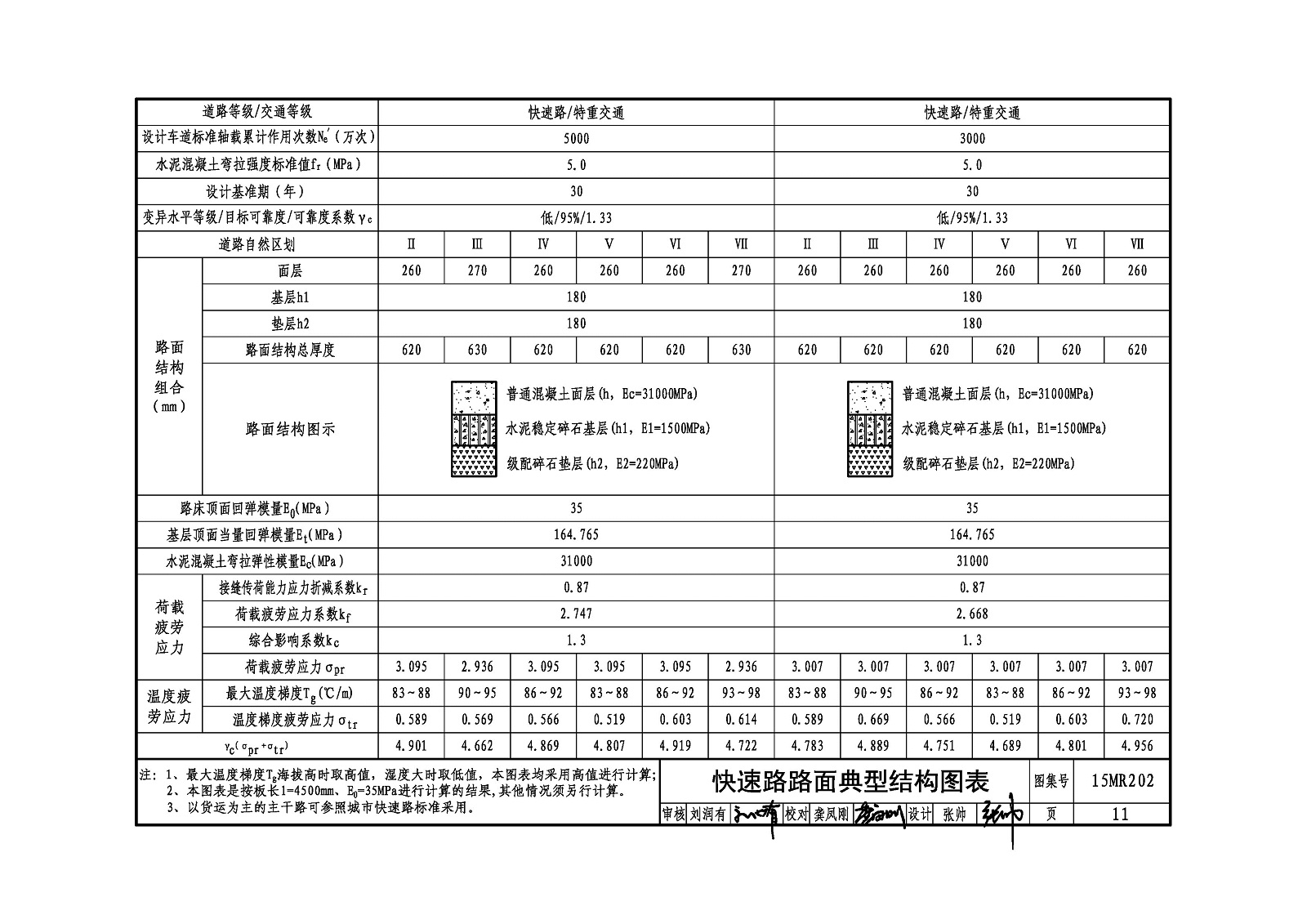

| 快速路路面典型結構圖表 | 10 |
| 主干路路面典型結構圖表 | 14 |
| 次干路路面典型結構圖表 | 18 |
| 支路路面典型結構圖表 | 20 |
| 直線路段接縫平面布置示意圖 | 22 |
| 曲線路段接縫平面布置示意圖 | 23 |
| 縱向接縫構造圖 | 24 |
| 橫向施工縫構造圖 | 25 |

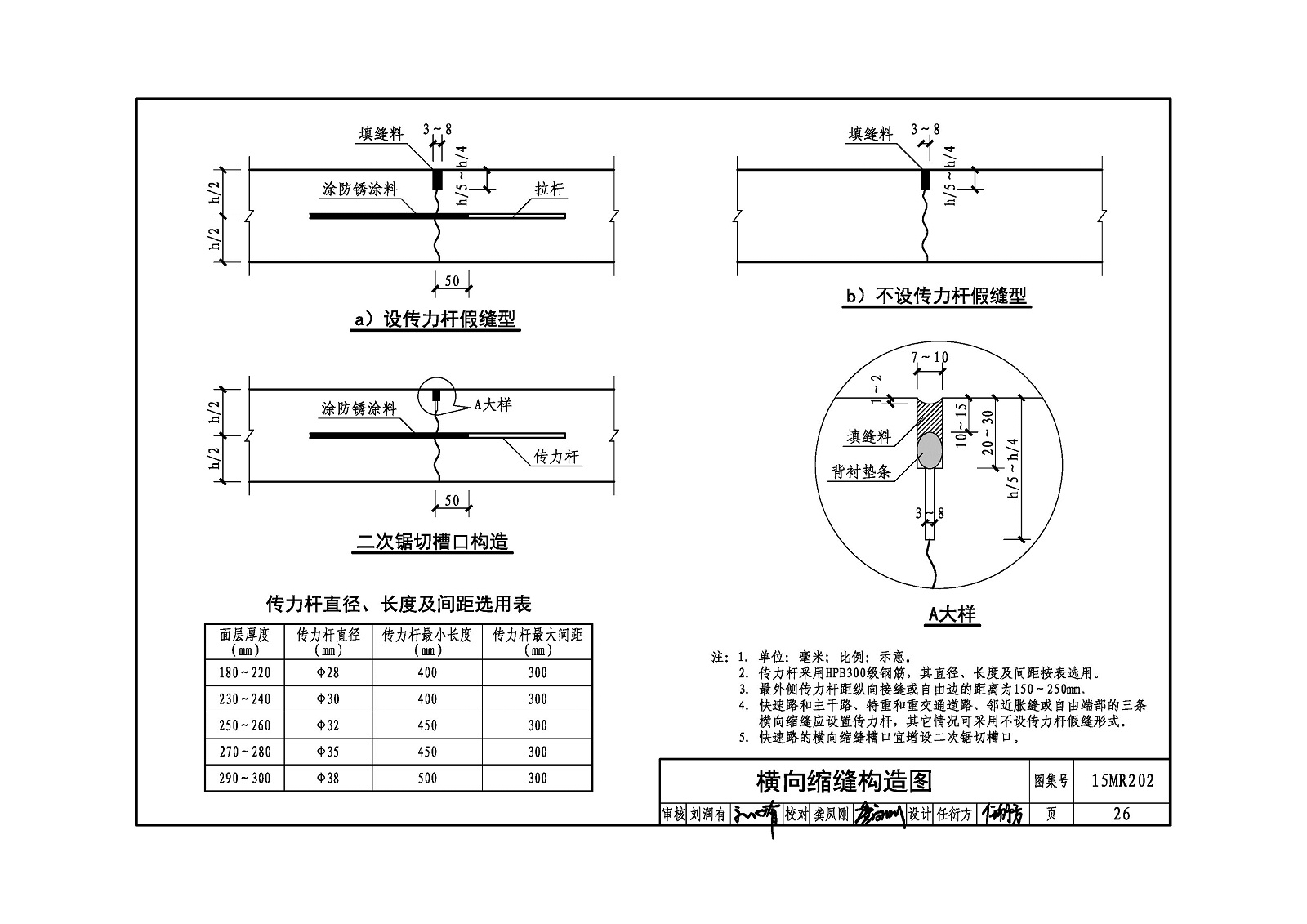

| 橫向縮縫構造圖 | 26 |
| 脹縫構造圖 | 27 |
| 邊緣鋼筋布置圖 | 29 |
| 角隅鋼筋布置圖 | 30 |
| 箱形構筑物橫穿道路處面層配筋圖 | 31 |
| 圓形管狀構筑物橫穿道路處面層配筋圖 | 33 |
| 公交車?？空咎幟鎸优浣顖D | 34 |

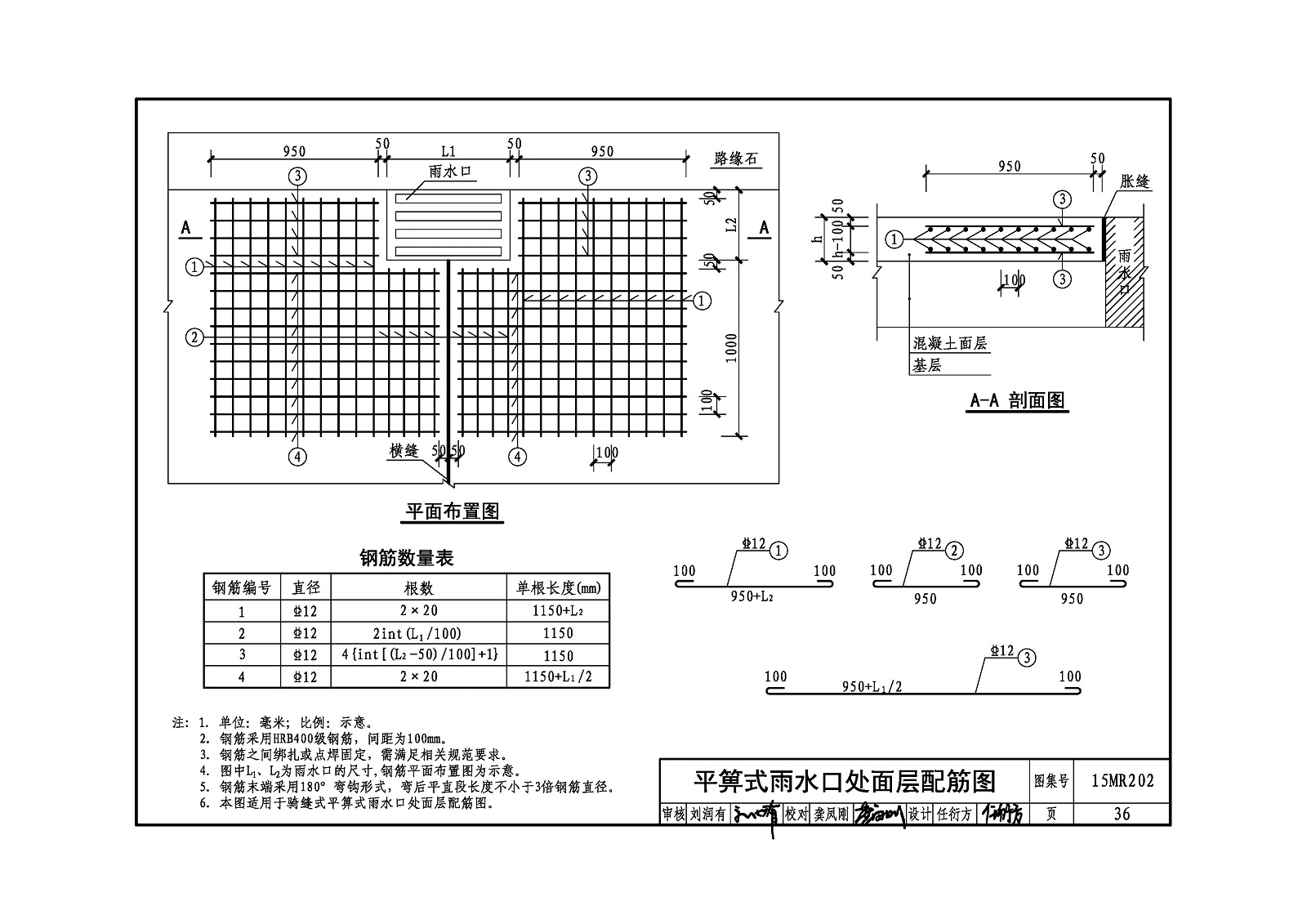

| 平算式雨水口處面層配筋圖 | 35 |

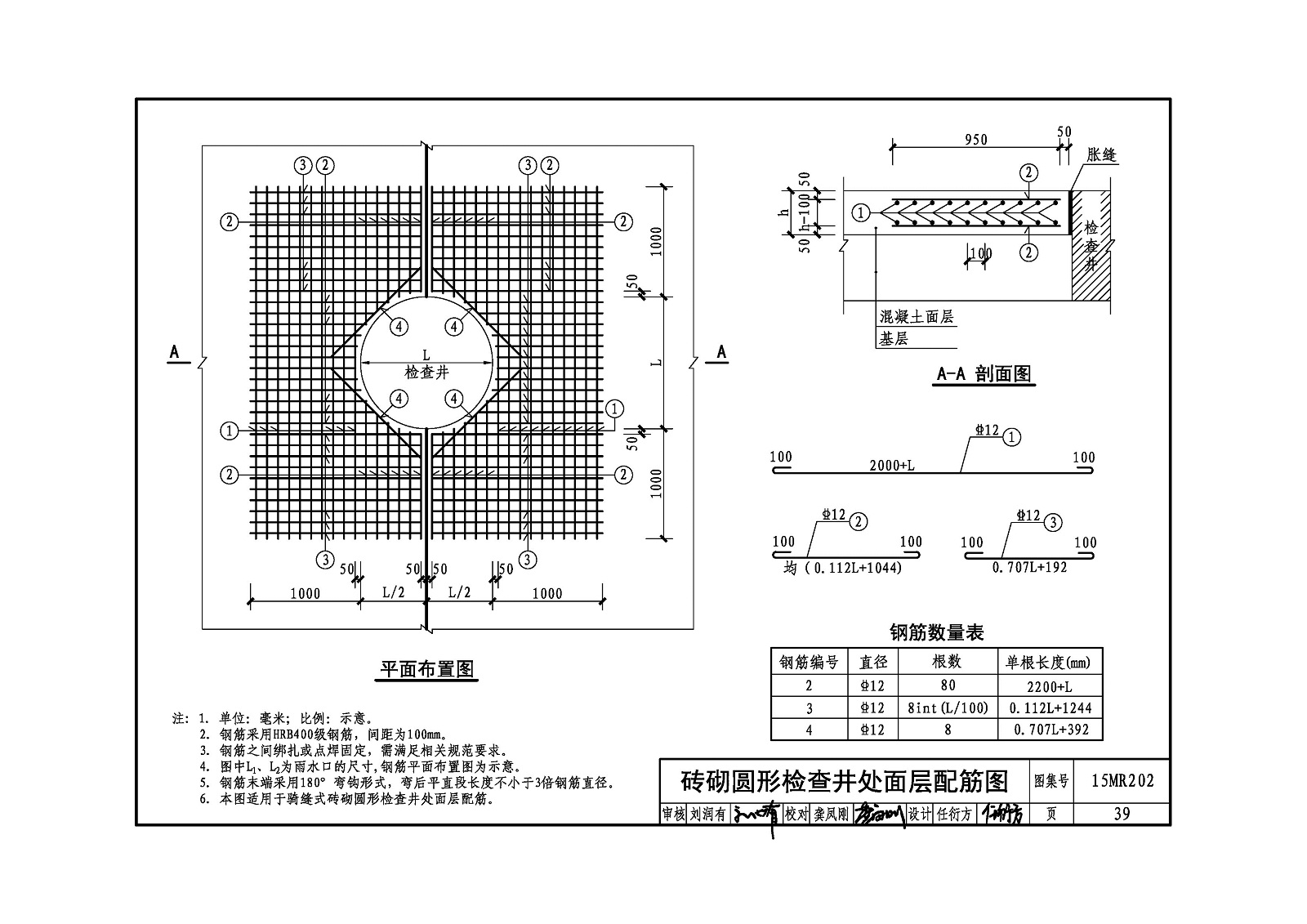

| 磚砌圓形檢查井處面層配筋圖 | 38 |
| 磚砌方形檢查井處面層配筋圖 | 40 |
| 橋頭水泥混凝土路面面層配筋圖 | 43 |
| 隧道洞口水泥混凝土路面面層配筋圖 | 45 |
| 水泥混凝土路面與瀝青路面銜接構造圖 | 46 |
| Y型交叉口路面分塊示意圖 | 47 |
| 十字交叉口(正交)路面分塊示意圖 | 48 |
| 環形交叉口路面分塊示意圖 | 49 |
| 面板厚度計算示例 | 50 |
樣張
