15G909-1：鋼結構連接施工圖示（焊接連接）
- 圖集編號
- 15G909-1
- 圖集名稱
- 鋼結構連接施工圖示（焊接連接）
- 定價
- 49.00 元
- 開本
- 16 開
- 主編單位
- 中建鋼構有限公司
內容簡介
本圖集適用于工業與民用建筑鋼結構工程中承受靜荷載或動荷載、鋼材厚度大于或等于3mm的結構焊接。
本圖集焊接方法包括焊條電弧焊、氣體保護電弧焊、藥芯焊絲自保護焊、埋弧焊、電渣焊、氣電立焊、栓釘焊及其組合，內容涵蓋梁、柱、支撐、剪力墻等構件的工廠焊接和工地焊接連接。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 圖例 | 5 |
| 1 焊縫構造 | |
| 全焊透焊縫構造 | 6 |
| 部分焊透焊縫構造 | 8 |

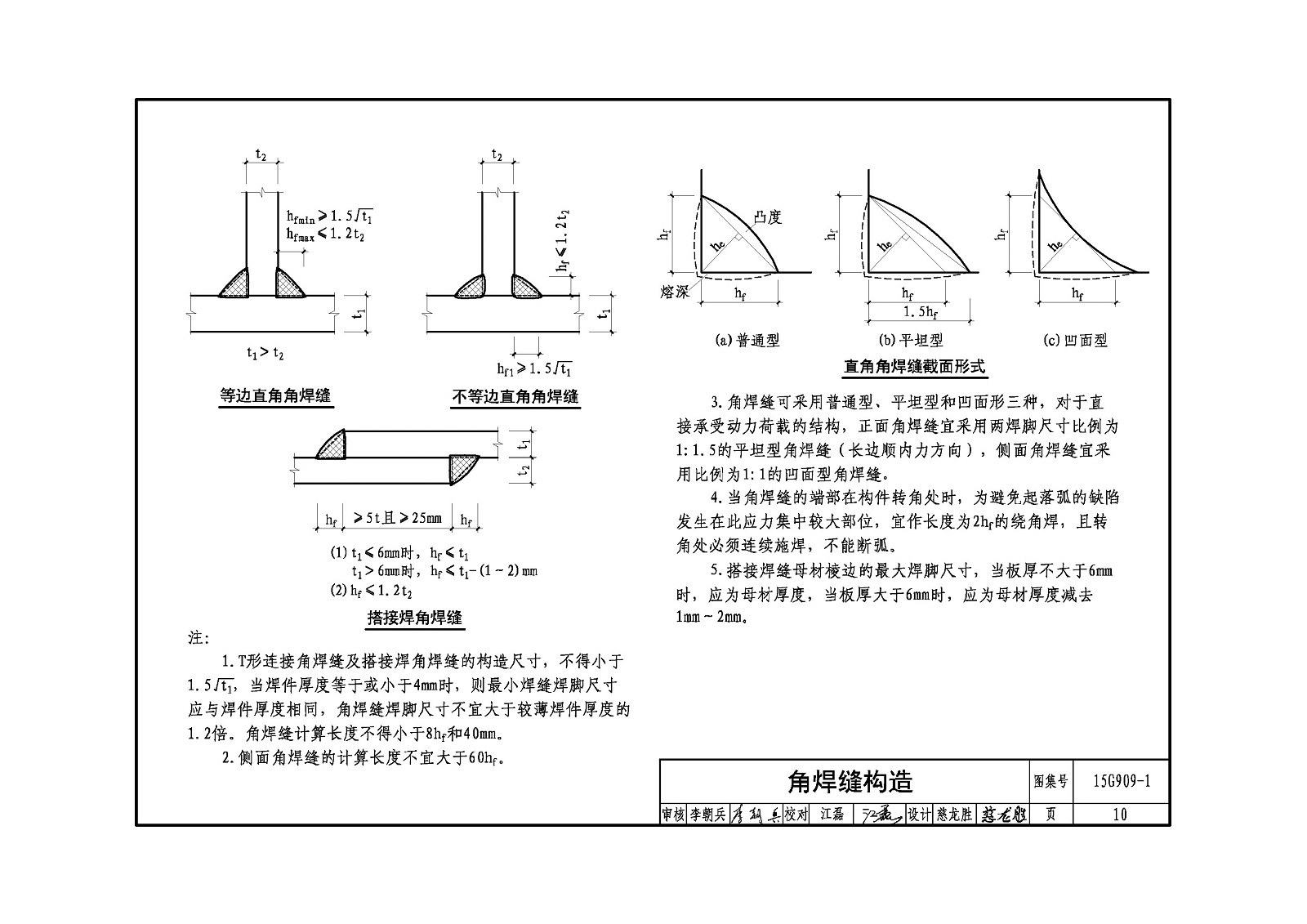

| 角焊縫構造 | 10 |
| 2 工廠制作鏈接 | |
| 箱型柱工廠焊接連接 | 11 |
| 焊接H形鋼柱工廠焊接連接 | 12 |
| 變截面柱工廠焊接連接 | 13 |
| 十字型鋼柱工廠焊接連接 | 15 |
| 桁架工廠焊接連接 | 16 |
| 多腔體巨柱工廠焊接連接 | 19 |
| 格構柱工廠焊接連接 | 20 |
| 梁柱連接段工廠連接 | 21 |
| 空心球及圓管工廠連接 | 25 |
| 焊接空心球節點工廠連接 | 26 |
| 梁梁工廠拼接連接 | 27 |
| 門式剛架工廠焊接連接 | 28 |
| 吊車梁工廠焊接連接 | 29 |
| 單層鋼板剪力墻工廠焊接連接 | 30 |
| 柱腳工廠焊接連接 | 31 |
| 3 工地安裝連接 | |
| 梁梁工地拼接連接 | 32 |
| 梁梁工地搭接連接 | 33 |
| H形鋼柱工地連接 | 35 |
| 矩形鋼管柱工地連接 | 36 |
| 圓管柱工地連接 | 37 |
| 十字形鋼柱工地連接 | 38 |
| H形鋼梁與十字形鋼柱工地連接 | 39 |
| H形鋼梁與鋼柱工地連接 | 40 |
| H形鋼梁與矩形管柱工地連接 | 42 |
| H形鋼梁與矩形鋼柱工地連接 | 45 |
| 非正交梁與柱工地連接 | 46 |
| 支撐與梁柱節點工地連接 | 47 |
| 支撐與梁工地連接 | 48 |
| 支撐與支撐工地連接 | 49 |
| 單層鋼板剪力墻工地焊接連接 | 50 |
| 開槽焊及塞焊構造 | 52 |
| 防止板材產生層狀撕裂措施 | 53 |
| 管材相貫焊縫構造 | 55 |
| 不同厚度板對接焊縫構造 | 59 |
| 4 焊接順序 | |
| 鋼結構焊接順序 | 60 |
| 5 附錄 | |
| 附錄A 焊縫圖例 | 69 |
| 附錄B 過焊孔切角構造 | 82 |
