15MR501：城市道路－無障礙設計
- 圖集編號
- 15MR501
- 圖集名稱
- 城市道路－無障礙設計
- 定價
- 29.00 元
- 開本
- 16 開
- 主編單位
- 天津市市政工程設計研究院
內容簡介
本圖集為修編圖集，根據《無障礙設計規范》GB50763-2012和《城市道路工程設計規范》CJJ37-2012等進行編制，替代05MR501《城市道路-無障礙設計》，適用于城鎮各類新建和改建的城市道路、橋梁和立體交叉中的無障礙設計。圖集主要內容包括盲道磚規格樣式圖、人行道坡道平面位置圖、路口和立體交叉中的緣石坡道位置示意圖、行進盲道、提示盲道、人行天橋和地道中的盲道設置圖、安全島和二次過街盲道設置圖等，可供設計人員選用。
備注
替代05MR501
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 盲道磚選型及設計要求 | 5 |

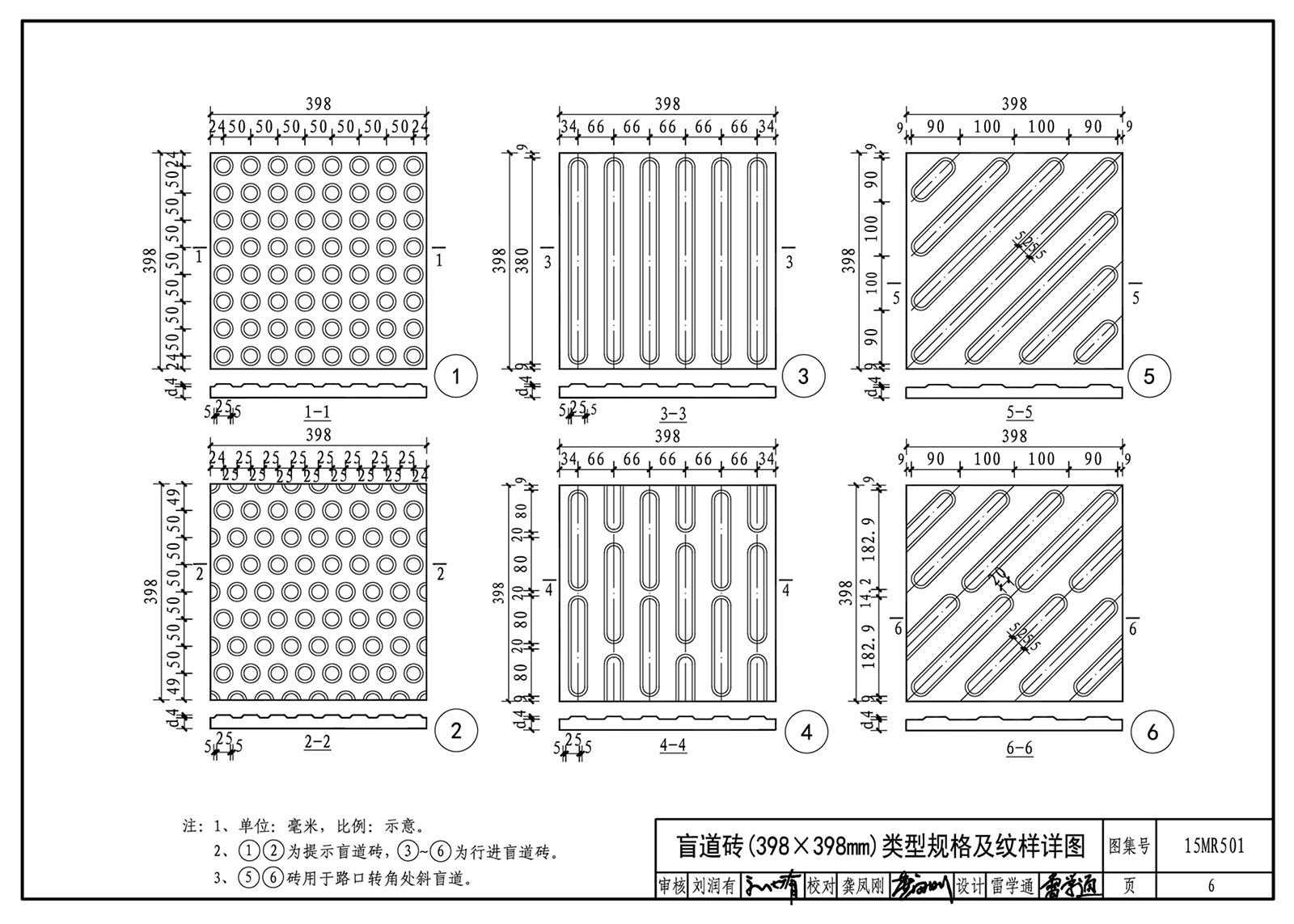

| 盲道磚(398 x 398mm) 類型規格及紋樣詳圖 | 6 |
| 盲道磚(298 x 298mm) 類型規格及紋樣詳圖 | 7 |
| 盲道磚(248 x 248mm) 類型規格及紋樣詳圖 | 8 |
| 盲道磚(198 x 198mm) 類型規格及紋樣詳圖 | 9 |

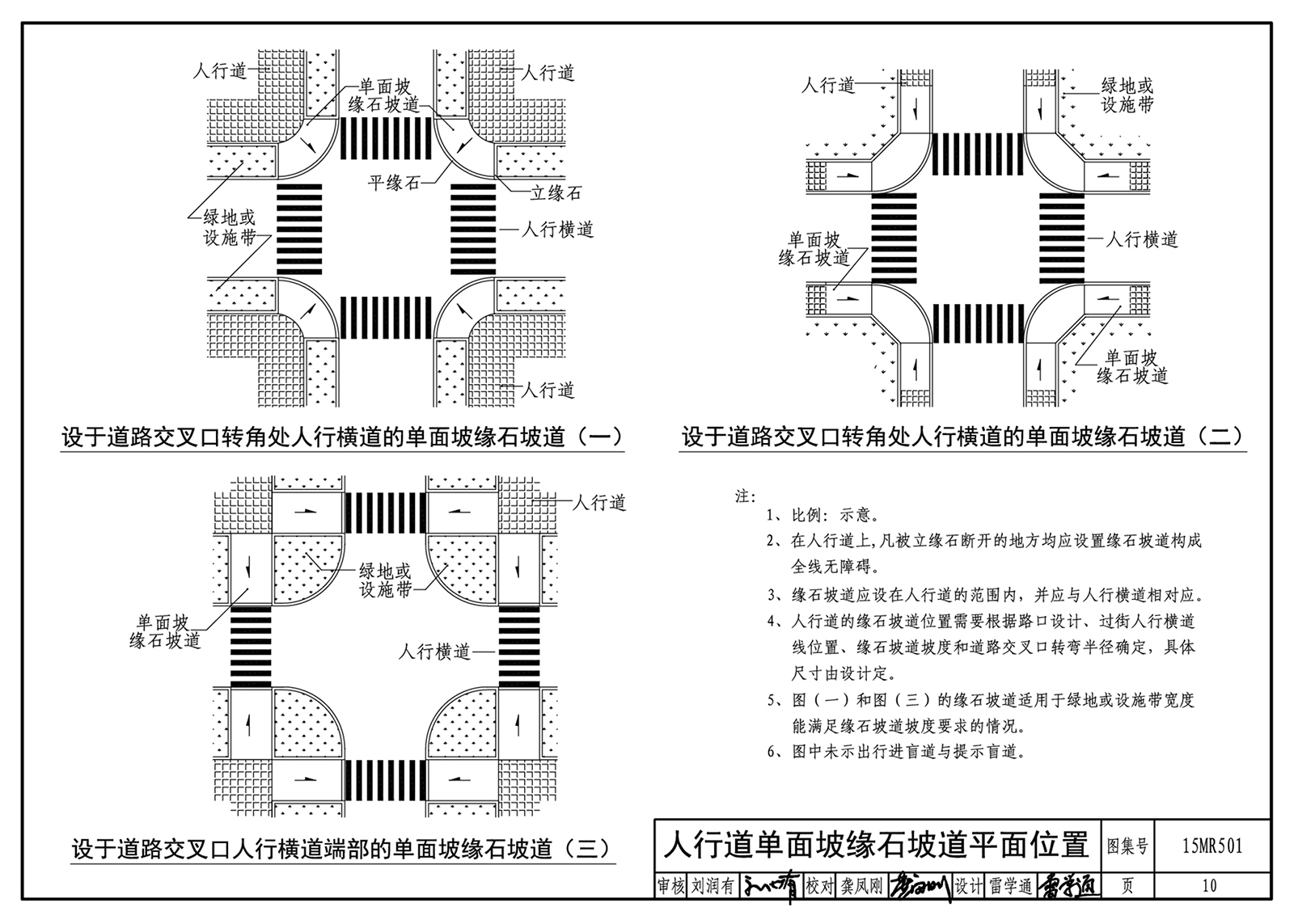

| 人行道單面坡緣石坡道平面位置 | 10 |
| 人行道三面坡緣石坡道平面位置 | 11 |
| T型路口人行道緣石坡道平面位置 | 12 |
| 立體交叉中盲道、緣石坡道位置示意圖 | 13 |

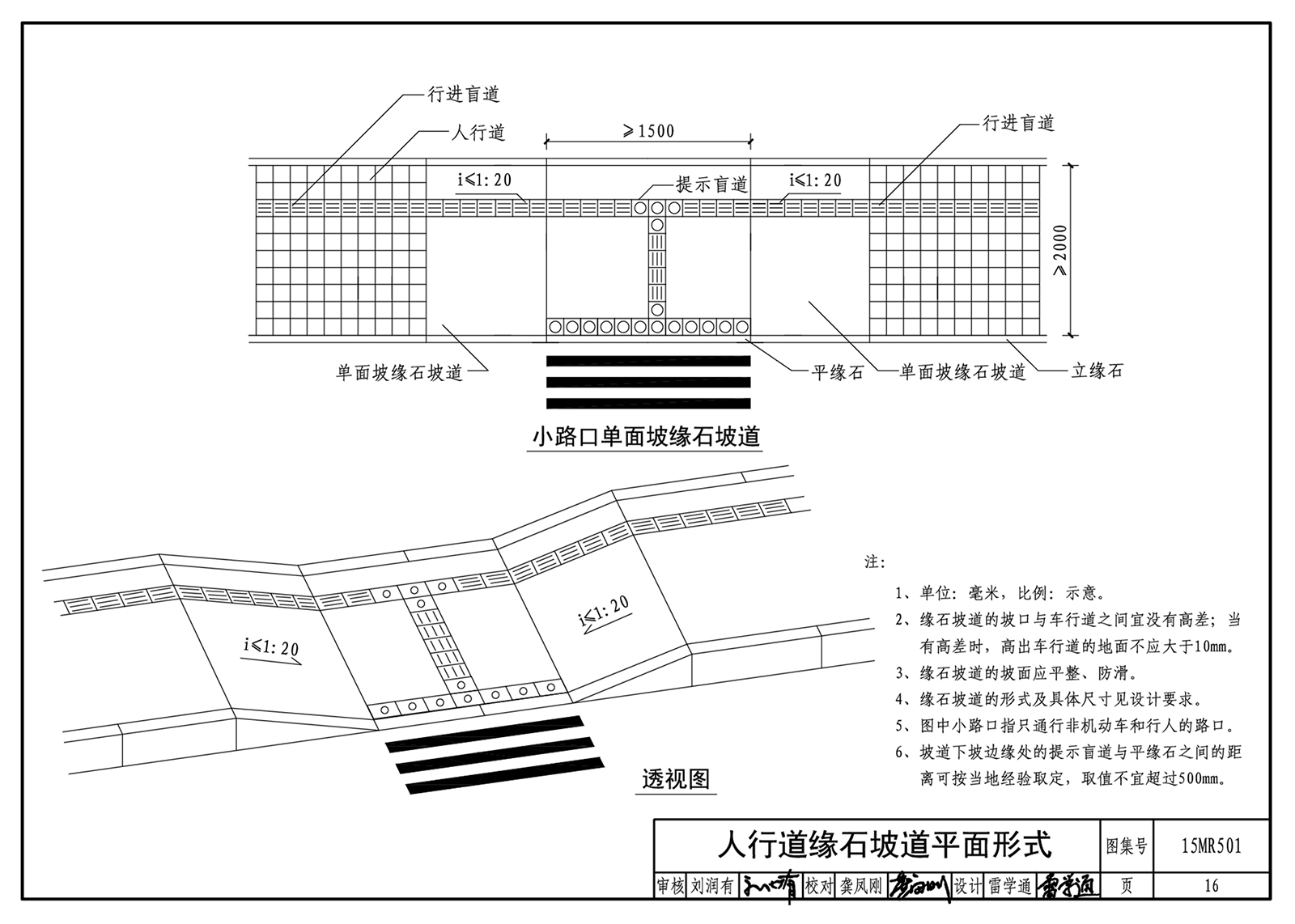

| 人行道緣石坡道平面形式 | 16 |
| 人行道行進盲道設置 | 22 |
| 人行道行進盲道與提示盲道設置 | 23 |
| 人行天橋提示盲道設置 | 25 |
| 人行道二次過街盲道設置 | 26 |

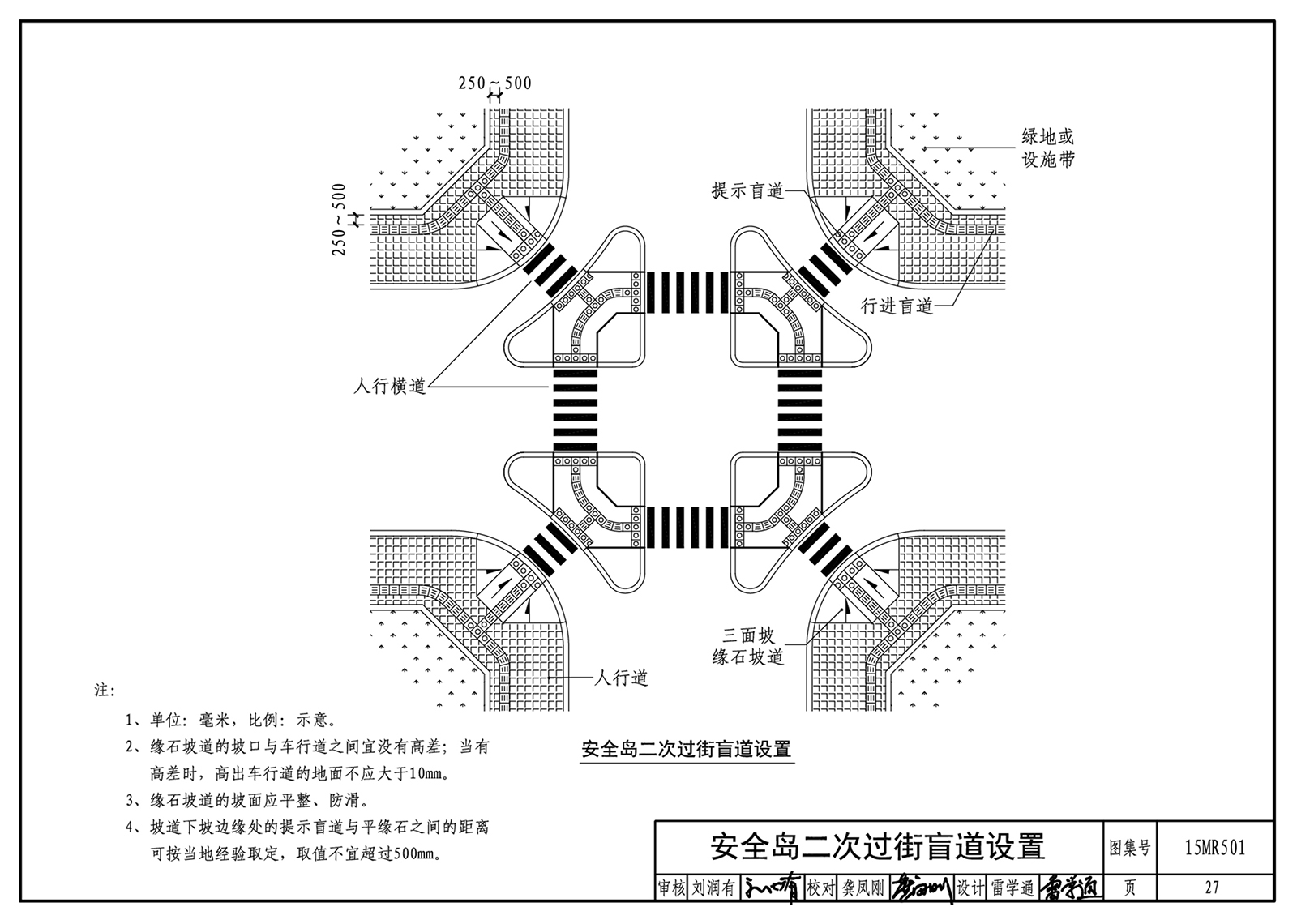

| 安全島二次過街盲道設置 | 27 |
| 公共建筑出入口盲道設置 | 28 |
