15S202：室內消火栓安裝
- 圖集編號
- 15S202
- 圖集名稱
- 室內消火栓安裝
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 機械工業第一設計研究院
內容簡介
本圖集為修編圖集, 根據《消防給水及消火栓系統技術規范》GB50974-2014進行編制， 替代04S202《室內消火栓安裝》。適用于新建、擴建和改建的民用、工業、市政等建設工程中室內消火栓安裝。圖集為施工安裝圖集，可用于指導和規范室內消火栓安裝。設計人員可直接選用，施工人員可照?qǐng)D施工。為解決機場、大型商場、會場等大體量建筑內室內消火栓的安裝難題，新編了消火栓室內地面下安裝。前后開門的消火栓箱給公建消火栓布置帶來了方便。作為消防軟管卷盤的補充，增加編制了輕便消防水龍的安裝。圖集內容豐富、安裝方式多樣、實用性強。
主要內容包括單栓（甲、乙、丙、?。浑p栓（甲、乙、丙）；薄型單栓、雙栓；帶應急照明單栓（甲、乙）、雙栓（甲、乙）；單栓、雙栓帶消防軟管或輕便消防水龍；薄型單栓、雙栓帶消防軟管或輕便消防水龍等各種類型的室內消火栓箱及消防柜的安裝等內容。
備注
替代04S202
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 單栓室內消火栓箱 | |
| 甲型單栓室內消火栓箱 | 8 |
| 乙型單栓室內消火栓箱 | 9 |
| 丙型單栓室內消火栓箱 | 10 |
| 丁型單栓室內消火栓箱 | 11 |
| 薄型單栓室內消火栓箱 | 12 |
| 甲型單栓帶消防軟管卷盤消火栓箱 | 13 |
| 乙型單栓帶消防軟管卷盤消火栓箱 | 14 |
| 薄型單栓帶消防軟管卷盤消火栓箱 | 15 |
| 單栓帶輕便消防水龍室內消火栓箱 | 16 |

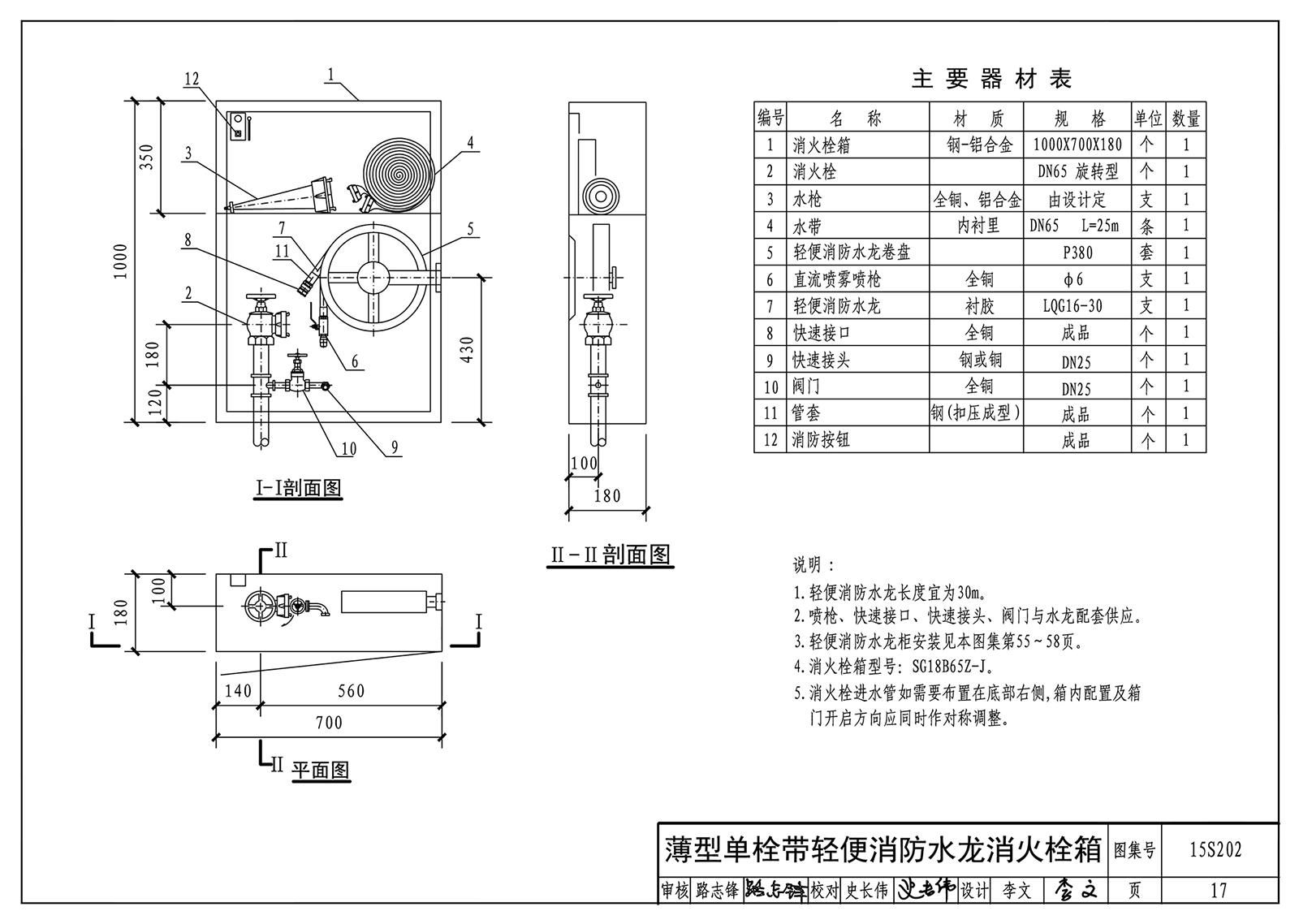

| 薄型單栓帶輕便消防水龍室內消火栓箱 | 17 |
| 甲型單栓帶滅火器箱組合式消防柜 | 18 |
| 乙型單栓帶滅火器箱組合式消防柜 | 19 |
| 單栓帶輕便消防水龍組合式消防柜 | 20 |
| 薄型單栓帶消防軟管卷盤組合式消防柜 | 21 |
| 薄型單栓帶輕便消防水龍組合式消防柜 | 22 |
| 雙栓室內消火栓箱 | |
| 甲型雙栓室內消火栓箱 | 23 |
| 乙型雙栓室內消火栓箱 | 24 |

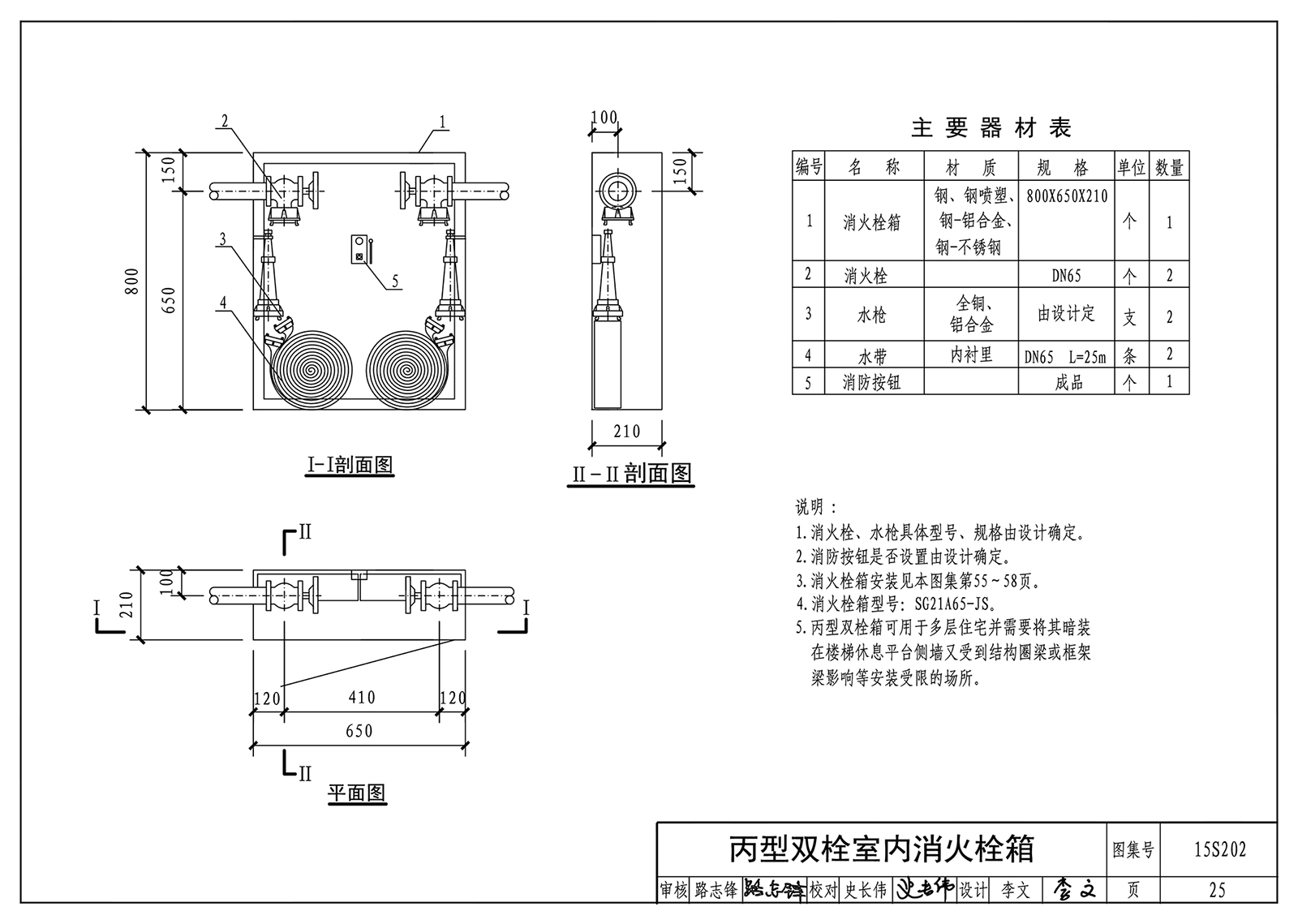

| 丙型雙栓室內消火栓箱 | 25 |
| 薄型雙栓室內消火栓箱 | 26 |
| 雙栓帶消防軟管卷盤消火栓箱 | 27 |
| 薄型雙栓帶消防軟管卷盤消火栓箱 | 28 |
| 甲型雙栓帶滅火器箱組合式消防柜 | 29 |
| 乙型雙栓帶滅火器箱組合式消防柜 | 30 |
| 雙栓帶輕便消防水龍組合式消防柜 | 31 |
| 薄型雙栓帶消防軟管卷盤組合式消防柜 | 32 |
| 薄型雙栓帶輕便消防水龍組合式消防柜 | 33 |
| 特殊消火栓箱 | |
| 地下消火栓箱 | 34 |
| 甲型帶應急照明單栓室內消火栓箱 | 35 |
| 乙型帶應急照明單栓室內消火栓箱 | 36 |
| 甲型帶應急照明雙栓室內消火栓箱 | 37 |
| 乙型帶應急照明雙栓室內消火栓箱 | 38 |
| 單栓帶應急照明配消防軟管卷盤消火栓箱 | 39 |
| 雙栓帶應急照明配消防軟管卷盤消火栓箱 | 40 |
| 甲型帶應急照明及滅火器箱組合式消防柜 | 41 |
| 乙型帶應急照明及滅火器箱組合式消防柜 | 42 |
| 丙型帶應急照明及滅火器箱組合式消防柜 | 43 |
| 丁型帶應急照明及滅火器箱組合式消防柜 | 44 |
| 單栓前后開門消火栓箱 | 45 |
| 栓前后開門消火栓箱 | 46 |
| 落地型(甲、乙型)帶滅火器箱組合式消防柜 | 47 |
| 丙型組合式消防柜布置圖 | |
| 組合式消防柜主要器材表 | 48 |
| 自救式消防軟管卷盤箱 | 49 |
| 輕便消防水龍箱(住宅) | 50 |
| 輕便消防水龍箱 | 51 |
| 輕便消防水龍柜(一) | 52 |
| 輕便消防水龍柜(二) | 53 |
| 試驗用消火栓箱 | 54 |
| 通用詳圖 | |
| 室內消火栓箱明裝固定圖 | 55 |
| 室內消火栓箱暗裝固定圖 | 56 |
| 室內消火栓箱半暗裝固定圖 | 57 |
| 磚墻、混凝土墻上暗裝、半暗裝栓箱留洞尺寸表 | 58 |
| 減壓孔板安裝圖 | 59 |
| 減壓孔板水頭損失計算表 | 60 |
| SN65型、SNZ65型單閥單出口室內消火栓 | 61 |
| SNW65-Ⅲ、SNZW65-Ⅲ減壓穩壓型單閥單出口室內消火栓 | 62 |
| 消防水槍 | 63 |
| 直流噴霧噴 | 64 |
| 消火栓箱門標識 | 65 |
