15D202-4：建筑一體化光伏系統電氣設計與施工
- 圖集編號
- 15D202-4
- 圖集名稱
- 建筑一體化光伏系統電氣設計與施工
- 定價
- 49.00 元
- 主編單位
- 江蘇省土木建筑學會建筑電氣專業委員會
- 南京市建筑設計研究院有限責任公司
內容簡介
本圖集適用于裝機容量不超過300千峰瓦（kWp）輸出電壓為AC 220/380V光伏系統的電氣設計與施工。
圖集內容包括建筑一體化光伏系統電氣設計與施工的一般規定、獨立和并網光伏系統的構成、光伏系統設計方案及案例、光伏系統主要設備的選用、布置及安裝；光伏系統線路敷設及選用；相關技術資料。本圖集主要突出建筑一體化光伏系統電氣設計與施工的特點和難點，可指導光伏系統電氣工程的設計、施工、監理和驗收。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| 術語 | 3 |

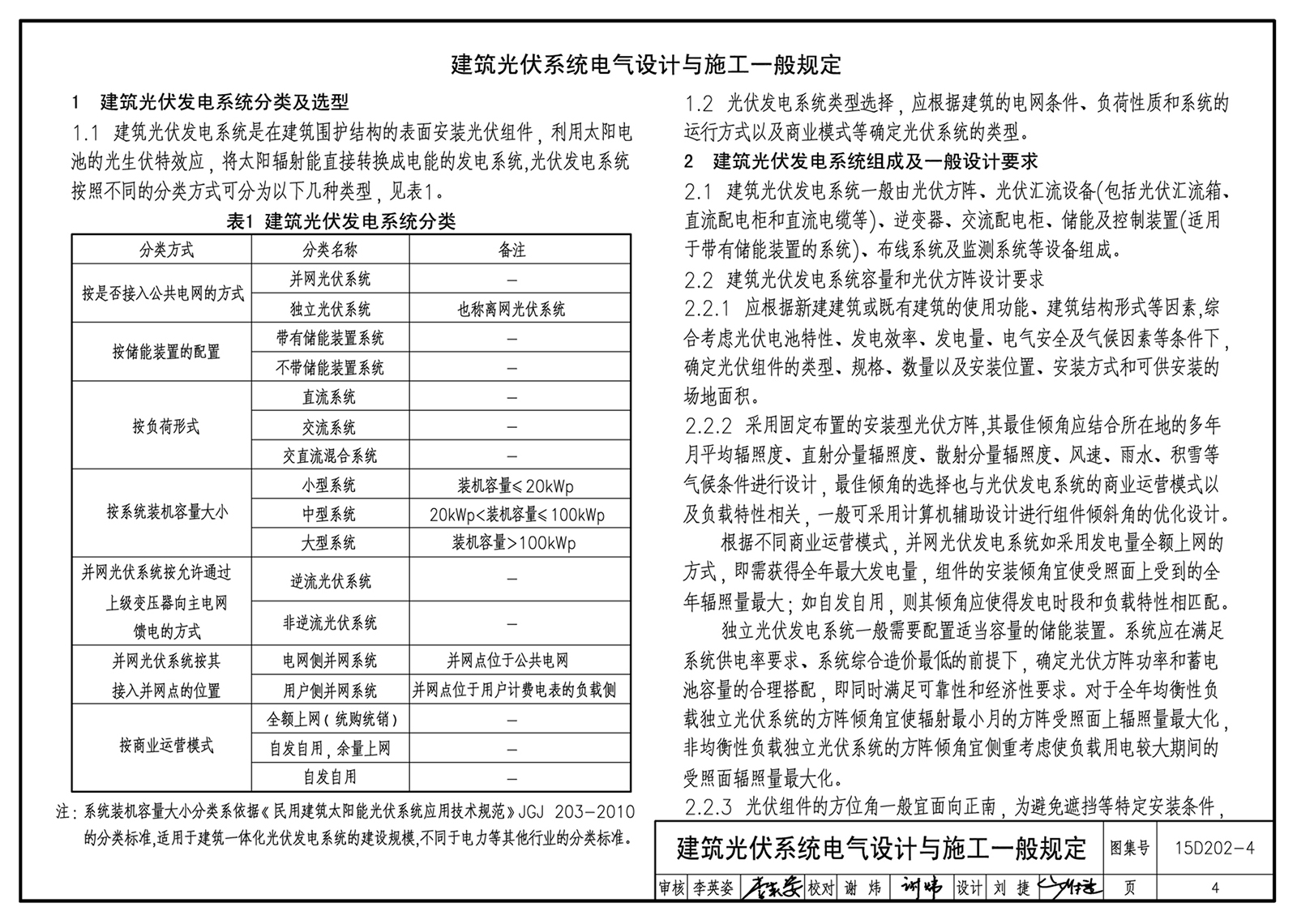

| 建筑光伏系統電氣設計與施工一般規定 | 4 |
| 光伏發電系統分類 | 9 |
| 光伏組件主要電氣技術參數 | 12 |
| 光伏組件和建筑結合的方式 | 13 |
| 建筑一體化光伏系統電氣設計流程 | 14 |
| 并網光伏系統方陣設計 | 15 |
| 獨立光伏系統容量設計 | 16 |
| 光伏發電系統的效率系數 | 17 |

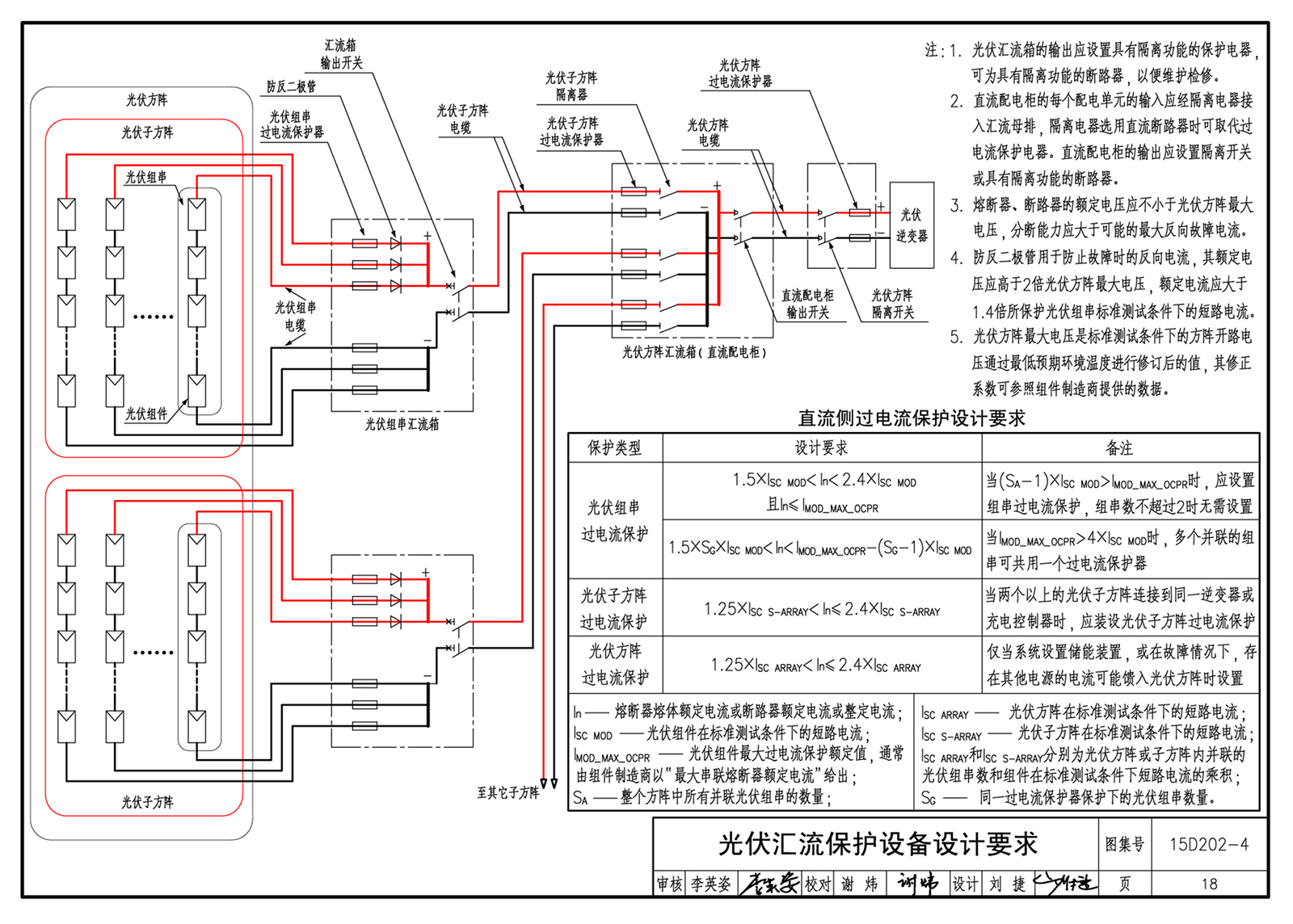

| 光伏匯流保護設備設計要求 | 18 |
| 直流線路最小電流值 | 19 |
| 光伏系統對地絕緣故障防護要求 | 20 |
| 光伏組件安裝距離要求 | 21 |
| 并網逆變器類型選擇 | 22 |
| 光伏發電檢測系統設計要求 | 23 |
| 光伏匯流箱電氣原理圖 | 25 |
| 直流配電柜電氣原理圖 | 26 |
| 光伏系統并網技術要求 | 27 |
| 交流并網柜電氣原理圖 | 28 |

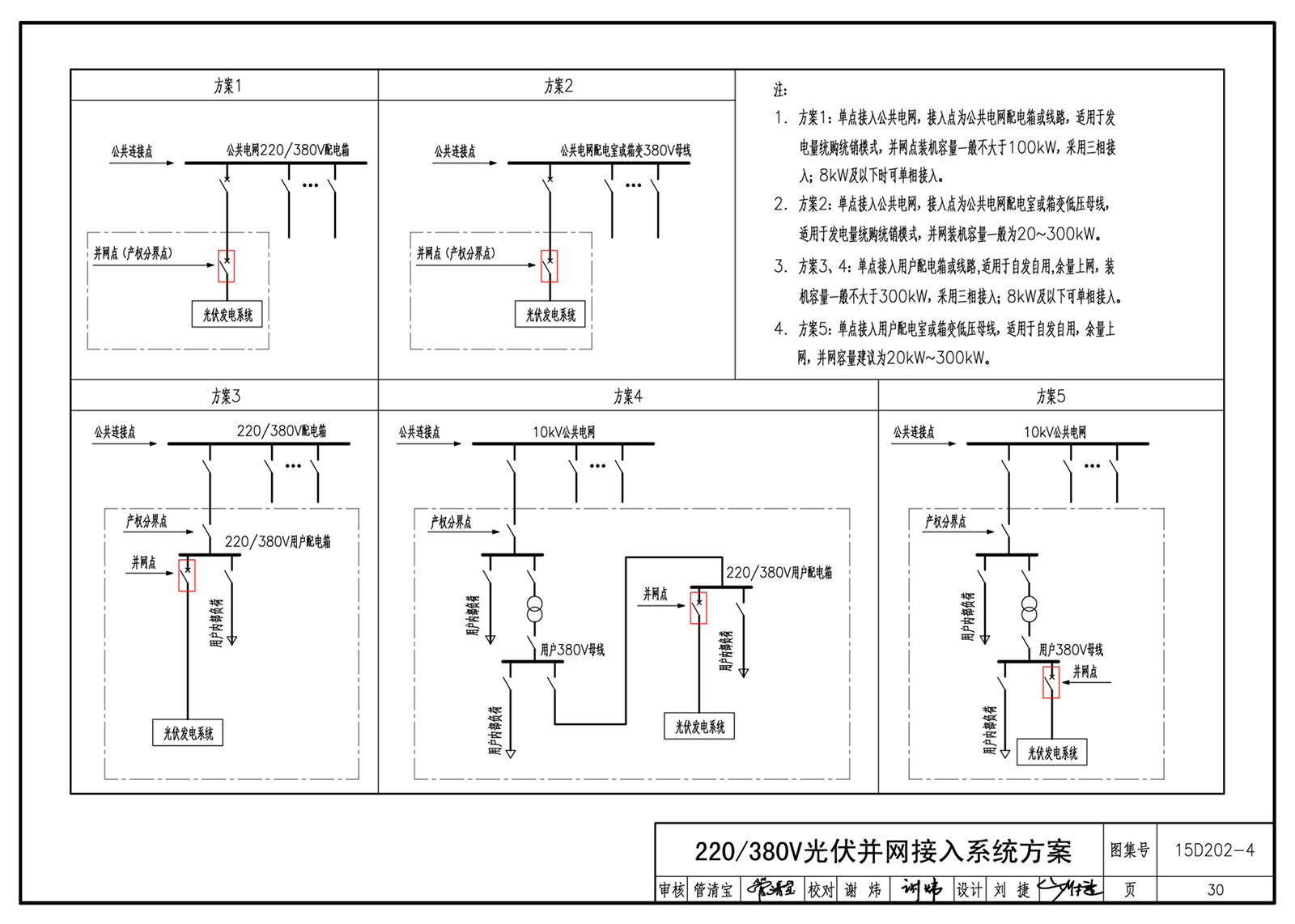

| 220/380V光伏并網接入系統方案 | 30 |

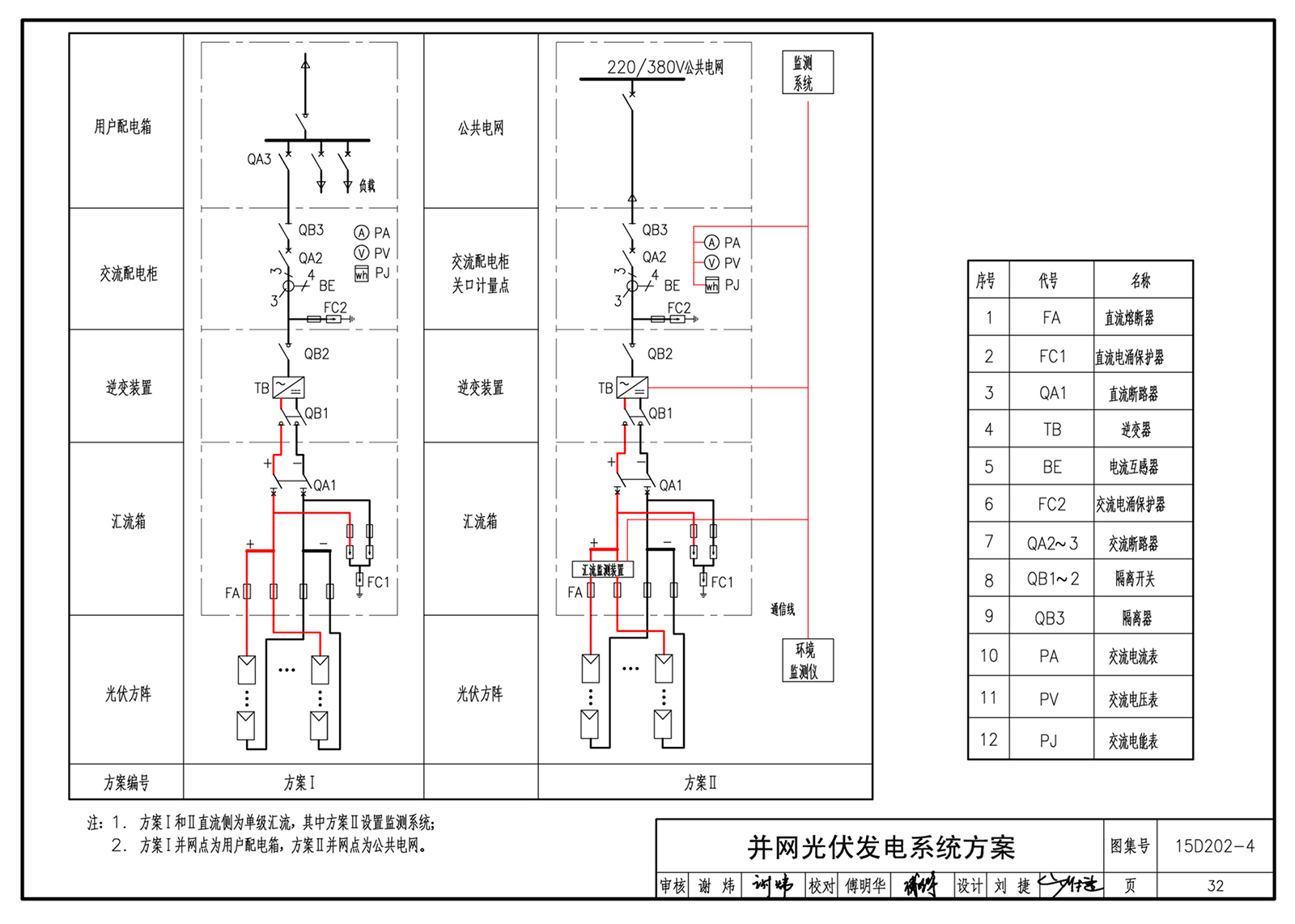

| 并網光伏發電系統配電方案 | 32 |
| 獨立光伏發電系統配電方案 | 37 |

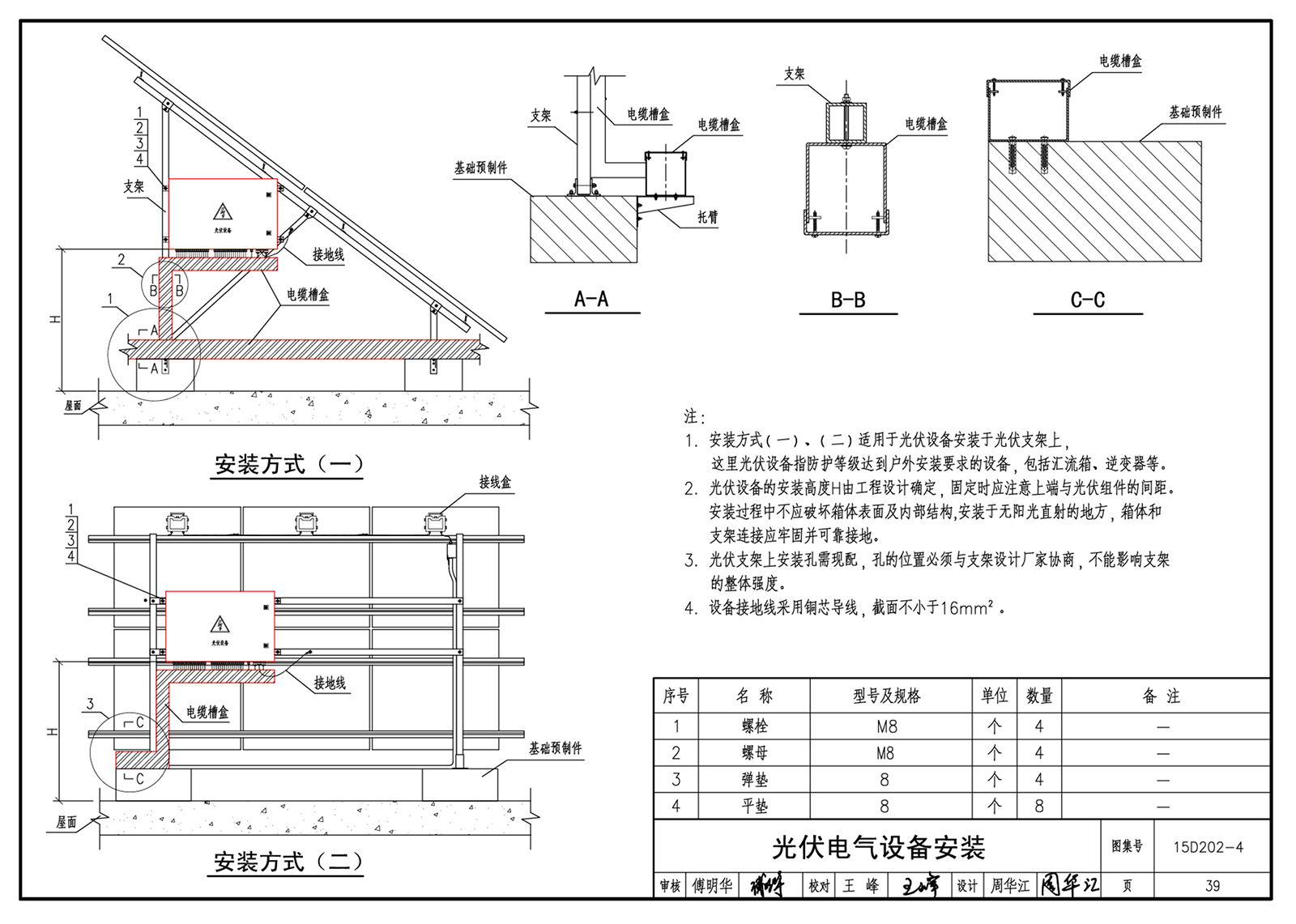

| 光伏系統電氣設備安裝 | 38 |
| 鋼導管配線安裝 | 45 |
| 電纜槽盒安裝 | 46 |
| 建筑光伏構件接線盒示例 | 47 |
| 建筑一體化光伏系統防雷設計要求 | 48 |

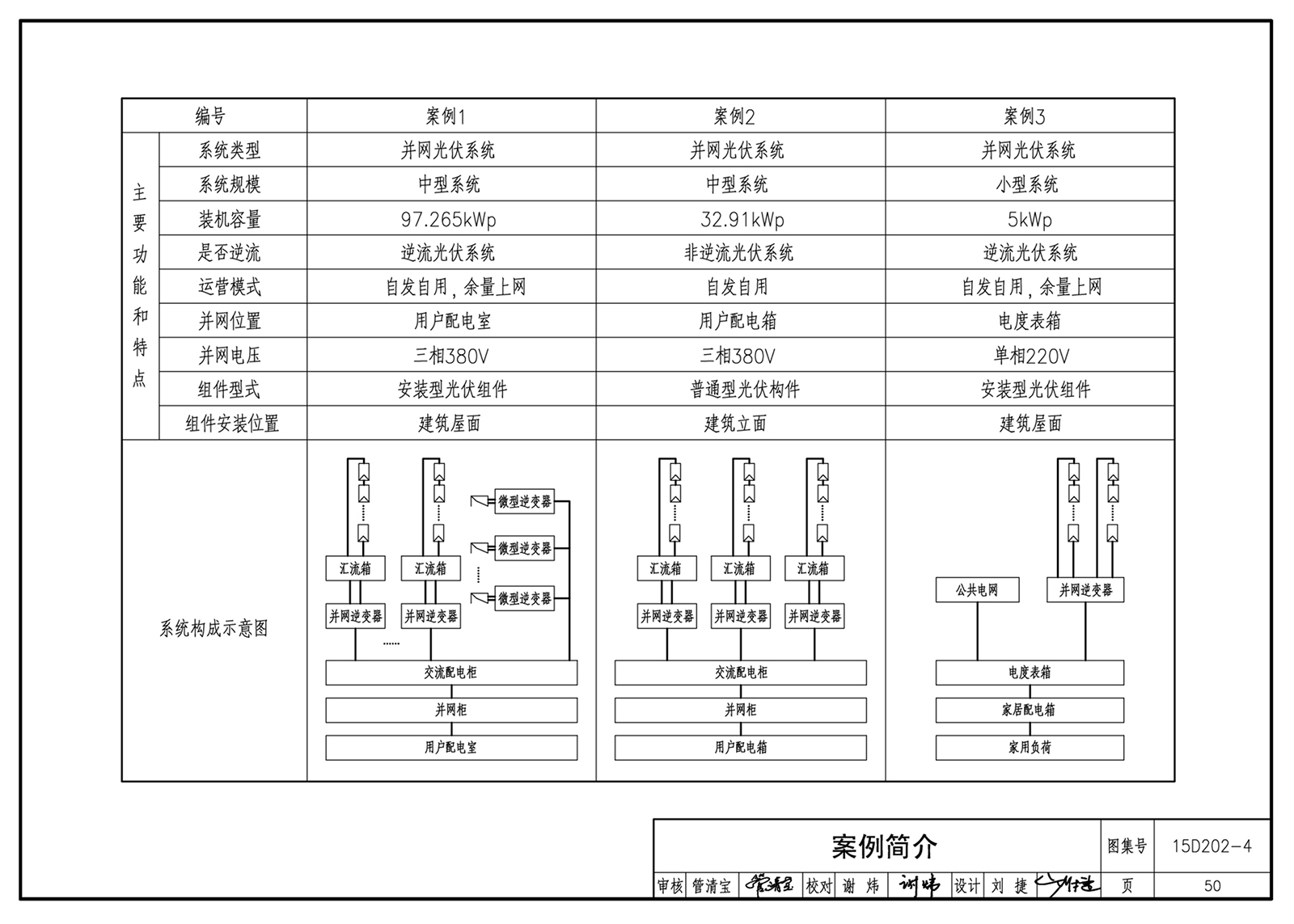

| 建筑一體化光伏發電系統設計案例1－案例3 | 50 |
| 全國各大城市光伏陣列最佳傾角參考值 | 70 |
| 光伏系統電力電纜選型示意圖 | 71 |
| 光伏系統直流電纜載流量 | 73 |
| 常用直流斷路器主要技術參數 | 75 |
| 相關技術資料 | 76 |
樣張
