15D202-3：UPS與EPS電源裝置的設計與安裝
- 圖集編號
- 15D202-3
- 圖集名稱
- UPS與EPS電源裝置的設計與安裝
- 定價
- 42.00 元
- 主編單位
- 中國建筑設計院有限公司
內容簡介
本圖集適用于民用和一般工業建筑中UPS及EPS電源裝置的設計與安裝。
UPS電源裝置編制內容包括：術語、系統組成、分類、供電方案、應用場所、使用要求、設備布置及接地。EPS電源裝置編制內容包括：術語、EPS電源裝置構成、基本原理、分類及適用場所、選擇要求、供電方案、設備安裝及接地。
本圖集是對04D202-3《集中型電源應急照明系統》的修編。圖集編制增加了UPS電源裝置的相關內容（術語、系統組成、分類、供電方案、應用場所、使用要求、設備布置及接地）。EPS電源裝置增加了設備構成及基本原理、電源裝置的選擇，修改了EPS電源裝置的供配電方案和接地型式，簡化了EPS電源裝置在應急照明系統中的應用，保留了設備安裝。
圖集編制主要是針對UPS與EPS電源裝置的原理和供電方案，設計人員可以根據工程情況直接采用。
備注
替代04D202-3
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| UPS電源裝置 | |
| UPS電源裝置編制說明 | 4 |
| 在線式UPS的電氣性能及容量選擇 | 6 |
| UPS電源裝置的相關要求 | 7 |

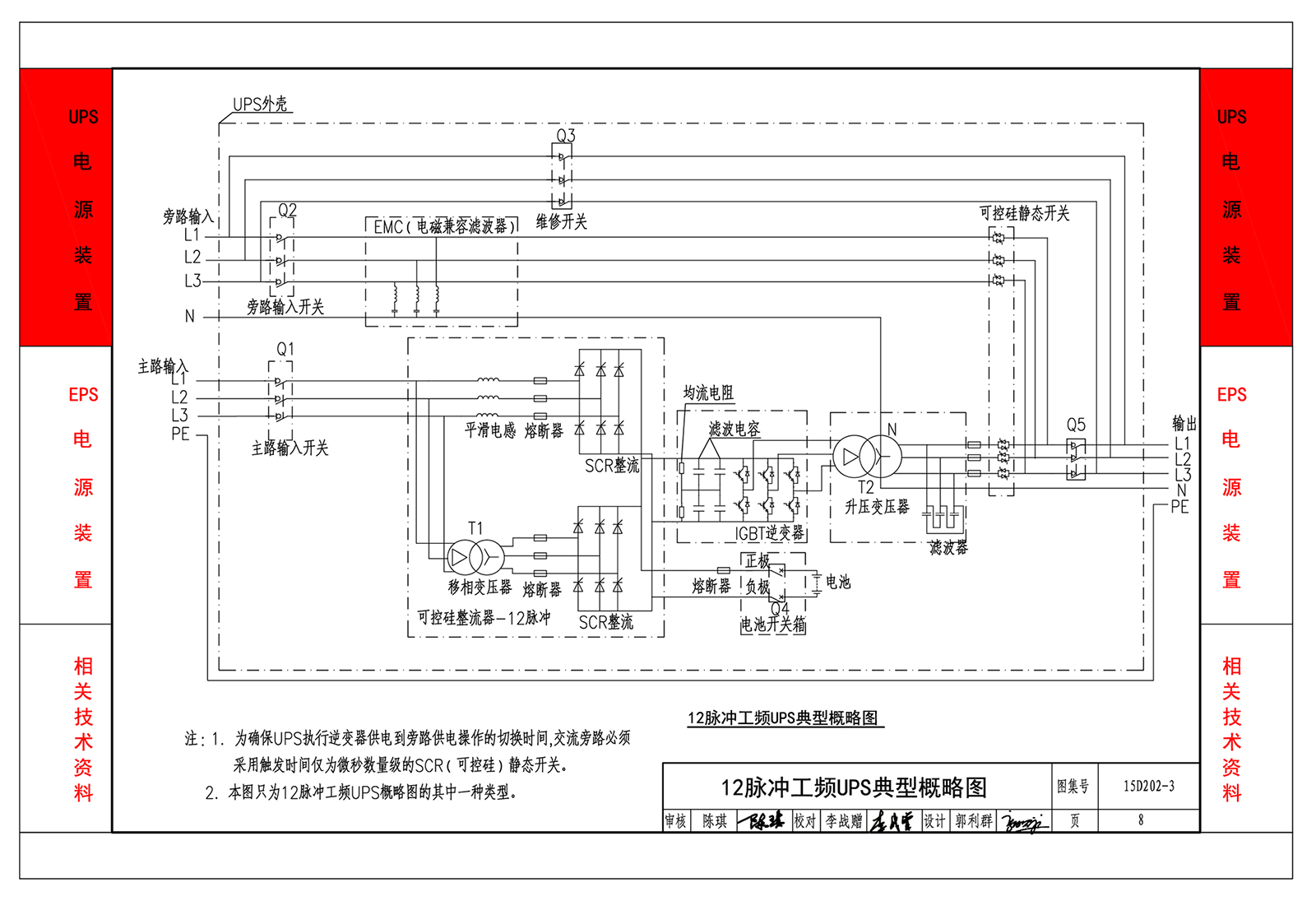

| 12脈沖工頻UPS典型概略圖 | 8 |
| 高頻UPS典型概略圖 | 9 |
| 模塊化UPS典型概略圖 | 10 |

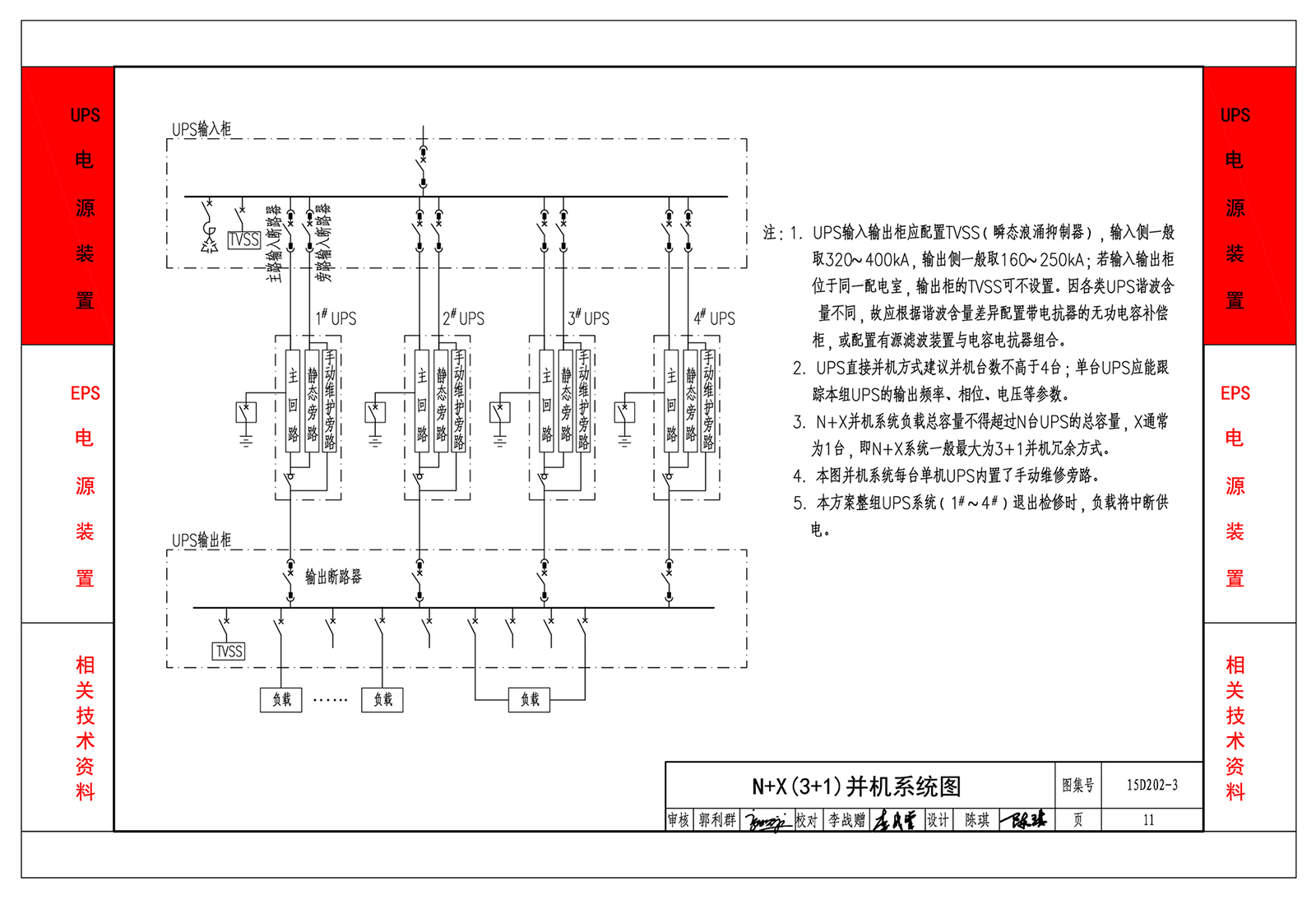

| N+X(3+1)并機系統圖 | 11 |
| N+X(2+1)并機帶集中手動維護旁路系統圖 | 12 |
| N+X (2+ 1)并機帶集中靜態旁路系統圖 | 13 |
| N+X (3+ 1)并機與市電雙母線系統圖 | 14 |

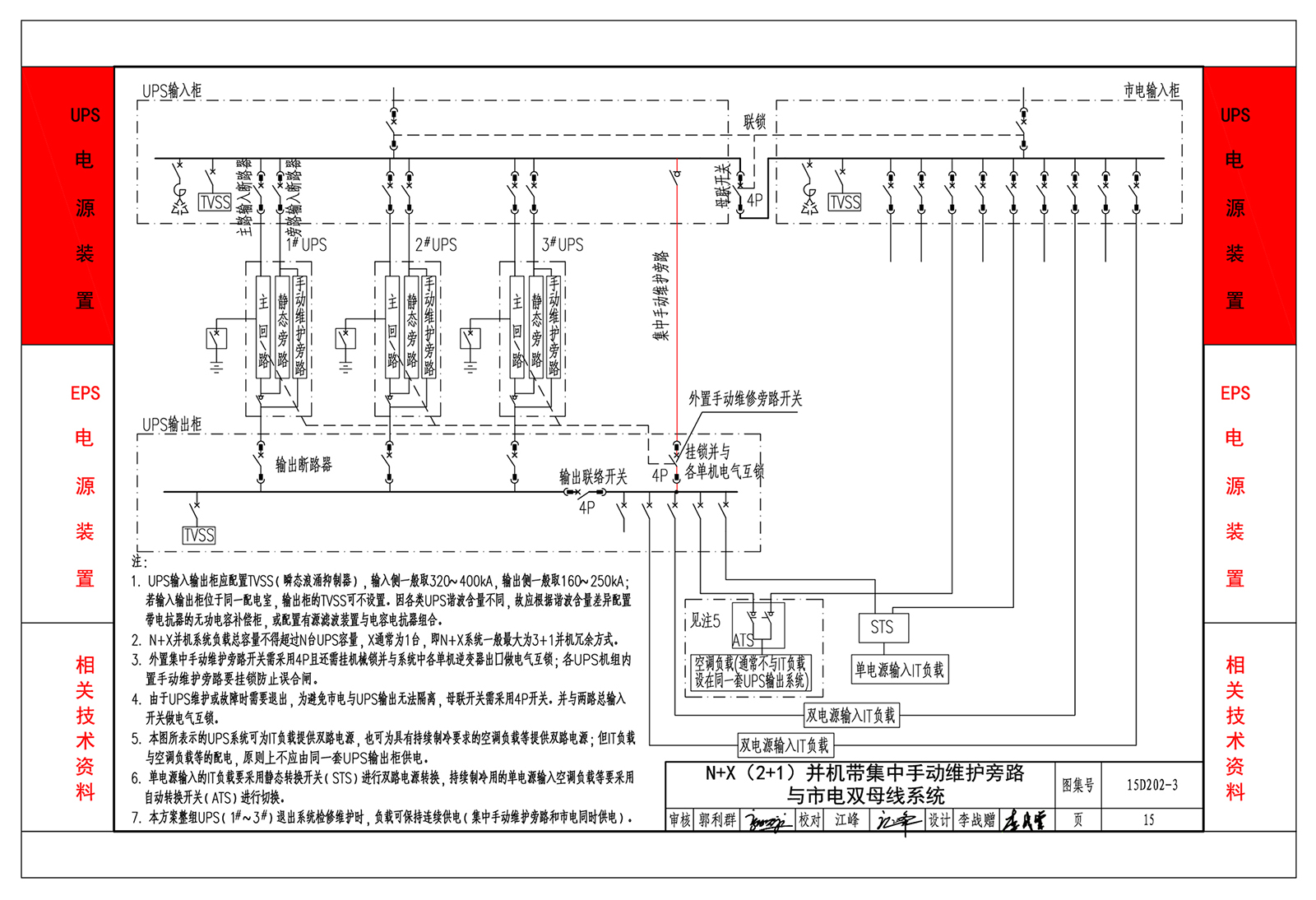

| N+X (2+ 1)并機帶集中手動維護旁路與市電雙母線系統 | 15 |

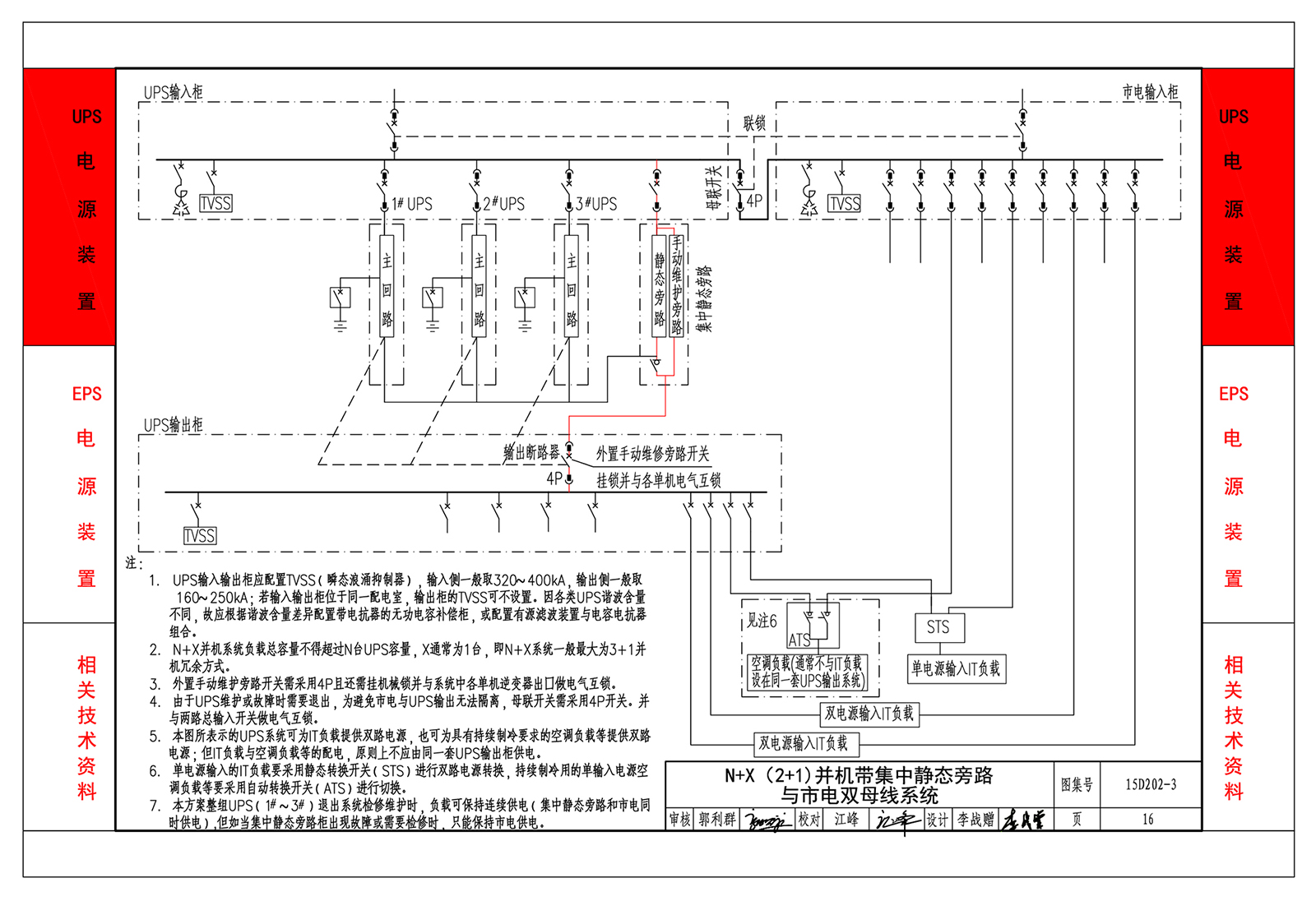

| N+X (2+ 1)并機帶集中靜態旁路與市電雙母線系統 | 16 |
| 2N系統圖 | 17 |
| 2N帶集中手動維護旁路雙母線系統 | 18 |
| 2N帶集中靜態旁路雙母線系統 | 19 |
| UPS輸出接地型式為TN系統的做法 | 20 |
| UPS輸出接地型式為IT系統的做法 | 23 |
| UPS輸出接地型式為TT系統的做法 | 24 |
| 工頻機400kVA正視圖和側視圖 | 25 |
| 工頻機400kVA頂視圖和底視圖 | 26 |
| 高頻機400kVA正視圖和側視圖 | 27 |
| 高頻機400kVA頂視圖和底視圖 | 28 |
| EPS電源裝置 | |
| EPS電源裝置編制說明 | 29 |

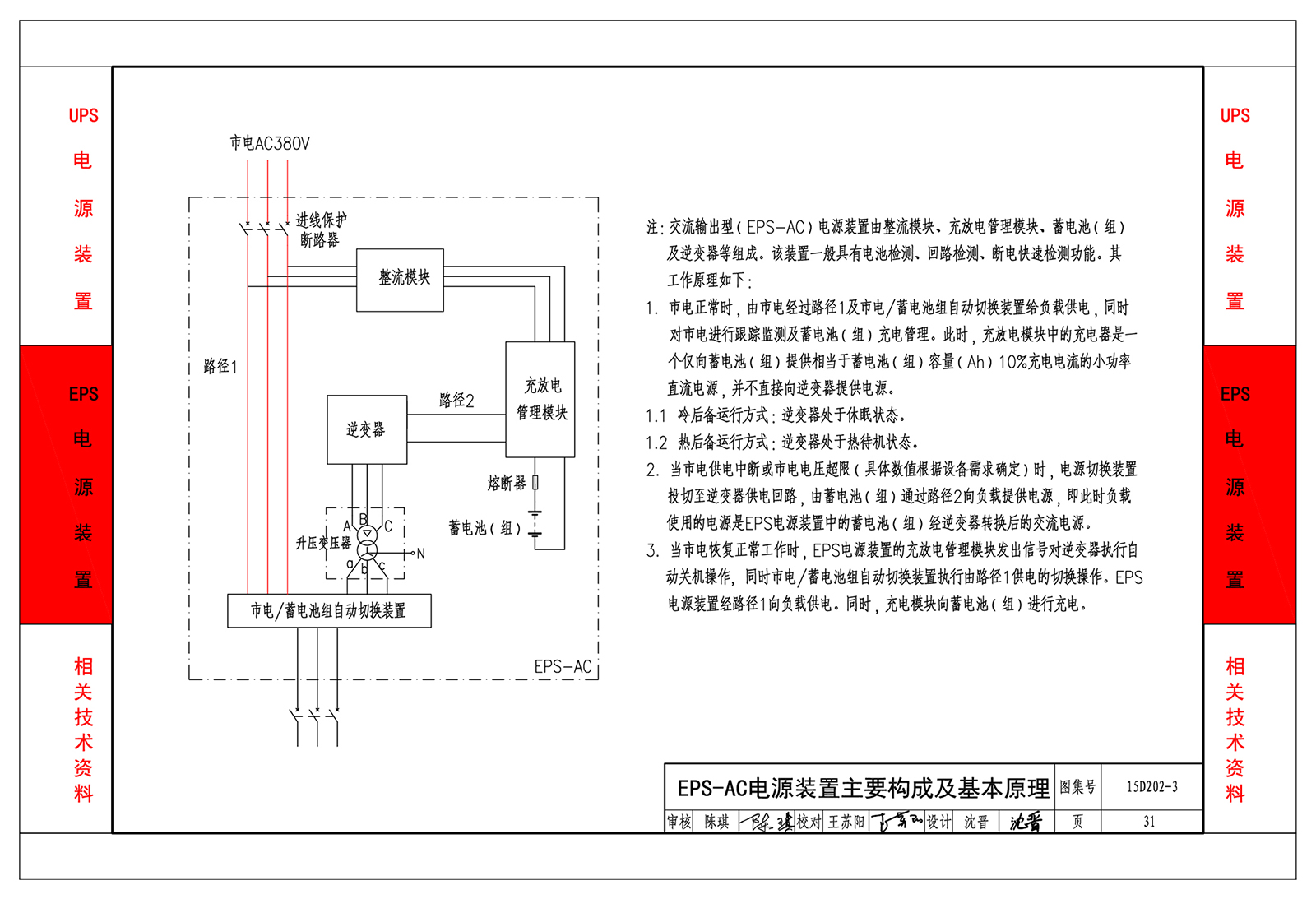

| EPS-AC電源裝置主要構成及基本原理 | 31 |
| EPS-DC電源裝置主要構成及基本原理 | 32 |
| EPS電源裝置的分類及適用場所 | 33 |
| EPS電源裝置的選擇 | 34 |
| EPS電源裝置的相關要求 | 35 |

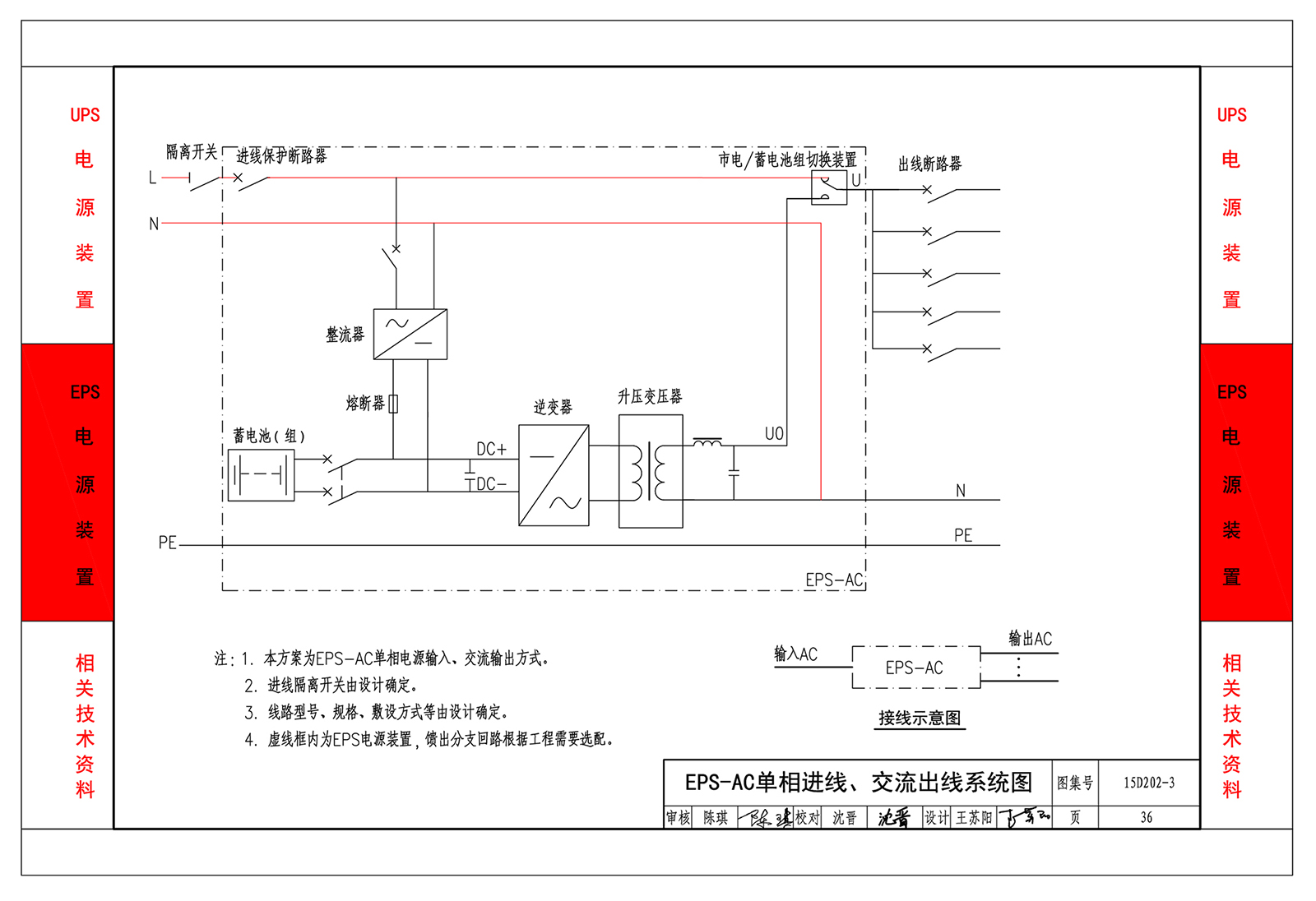

| EPS-AC單相進線、交流出線系統圖 | 36 |
| EPS-AC三相進線、交流出線系統圖 | 37 |
| EPS-AC雙路進線、交流出線系統圖 | 38 |
| EPS-DC單相進線、直流出線系統圖 | 39 |

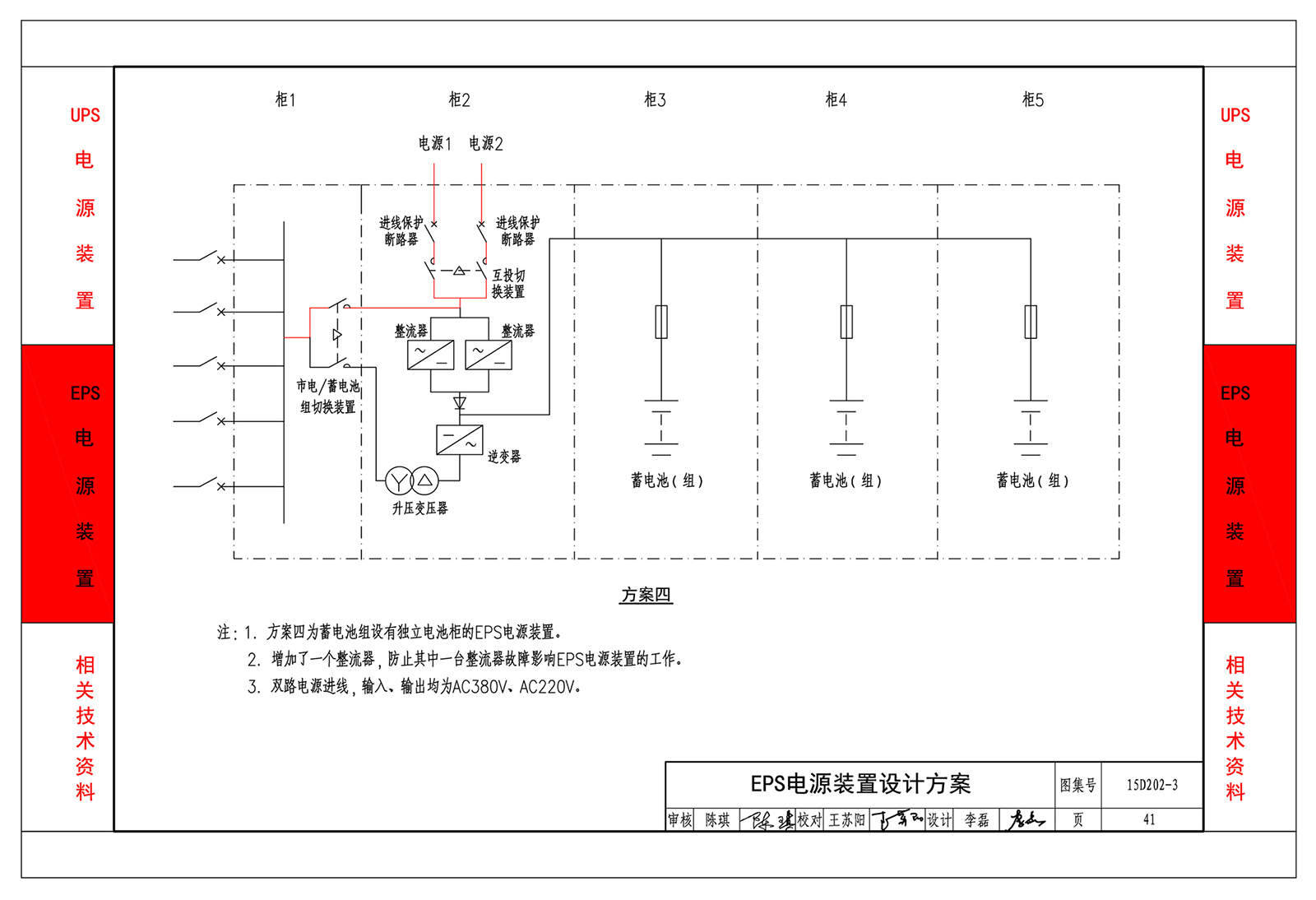

| EPS電源裝置設計方案 | 40 |
| EPS在消防應急照明和疏散指示系統中配電方案示例 | 42 |
| EPS外型結構示意圖 | 45 |
| EPS單柜落地安裝示意圖 | 46 |
| EPS多柜落地安裝示意圖 | 47 |
| EPS掛墻明裝示意圖 | 48 |
| EPS嵌墻安裝示意圖 | 49 |
樣張
