15D202-2：柴油發電機組設計與安裝
- 圖集編號
- 15D202-2
- 圖集名稱
- 柴油發電機組設計與安裝
- 定價
- 64.00 元
- 主編單位
- 中國航空規劃建設發展有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用于民用和一般工業建筑中，柴油發電機組作為正常電源、應急電源和備用電源的設計與安裝。發電機額定電230/400V或6.3/10.5kV。
圖集內容包括術語、柴油發電機組容量選擇、柴油發電機組供電方案、發電 機房位置選擇及布置、發電機房的通風散熱、發電機組的遠置冷卻散熱、 機組基礎及減振、發電機房降噪、發電機組的排煙、儲油設施、發電機 房對各專業要求、發電機組接線圖、工程設計示例等。
柴油發電機組設計與安裝是正常電源、應急電源和備用電源設計環節中很重要的部分，本圖集采用形象、直觀的圖形加文字說明的方法對 柴油發電機組的系統設計、安裝方式等進行翔實地說明，以便于設計和 工人員能夠深入理解和掌握，并直接采用。
備注
替代00D202-2
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |

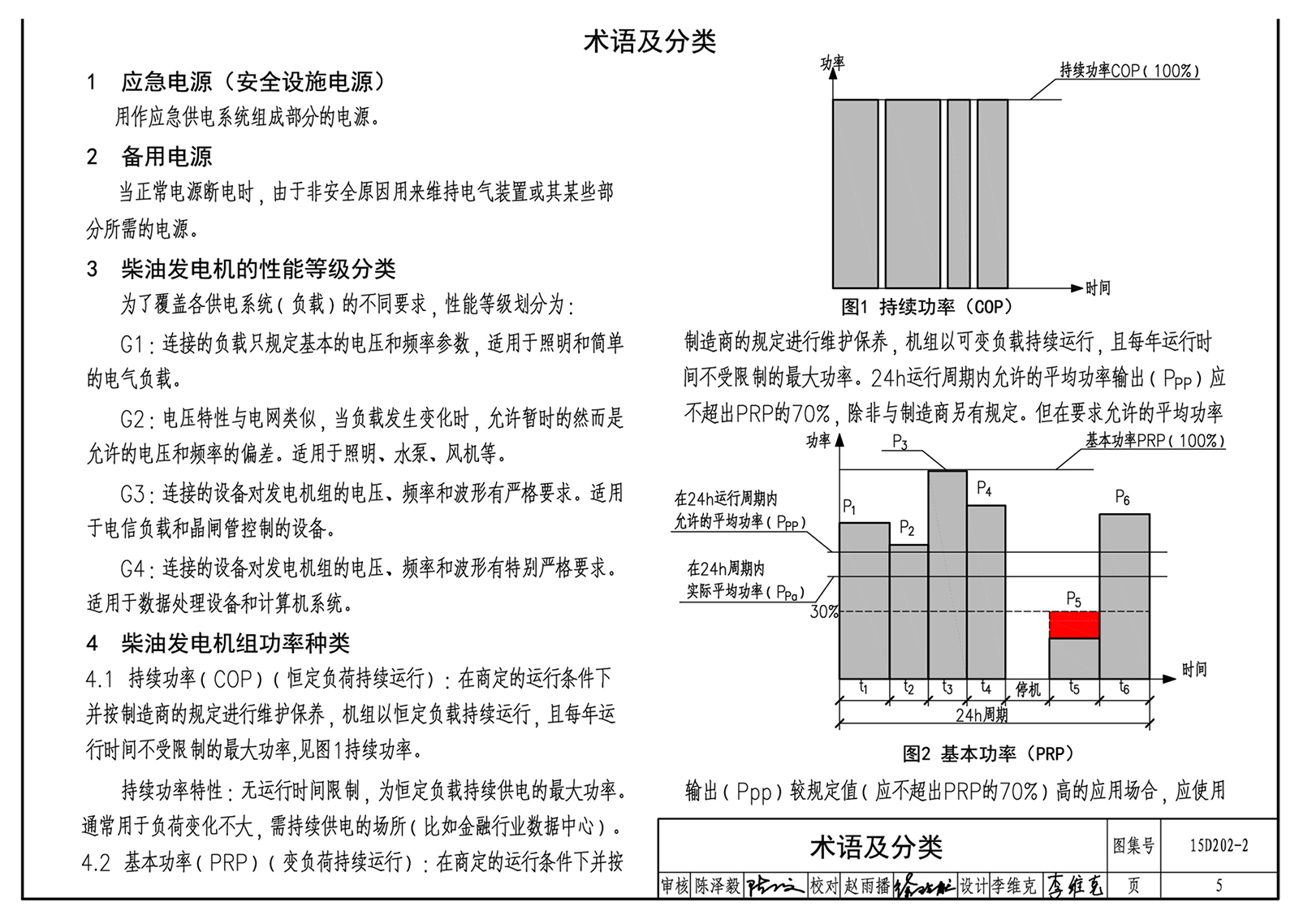

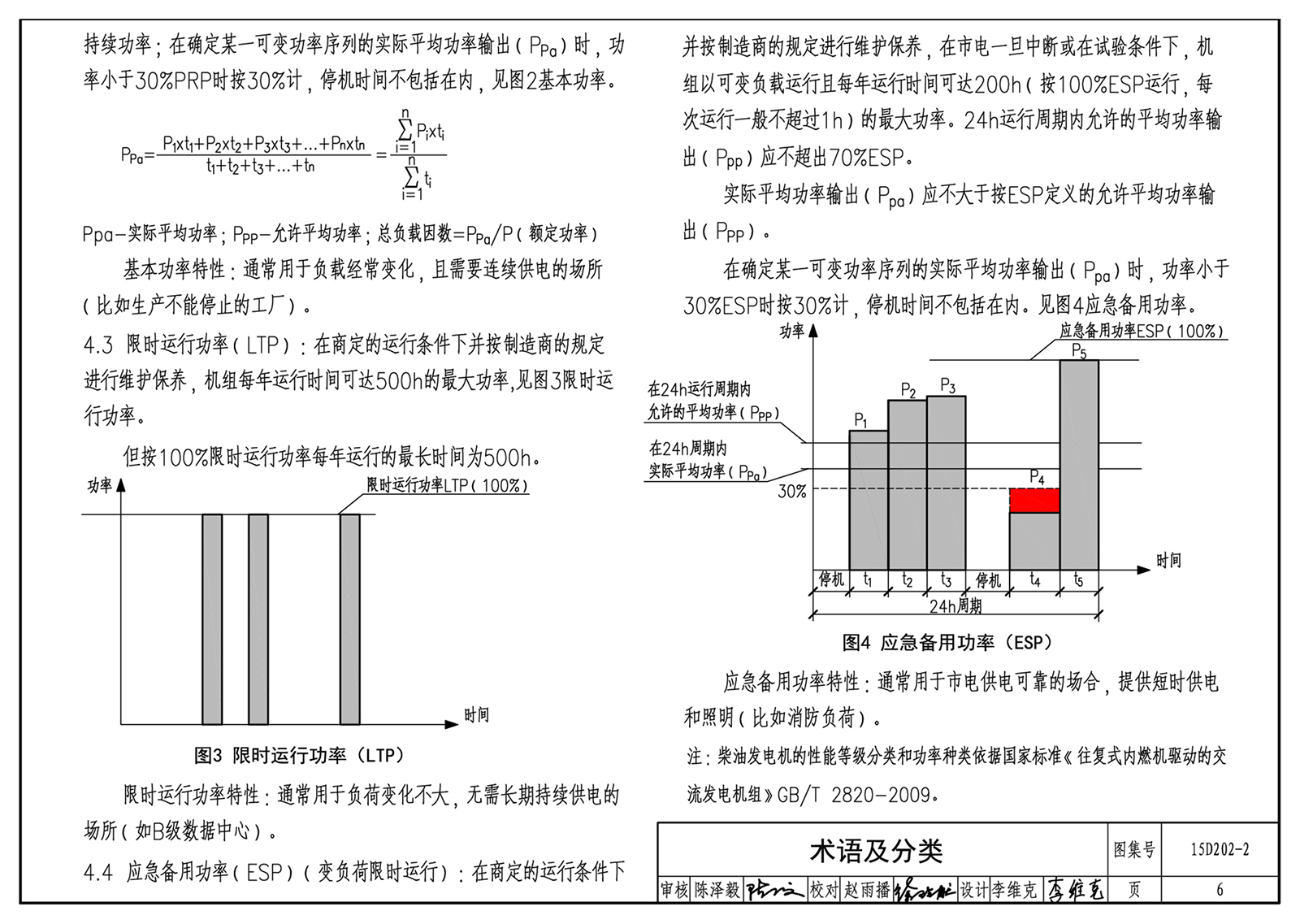

| 術語及分類 | 5 |
| 發電機組容量選擇及供電方案 | |
| 柴油發電機組容量選擇 | 7 |

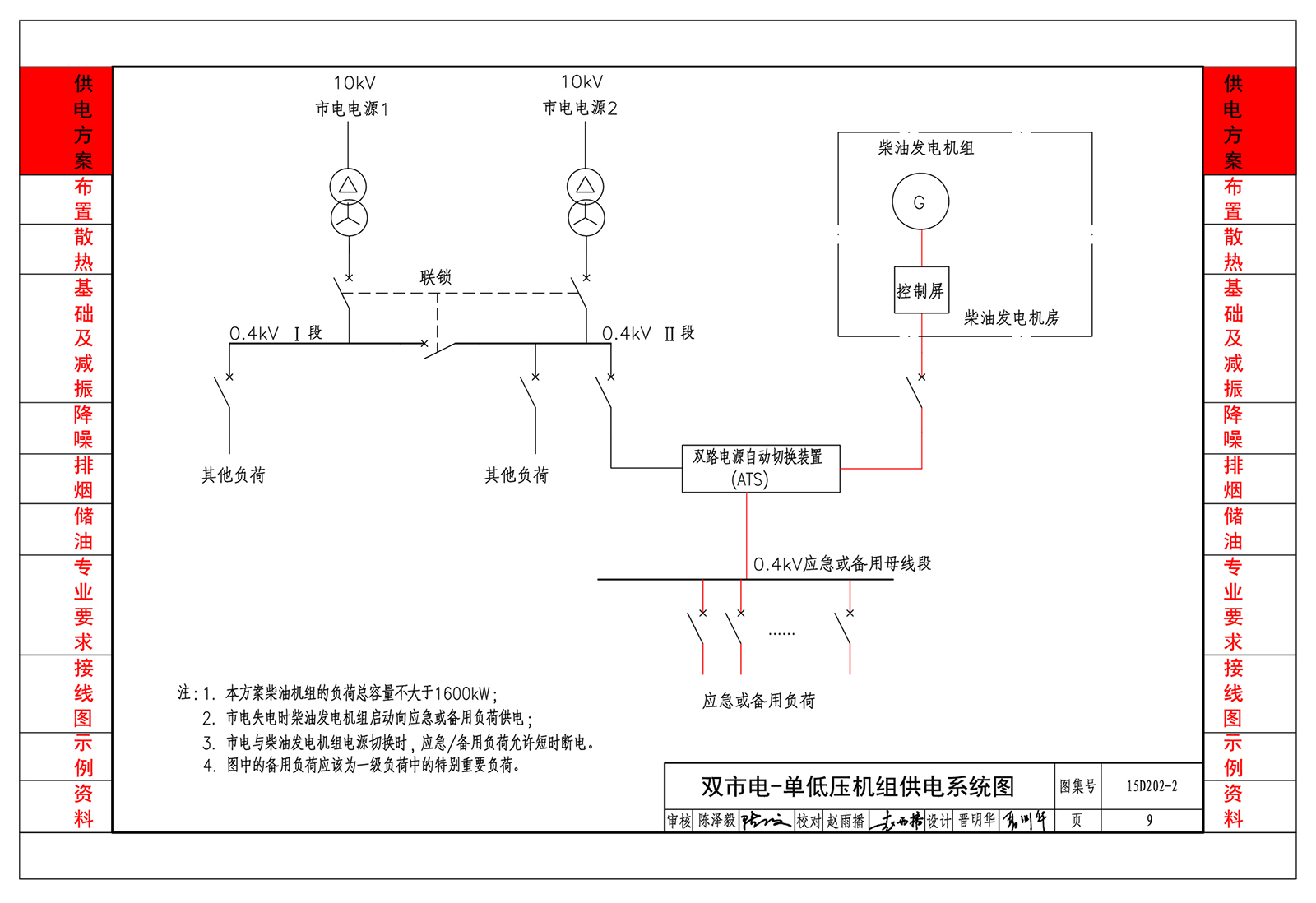

| 雙市電-單低壓機組供電系統圖 | 9 |
| 雙市電-多低壓機組并機供電系統圖 | 10 |
| 多低壓機組部分升壓供電系統圖 | 11 |
| 兩臺高壓機組供電系統圖 | 12 |
| 高壓機組開關柜配置圖 | 13 |
| 機組接地示意圖 | 14 |
| 發電機房位置選擇及布置 | |
| 柴油發電機房位置選擇及布置要求 | 15 |

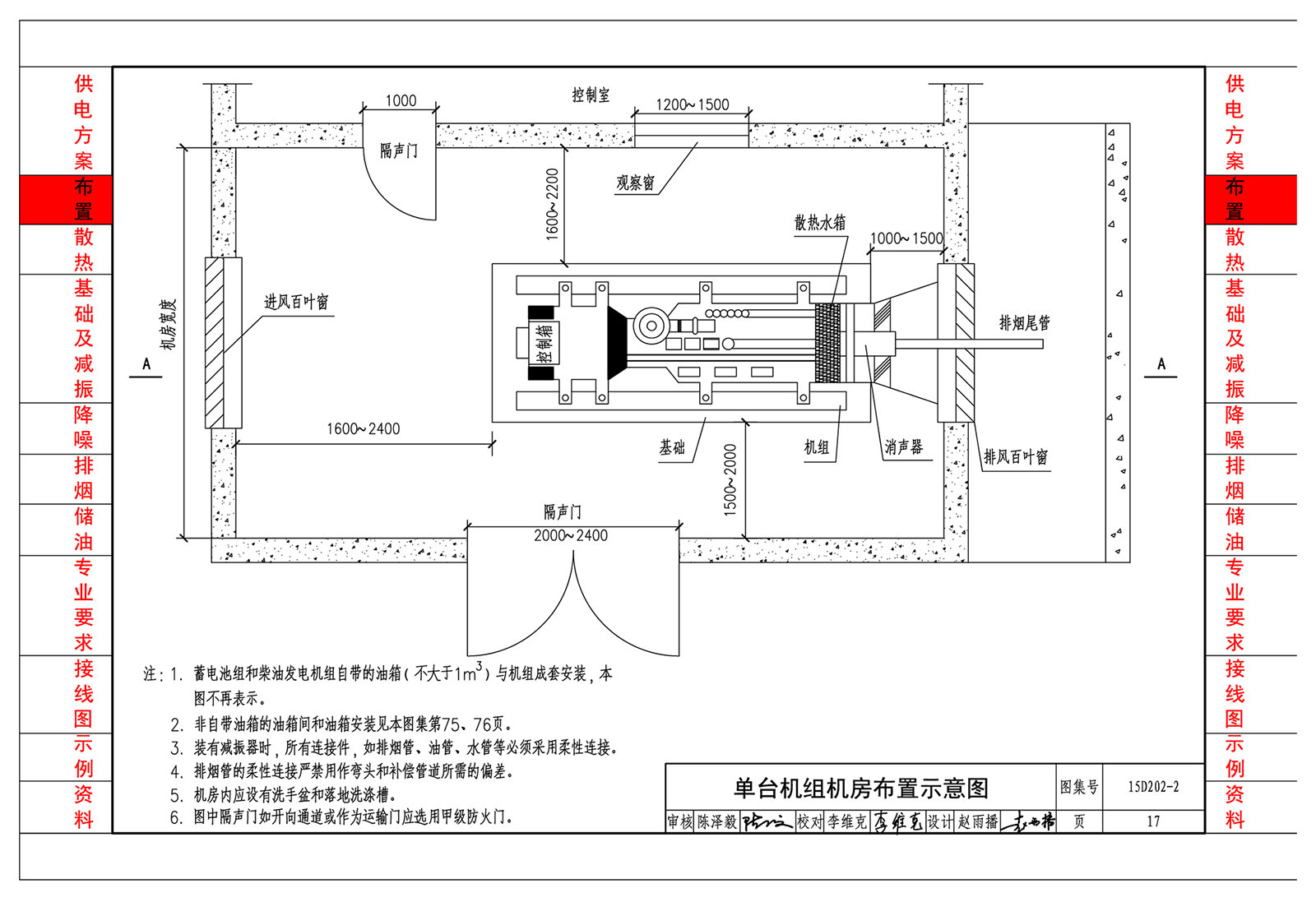

| 單臺機組機房布置示意圖 | 17 |
| 單臺機組機房剖面示意圖 | 18 |
| 兩臺機組共用機房布置示意圖 | 19 |
| 兩臺機組共用機房剖面示意圖 | 20 |
| 箱式靜音型發電機組 | 21 |
| 箱式靜音型機組平面示意圖 | 22 |
| 箱式靜音型機組剖面示意圖 | 23 |
| 機房的通風散熱及機組的遠置冷卻散熱 | |
| 機房通風散熱說明 | 24 |

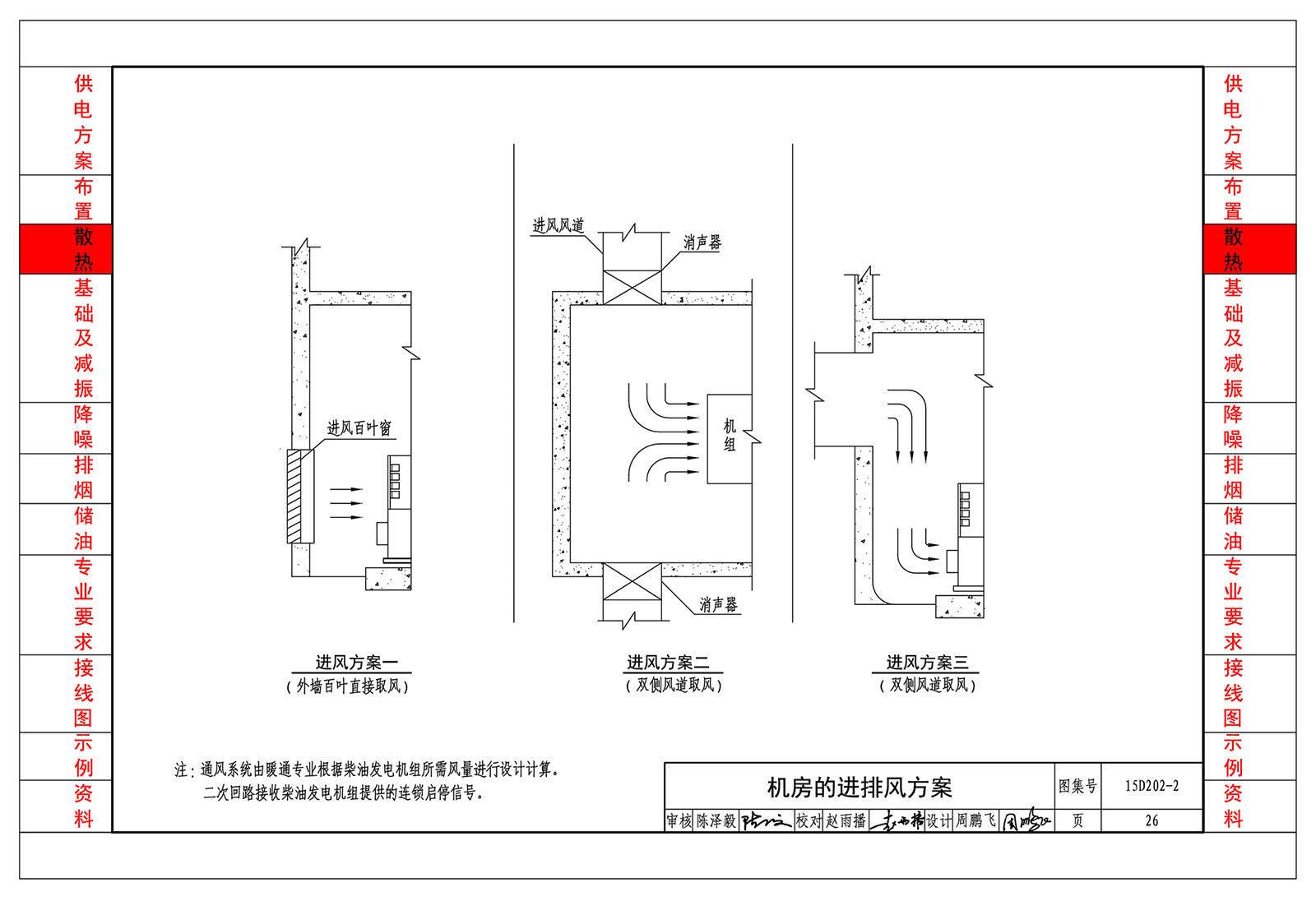

| 機房的進排風方案 | 26 |
| 發電機組的遠置冷卻散熱說明 | 29 |
| 發電機組的遠置冷卻散熱方案 | 30 |
| 機組基礎及減振 | |

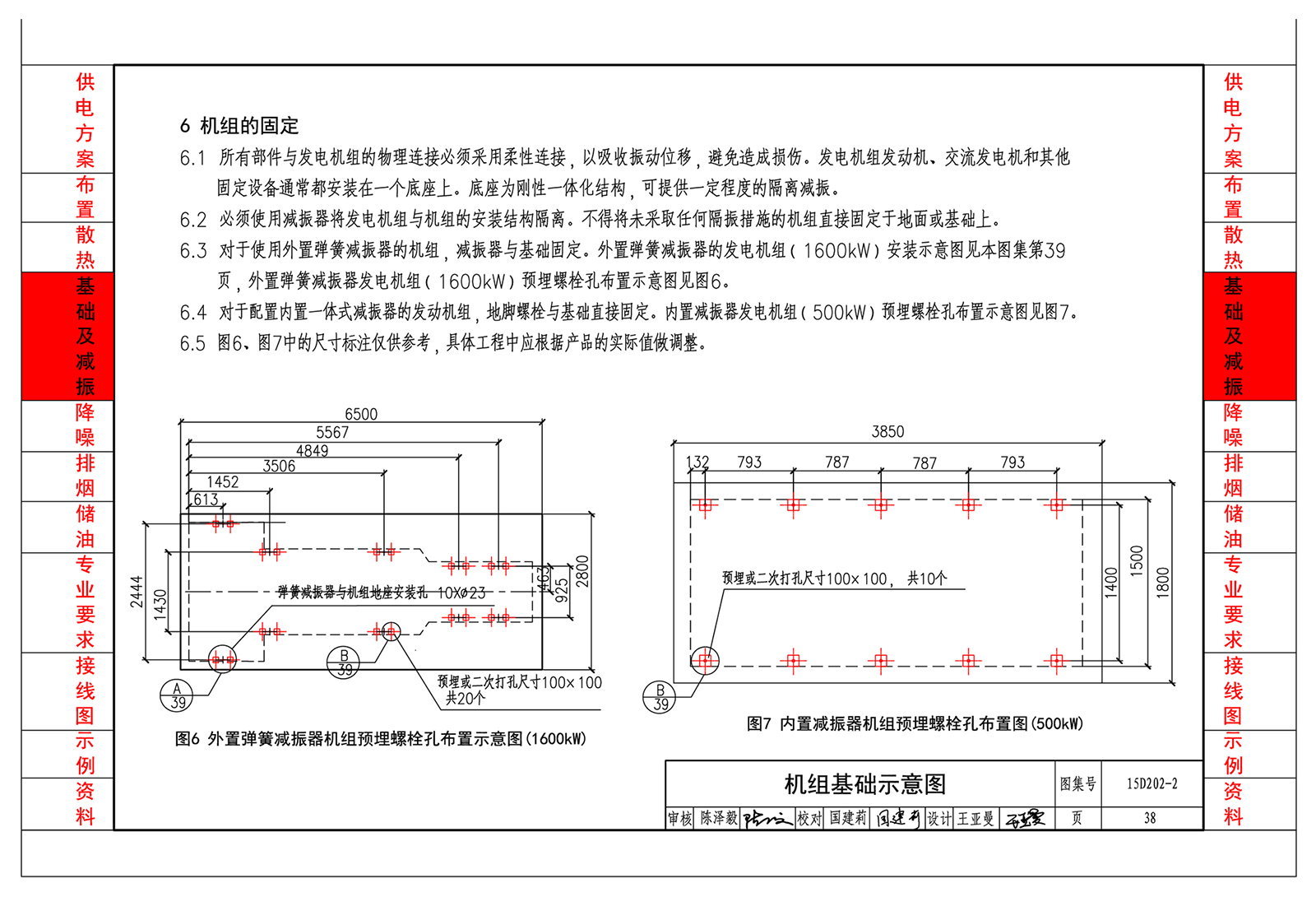

| 機組基礎示意圖 | 34 |
| 發電機房降噪 | |
| 柴油發電機組噪聲源參考值 | 41 |
| 發電機房降噪方案 | 42 |
| 發電機房降噪設備布置圖 | 45 |
| 發電機房噪聲控制設備選型 | 49 |
| 土建型二級消聲器示意圖 | 51 |
| 消聲器安裝方式 | 52 |
| 發電機組的排煙 | |
| 排煙管、消聲器支架安裝圖 | 53 |
| 排煙管、消聲器隔振安裝圖 | 54 |
| 排煙管、消聲器保溫結構圖 | 55 |
| 排煙管選擇及安裝 | 56 |
| 排煙管、消聲器吊架敷設方式 | 57 |
| 排煙管、消聲器吊架(吊桿)安裝型式 | 58 |
| 排煙管、消聲器吊架安裝圖 | 60 |
| 排煙管、消聲器吊架零件圖 | 61 |
| 排煙管、消聲器吊架零件明細表 | 63 |
| 磚墻上保溫單管導向滑動支架圖 | 66 |
| 焊于柱上保溫單管導向滑動支架圖 | 69 |
| 滑動支架零件圖 | 72 |
| 滑動支架設備材料明細表 | 73 |
| 低阻力消煙池示意圖 | 74 |
| 儲油設施 | |
| 油箱1.0立方米 | 75 |
| 儲油間示意圖 | 76 |
| 多油箱供油控制系統說明及要求 | 77 |
| 多油箱供油系統圖 | 79 |
| 多油箱供油控制系統圖 | 81 |
| 發電機房設備、管道布置示意圖 | 82 |
| 油罐設備、管道布置示意圖 | 84 |
| 發電機房對各專業要求 | |
| 發電機房對各專業要求 | 86 |
| 百頁窗通風面積參考圖表 | 87 |
| 機組排風筒大樣圖 | 88 |
| 起重吊鉤 | 89 |
| 發電機組接線圖 | |
| 并聯系統框圖 | 90 |
| 并聯系統接線圖 | 91 |
| 電起動系統圖 | 94 |
| 工程設計示例 | |

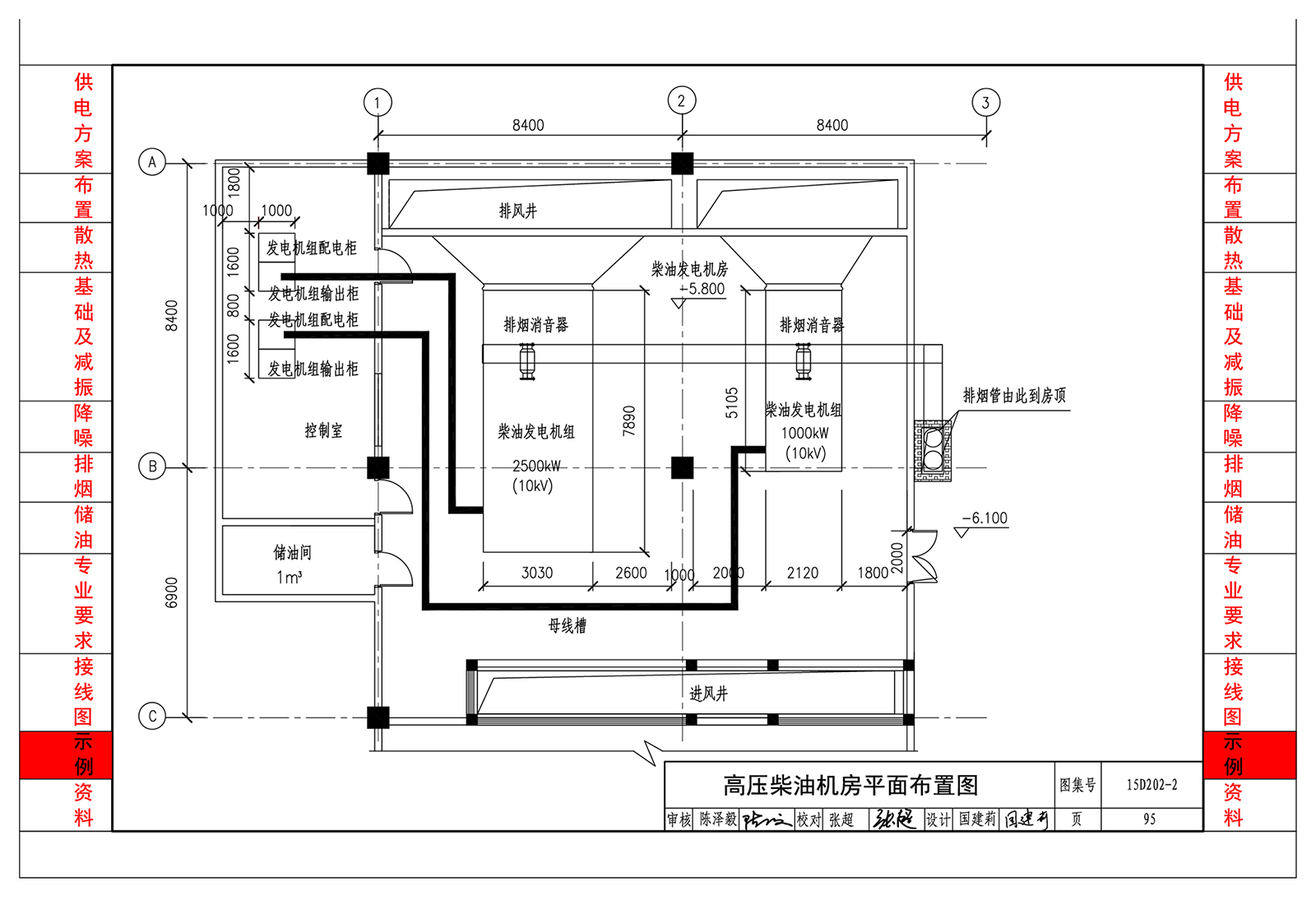

| 高壓柴油機房平面布置圖 | 95 |
| 高壓柴油機房消防示意圖 | 96 |
| 高壓柴油機房電力照明示意圖 | 97 |
| 高壓柴油機房接地平面圖 | 98 |
| 低壓柴油機房平面布置圖 | 99 |
| 低壓柴油機房消防示意圖 | 100 |
| 低壓柴油機房電力照明示意圖 | 101 |
| 低壓柴油機房接地平面圖 | 102 |
| 相關技術資料 |
