14K116-2：XZP200系列消聲器選用與制作
- 圖集編號
- 14K116-2
- 圖集名稱
- XZP200系列消聲器選用與制作
- 定價
- 49.00 元
- 主編單位
- 上海市安裝工程集團有限公司
內容簡介
14K116-2《XZP200系列消聲器選用與制作》國家建筑標準設計圖集適用于工業與民用建筑中的通風和空調系統；環境溫度-20～50℃，無腐蝕性介質的場合；輸送介質溫度低于150℃，無腐蝕性、無粉塵、無油煙、物理性能類似于空氣的中、低壓氣體。圖集包括矩形風管XZP200系列消聲器的編制說明、消聲器尺寸及性能表、性能曲線、外形圖、制作總圖、零部件圖和構造節點詳圖等部分。風管規格從最小320×320mm至最大1600×1000mm共 24種。
本圖集對工程中常用的直片式片寬為200mm的阻性消聲器進行了大量測試，根據實驗結果對此種消聲器結構作了優化處理，從而達到增大消聲量并減小阻力的目的。由于測試工作是在有國家資質認可（CNAS）的試驗臺上完成，因此本圖集所給出的消聲器性能參數和曲線完整可靠，設計人員可直接選用。圖集制作部分圖紙詳盡，施工人員和生產企業可照圖制作。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |

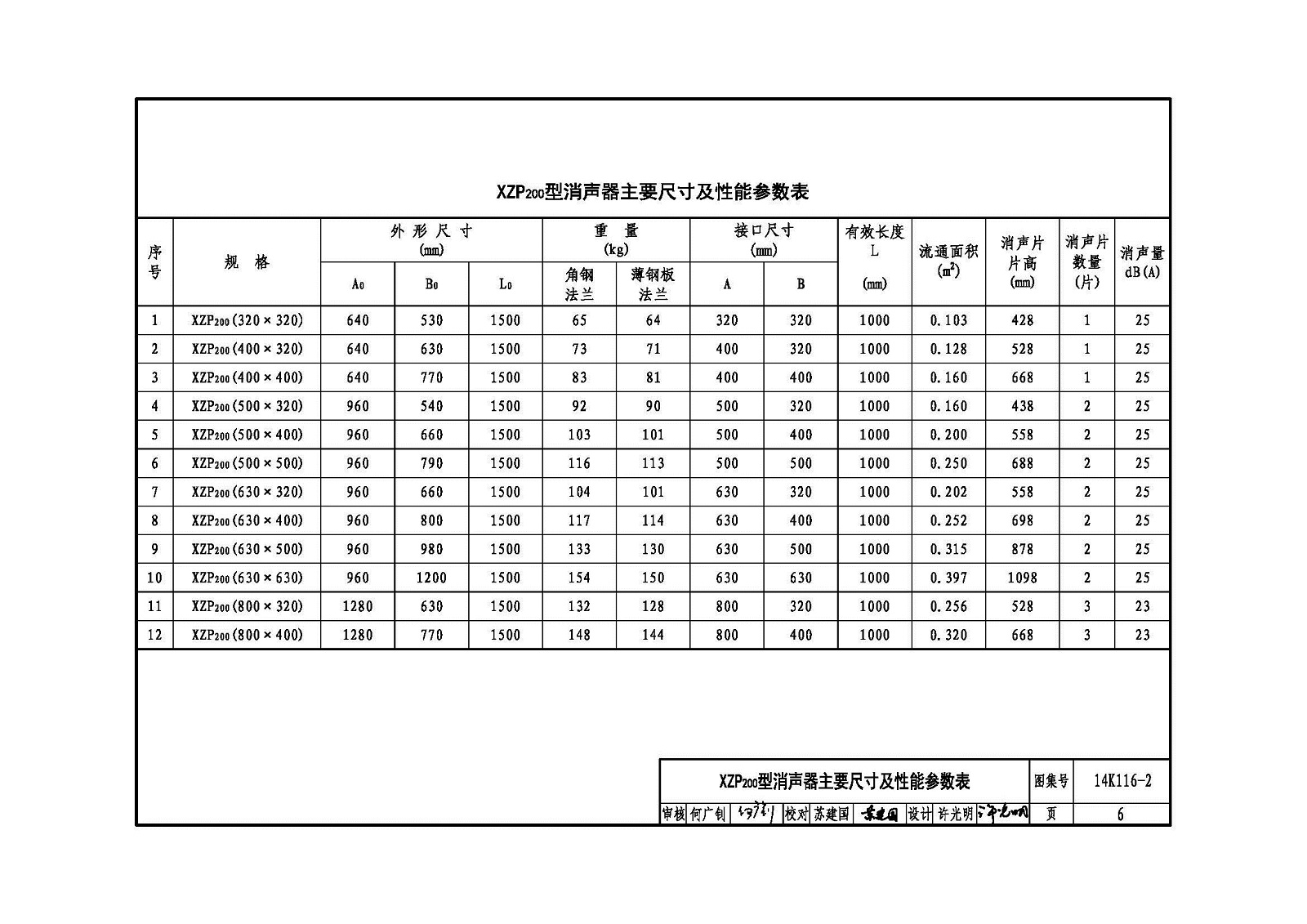

| XZP200型消聲器主要尺寸及性能參數表 | 6 |
| XZP200(320×320)~XZP200(630×630)消聲器性能圖 | 10 |
| XZP200(800×320)~XZP200(1000×630)消聲器性能圖 | 12 |

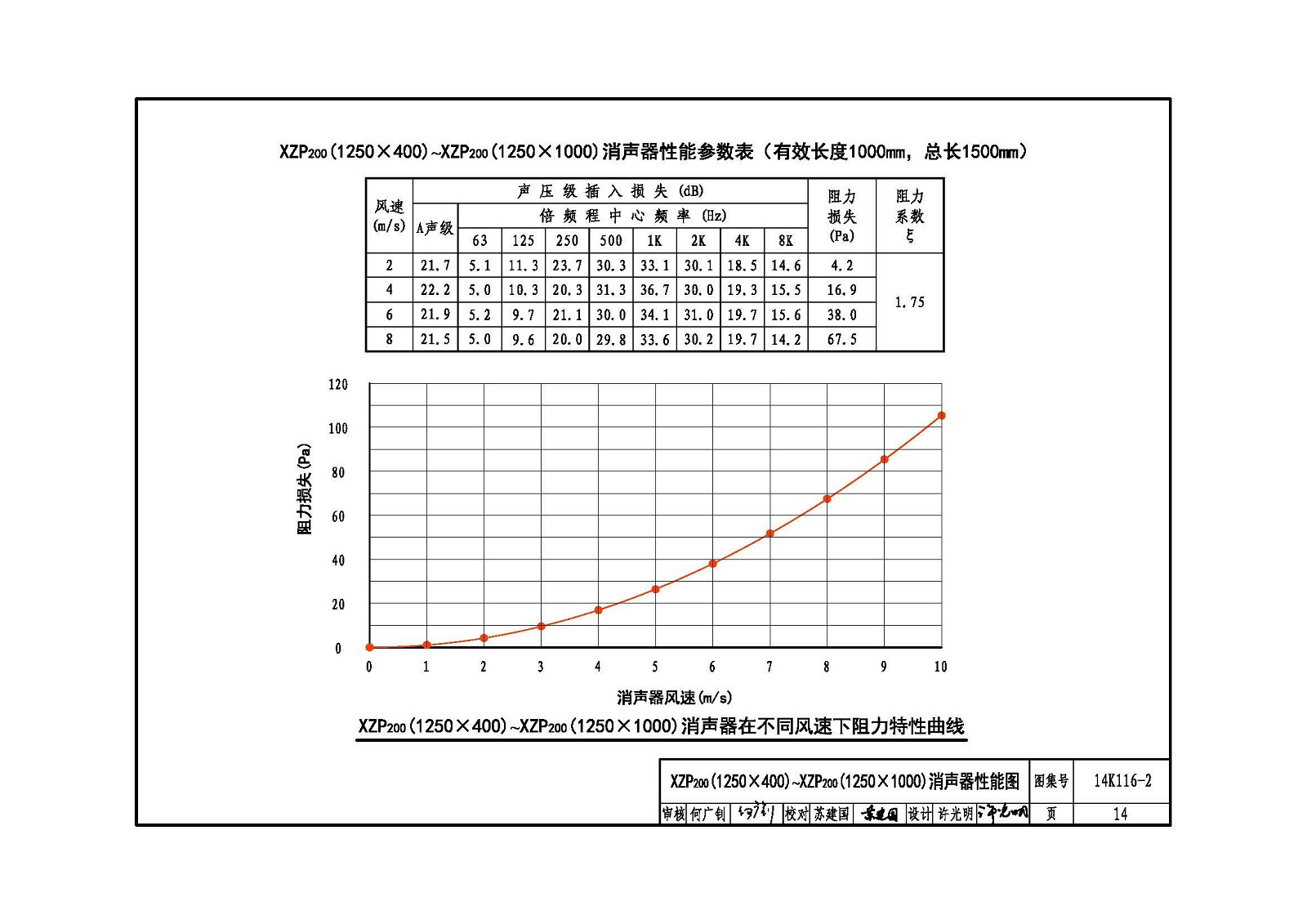

| XZP200(1250×400)~XZP200(1250×1000)消聲器性能圖 | 14 |
| XZP200(1600×1000)消聲器性能圖 | 16 |

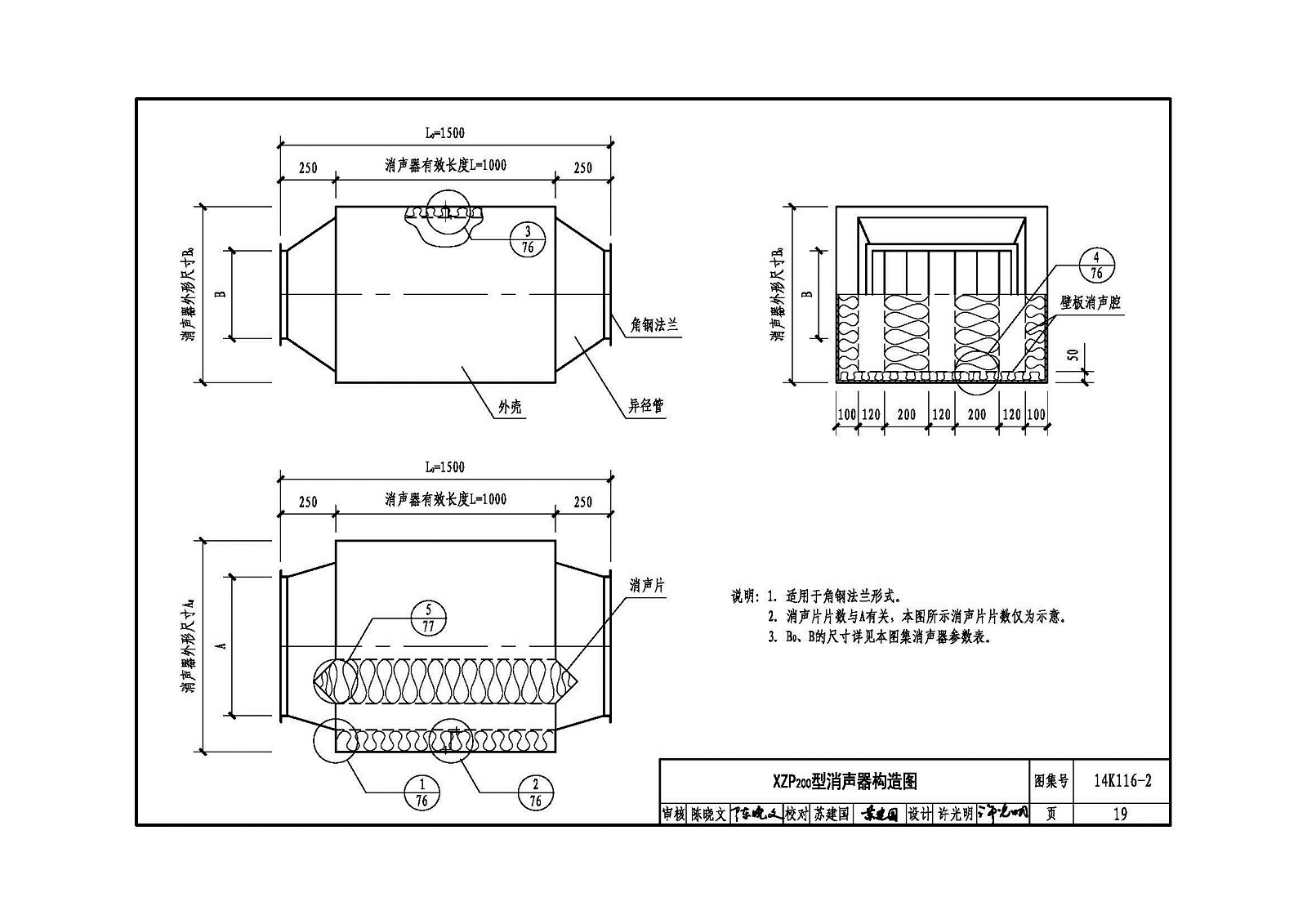

| XZP200型系列消聲器構造圖 | 18 |

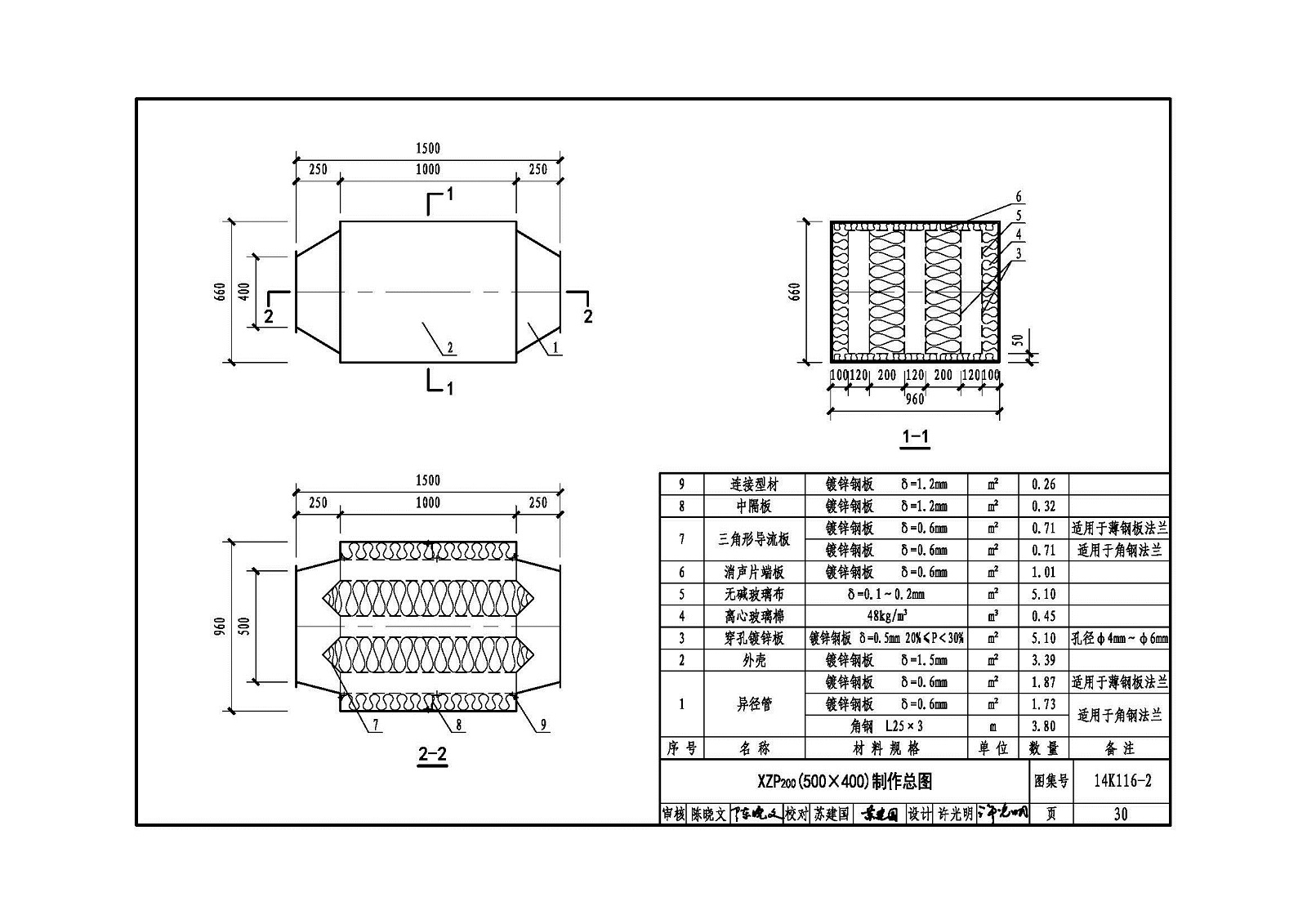

| XZP200(320×320)制作總圖 | 22 |
| XZP200(400×320)制作總圖 | 24 |
| XZP200(400×400)制作總圖 | 26 |
| XZP200(500×320)制作總圖 | 28 |
| XZP200(500×400)制作總圖 | 30 |
| XZP200(500×500)制作總圖 | 32 |
| XZP200(630×320)制作總圖 | 34 |
| XZP200(630×400)制作總圖 | 36 |
| XZP200(630×500)制作總圖 | 38 |
| XZP200(630×630)制作總圖 | 40 |
| XZP200(800×320)制作總圖 | 42 |
| XZP200(800×400)制作總圖 | 44 |
| XZP200(800×500)制作總圖 | 46 |
| XZP200(800×630)制作總圖 | 48 |
| XZP200(1000×320)制作總圖 | 50 |
| XZP200(1000×400)制作總圖 | 51 |
| XZP200(1000×500)制作總圖 | 52 |
| XZP200(1000×630)制作總圖 | 53 |
| XZP200(1250×400)制作總圖 | 54 |
| XZP200(1250×500)制作總圖 | 55 |
| XZP200(1250×630)制作總圖 | 56 |
| XZP200(1250×800)制作總圖 | 57 |
| XZP200(1250×1000)制作總圖 | 58 |
| XZP200(1600×1000)制作總圖 | 59 |
| XZP200型消聲器外殼詳圖 | 60 |
| XZP200型消聲器外殼上下面板詳圖 | 61 |
| XZP200型消聲器外殼側面板詳圖 | 62 |
| XZP200型消聲器壁板消聲腔詳圖 | 63 |
| XZP200型消聲器壁板消聲腔節點詳圖 | 64 |
| XZP200型消聲器壁板消聲腔上下平面孔板詳圖 | 65 |
| XZP200型消聲器壁板消聲腔側面孔板詳圖 | 66 |
| XZP200型消聲器薄鋼板法蘭異徑管詳圖 | 67 |
| XZP200型消聲器角鋼法蘭異徑管詳圖 | 68 |

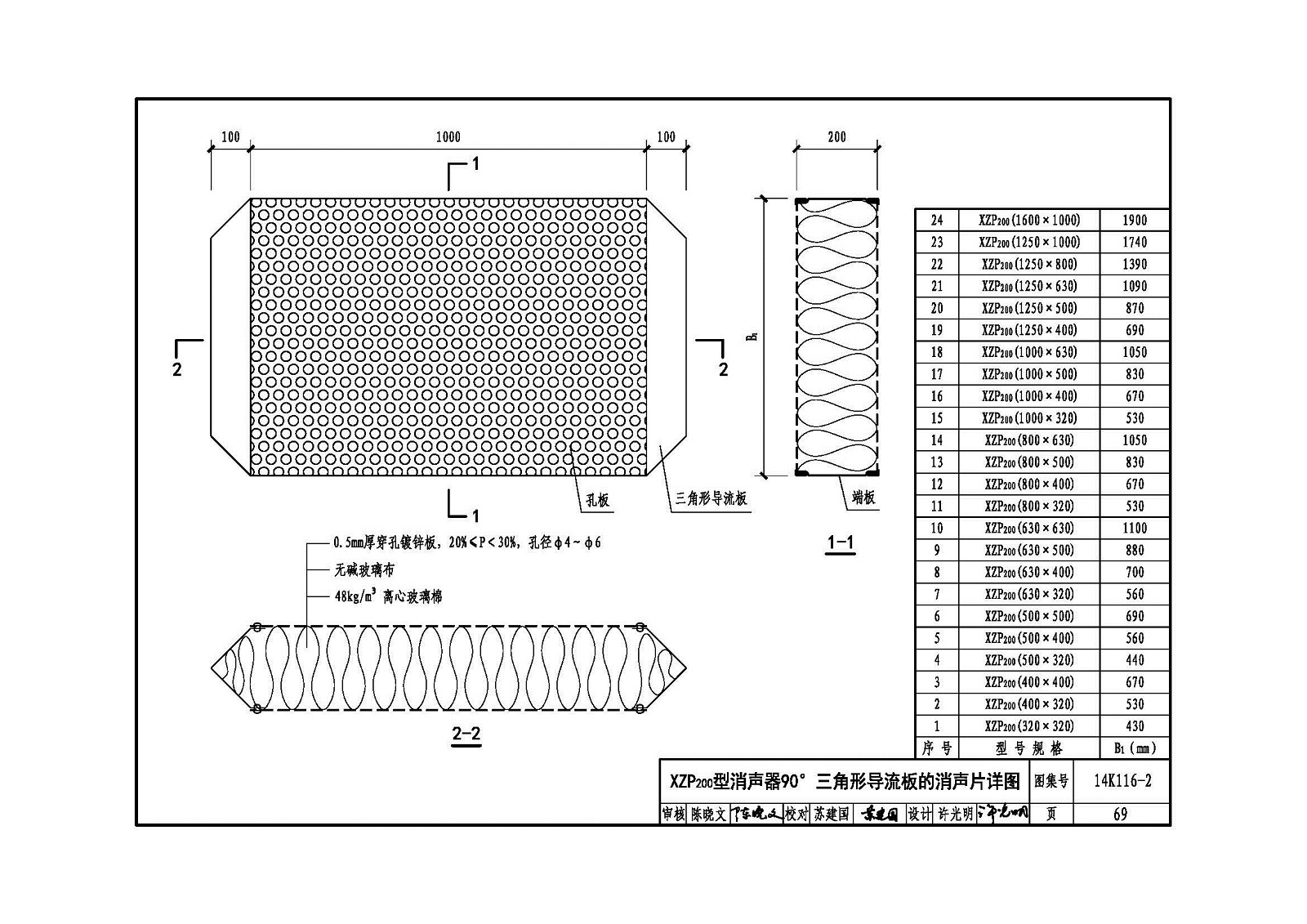

| XZP200型消聲器90°三角形導流板的消聲片詳圖 | 69 |
| XZP200型消聲器半圓形導流板的消聲片詳圖 | 70 |
| XZP200型消聲器63°三角形導流板的消聲片詳圖 | 71 |
| XZP200型消聲器消聲片側板及上下端板詳圖 | 72 |
| XZP200型消聲器消聲片90°三角形導流板詳圖 | 73 |
| XZP200型消聲器消聲片半圓形導流板詳圖 | 74 |
| XZP200型消聲器消聲片63°三角形導流板詳圖 | 75 |
| XZP200型消聲器構造節點詳圖 | 76 |
