14D202-1：蓄電池選用與安裝
- 圖集編號
- 14D202-1
- 圖集名稱
- 蓄電池選用與安裝
- 定價
- 39.00 元
- 開本
- 16 開
- 主編單位
- 中國核電工程有限公司
內容簡介
圖集介紹：適用于民用與一般工業建筑中電力、通信系統和數據中心中蓄電池的選用、布置與安裝，包括鉛酸蓄電池和鐵鋰蓄電池等。
圖集內容為直流供電、UPS供電系統中蓄電池部分的選用與安裝，包括蓄電池類型、數量及容量選擇；蓄電池回路保護配置及電纜截面選擇；蓄電池巡檢系統組網方式及接線圖；蓄電池尺寸重量表、布置圖、支架安裝圖、端子連接圖及蓄電池設計選用示例。
圖集除編制了技術成熟、量大面廣的固定型排氣式、閥控式鉛酸蓄電池的選用與安裝外，還介紹了純鉛、磷酸鐵鋰蓄電池兩種新型電池的選用和安裝，可供設計和施工人員直接使用。
備注
替代95D202-1
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| 蓄電池選用 | |

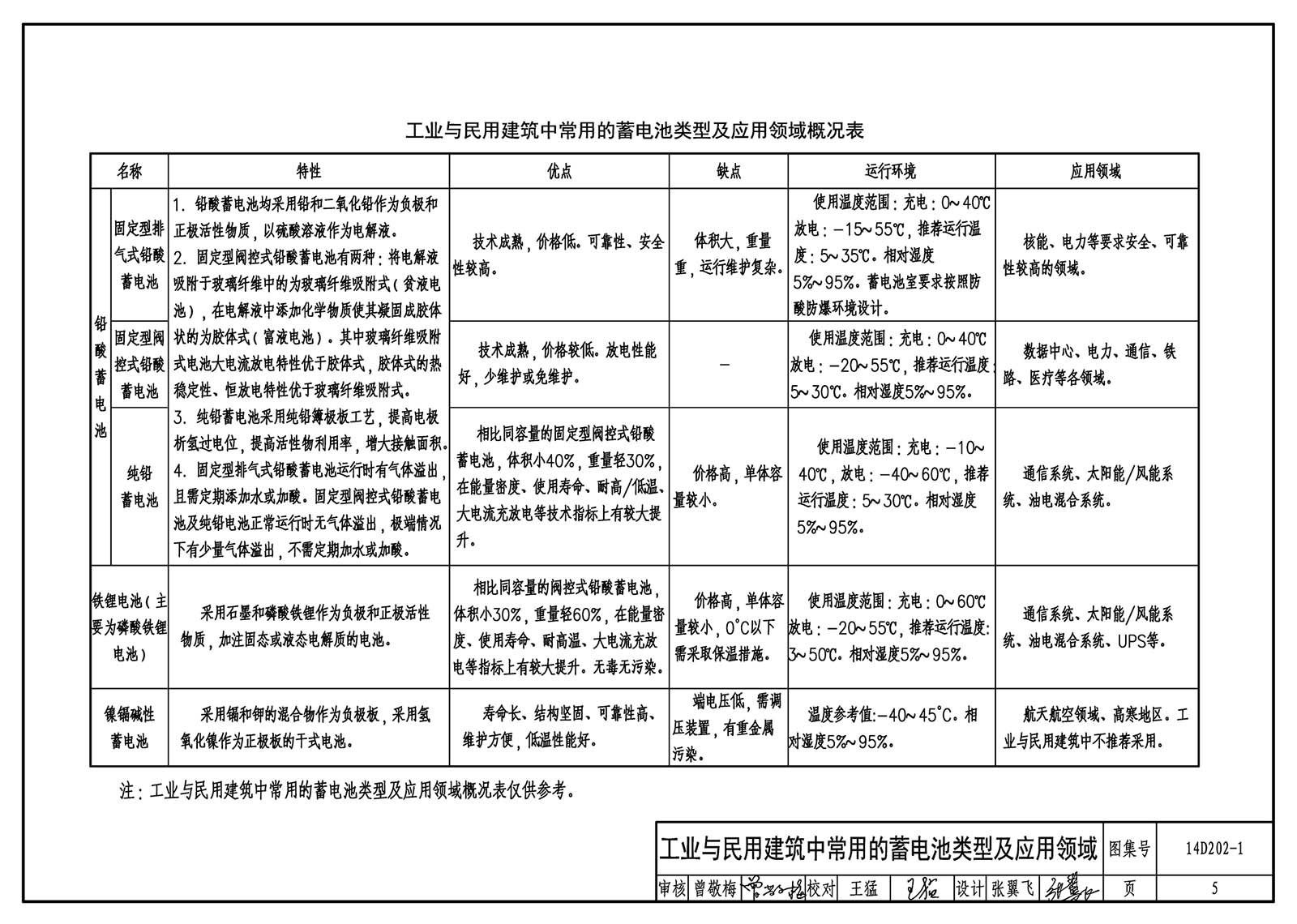

| 工業與民用建筑中常用的蓄電池類型及應用領域 | 5 |

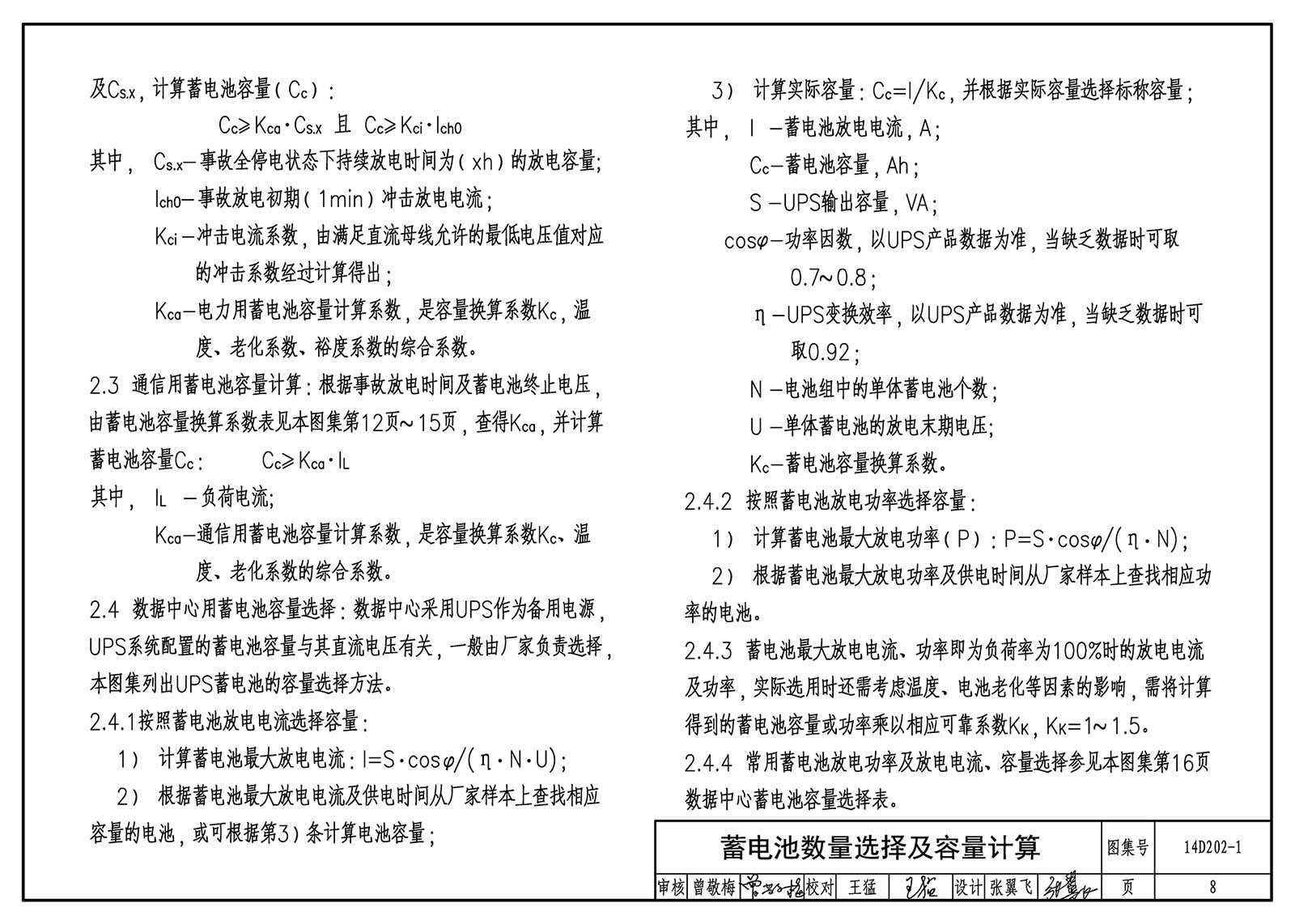

| 蓄電池?cái)?shù)量選擇及容量計算 | 6 |

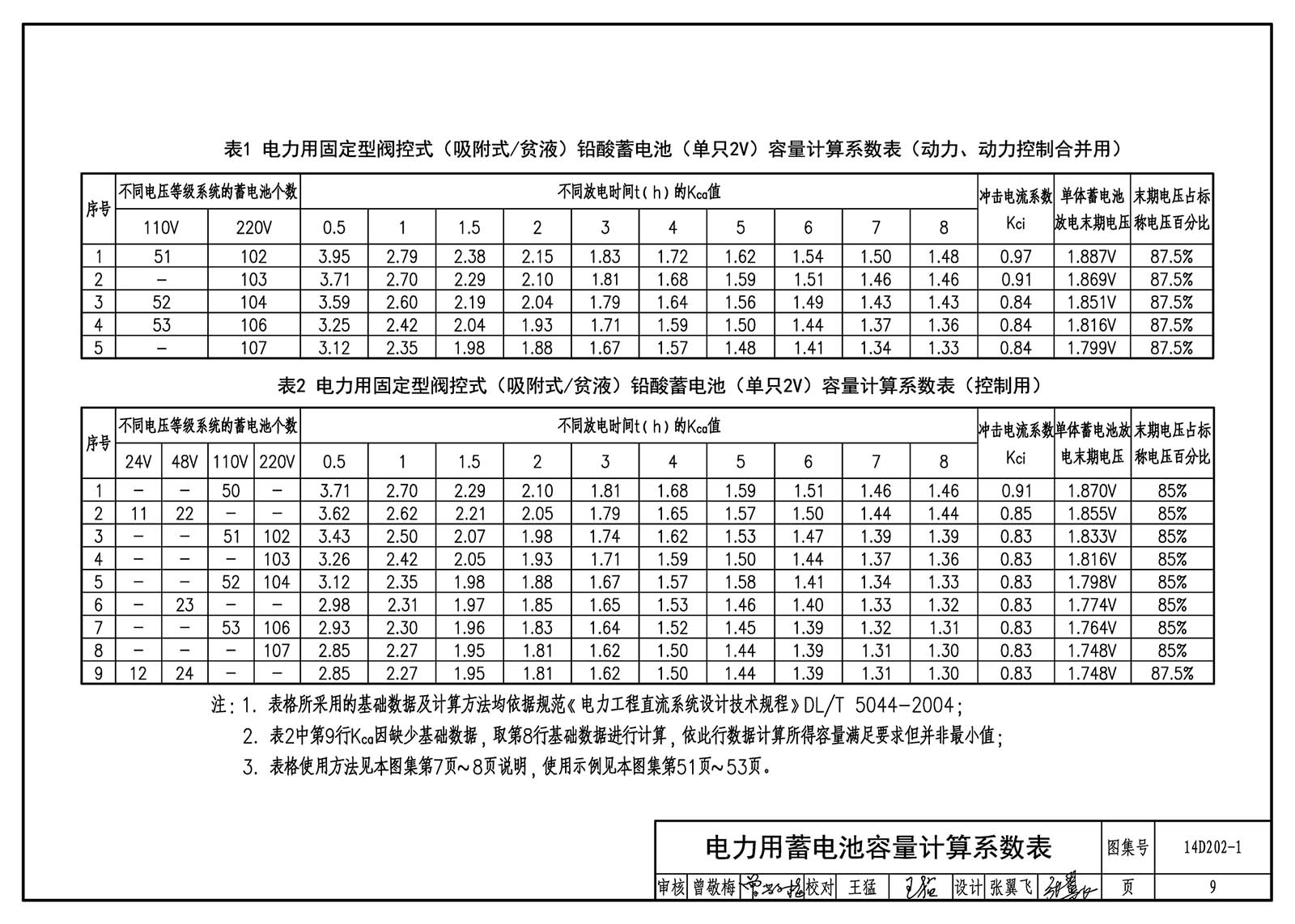

| 電力用蓄電池容量計算系數表 | 9 |
| 通信用蓄電池容量計算系數表 | 12 |
| 數據中心用蓄電池容量選擇表 | 16 |

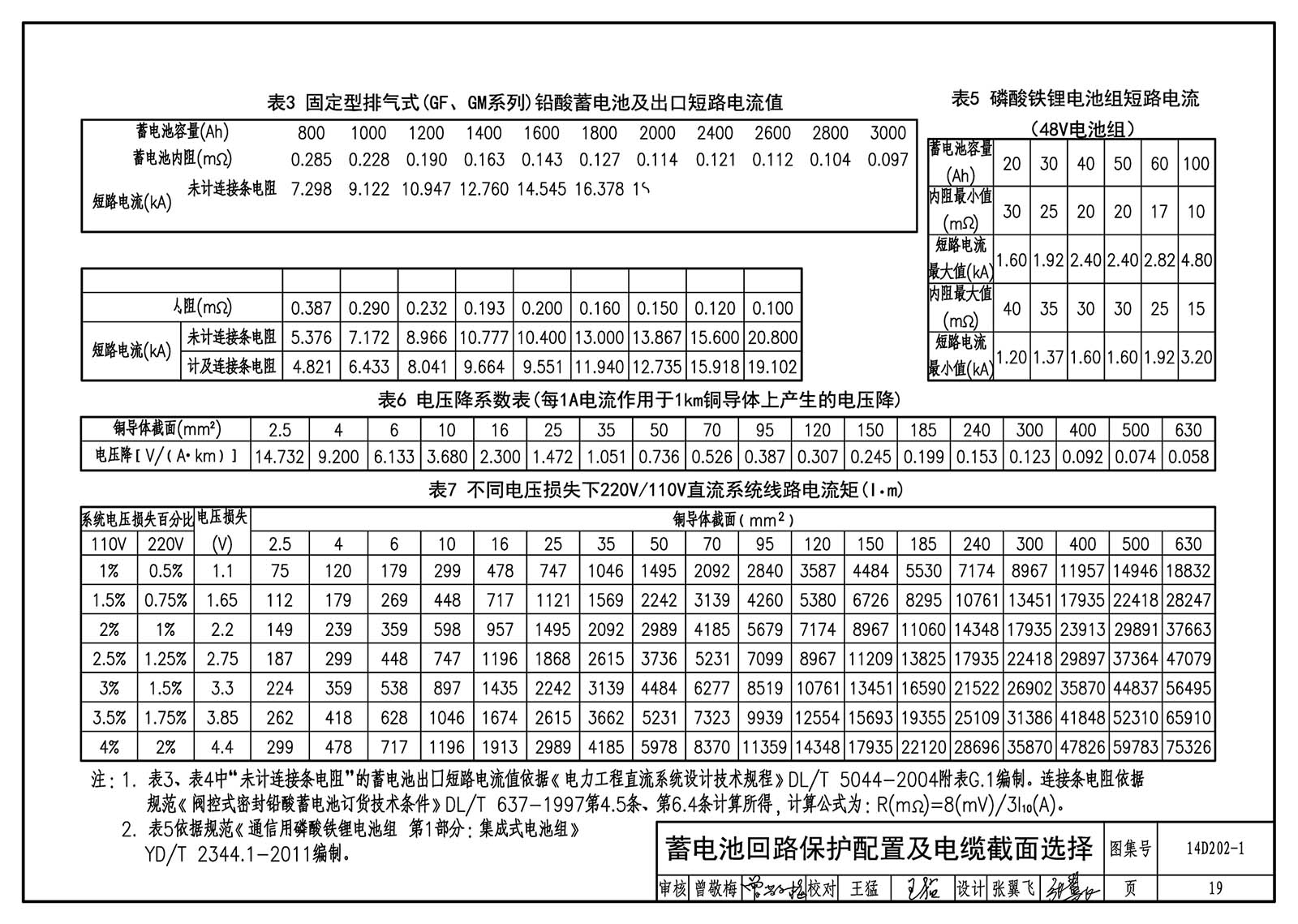

| 蓄電池回路保護配置及電纜截面選擇 | 17 |
| 蓄電池巡檢 | |
| 蓄電池巡檢系統 | 20 |

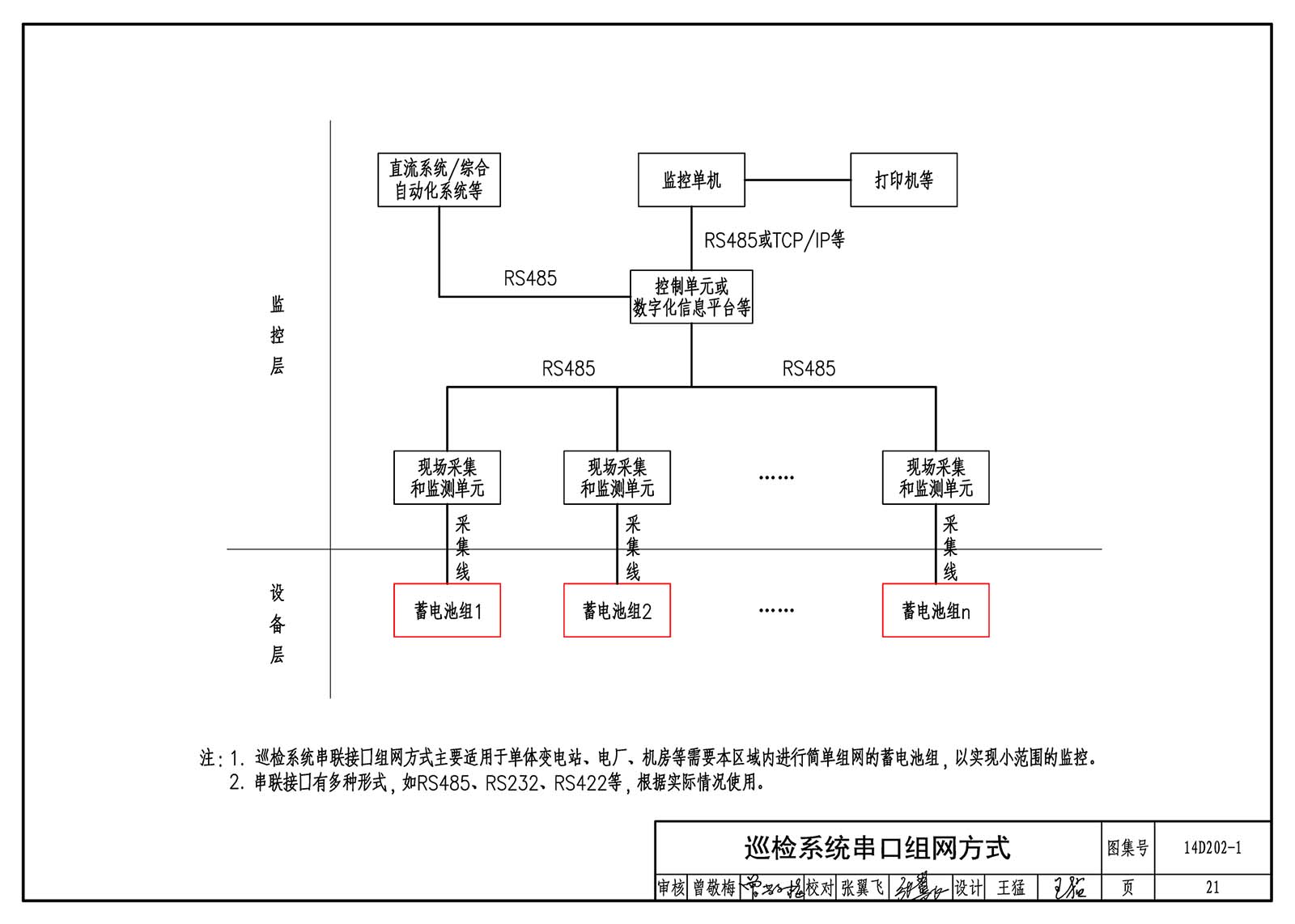

| 巡檢系統串口組網方式 | 21 |
| 巡檢系統網絡接口組網方式 | 22 |
| 192x2V蓄電池組與巡檢系統接線原理圖 | 23 |
| 巡檢設備采樣線與蓄電池端子的連接 | 24 |
| 蓄電池布置與安裝 | |
| 蓄電池布置與安裝 | 25 |
| 蓄電池室對相關專業的技術要求 | 27 |
| 固定型排氣式鉛酸蓄電池尺寸重量表 | 30 |
| 固定型閥控式鉛酸蓄電池尺寸重量表 | 31 |

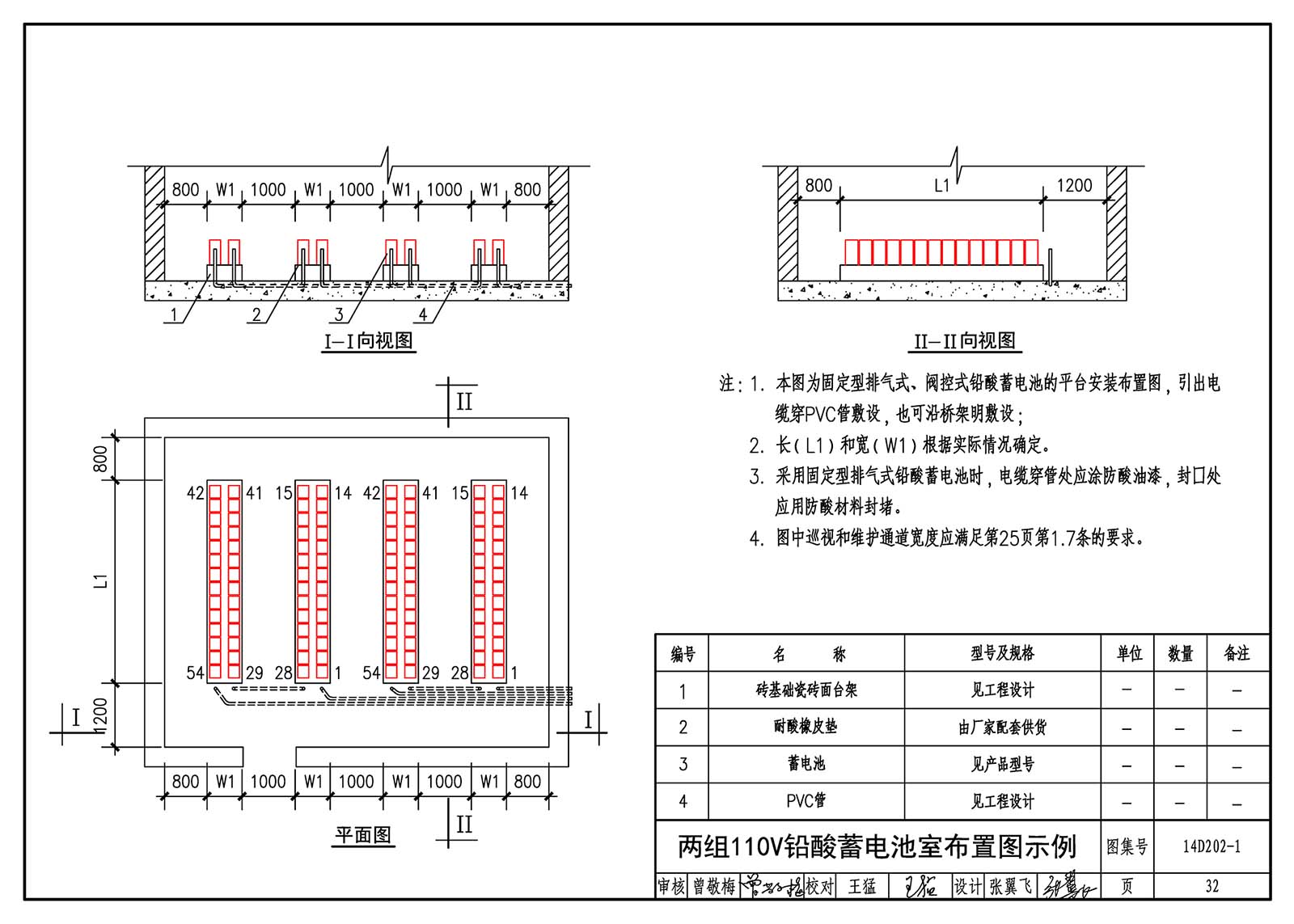

| 兩組110V鉛酸蓄電池室布置圖示例 | 32 |
| 一組220V鉛酸蓄電池室布置圖示例 | 34 |
| 固定型閥控式鉛酸蓄電池組和直流屏布置圖示例 | 36 |
| 數據中心蓄電池組布置圖實例 | 37 |
| 蓄電池在磚基礎瓷磚臺面上安裝圖 | 38 |
| 蓄電池在蓄電池架上的立式安裝圖 | 39 |
| 閥控式鉛酸蓄電池在蓄電池架上的臥式安裝圖 | 41 |

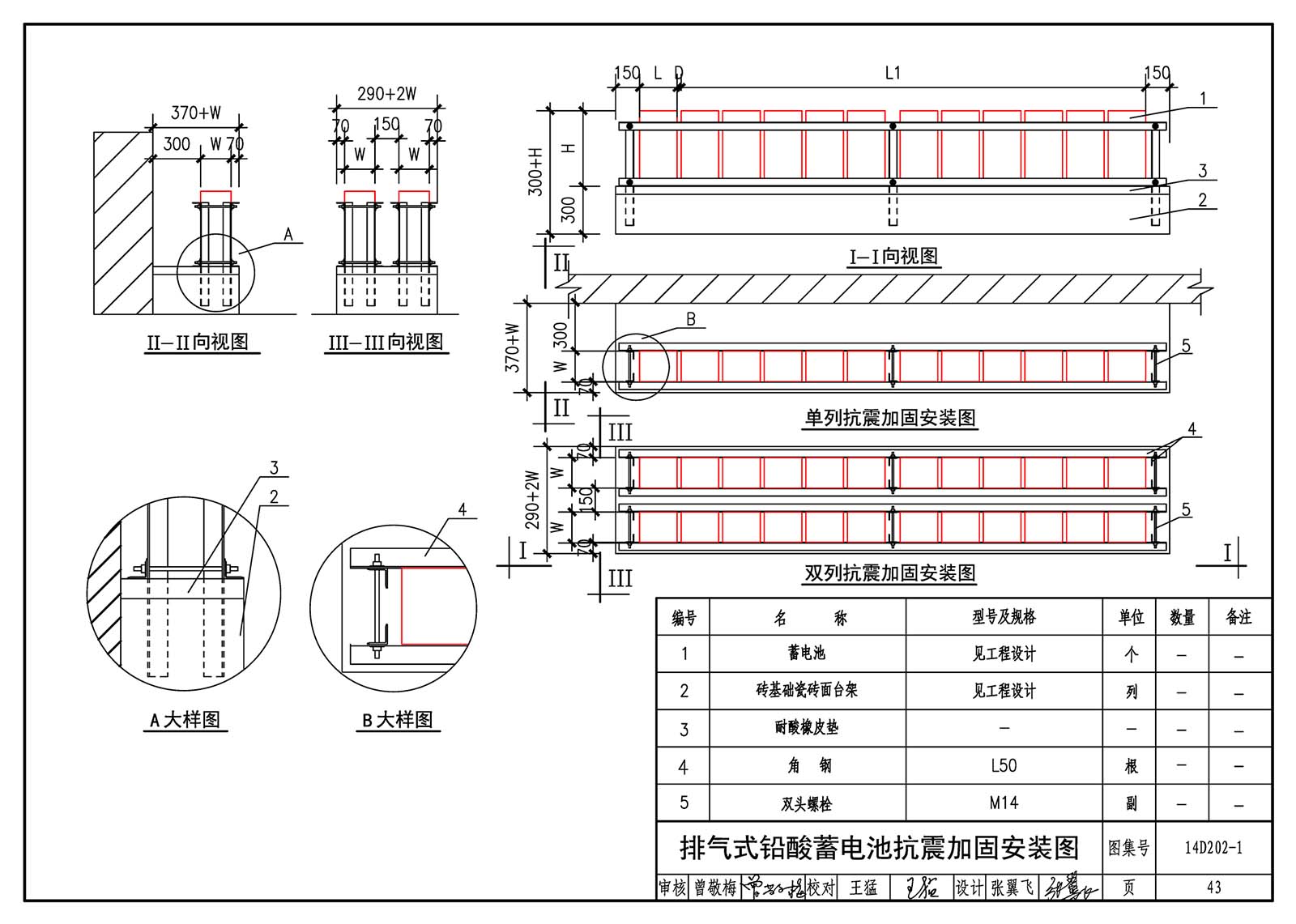

| 排氣式鉛酸蓄電池抗震加固安裝圖 | 43 |
| 蓄電池的單層抗震支架加固安裝圖 | 44 |
| 蓄電池的雙層抗震支架加固安裝圖 | 45 |
| 蓄電池的柜式安裝圖 | 46 |
| 蓄電池架、柜的固定方式 | 47 |

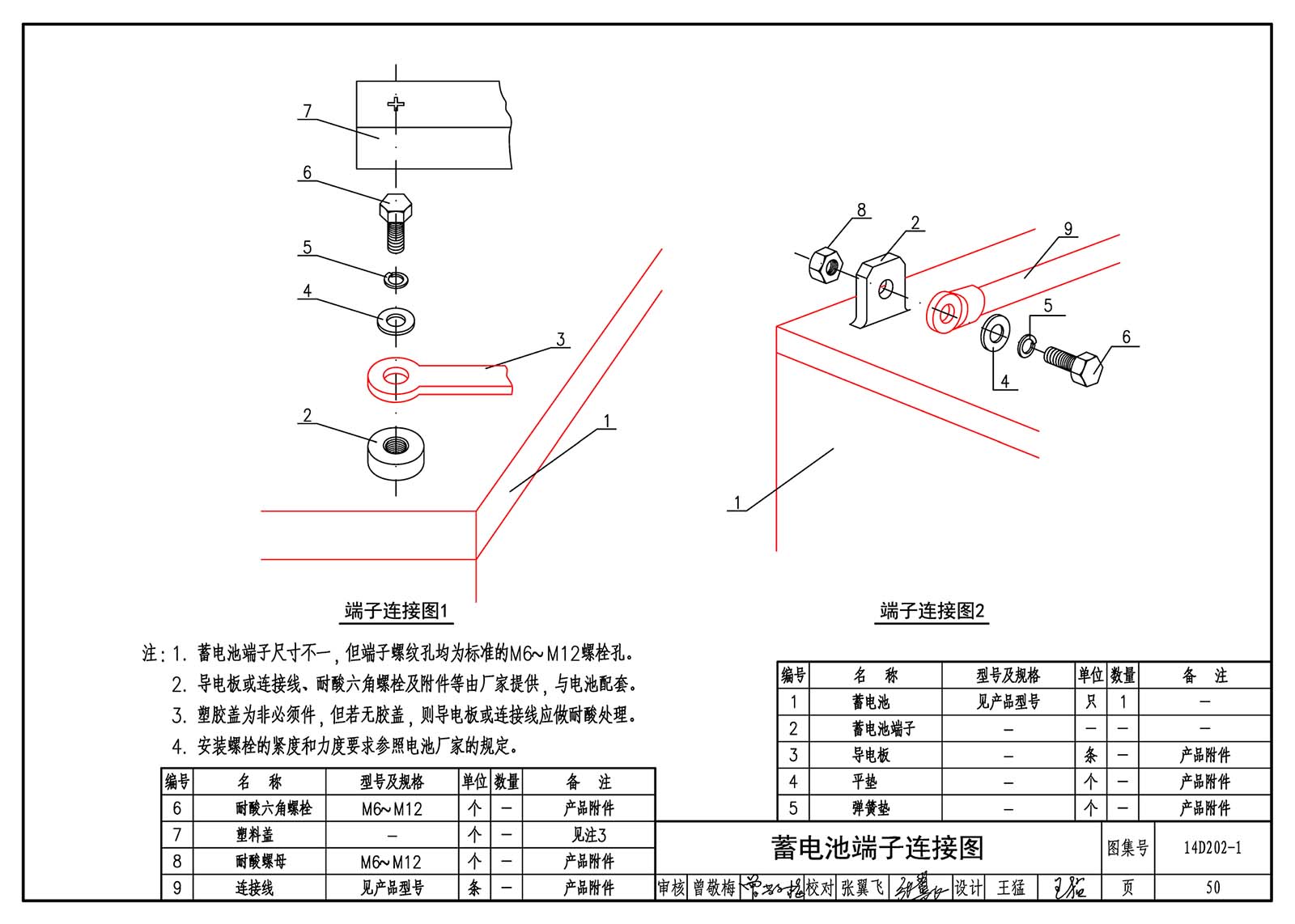

| 蓄電池端子連接圖 | 49 |
| 蓄電池選用設計示例 | |
| 蓄電池選用設計計算 | 51 |

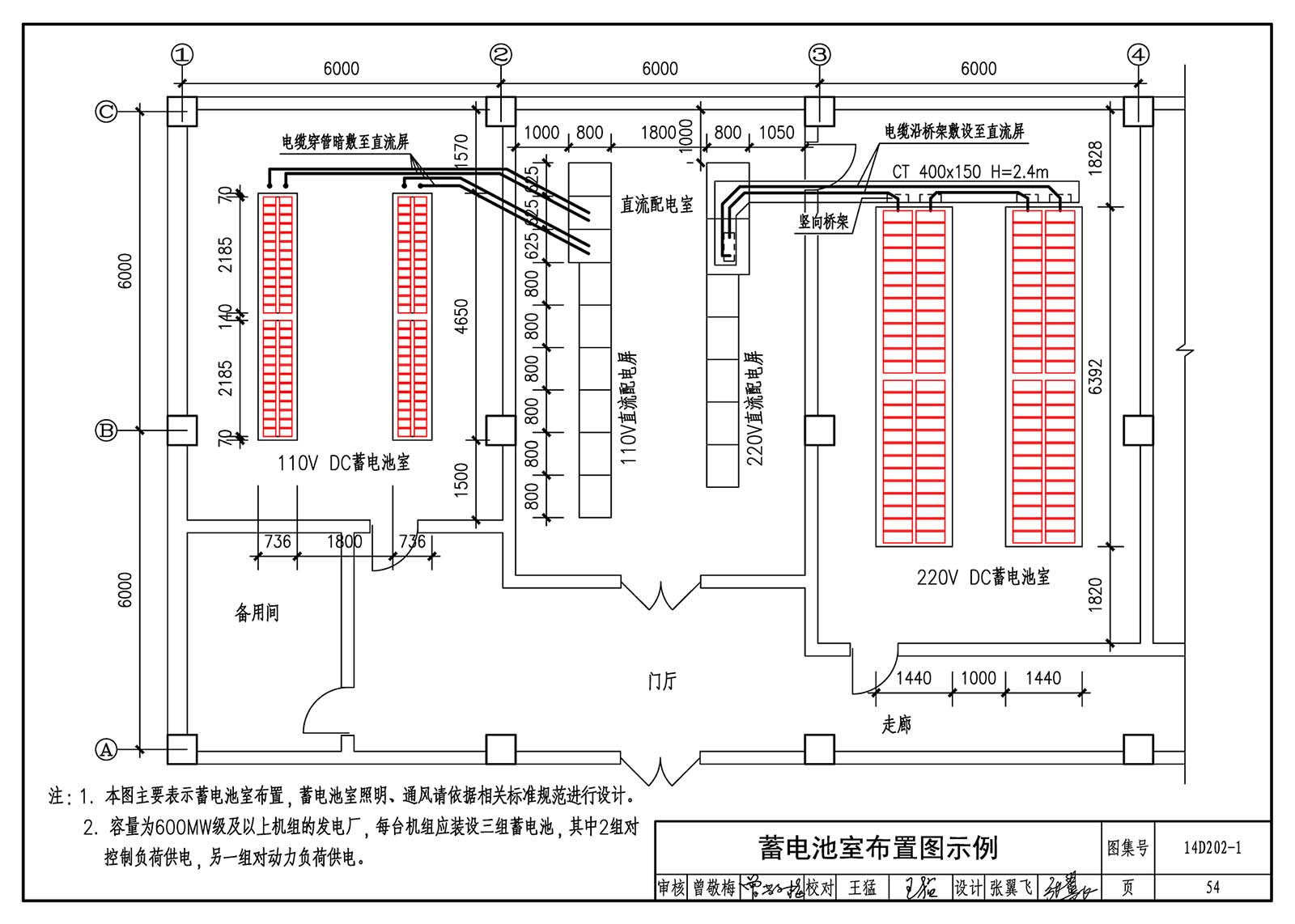

| 蓄電池室布置圖示例 | 54 |
