15G368-1：預制鋼筋混凝土陽臺板、空調板及女兒墻
- 圖集編號
- 15G368-1
- 圖集名稱
- 預制鋼筋混凝土陽臺板、空調板及女兒墻
- 定價
- 83.00 元
- 開本
- 8 開
- 主編單位
- 上海市地下空間設計研究總院有限公司
- 中國建筑標準設計研究院有限公司
- 上海興邦建筑技術有限公司
內容簡介
15G368-1《預制鋼筋混凝土陽臺板、空調板及女兒墻》國家建筑標準設計圖集為建筑產業現代化國家建筑標準設計專項編制項目，本圖集適用于非抗震設計及抗震設防烈度為6~8度地區抗震設計的裝配式混凝土剪力墻結構住宅。
本圖集編制了預制鋼筋混凝土陽臺板、空調板及女兒墻構件圖，圖集中歸納了常用的預制鋼筋混凝土陽臺板、空調板及女兒墻的構件規格和類型，主要編制了模板圖、配筋圖及其節點連接構造等內容。
本圖集根據國家現行標準及實際工程經驗編制，提供了常用尺寸構件的深化設計詳圖，符合當前國家建筑產業現代化發展的需要。可供設計直接選用或參考使用，生產單位根據設計文件及圖集進行生產，施工單位按設計文件及圖集提供的連接構造施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 預制鋼筋混凝土陽臺板 | 4 |
| 預制鋼筋混凝土陽臺板編制說明 | 4 |
| 疊合板式陽臺 | 4 |
| 疊合板式陽臺選用表及施工參數選用表 | 8 |
| 疊合板式陽臺施工參數選用表（續表） | 9 |
| 疊合板式陽臺YTB-D-xxxx-04預制地板模板圖 | 10 |
| 疊合板式陽臺YTB-D-xxxx-08、YTB-D-xxxx-12預制底板模板圖 | 11 |
| 疊合板式陽臺預制地板配筋圖 | 12 |
| 疊合板式陽臺預制底板配筋表 | 13 |
| 疊合板式陽臺預制底板桁架鋼筋表 | 16 |
| 疊合板式陽臺節點詳圖 | 17 |
| 全預制板式陽臺 | 18 |
| 全預制板式陽臺選用表及施工參數選用表 | 18 |
| 全預制板式陽臺施工參數選用表（續表） | 19 |
| 全預制板式陽臺YTB-B-xxxx-04模板圖 | 20 |
| 全預制板式陽臺YTB-B-xxxx-08、YTB-B-xxxx-12模板圖 | 21 |
| 全預制板式陽臺配筋圖 | 22 |
| 全預制板式陽臺配筋表 | 23 |
| 全預制板式陽臺節點詳圖 | 26 |
| 全預制梁式陽臺 | 27 |
| 全預制梁式陽臺選用表及施工參數選用表 | 27 |
| 全預制梁式陽臺模板圖 | 28 |
| 全預制梁式陽臺配筋圖 | 29 |
| 全預制梁式陽臺配筋表 | 30 |
| 全預制梁式陽臺節點詳圖 | 32 |
| 預制鋼筋混凝土陽臺板防雷裝置做法 | 33 |
| 預制鋼筋混凝土空調板 | 34 |
| 預制鋼筋混凝土空調板編制說明 | 34 |
| 預制鋼筋混凝土空調板尺寸選用表 | 37 |
| 預制鋼筋混凝土空調板模板圖（鐵藝欄桿） | 38 |
| 預制鋼筋混凝土空調板模板圖（百葉） | 39 |
| 預制鋼筋混凝土空調板配筋表 | 40 |
| 預制鋼筋混凝土女兒墻 | 41 |
| 預制鋼筋混凝土女兒墻編制說明 | 41 |
| 夾心保溫式女兒墻（1.4m） | 44 |
| 夾心保溫式女兒墻（1.4m）墻身模板圖（直板） | 44 |
| 夾心保溫式女兒墻（1.4m）墻身配筋圖（直板） | 45 |
| 夾心保溫式女兒墻（1.4m）壓頂模板圖及配筋圖（直板） | 46 |
| 夾心保溫式女兒墻（1.4m）構造及安裝詳圖（直板） | 47 |
| 夾心保溫式女兒墻（1.4m）墻身模板圖（轉角板） | 48 |
| 夾心保溫式女兒墻（1.4m）強身配筋圖（轉角板） | 49 |
| 夾心保溫式女兒墻（1.4m）壓頂模板圖及配筋圖（轉角板） | 50 |
| 夾心保溫式女兒墻（1.4m）構造及安裝詳圖（轉角板） | 51 |
| 夾心保溫式女兒墻（0.6m） | 52 |
| 夾心保溫式女兒墻（0.6m）墻身模板圖（直板） | 52 |
| 夾心保溫式女兒墻（0.6m）墻身模板圖（轉角板） | 53 |
| 夾心保溫式女兒墻（0.6m）墻身配筋圖 | 54 |
| 夾心保溫式女兒墻（0.6m）壓頂模板圖及配筋圖（直板） | 55 |
| 夾心保溫式女兒墻（0.6m）壓頂模板圖及配筋圖（轉角板） | 56 |
| 夾心保溫式女兒墻（0.6m）構造及安裝詳圖 | 57 |
| 非保溫式女兒墻（1.4m） | 58 |
| 非保溫式女兒墻（1.4m）墻身模板圖（直板） | 58 |
| 非保溫式女兒墻（1.4m）墻身模板圖（轉角板） | 59 |
| 非保溫式女兒墻（1.4m）墻身配筋圖 | 60 |
| 非保溫式女兒墻（1.4m）壓頂模板圖及配筋圖（直板） | 61 |
| 非保溫式女兒墻（1.4m）壓頂模板圖及配筋圖（轉角板） | 62 |
| 非保溫式女兒墻（1.4m）構造及安裝詳圖 | 63 |
| 非保溫式女兒墻（0.6m） | 64 |
| 非保溫式女兒墻（0.6m）墻身模板圖（直板） | 64 |
| 非保溫式女兒墻（0.6m）墻身模板圖（轉角板） | 65 |
| 非保溫式女兒墻（0.6m）墻身配筋圖 | 66 |
| 非保溫式女兒墻（0.6m）壓頂模板圖及配筋圖（直板） | 67 |
| 非保溫式女兒墻（0.6m）壓頂模板圖及配筋圖（轉角板） | 68 |
| 非保溫式女兒墻（0.6m）構造及安裝詳圖 | 69 |

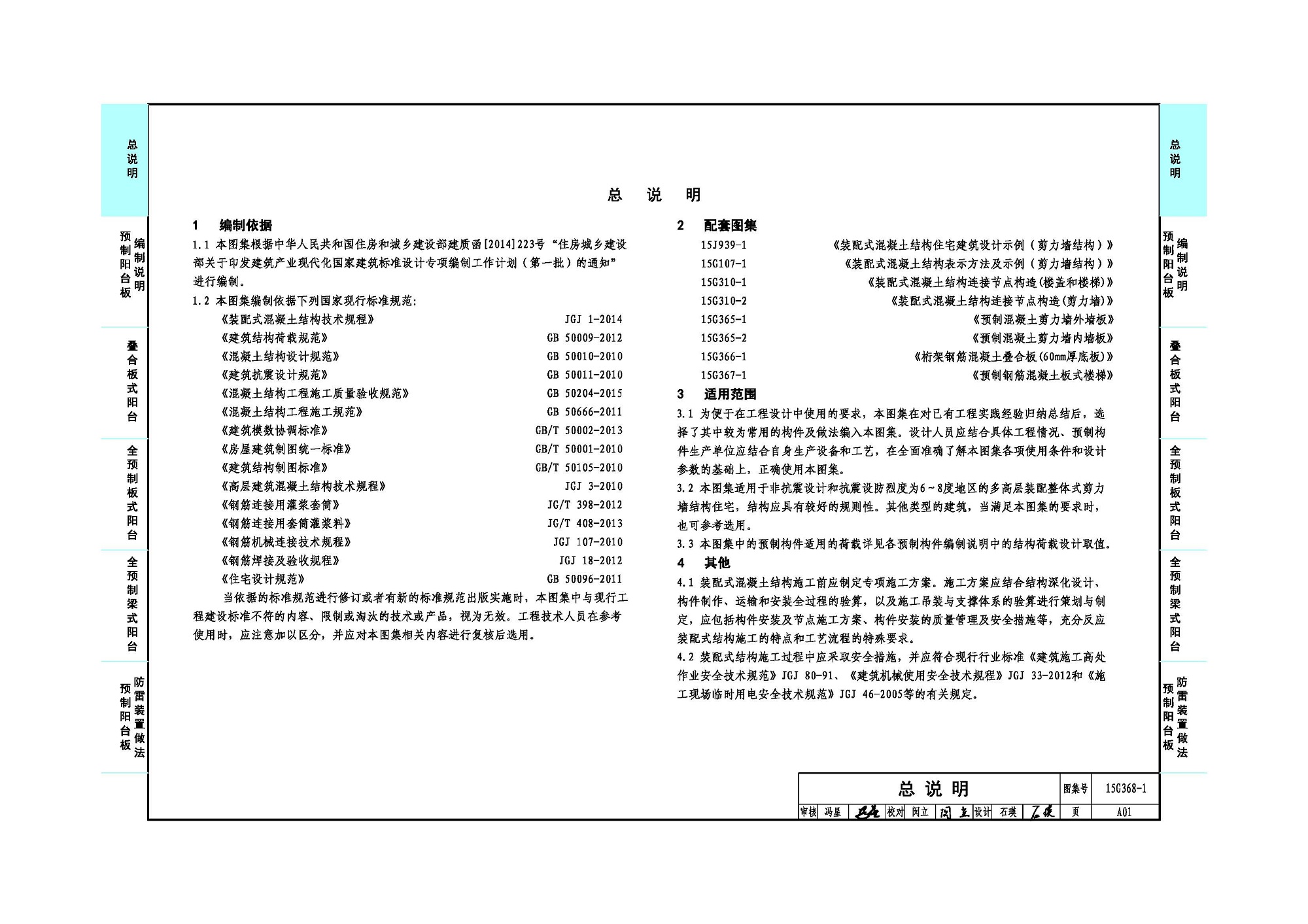

更正信息
-
A01:將3.2條的“6、7、8度”改為“6～8”
