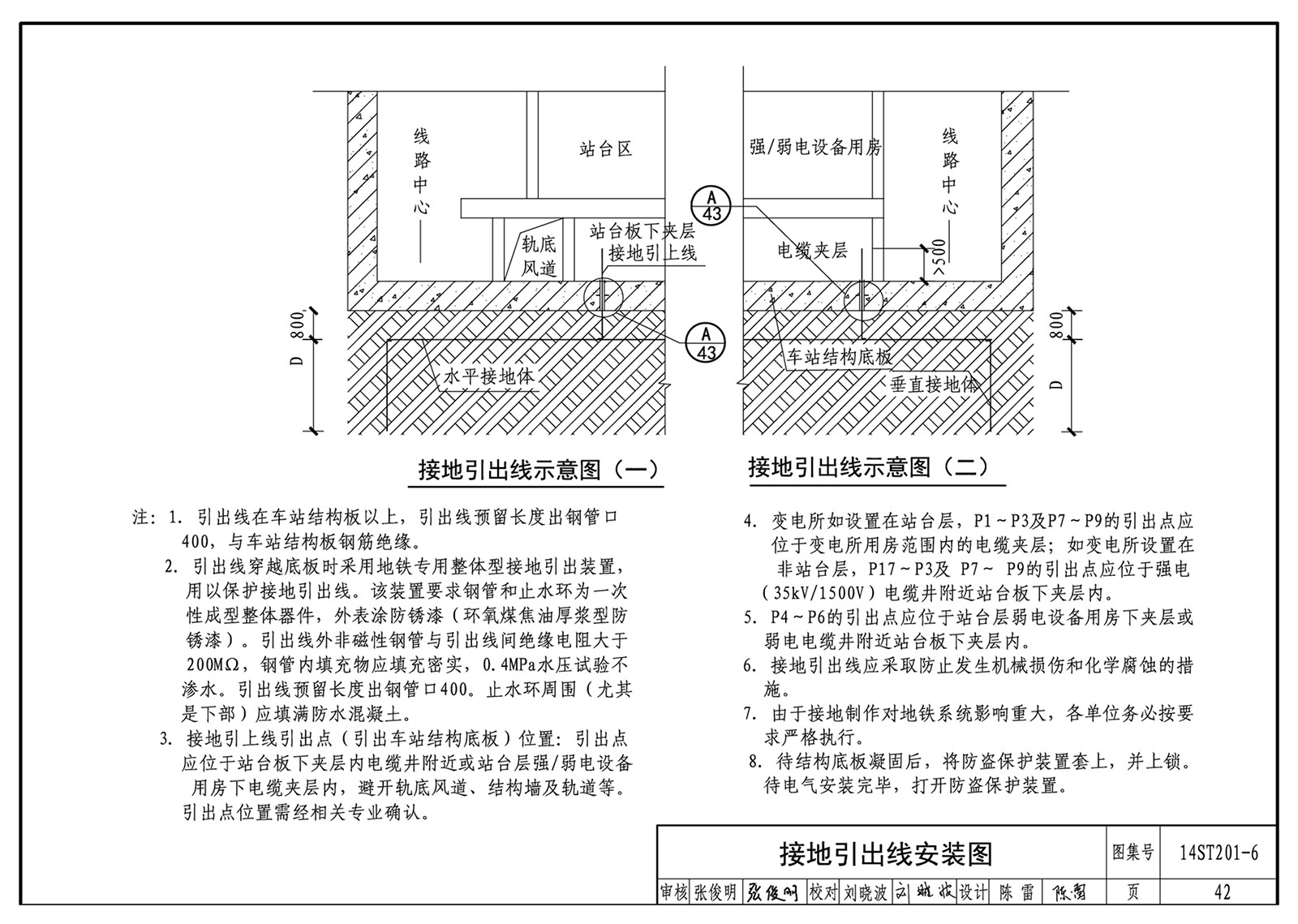

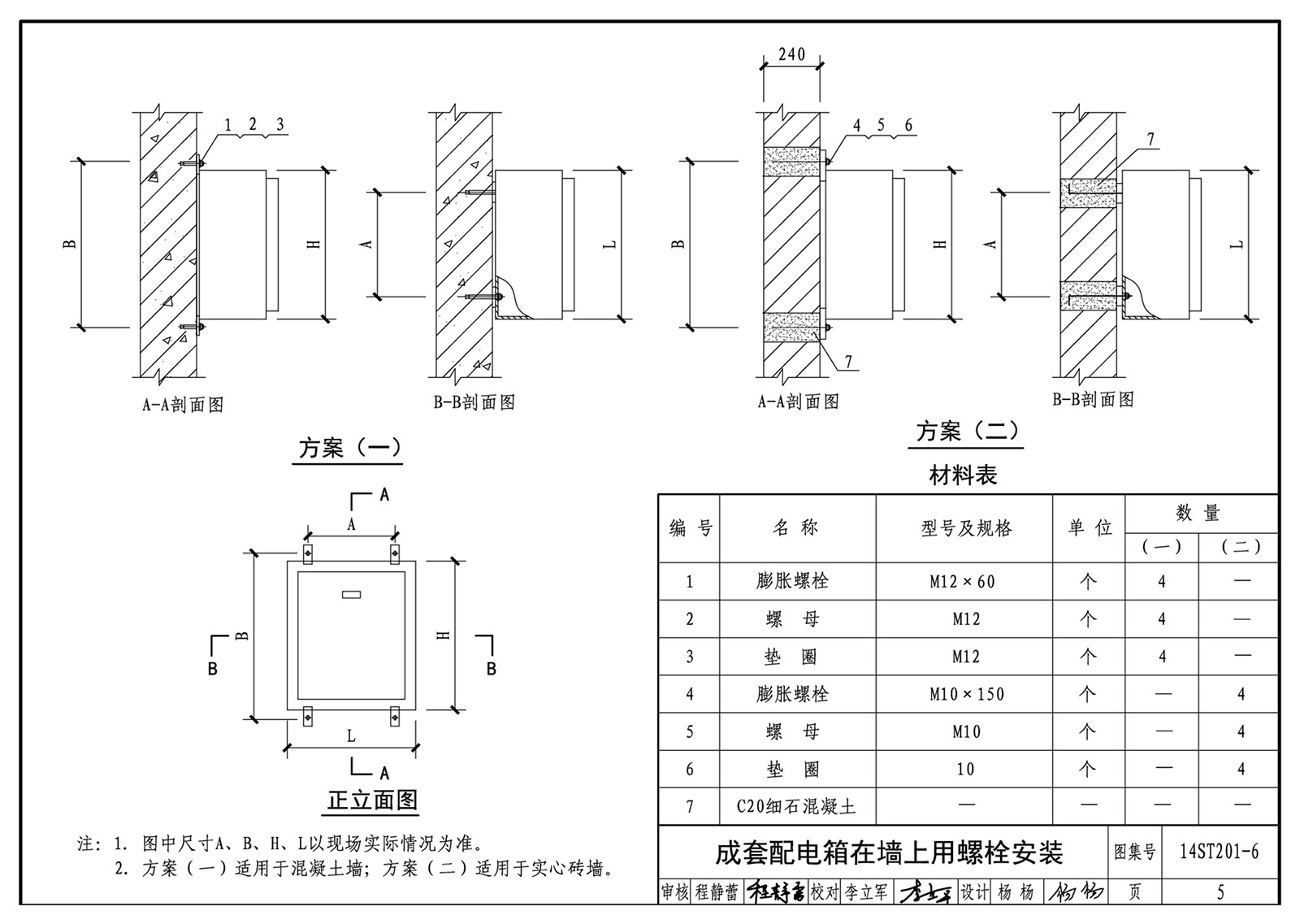

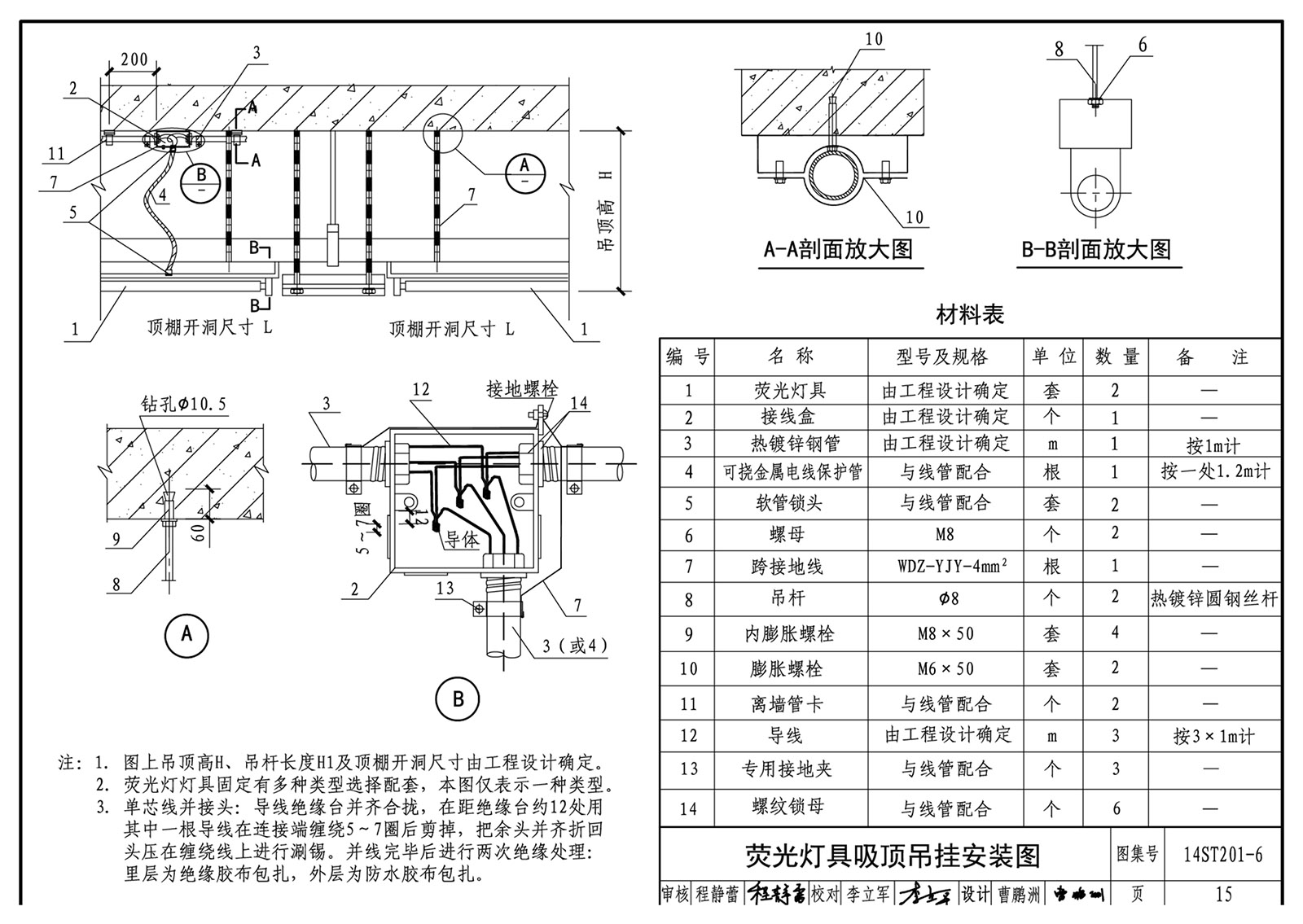

主要內容包括地鐵工程配電箱（柜）、燈具、開關、插座等的施工做法。動力、照明部分包括成套配電柜，動力、照明配電箱、應急照明電源柜的安裝及工藝;燈具部分包括燈具、開關、插座的安裝及工藝等;接地部分包括綜合接地，鋼管、槽盒之間接地，設備接地的安裝方法及安裝工藝要點。

    本圖集為首次編制的地鐵工程機電設備系統重點施工工藝系列圖集之一，用于指導地鐵工程中動力、照明、接地的設計、審圖、監理、施工及驗收。圖集以現有的國家相關技術、施工和驗收規范為依據，充分結合地鐵工程設備系統的通用施工工藝特點，編制的內容與現行各施工驗收規范規定內容保持一致。圖集可供施工單位照圖施工，驗收人員照圖驗收，部分可供設計及教學人員參考使用。
