14ST201-5：地鐵工程機電設備系統重點施工工藝--通信信號系統
- 圖集編號
- 14ST201-5
- 圖集名稱
- 地鐵工程機電設備系統重點施工工藝--通信信號系統
- 主編單位
- 中鐵電氣化局集團有限公司城鐵公司
- 北京城市快軌建設管理有限公司
- 鐵科院（北京）工程咨詢有限公司
內容簡介
本圖集適用于新建、改建、擴建的地鐵工程機電設備通信及信號系統的重點施工做法，可供設計、審圖、監理、施工及驗收人員使用。
主要內容包括：地鐵工程通信和信號設備的安裝。通信部分包括光纜、漏纜、時鐘、無線、廣播等設備，信號部分包括轉轍機、信號機、計軸、軌道電路、發車計時器、應答器等設備。
本圖集為首次編制的地鐵工程機電設備系統重點施工工藝系列圖集之一，用于指導地鐵工程中通信及信號系統的設計、審圖、監理、施工及驗收。圖集以現有的國家相關技術、施工和驗收規范為依據，充分結合地鐵工程設備系統的通用施工工藝特點，編制的內容與現行各施工驗收規范規定內容保持一致。圖集可供施工單位照圖施工，驗收人員照圖驗收，部分可供設計及教學人員參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 通信專業 | |
| 抗震底座安裝圖 | 4 |
| 光纜接續圖 | 5 |
| 漏泄電纜安裝圖 | 6 |
| 電話設備安裝圖 | 7 |
| 室內攝像機安裝圖 | 9 |
| 室外攝像機安裝圖 | 10 |
| 子鐘安裝圖 | 11 |
| 無線直放站遠端機安裝圖 | 12 |
| 無線天線安裝圖 | 13 |

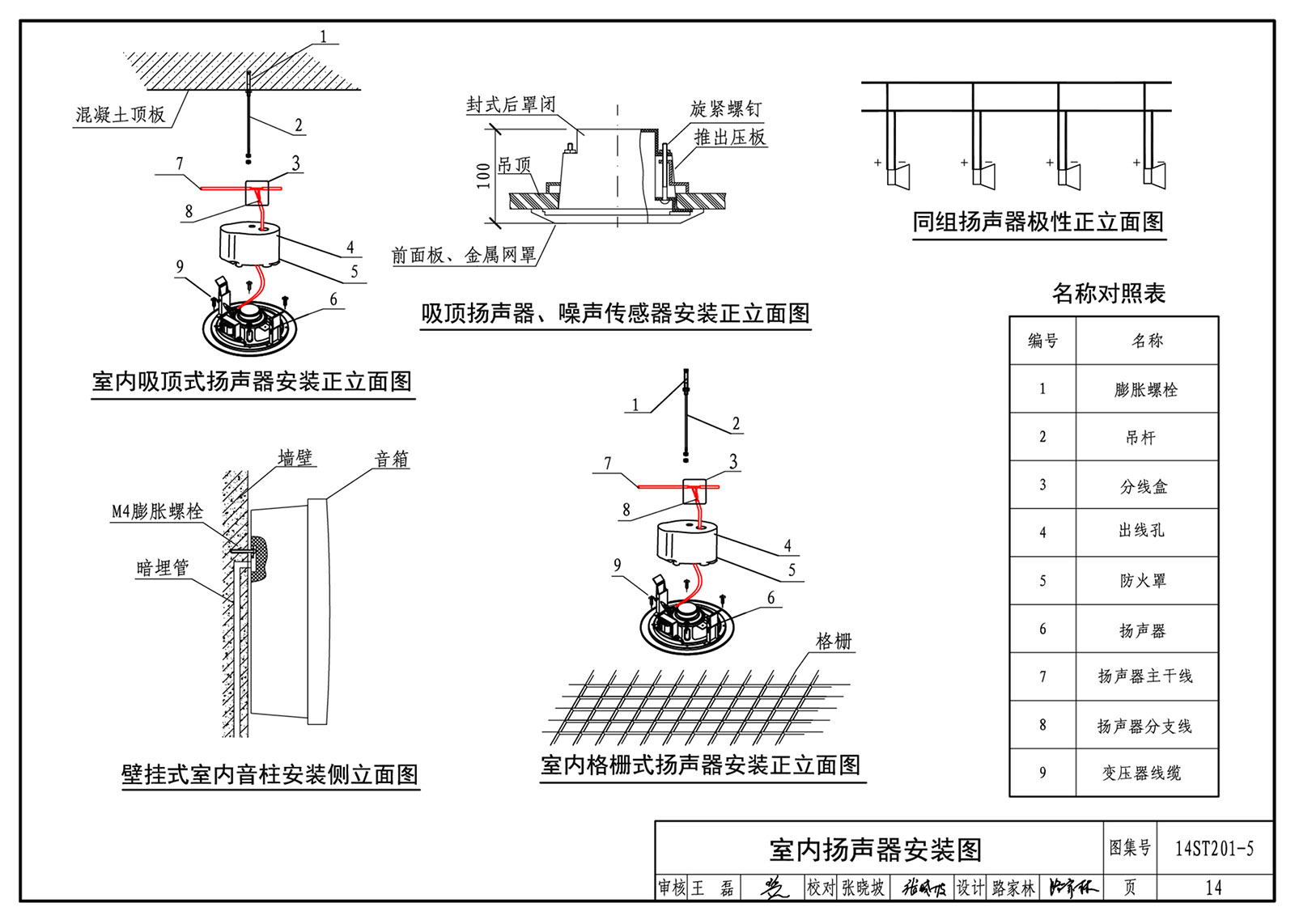

| 室內揚聲器安裝圖 | 14 |
| 室外揚聲器安裝圖 | 15 |
| 電纜間爬架安裝圖 | 16 |
| 信號專業 | |
| 立柱式信號機安裝圖 | 17 |

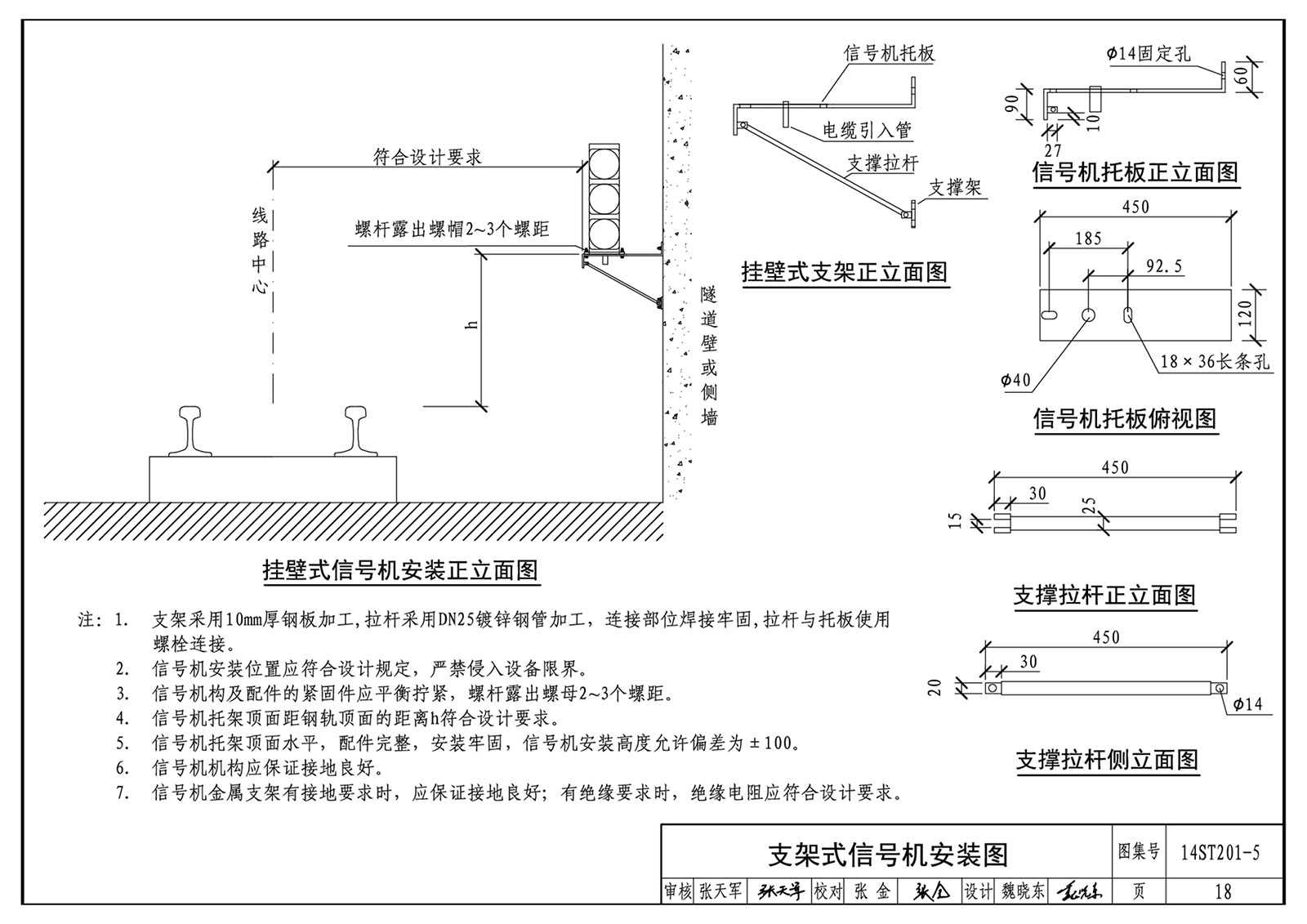

| 支架式信號機安裝圖 | 18 |
| 矮式信號機混凝土基礎安裝圖 | 19 |
| 轉轍器安裝總圖 | 20 |
| 基礎角鋼與鋼軌連接圖 | 21 |
| 第一牽引點外鎖閉裝置安裝圖 | 22 |
| 第二牽引點外鎖閉裝置安裝圖 | 23 |
| 計軸設備安裝總圖 | 24 |
| 計軸磁頭鉆孔安裝圖 | 25 |
| 計軸磁頭安裝圖 | 26 |
| 發車指示器安裝圖 | 27 |
| 應答器安裝調整圖 | 28 |
| 應答器電纜防護圖 | 29 |
| 波導管安裝圖 | 30 |
| 波導管段連接示意圖 | 31 |
| 波導管段與TRE連接示意圖 | 32 |
| 道岔區波導管段與TRE連接示意圖 | 33 |
| 同軸電纜連接圖 | 34 |
| 立柱式天線安裝圖 | 35 |
| 吊裝式天線安裝圖 | 36 |
| 鋼軌引接線、道岔跳線安裝圖 | 37 |
| 鋼軌接續線安裝圖 | 38 |
