14ST201-4：地鐵工程機電設備系統重點施工工藝--弱電控制系統
- 圖集編號
- 14ST201-4
- 圖集名稱
- 地鐵工程機電設備系統重點施工工藝--弱電控制系統
- 主編單位
- 中鐵電氣化局集團有限公司城鐵公司
- 鐵科院（北京）工程咨詢有限公司
- 天津市路安電氣化監理有限公司
內容簡介
本圖集適用于新建、改建、擴建的地鐵工程機電設備弱電控制系統的重點施工做法，可供設計、審圖、監理、施工及驗收人員使用。
主要內容包括地鐵工程火災自動報警、環境與設備監控、乘客信息系統、導向標識、自動售檢票等的安裝。
本圖集為首次編制的地鐵工程機電設備系統重點施工工藝系列圖集之一，用于指導地鐵工程中弱電控制系統的設計、審圖、監理、施工及驗收。圖集以現有的國家相關技術、施工和驗收規范為依據，充分結合地鐵工程設備系統的通用施工工藝特點，編制的內容與現行各施工驗收規范規定內容保持一致。圖集可供施工單位照圖施工，驗收人員照圖驗收，部分可供設計及教學人員參考使用。
目錄
| 目錄 | 1 |
|---|---|

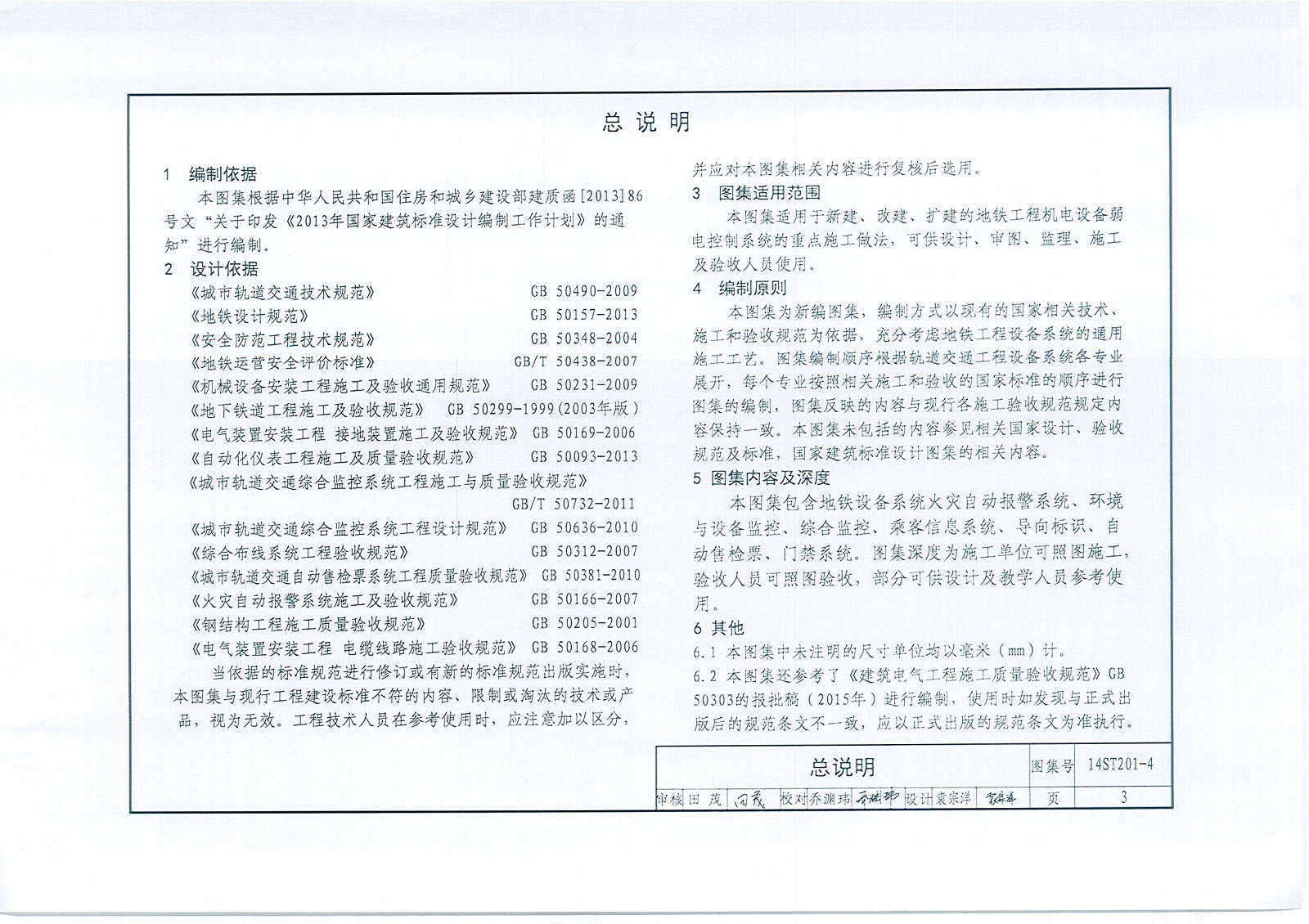

| 總說明 | 3 |
| 火災自動報警系統 | |

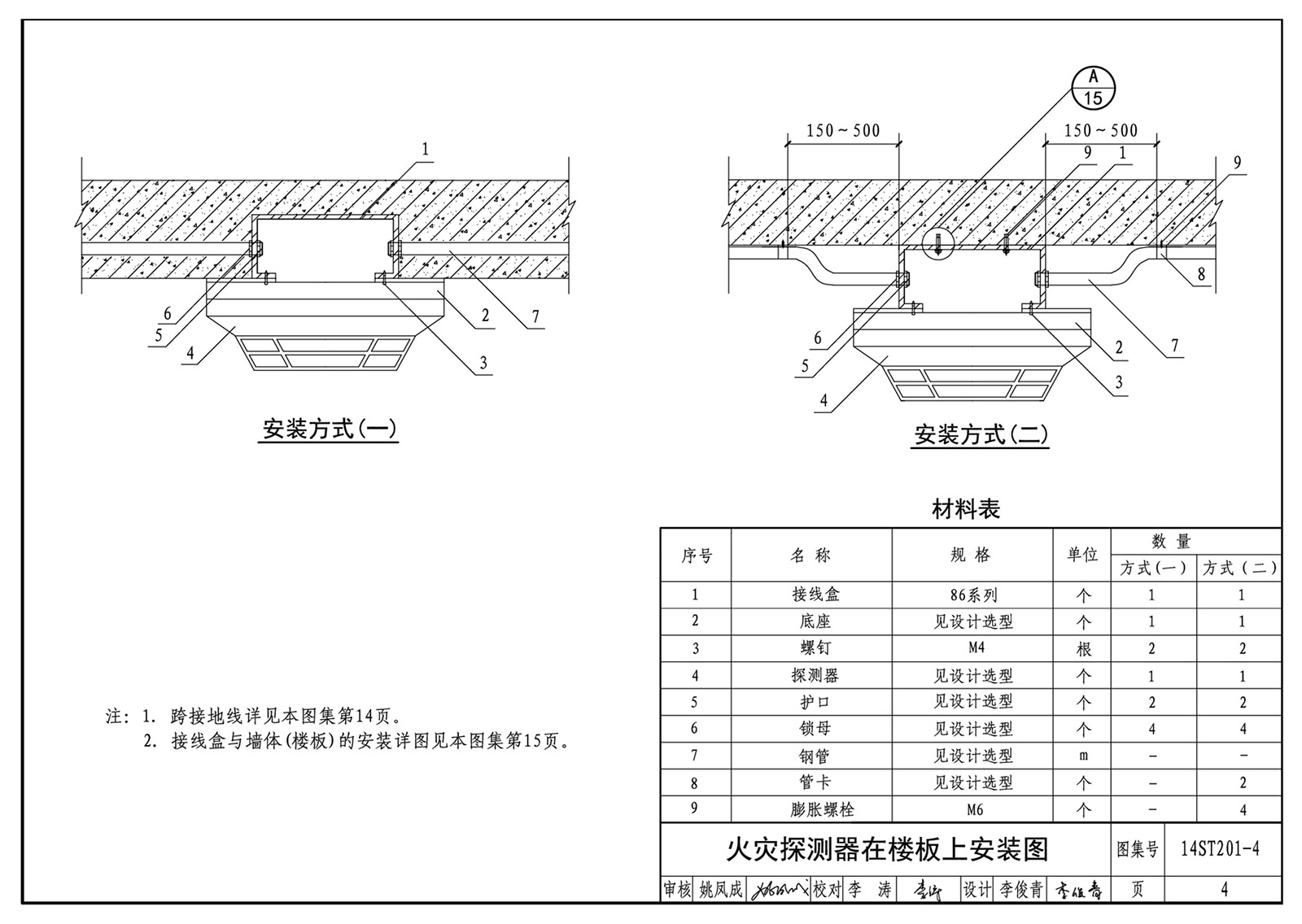

| 火災探測器在樓板上安裝圖 | 4 |
| 火災探測器在吊頂上安裝圖 | 5 |
| 火災探測器在防靜電地板下安裝圖 | 6 |
| 紅外光束感煙探測器安裝圖 | 7 |
| 纜式線性感溫探測器安裝圖 | 8 |

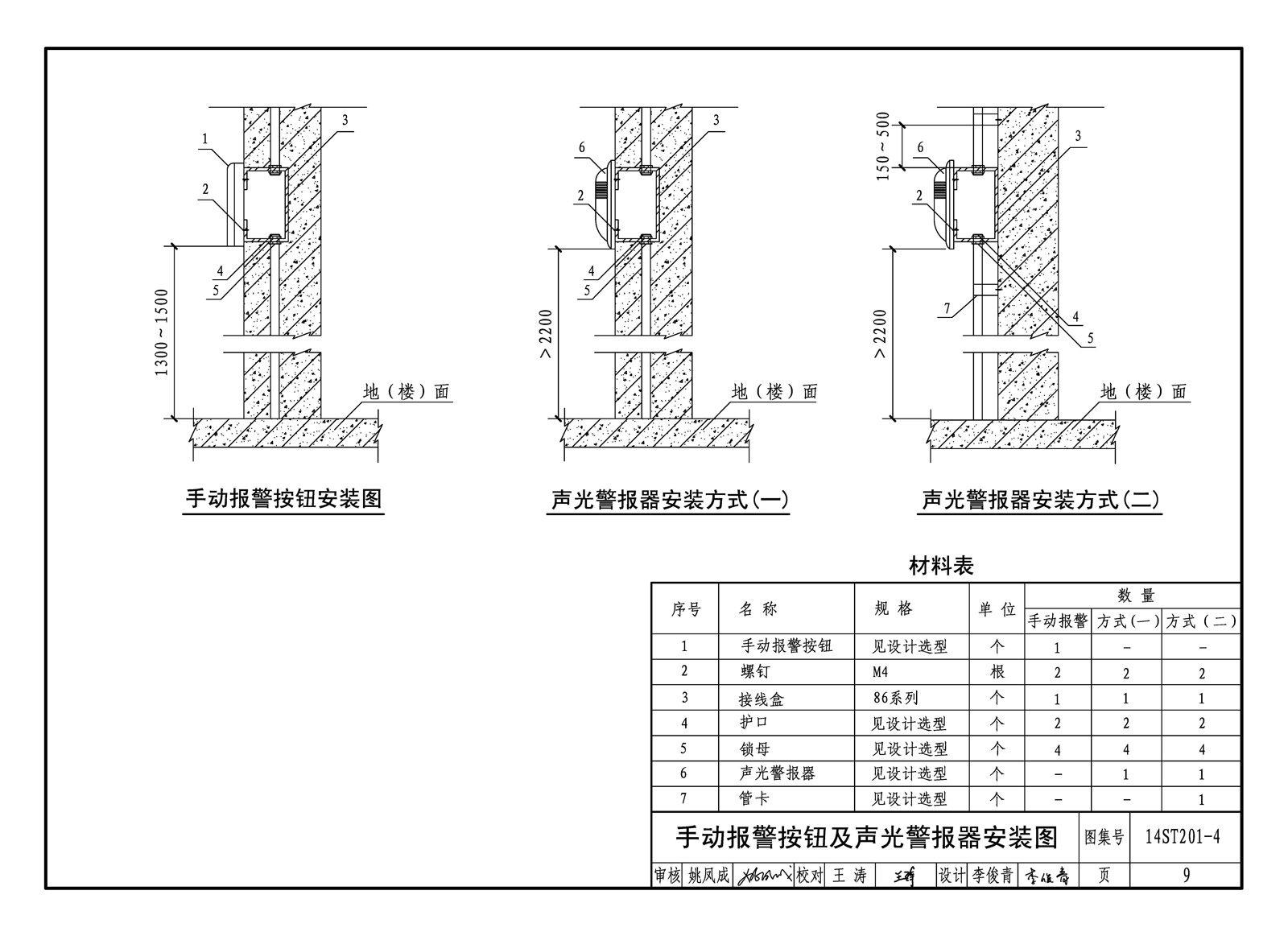

| 手動報警按鈕及聲光警報器安裝圖 | 9 |
| 消火栓按鈕安裝圖 | 10 |

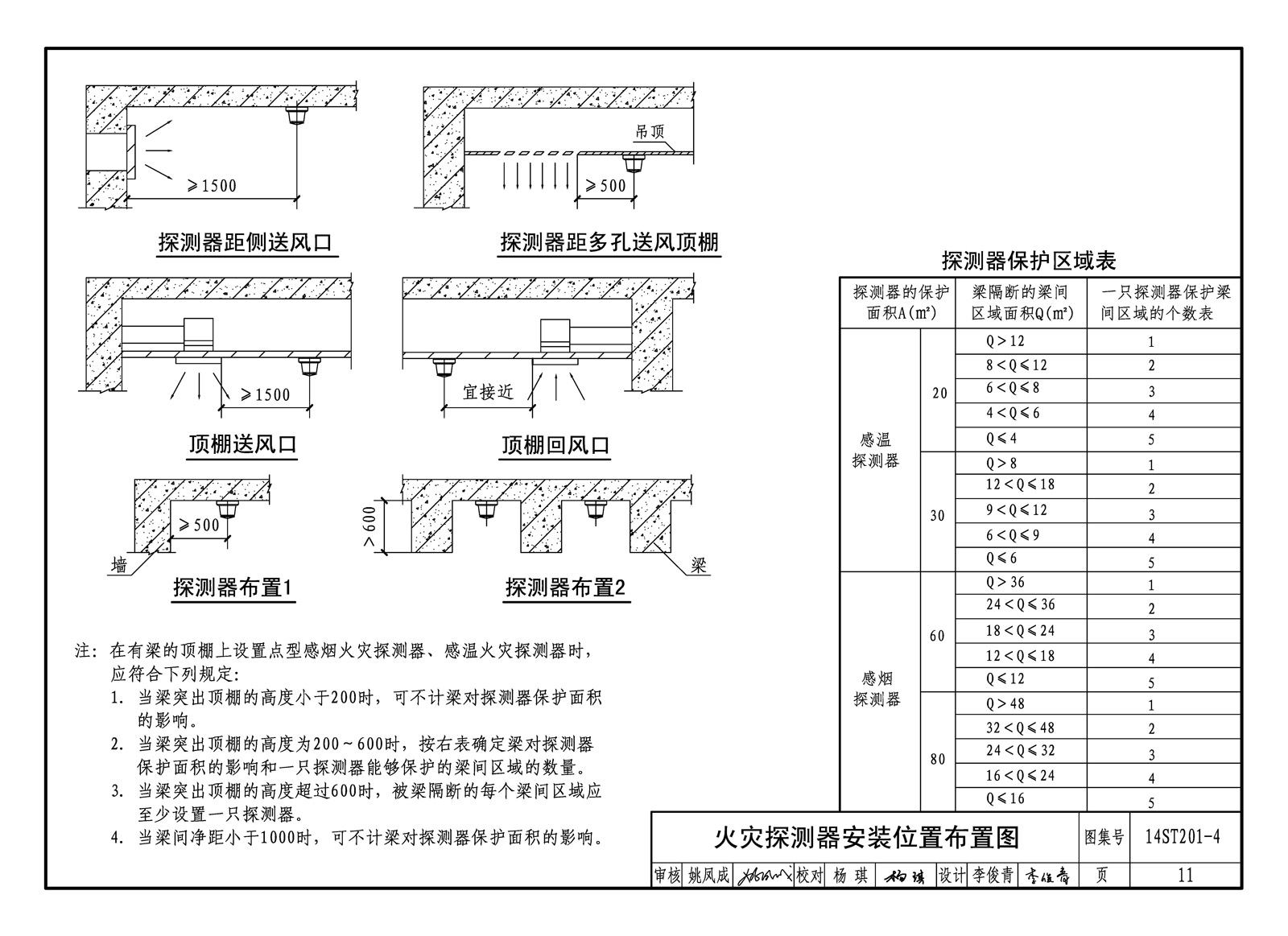

| 火災探測器安裝位置布置圖 | 11 |
| 管路采樣式吸氣感煙探測器安裝圖 | 12 |
| 節點大樣圖 | 14 |
| 環境與設備監控 | |
| 溫濕度傳感器安裝圖 | 16 |
| 模塊箱安裝圖 | 18 |
| 綜合后備盤安裝示意圖 | 19 |
| 機柜及底座安裝圖 | 20 |
| 乘客信息系統 | |

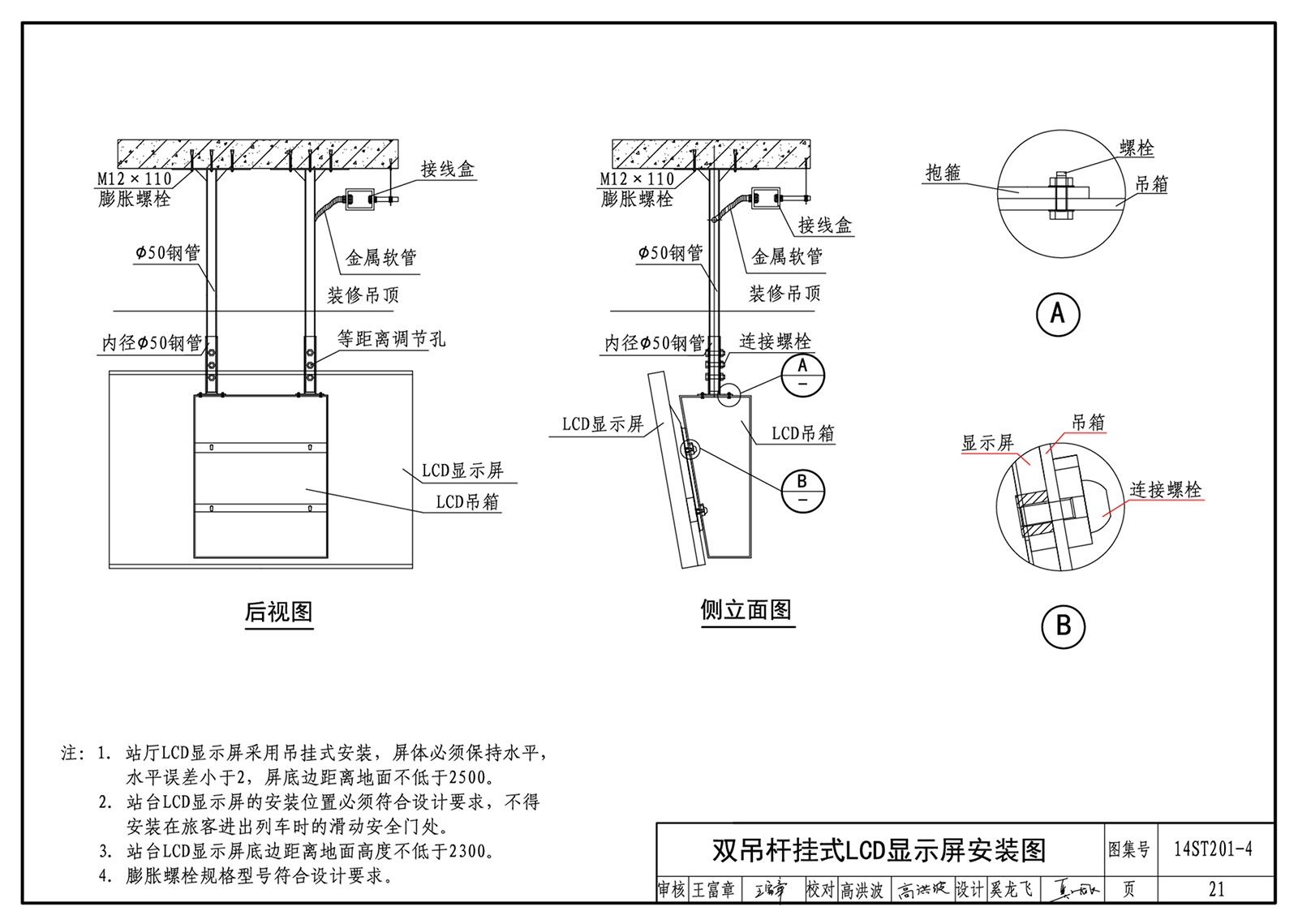

| 雙吊桿掛式LCD顯示屏安裝圖 | 21 |
| 單吊桿掛式LCD顯示屏安裝圖 | 23 |
| 壁掛LCD顯示屏安裝圖 | 24 |
| LCD顯示屏吊掛件安裝圖 | 25 |
| LED顯示屏安裝圖 | 26 |
| 區間無線AP防護箱安裝圖 | 27 |
| 天線底座 | 28 |
| 導向標示 | |

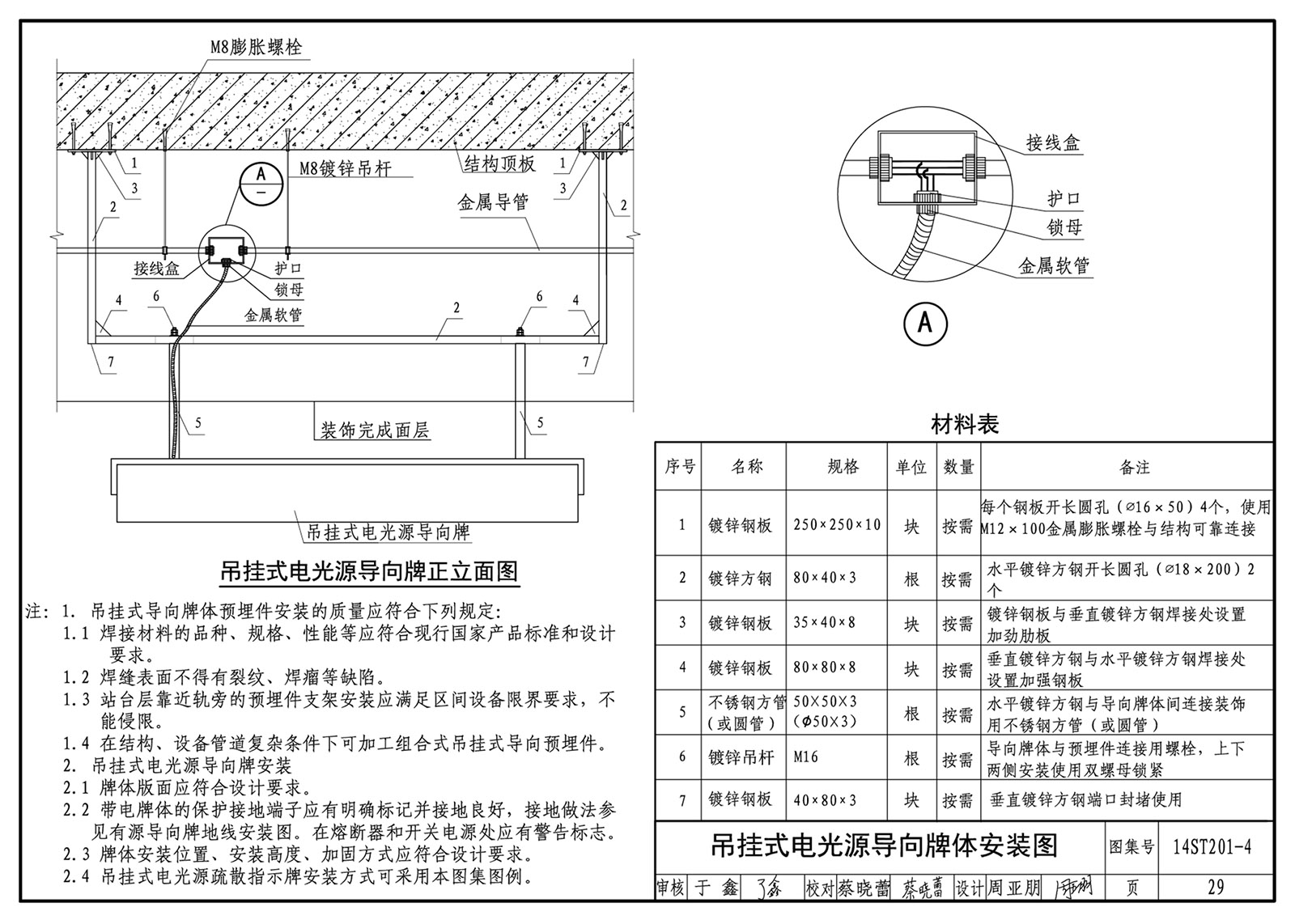

| 吊掛式點光源導向牌體安裝圖 | 29 |
| 墻掛式非電光源導向牌體安裝圖 | 30 |
| 墻掛式電光源導向牌體安裝圖 | 31 |
| 有源導向牌體地線安裝圖 | 32 |
| 落地式非電光源導向牌體安裝圖 | 33 |
| 落地式電光源導向牌體安裝圖 | 34 |
| 墻面鑲嵌式電光源型標志牌安裝圖 | 35 |
| 蓄光型疏散指示標志牌安裝圖 | 36 |
| 蓄光型疏散導流標志牌安裝圖 | 37 |
| 地面鑲嵌式蓄光型標志牌安裝圖 | 38 |
| 自動售檢票 | |
| 地面槽盒安裝圖 | 39 |
| 自動檢票機（AG）底座安裝圖 | 40 |
| 自動售票機及查詢機底座安裝圖 | 41 |
| 售（補）票廳內布置圖 | 42 |
| 導向標示安裝配合要求圖 | 43 |
| 門禁系統 | |
| 門禁系統單門安裝圖 | 44 |
樣張

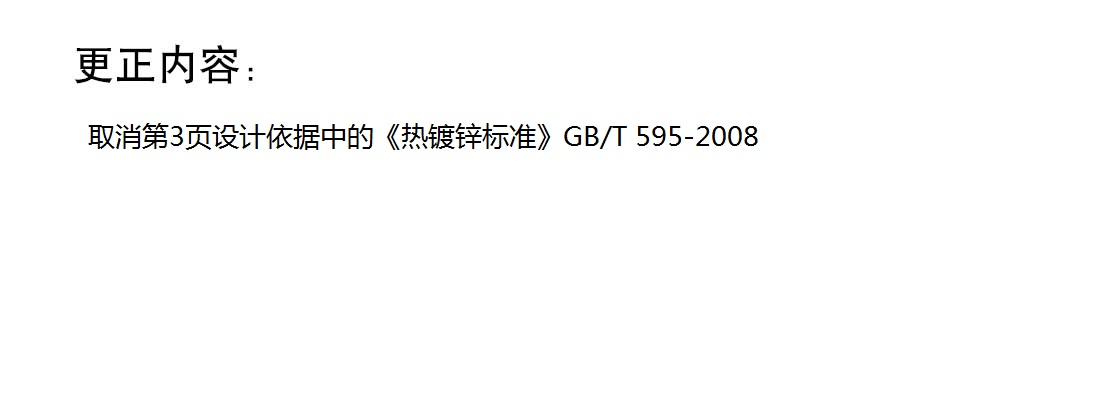

更正信息
