14ST201-3：地鐵工程機電設備系統重點施工工藝--車站設備及軌道
- 圖集編號
- 14ST201-3
- 圖集名稱
- 地鐵工程機電設備系統重點施工工藝--車站設備及軌道
- 主編單位
- 北京市軌道交通建設管理有限公司
- 鐵科院（北京）工程咨詢有限公司
- 第二炮兵工程設計研究院
內容簡介
本圖集適用于新建、改建、擴建的地鐵工程機電設備車站設備及軌道的重點施工做法，可供設計、審圖、監理、施工及驗收人員使用。
主要內容包括地鐵工程站臺門、安檢設備、人防信號、自動扶梯、軌道、疏散平臺等設備的安裝。
本圖集為首次編制的地鐵工程機電設備系統重點施工工藝系列圖集之一，用于指導地鐵工程中車站設備及軌道的設計、審圖、監理、施工及驗收。圖集以現有的國家相關技術、施工和驗收規范為依據，充分結合地鐵工程設備系統的通用施工工藝特點，編制的內容與現行各施工驗收規范規定內容保持一致。圖集可供施工單位照圖施工，驗收人員照圖驗收，部分可供設計及教學人員參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 站臺門 | |
| 站臺門車站整體安裝圖 | 4 |
| 站臺門整體限界要求圖 | 5 |
| 站臺門整體結構安裝圖 | 6 |

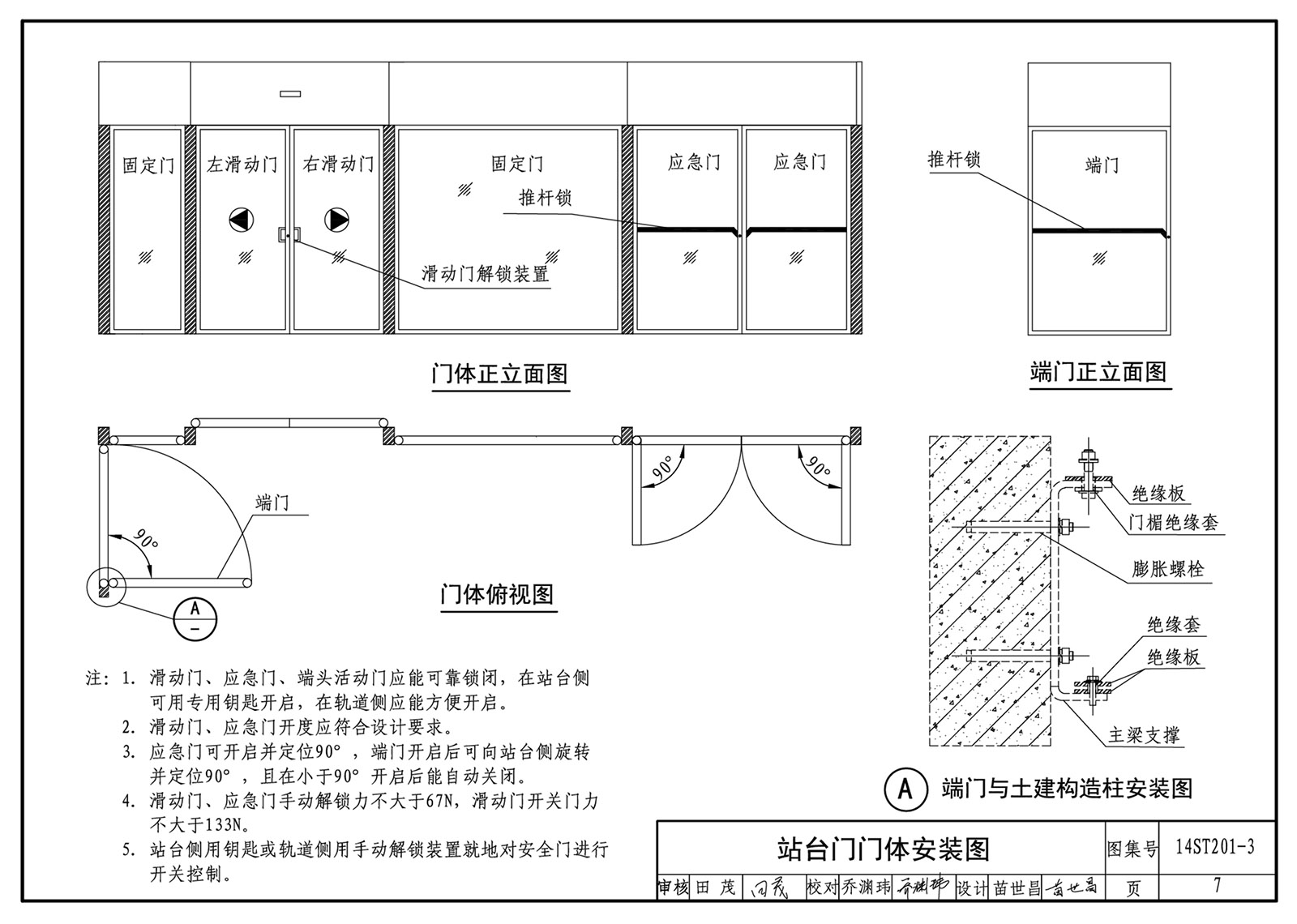

| 站臺門門體安裝圖 | 7 |
| 站臺門立柱安裝圖 | 8 |
| 站臺門門檻安裝圖 | 9 |
| 站臺門站臺絕緣層敷設圖 | 10 |
| 站臺門電氣開關安裝圖 | 11 |
| 站臺門門機安裝要求圖 | 12 |
| 站臺門設備房設備柜安裝圖 | 13 |
| 站臺門整體結構變形縫處理要求圖 | 14 |
| 安檢設備 | |
| 通道式X射線安全檢查設備安裝圖 | 15 |
| 人防信號 | |
| 人防信號系統說明 | 16 |

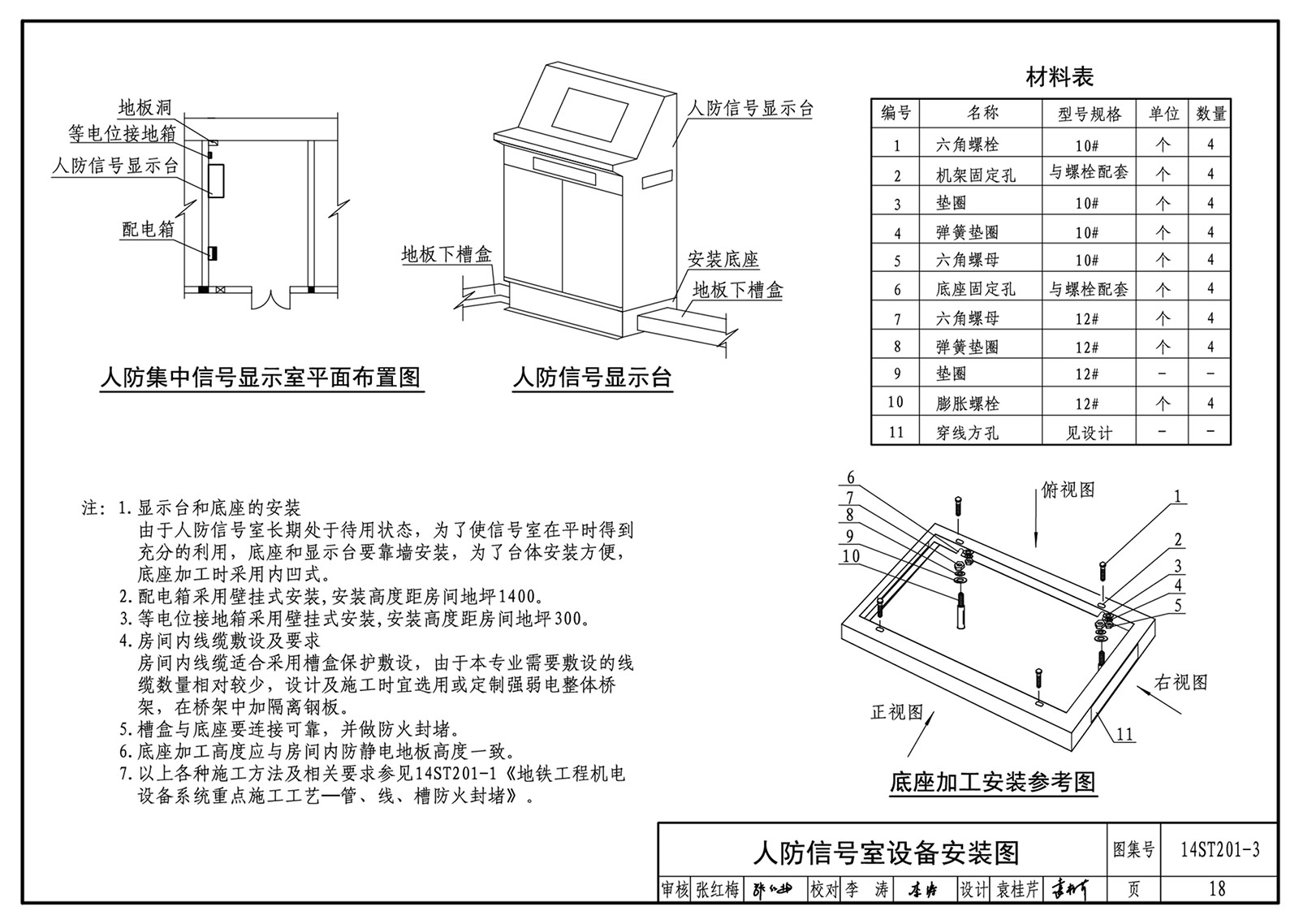

| 人防信號室設備安裝圖 | 18 |
| 出入口人防門就地信號箱安裝位置圖 | 19 |
| 通風道就地控制柜安裝位置圖 | 20 |
| 區間隔斷門就地信號箱安裝位置圖 | 21 |
| 出入線段人防門就地信號箱安裝位置圖 | 22 |
| 車站人防門開到位行程開關安裝圖 | 23 |
| 車站人防門關到位行程開關安裝圖 | 24 |
| 區間隔斷門開到位行程開關安裝圖 | 25 |
| 區間隔斷門關到位行程開關安裝圖 | 26 |
| 出入線段人防門開到位行程開關安裝圖 | 27 |
| 出入線段人防門關到位行程開關安裝圖 | 28 |
| 出入口人防信號管線敷設圖 | 29 |
| 通風道人防信號管線敷設圖 | 30 |
| 人防防護段纜線穿墻要求圖 | 31 |
| 人防防護段水管穿墻要求圖 | 32 |
| 門框墻及密閉隔墻預埋套管封堵措施圖 | 33 |
| 電扶梯 | |

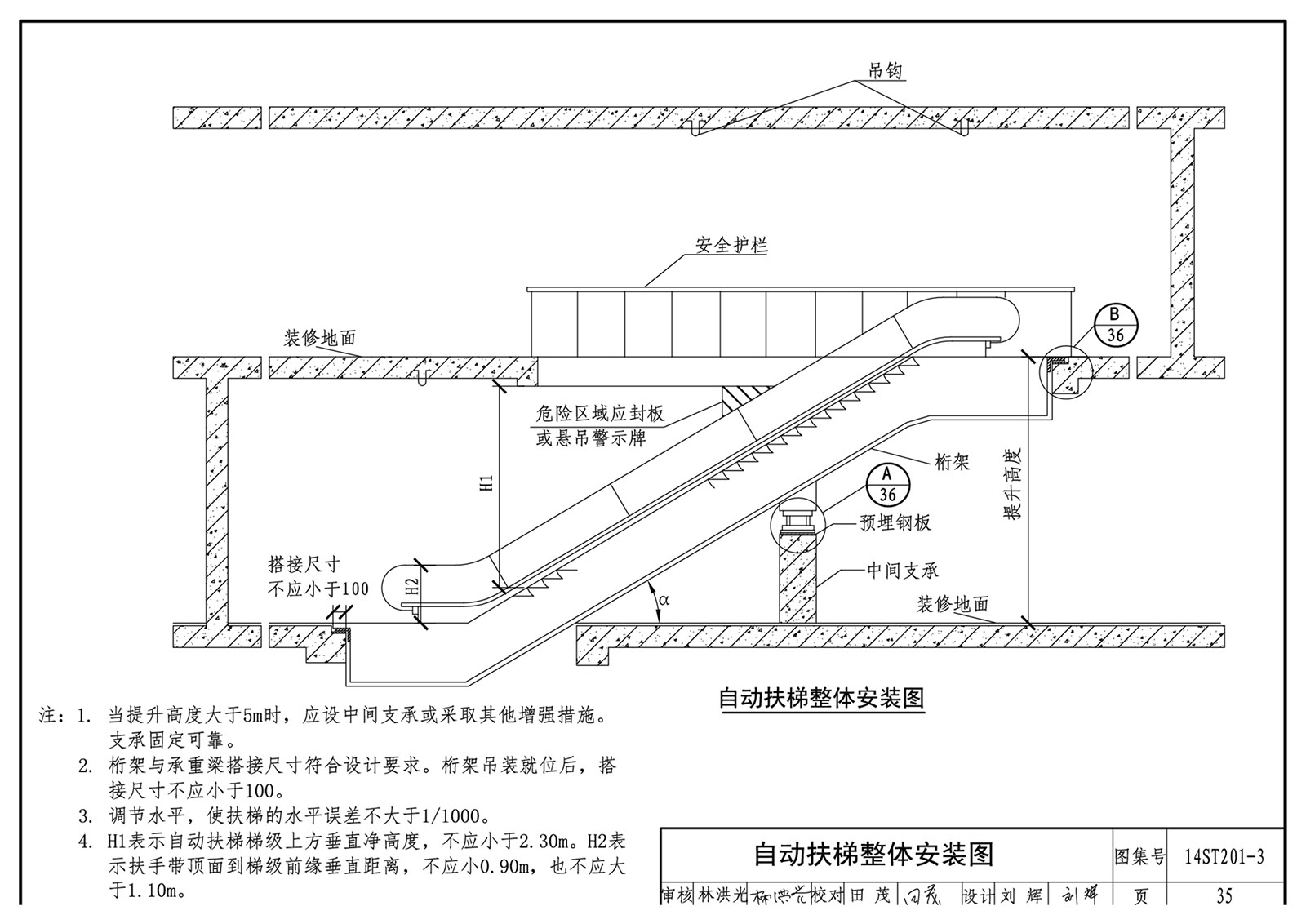

| 自動扶梯整體安裝圖 | 35 |
| 桁架安裝重點工藝圖 | 36 |
| 扶手帶安裝重點工藝圖 | 37 |
| 自動扶梯梯級組裝圖 | 38 |
| 自動扶梯外裝飾安裝圖 | 39 |
| 無機房電梯安裝布置圖 | 40 |
| 無機房電梯轎廂安裝圖 | 41 |
| 無機房電梯導軌安裝圖 | 42 |
| 無機房電梯底坑圖 | 43 |
| 無機房電梯鋼絲繩安裝圖 | 44 |
| 車輛段工藝設備 | |
| 地下固定式架車機布置圖 | 45 |
| 地下固定式架車機安裝坑結構圖 | 46 |
| 地下固定式架車機安裝坑節點圖 | 47 |
| 移車臺安裝布置圖 | 48 |
| 移車臺安裝節點圖 | 49 |
| 轉向架升降工作臺安裝圖 | 50 |
| 轉向架升降工作臺安裝基礎圖 | 51 |
| 洗車機總體布局圖 | 52 |
| 洗車機刷組安裝基礎圖 | 53 |
| 洗車機孔、溝蓋板安裝圖 | 54 |
| 不落輪鏇床土建接口圖 | 55 |
| 不落輪鏇床布局圖 | 56 |
| 不落輪鏇床活動軌道安裝圖 | 57 |
| 軌道 | |

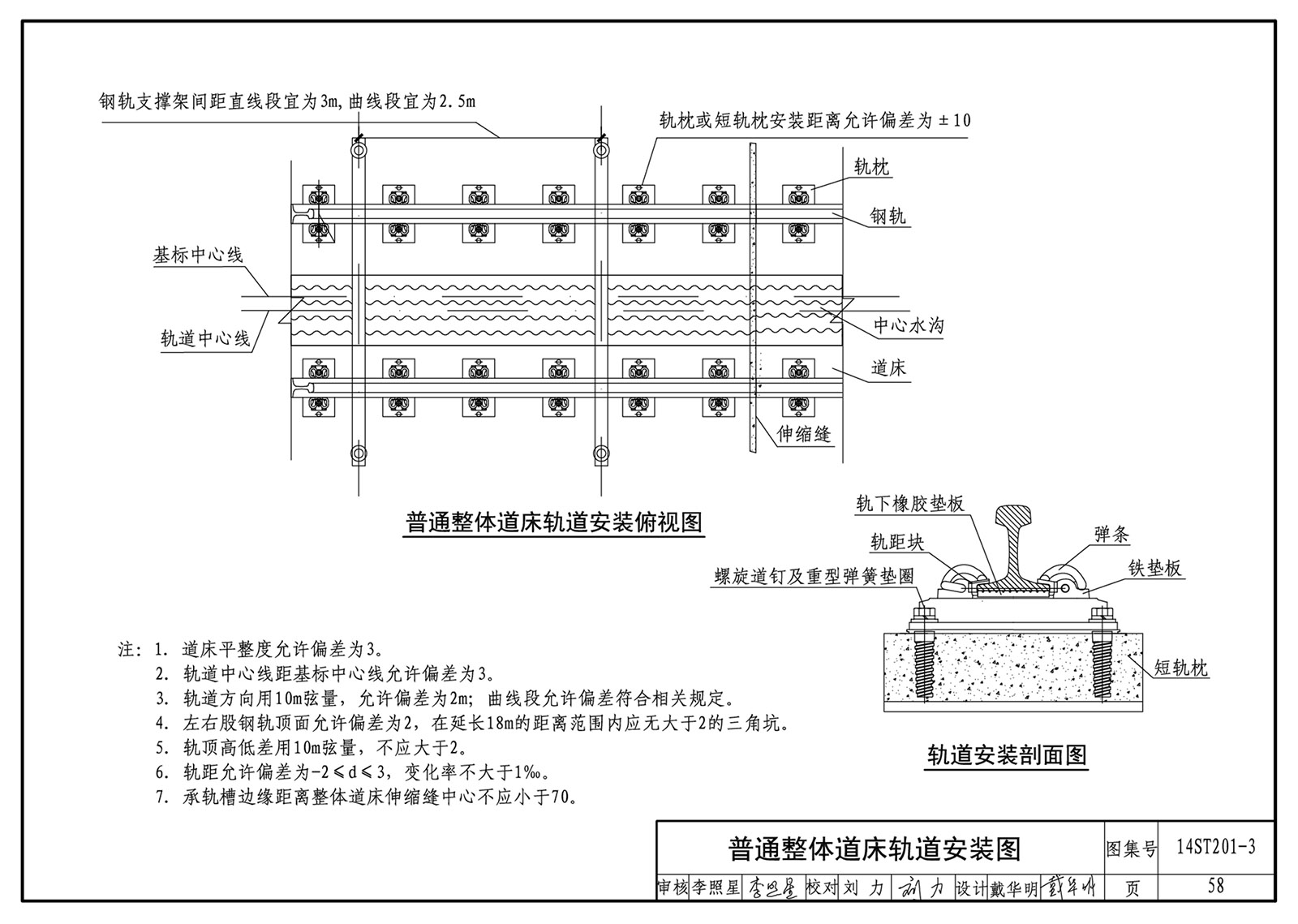

| 普通整體道床軌道安裝圖 | 58 |
| 彈簧浮置板軌道安裝圖 | 59 |
| 梯形軌枕安裝圖 | 60 |
| 轉轍部位安裝圖 | 61 |
| 轍叉部位安裝圖 | 62 |
| 鋼軌接頭、焊頭安裝要求圖 | 63 |
| 滑移式液壓緩沖擋車器安裝圖 | 64 |
| 過軌管線預埋預留安裝圖 | 65 |
| 疏散平臺 | |
| 疏散平臺總體安裝圖 | 66 |
| 圓形斷面疏散平臺安裝圖 | 67 |
| 矩形斷面疏散平臺安裝圖 | 68 |
