14ST201-2：地鐵工程機電設備系統重點施工工藝--給排水、通風與空調系統
- 圖集編號
- 14ST201-2
- 圖集名稱
- 地鐵工程機電設備系統重點施工工藝--給排水、通風與空調系統
- 主編單位
- 中鐵電氣化局集團北京建筑工程有限公司
- 北京中景昊天工程設計有限公司
- 北京市建設工程安全質量監督總站
內容簡介
本圖集適用于新建、改建、擴建的地鐵工程機電設備給排水、通風與空調系統的重點施工做法，可供設計、審圖、監理、施工及驗收人員使用。
主要內容包括：地鐵工程室內給水、排水、熱水、衛生設備、消火栓系統、風管閥部件、通風與空調設備、空調制冷系統、防腐與絕熱等的安裝。
本圖集為首次編制的地鐵工程機電設備系統重點施工工藝系列圖集之一，用于指導地鐵工程中給排水、通風與空調系統的設計、審圖、監理、施工及驗收。圖集以現有的國家相關技術、施工和驗收規范為依據，充分結合地鐵工程設備系統的通用施工工藝特點，編制的內容與現行各施工驗收規范規定內容保持一致。圖集可供施工單位照?qǐng)D施工，驗收人員照?qǐng)D驗收，部分可供設計及教學人員參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 5 |
| 給排水系統 | |
| 給排水系統說明 | 6 |
| 管道支吊架安裝 | |

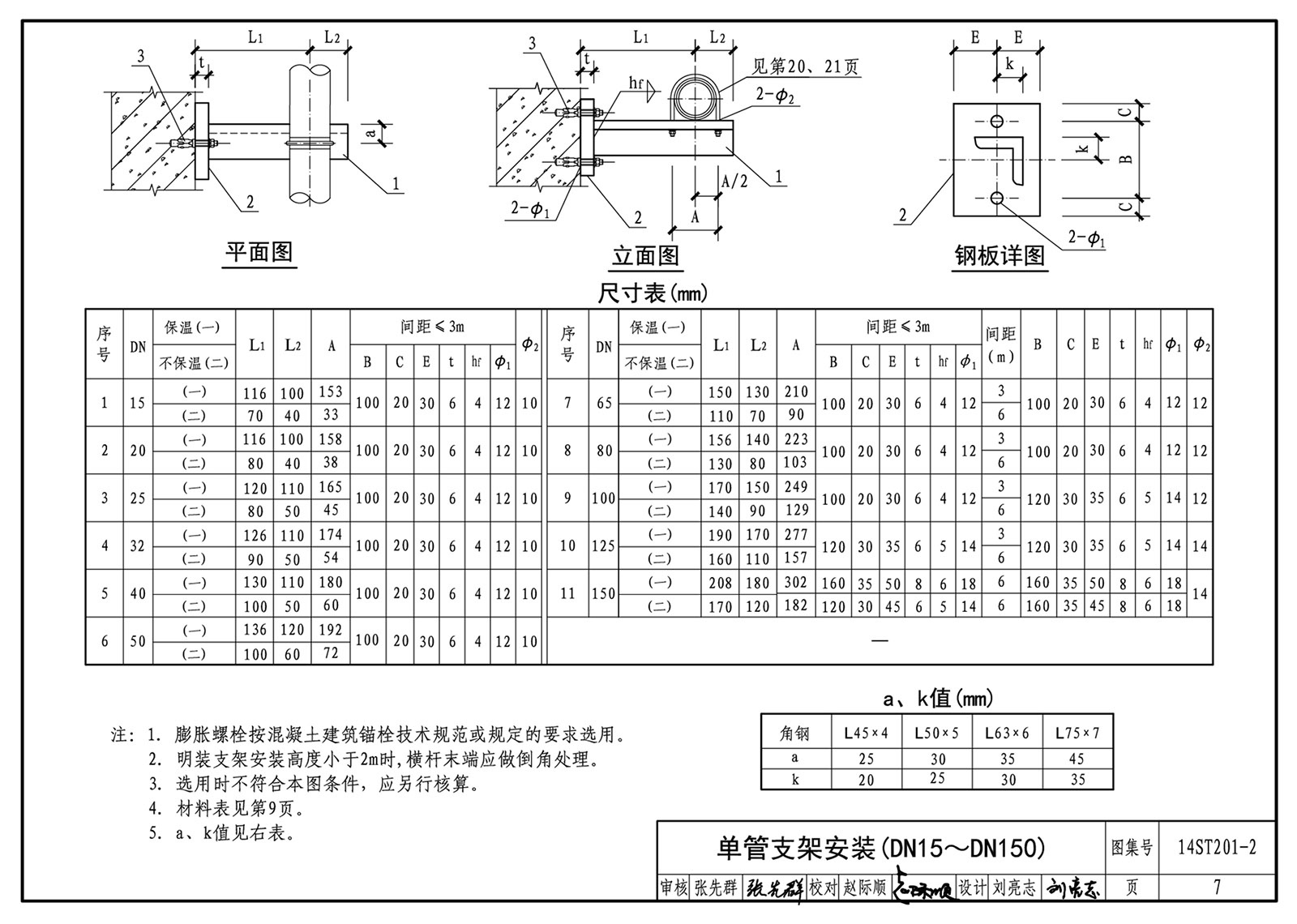

| 單管支架安裝（DN15～DN150） | 7 |
| 單管支架安裝（DN200～DN400） | 8 |
| 單管支架安裝表 | 9 |
| 雙管直接安裝（DN15～DN150） | 10 |
| 雙管支架安裝（DN200～DN400） | 11 |
| 雙管支架安裝材料表 | 12 |
| 單管固定支架安裝（DN32～DN125） | 13 |
| 單管固定支架安裝（DN150～DN250） | 14 |
| 單管吊架安裝 | 15 |
| 雙管吊架安裝 | 16 |
| 穿樓板管道支架安裝（DN100～DN150） | 17 |
| 穿樓板管道支架安裝（DN200～DN300） | 18 |
| 水平管道支座安裝 | 19 |
| 不保溫管卡詳圖 | 20 |
| 保溫管卡詳圖 | 21 |
| 區間消防管道支架布置圖 | 22 |
| 區間消防管道支架 | 23 |
| 區間消防管道加強型接口支架安裝 | 24 |
| 區間消防管道加強型接口支架詳圖 | 25 |
| 區間消防管道加強型接地支架安裝 | 26 |
| 區間消防管道加強型接地支架詳圖 | 27 |
| 管道安裝 | |
| 管道螺紋連接 | 28 |
| 管道溝槽連接 | 29 |
| 鋼塑復合管法蘭連接 | 30 |
| 球磨鑄鐵管承插連接 | 31 |
| PPR管熱熔連接 | 32 |
| PVC-U管粘結連接 | 33 |
| PE雙壁波紋管承插連接 | 34 |
| 區間消防過軌管安裝 | 35 |
| 管道設備部件安裝 | |

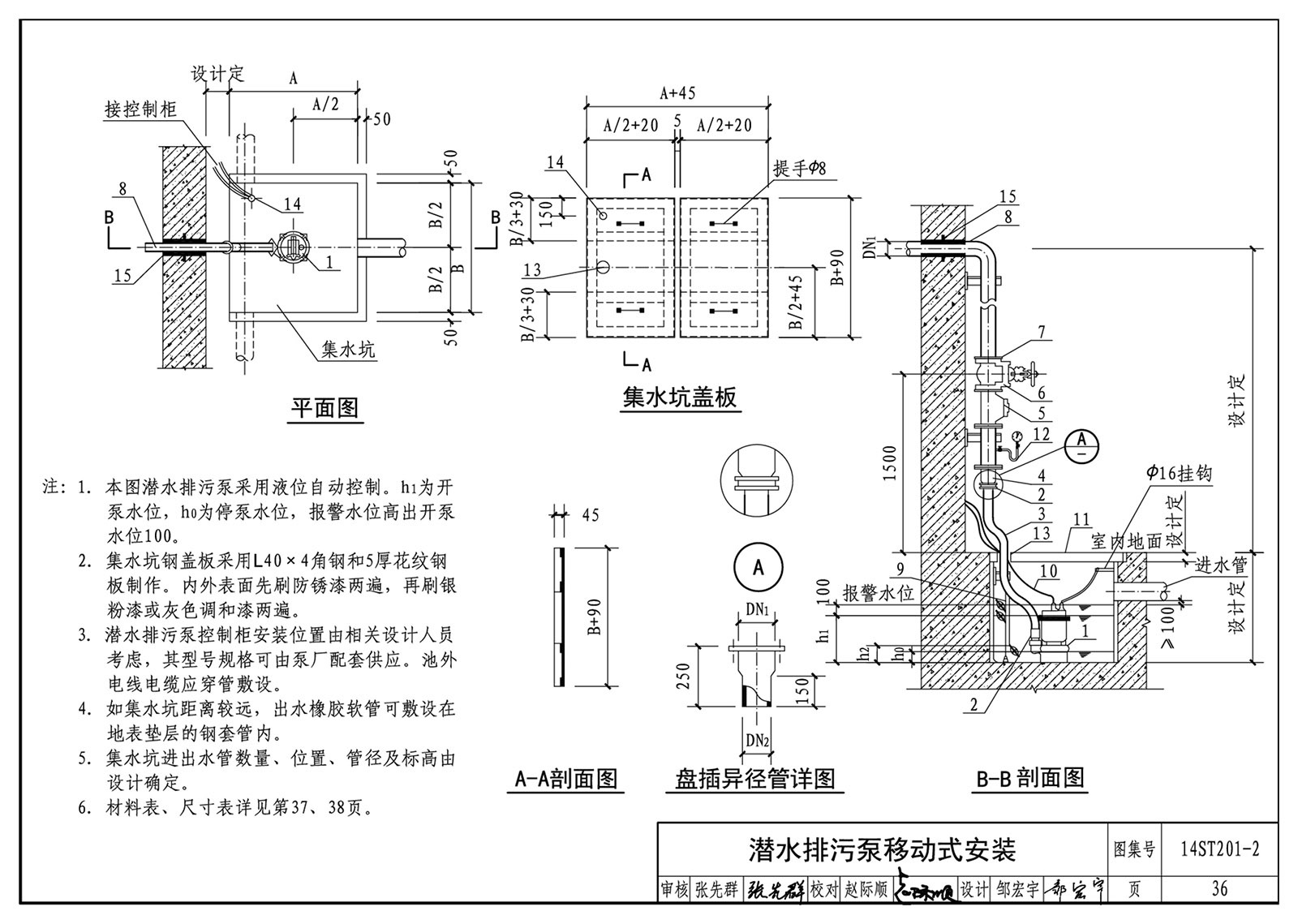

| 潛水排污泵移動式安裝 | 36 |
| 潛水排污泵移動式安裝材料表 | 37 |
| 潛水排污泵移動式安裝尺寸表 | 38 |
| 潛水排污泵雙泵固定自耦式安裝 | 39 |
| 潛水排污泵雙泵固定自耦式安裝材料表 | 40 |
| 簽署排污泵雙泵固定自耦式安裝尺寸表 | 41 |
| 螺紋連接倒流防止器室內安裝 | 42 |
| 法蘭連接倒流防止器室內安裝 | 43 |
| 區間消防快拆防脹限位器安裝 | 44 |
| 管道彎頭防脫器安裝 | 45 |
| 剛性防水套管安裝 | 46 |
| A型柔性防水套管安裝 | 47 |
| B型柔性防水套管安裝 | 48 |
| 防水套管尺寸表 | 49 |
| 管道保溫 | |

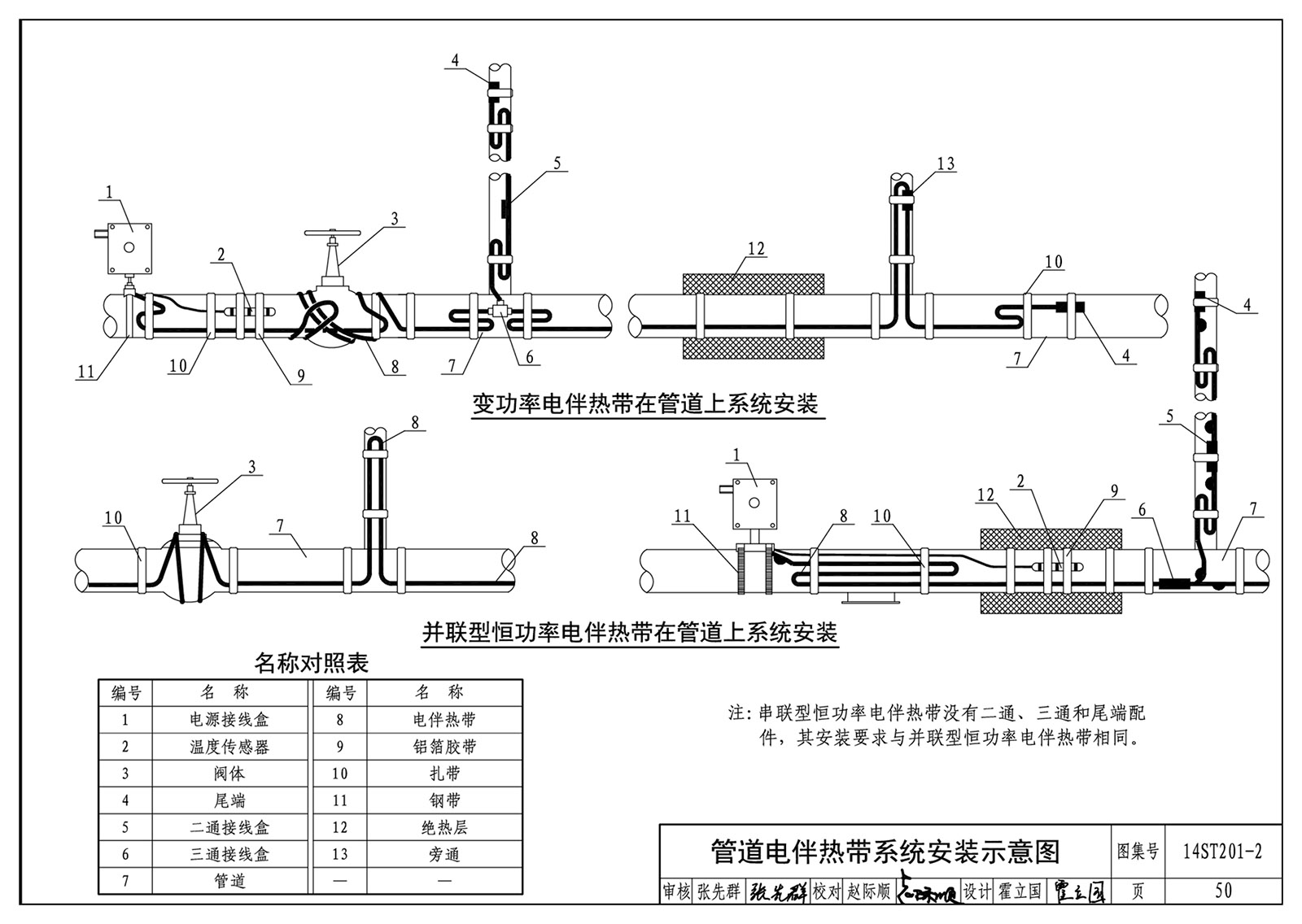

| 管道電伴熱帶系統安裝示意圖 | 50 |
| 管道電伴熱帶安裝位置圖 | 51 |
| 管道電伴熱帶纏繞安裝圖 | 52 |
| 閥門、三通的電伴熱帶安裝位置圖 | 53 |
| 電伴熱帶纏繞法蘭和彎頭安裝圖 | 54 |
| 平壁設備及接管電伴熱帶安裝 | 55 |
| 金屬保護層管道保溫結構圖 | 56 |
| 法蘭、閥門保溫結構圖 | 57 |
| 平壁設備保溫結構圖 | 58 |
| 區間消防管道保溫結構圖 | 59 |
| 消防設施安裝 | |
| 帶滅火器組合式消火栓箱安裝 | 60 |
| 薄型帶滅火器組合式消火栓箱安裝 | 61 |
| 室外地上式消火栓安裝（閥門井式 支管深裝） | 62 |
| 室外地上式消火栓安裝材料表（閥門井式 支管深裝） | 63 |
| 室外地下式消火栓安裝（閥門井式 支管深裝） | 64 |
| 地上式消防水泵接合器安裝（頂面不過汽車） | 65 |
| 地上式消防水泵接合器安裝詳圖（頂面不過汽車） | 66 |
| 地下式消防水泵接合器安裝（頂面可過汽車） | 67 |
| 地下式消防水泵接合器安裝詳圖（頂面可過汽車） | 68 |
| 衛生器具安裝 | |

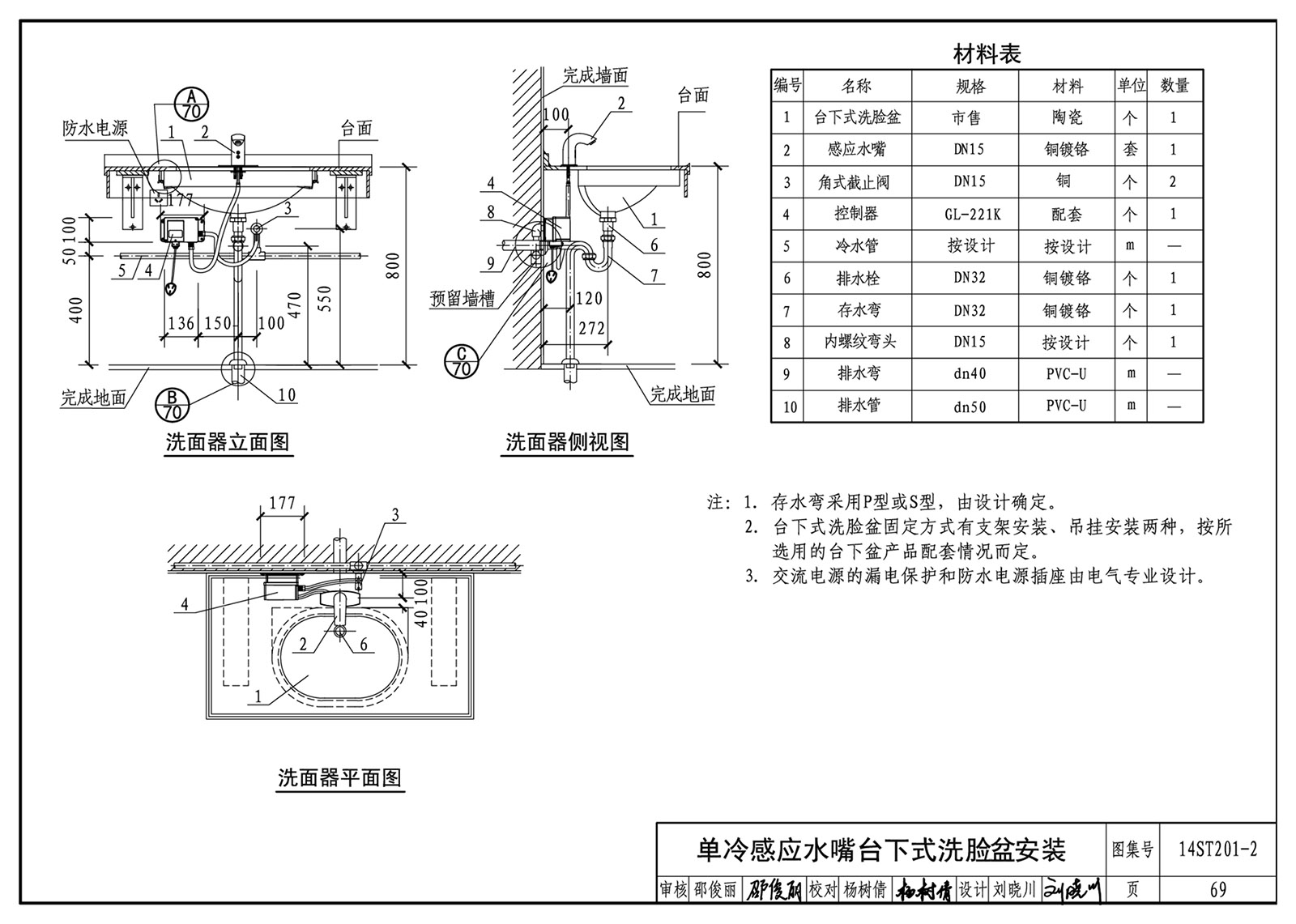

| 單冷感應水嘴臺下式洗臉盆安裝 | 69 |
| 單冷感應水嘴臺下式洗臉盆安裝詳圖 | 70 |
| 自動感應一體壁掛式小便器安裝 | 71 |
| 埋入式感應沖洗閥蹲式大便器安裝 | 72 |
| 感應式?jīng)_洗閥殘疾人用坐便器安裝 | 73 |
| 通風空調系統 | |
| 通風空調系統說明 | 74 |
| 風管支吊架安裝 | |

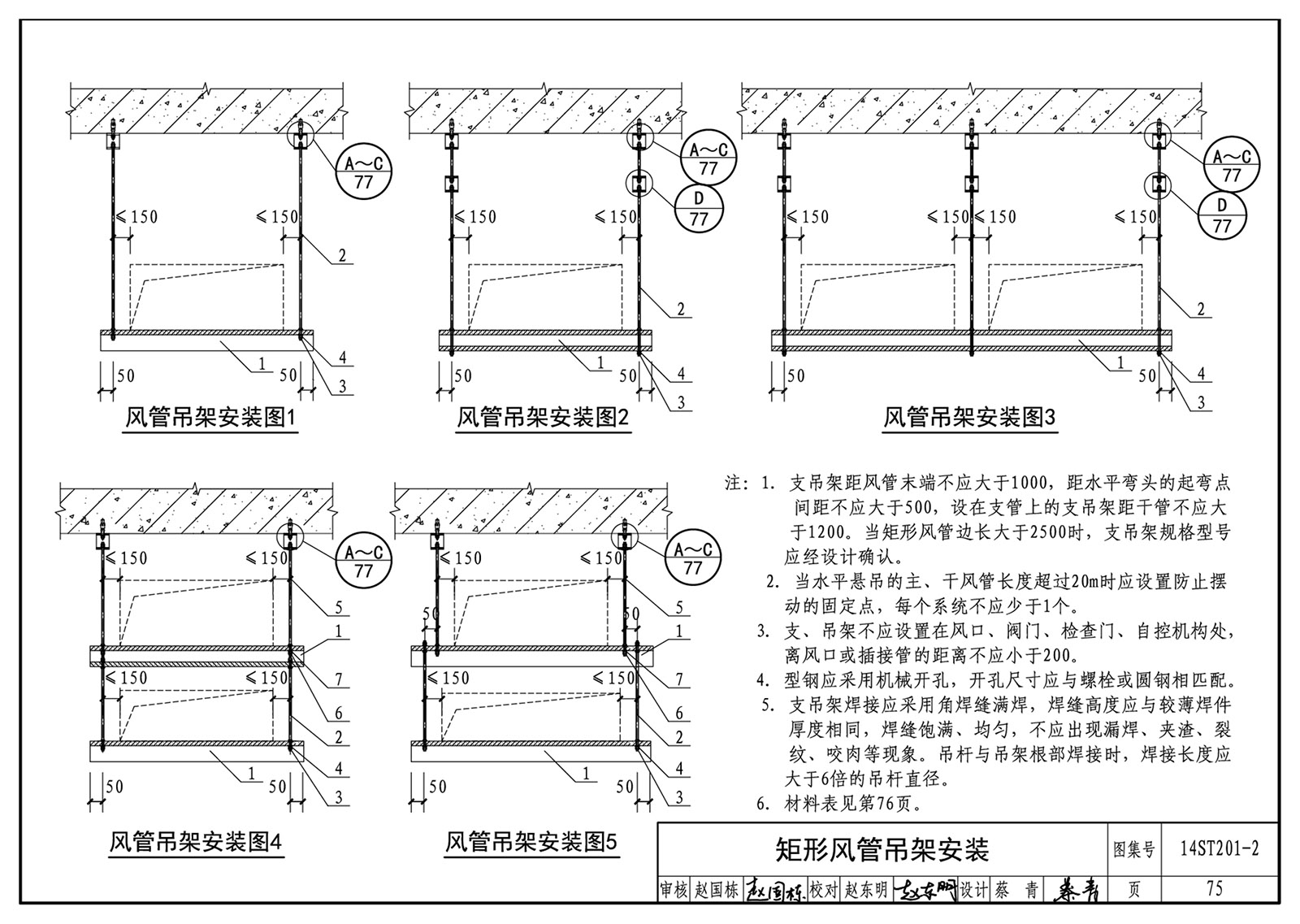

| 矩形風管吊架安裝 | 75 |
| 矩形風管吊架安裝材料表 | 76 |
| 風管吊架安裝根部做法 | 77 |
| 矩形風管防晃支吊架安裝 | 78 |
| 軌頂排熱風管固定支架安裝 | 79 |
| 風管安裝 | |
| 風管穿變形縫、防火墻做法 | 80 |
| 風管穿樓板做法 | 81 |
| 風管與土建風道連接 | 82 |
| 軌頂排熱風管與結構風道連接 | 83 |
| 風管支管段防火板包覆 | 84 |
| 風管特殊部位防火板包覆 | 85 |
| 風管閥部件安裝 | |

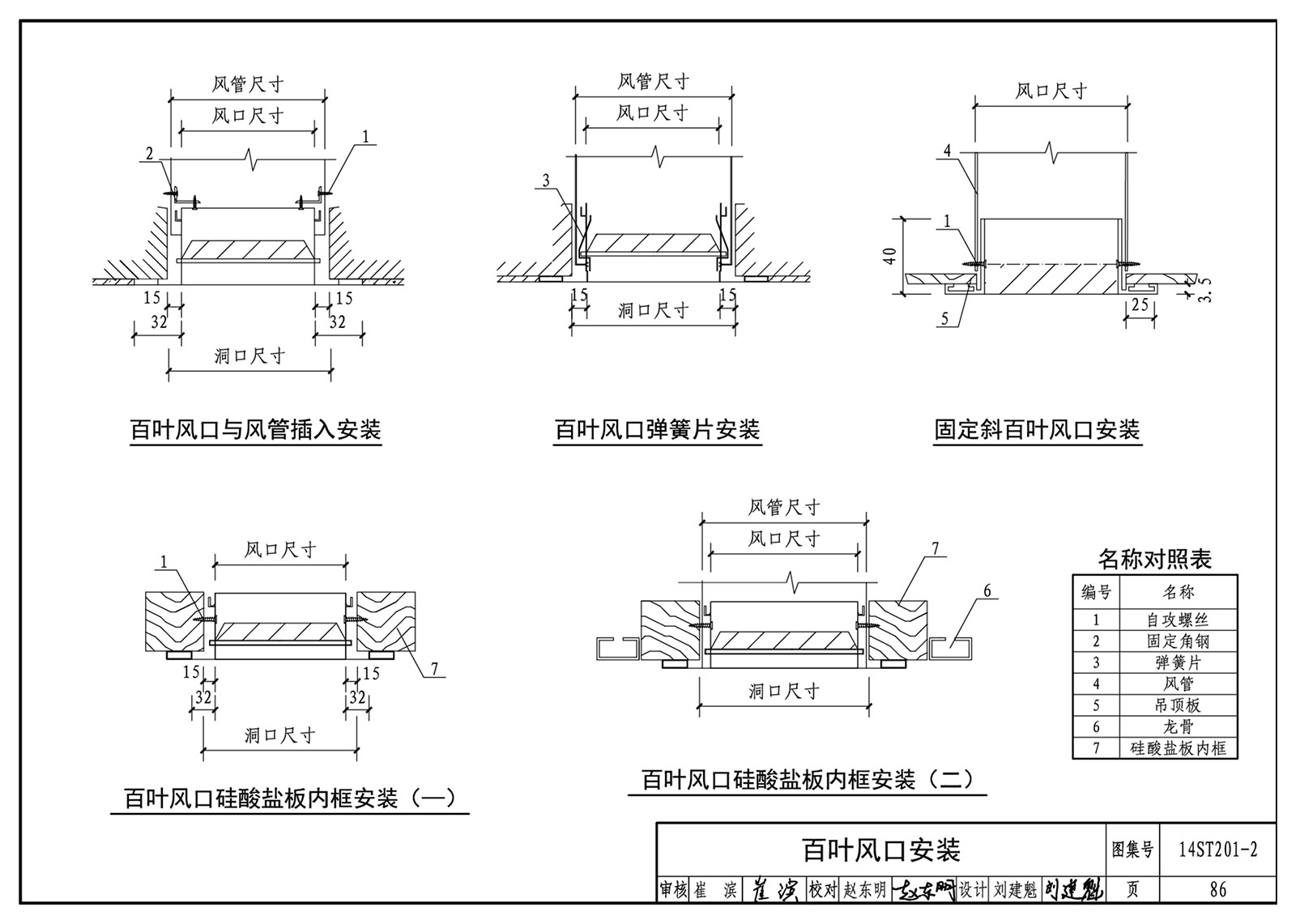

| 百葉風口安裝 | 86 |
| 散流器安裝 | 87 |
| 軌底排熱風口安裝 | 88 |
| 軌頂排熱風口安裝 | 89 |
| 單體風閥安裝 | 90 |
| 防火閥安裝 | 91 |
| 余壓閥安裝 | 92 |
| 水平電動組合風閥安裝 | 93 |
| 立式電動組合風閥有梁安裝 | 94 |
| 立式電動組合風閥無梁安裝 | 95 |
| 矩形風管保溫 | 96 |
| 通風設備安裝 | |
| 車站風機安裝 | 97 |
| 車站風機安裝材料表 | 99 |
| 射流風機吊裝 | 100 |
| 射流風機馬蹄形隧道側壁安裝 | 101 |
| 射流風機矩形隧道側壁安裝 | 102 |
| 隧道TVF風機落地安裝 | 103 |
| 空調機組安裝 | 104 |
| 空調機組冷凝水排水水封 | 105 |
| 表冷器安裝 | 106 |
| 空調水管道及閥部件安裝 | |
| 空調機房單管支吊架安裝 | 107 |
| 空調機房奪冠支吊架安裝 | 108 |
| 內襯不銹鋼復合管道連接 | 109 |
| 波紋補償器安裝 | 110 |
| 彈簧壓力表安裝 | 111 |
| 排氣閥安裝 | 112 |
| 水管壓差傳感器安裝 | 113 |
| 空調水設備安裝 | |
| 分集水器安裝 | 114 |
| 冷凍、冷卻水系統物化全效水處理器安裝 | 115 |
| 冷卻水系統物化旁流水處理器安裝 | 116 |
| 多聯式空調系統安裝 | |
| 多聯式空調機室內機安裝 | 117 |
| 多聯式空調機室內機安裝詳圖 | 118 |
| 制冷劑管道安裝 | 119 |
| 室外機安裝 | 120 |
| 綜合管線系統 | |
| 綜合管線系統說明 | 121 |
| 綜合管線敷設剖面 | 122 |
| 綜合管線用槽鋼、錨栓 | 123 |
| 綜合管線用普通連接件 | 124 |
| 綜合管線用加強型連接件 | 125 |
| 綜合管線用保溫管卡 | 126 |
| 綜合管線用不保溫管卡 | 127 |
