14ST201-1：地鐵工程機電設備系統重點施工工藝--管、線、槽防火封堵
- 圖集編號
- 14ST201-1
- 圖集名稱
- 地鐵工程機電設備系統重點施工工藝--管、線、槽防火封堵
- 主編單位
- 北京市軌道交通建設管理有限公司
- 北京市建設工程安全質量監督總站
- 中鐵一局集團建筑安裝工程有限公司
內容簡介
本圖集適用于新建、改建、擴建的地鐵工程機電設備管、線、槽防火封堵的重點施工做法，可供設計、審圖、監理、施工及驗收人員使用。
主要內容包括：地鐵工程配管、電纜電線、電纜橋架的安裝及其防火封堵的做法和工藝要求。配管部分包括不同管材的明、暗配方式、連接方法及施工工藝要求。電線電纜部分包括電纜支架制作安裝、線纜沿支架、穿管、埋地敷設方式及電纜頭的制作安裝方法及其安裝要求。電纜橋架部分包括線槽沿地面、墻面、支架敷設；線槽與箱、柜，線槽與線槽、線槽與支架、線槽與鋼管連接；線槽過伸縮縫、線槽穿墻、板時的防火封堵方法與施工工藝要求。
本圖集為首次編制的地鐵工程機電設備系統重點施工工藝系列圖集之一，用于指導地鐵工程中管、線、槽防火封堵的設計、審圖、監理、施工及驗收。圖集以現有的國家相關技術、施工和驗收規范為依據，充分結合地鐵工程設備系統的通用施工工藝特點，編制的內容與現行各施工驗收規范規定內容保持一致。圖集可供施工單位照圖施工，驗收人員照圖驗收，部分可供設計及教學人員參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 電氣配管 | |
| 電氣配管施工要點 | 4 |
| 鍍鋅鋼管明配線做法 | 6 |
| 吊頂內鍍鋅鋼管敷設 | 9 |
| 鍍鋅鋼管沿墻穿樓板明敷 | 10 |
| 區間鍍鋅鋼管明配線做法 | 11 |

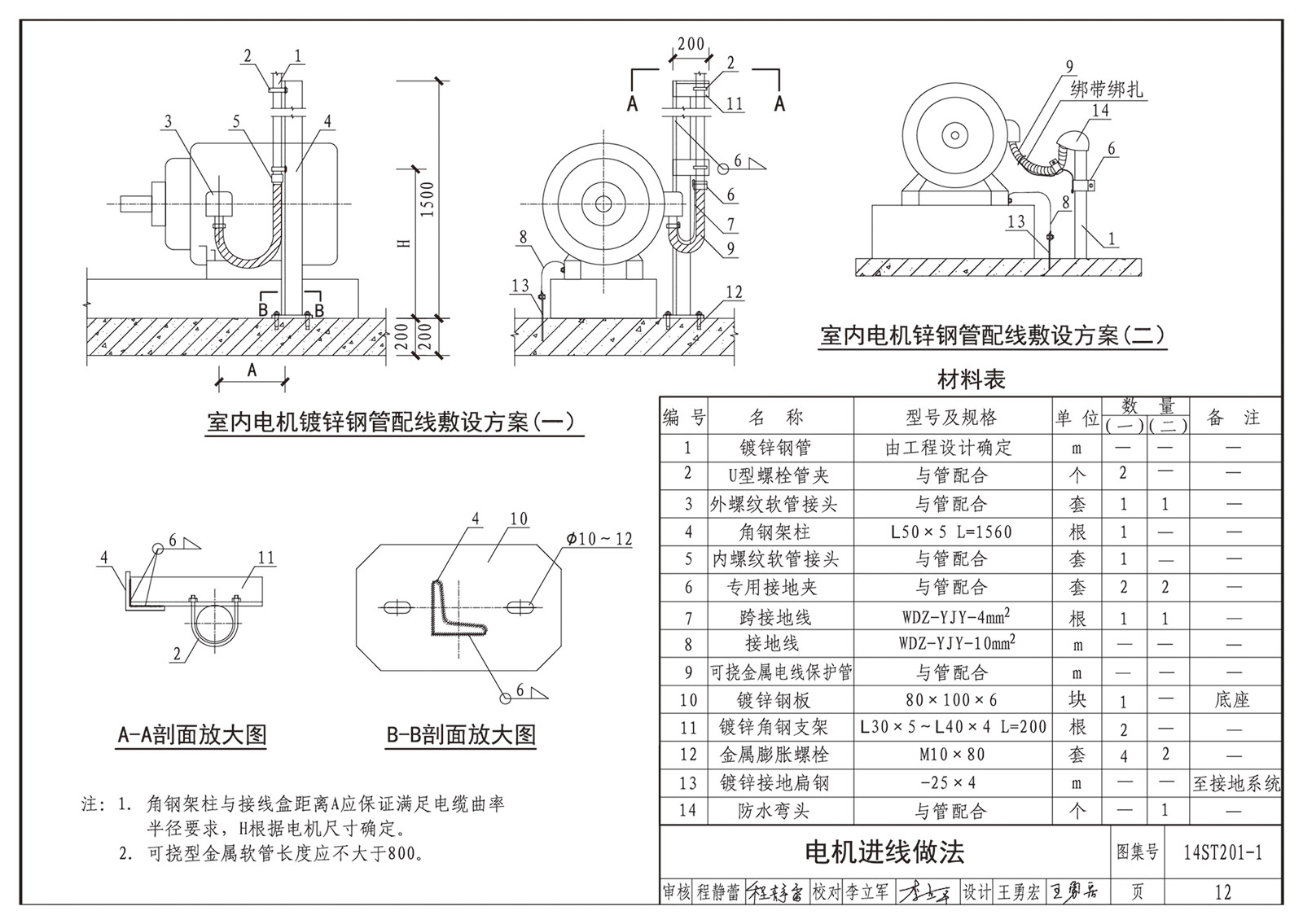

| 電機進線做法 | 12 |
| 配電箱進出線穿鍍鋅鋼管暗敷 | 14 |
| 配電裝置進出線穿鍍鋅鋼管明敷 | 15 |
| 插座、開關進線穿鍍鋅鋼管暗敷 | 16 |
| 管線過伸縮沉降縫做法 | 17 |
| 可曲撓金屬電線保護管過伸縮沉降縫做法 | 18 |
| 鍍鋅鋼管連接安裝 | 19 |
| 鍍鋅鋼管與接線盒連接安裝 | 20 |
| 硬質阻燃塑料管明敷 | 21 |
| 電纜電線 | |
| 電纜電線施工要點 | 23 |

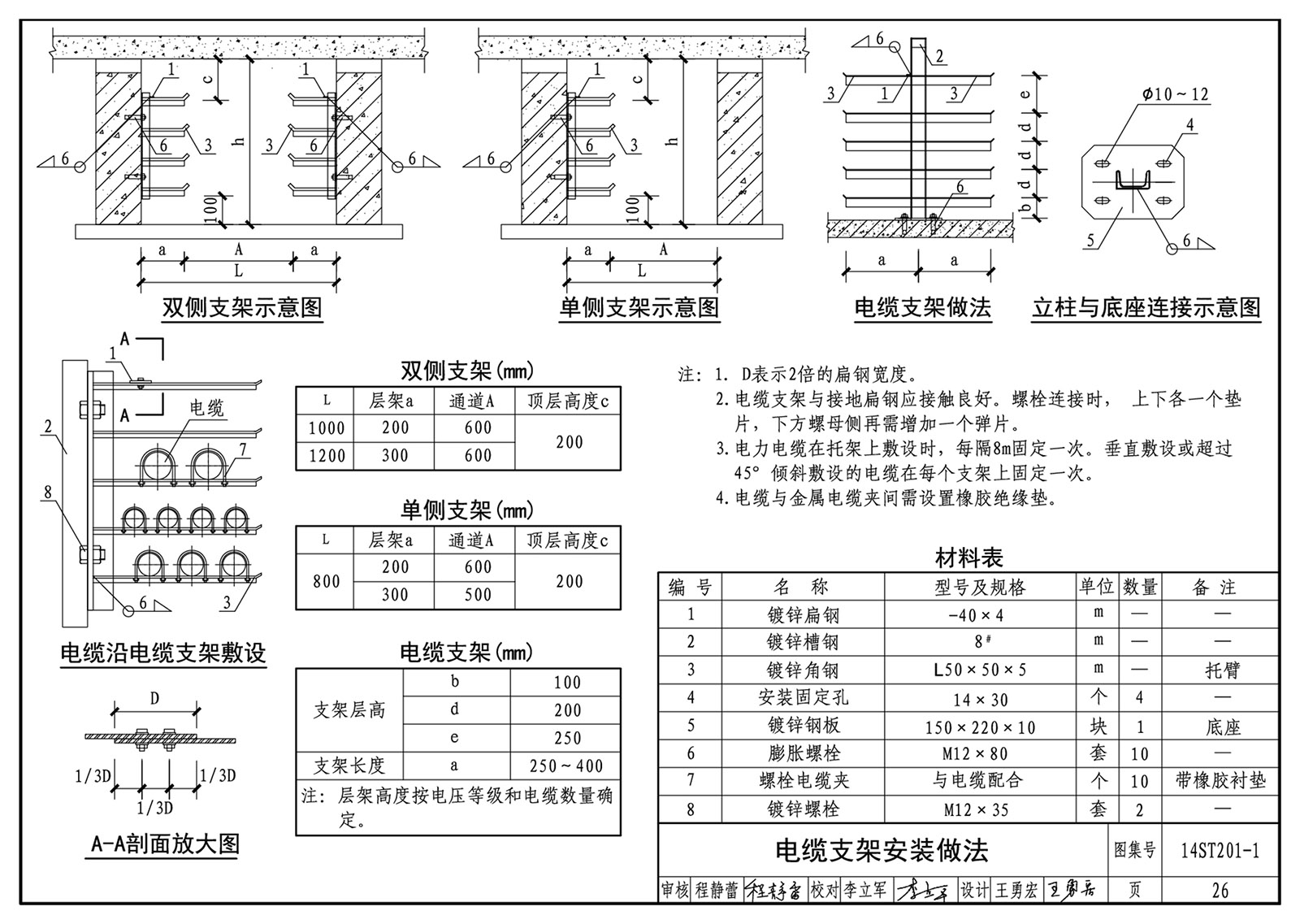

| 電纜支架安裝做法 | 26 |
| 熱縮型塑料絕緣電纜終端頭 | 27 |
| 預制分支電力電纜安裝 | 28 |
| 電力電纜過伸縮沉降縫做法 | 29 |
| 槽盒 | |
| 槽盒安裝施工要點 | 30 |

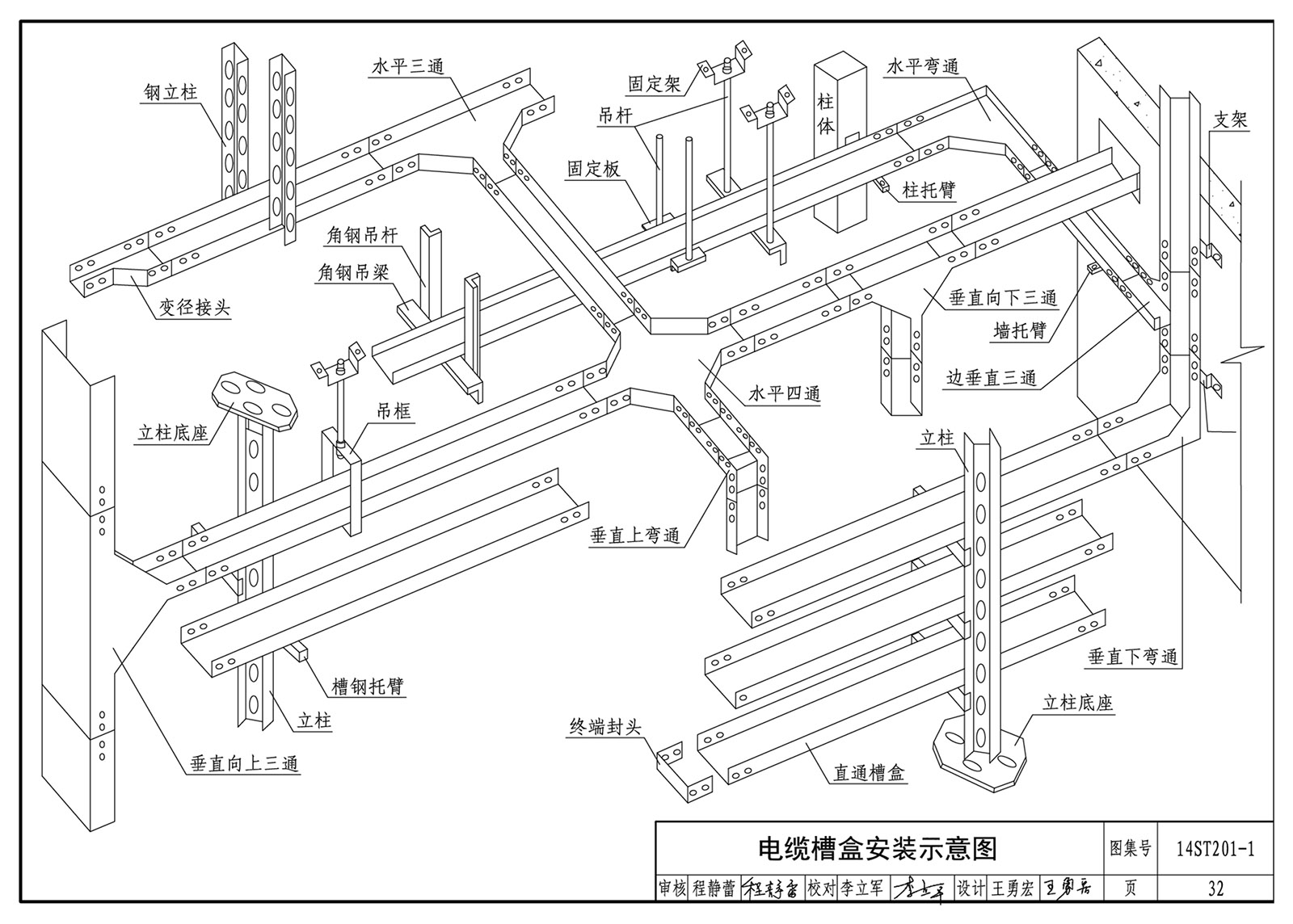

| 電纜槽盒安裝示意圖 | 32 |
| 金屬槽盒懸吊式交錯安裝 | 33 |
| 金屬槽盒直線段連接做法 | 34 |
| 槽盒在彩鋼板屋頂下吊裝 | 35 |
| 金屬槽盒過伸縮縫安裝 | 36 |
| 地面金屬槽盒安裝 | 37 |
| 金屬槽盒引線安裝方法 | 39 |
| 電纜梯架沿墻安裝 | 40 |
| 電氣豎井內電纜梯架垂直安裝 | 41 |
| 電纜槽盒水平架空安裝 | 42 |
| 電纜槽和懸吊式安裝 | 43 |
| 金屬槽盒與配電箱、柜連接做法 | 44 |
| 金屬槽盒、鍍鋅鋼管在裝配式支吊架上的安裝 | 45 |
| 防火封堵 | |
| 防火封堵施工要點 | 46 |

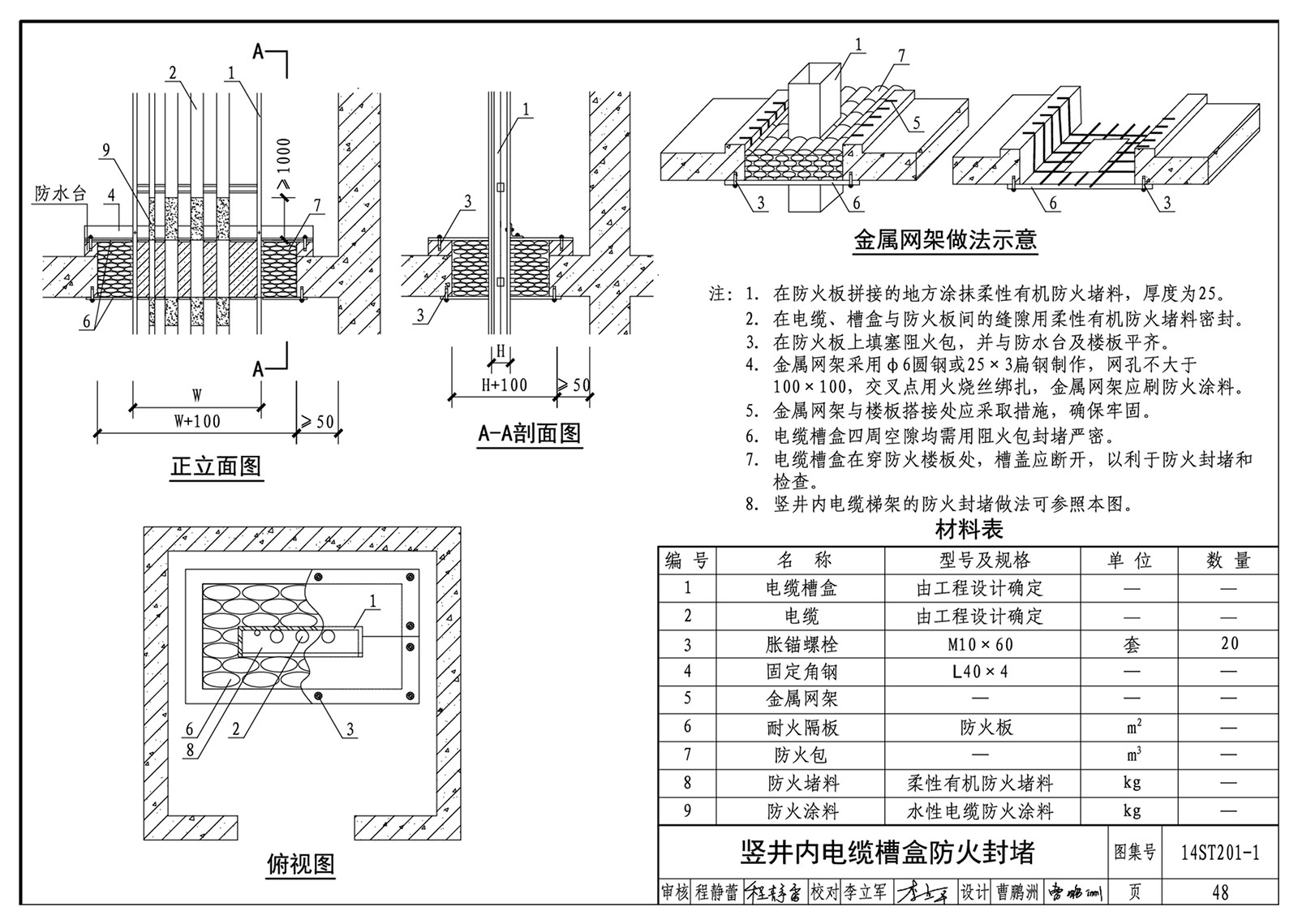

| 豎井內電纜槽盒防火封堵 | 48 |
| 電纜槽盒穿墻孔防火封堵 | 49 |
| 電纜/電纜槽盒穿墻體防火封堵 | 50 |
| 電纜(帶槽盒)穿墻體/樓板防火封堵 | 51 |
| 接地干線穿墻或樓板防火封堵 | 52 |
| 電氣柜(屏)底部防火封堵 | 53 |
| 配電柜(屏)進線防火封堵 | 54 |
| 風管穿墻體防火封堵 | 55 |
| 金屬水管(無保溫棉)穿墻體防火封堵 | 56 |
樣張
