14K207：管道、設備防腐蝕設計與施工
- 圖集編號
- 14K207
- 圖集名稱
- 管道、設備防腐蝕設計與施工
- 定價
- 46.00 元
- 開本
- 16 開
- 主編單位
- 中國人民解放軍空軍工程設計研究局
內容簡介
本圖集適用于暖通空調專業（又稱建筑環境與設備專業）管道與設備，包括管道、罐體、支吊架、設備等防腐蝕工程的設計與施工。給排水專業、動力等專業的防腐蝕設計可參考本圖集。
本圖集從暖通空調工程傳統做法、工程投資和系統原理上考慮，編制重點在管道和設備的涂層外防腐內容，管道的內防腐由設計人員從設計選材、材料厚度、系統設計和運行方案上綜合考慮；為兼顧防腐蝕設計的系統、全面性，圖集簡要介紹了主動防腐蝕設計和陰極保護等防腐蝕方案。
本圖集結合國情，針對不同環境和類別的工程，吸收國內外常用的防腐蝕材料、防腐蝕新工藝和做法，滿足不同類型工程和防腐蝕級別對材料的選用要求，力求經濟、高效、環保、節能。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 1 相關定義 | 4 |
| 2 防腐蝕設計 | |
| 2.1 防腐蝕工程設計步驟 | 6 |

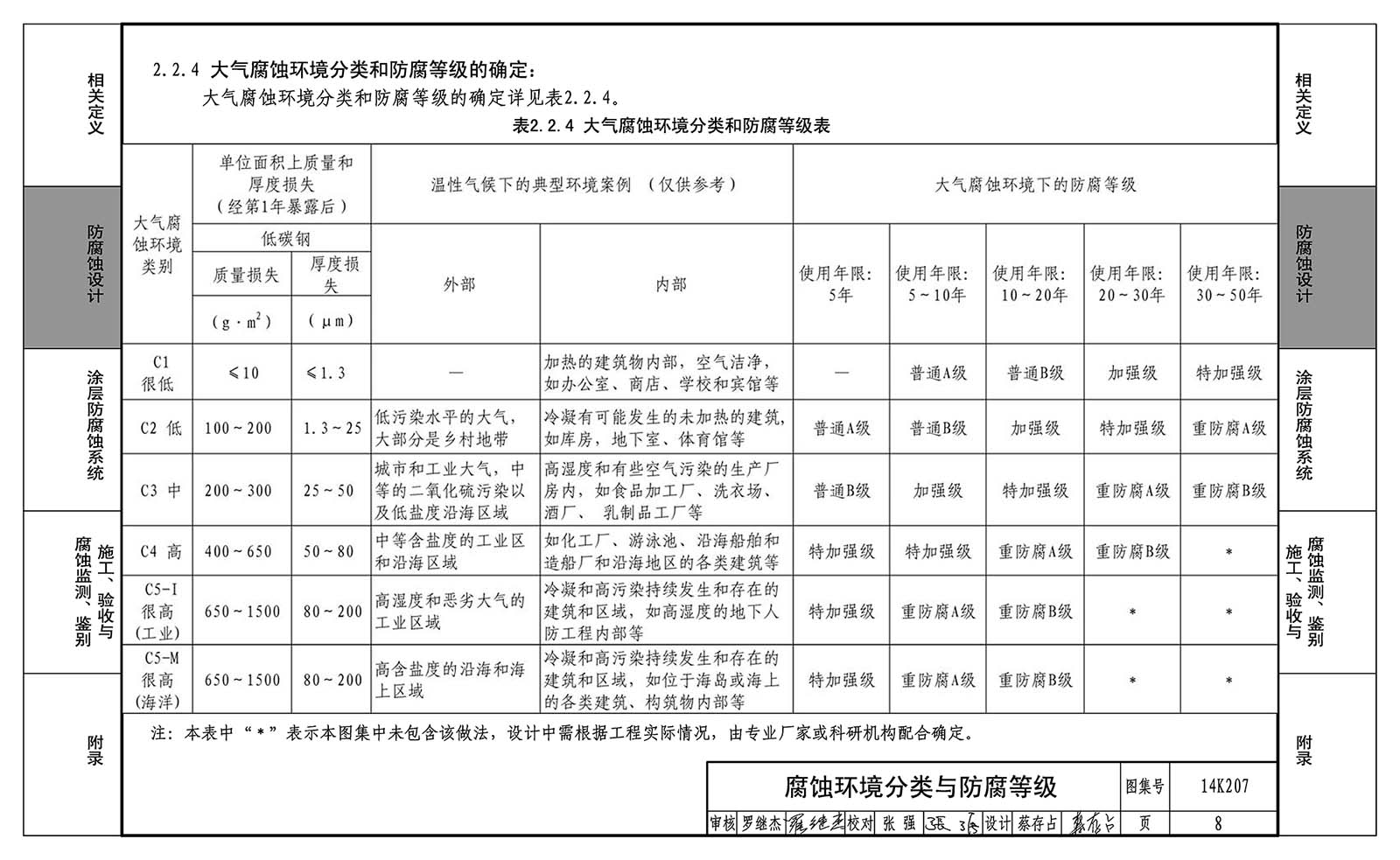

| 2.2 腐蝕環境分類與防腐等級 | 7 |
| 2.3 主動防腐蝕技術 | 9 |
| 2.4 涂層防腐蝕技術 | 11 |
| 2.5 陰極保護設計 | 12 |
| 3 涂層防腐蝕系統 | |
| 3.1 管道防腐涂層 | |

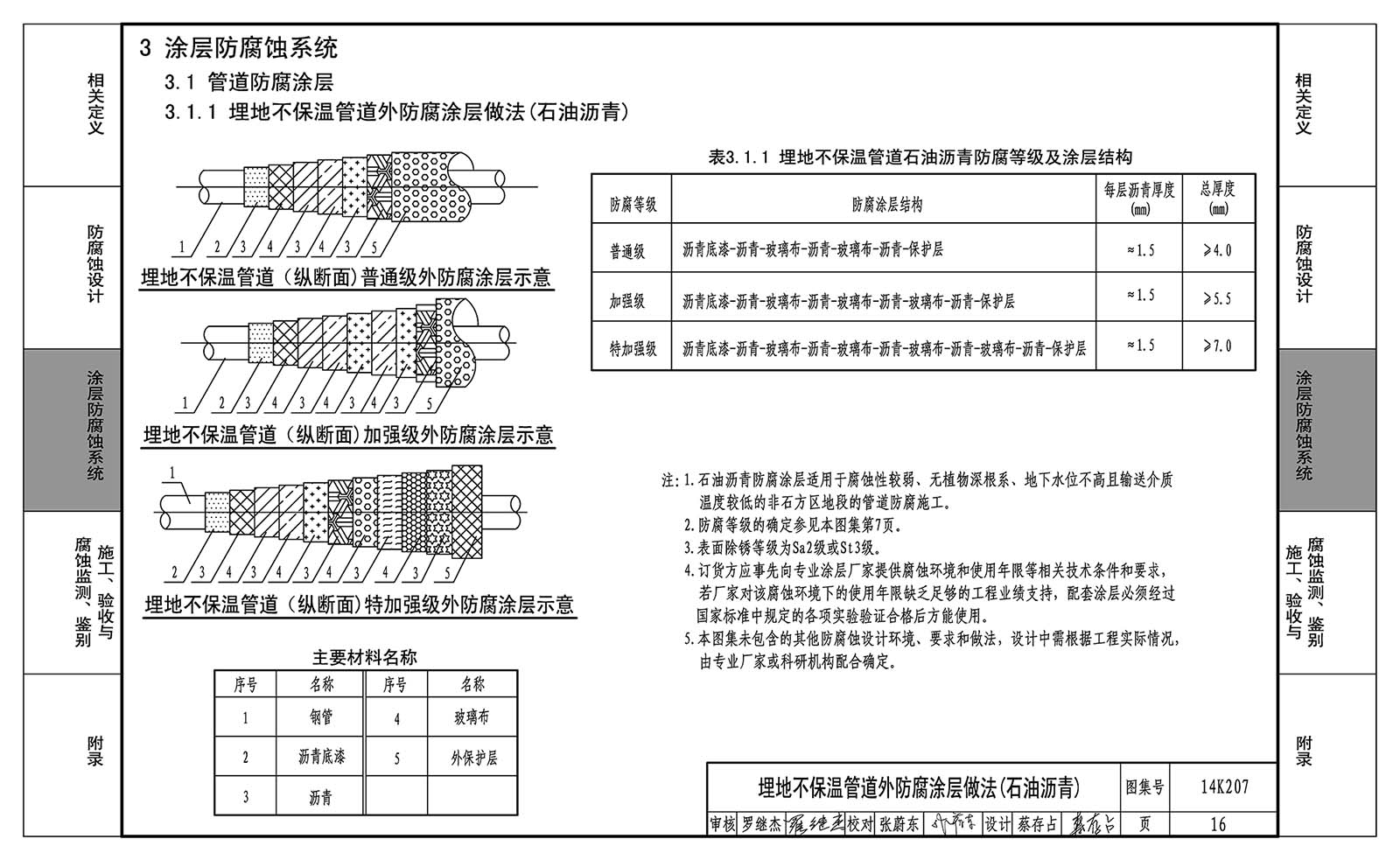

| 埋地不保溫管道外防腐涂層做法(石油瀝青) | 16 |
| 埋地不保溫管道外防腐涂層做法(環氧煤瀝青) | 17 |
| 埋地不保溫管道外防腐涂層做法(聚乙烯膠粘帶) | 18 |
| 埋地不保溫管道外防腐涂層做法(改性厚漿型環氧涂料) | 19 |
| 埋地不保溫管道外防腐涂層做法(無溶劑環氧涂料) | 20 |
| 埋地不保溫管道外防腐涂層做法(熔結環氧粉末涂料) | 21 |
| 埋地不保溫管道外防腐涂層做法(三層聚乙烯) | 22 |
| 埋地保溫管道外防腐涂層做法(預制直埋保溫管) | 23 |
| 地上不保溫管道外防腐涂層做法(普通A級) | 24 |

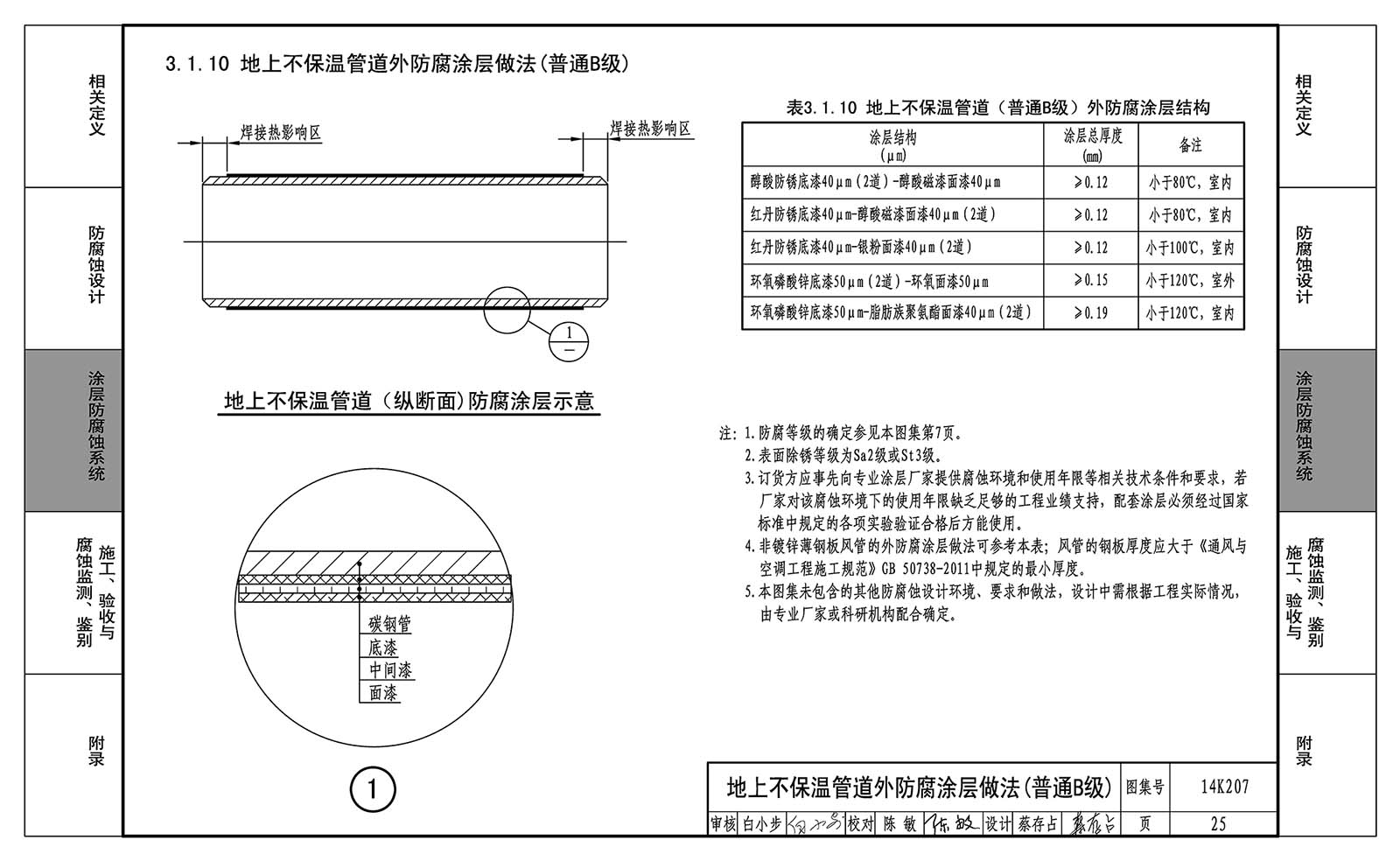

| 地上不保溫管道外防腐涂層做法(普通B級) | 25 |
| 地上不保溫管道外防腐涂層做法(加強級) | 26 |
| 地上不保溫管道外防腐涂層做法(特加強級) | 27 |
| 地上不保溫管道外防腐涂層做法(重防腐A級) | 28 |
| 地上不保溫管道外防腐涂層做法(重防腐B級) | 29 |

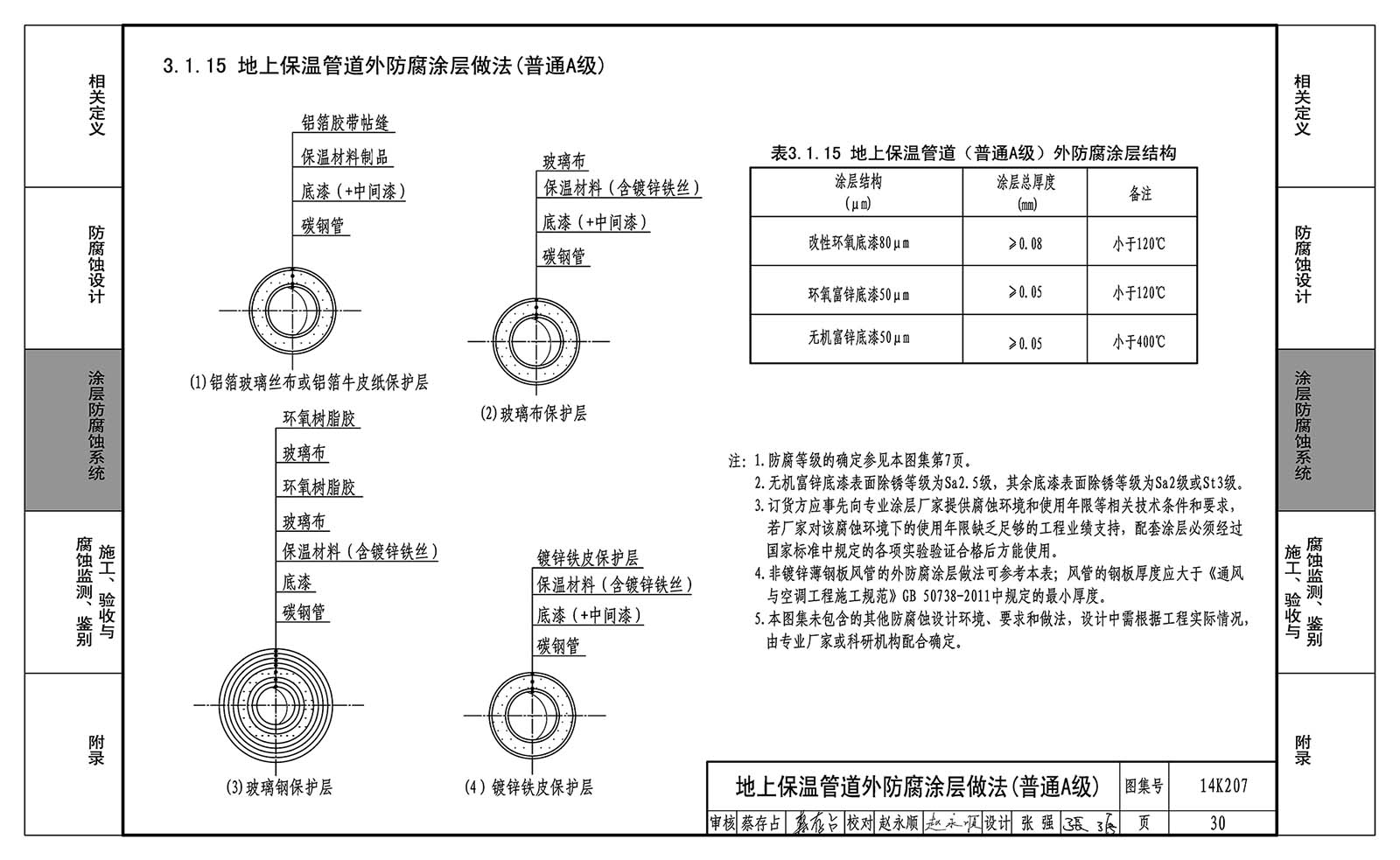

| 地上保溫管道外防腐涂層做法(普通A級) | 30 |
| 地上保溫管道外防腐涂層做法(普通B級) | 31 |
| 地上保溫管道外防腐涂層做法(加強級) | 32 |
| 地上保溫管道外防腐涂層做法(特加強級) | 33 |
| 地上保溫管道外防腐涂層做法(重防腐A級) | 34 |
| 地上保溫管道外防腐涂層做法(重防腐B級) | 35 |
| 普通鋼板風管內防腐涂層做法 | 36 |
| 3.2 管道防腐涂層的現場補口、補傷 | 37 |
| 3.3 管道附件防腐涂層 | |
| 管道配件(彎頭、三通等)防腐涂層做法示意 | 38 |
| 管道支吊架防腐涂層做法示意 | 39 |
| 3.4 設備防腐要求和做法示意 | |
| 室內地上設備防腐要求和做法示意 | 40 |
| 室外地上設備防腐要求和做法示意 | 42 |
| 3.5 罐體、箱體防腐要求和做法示意 | |
| 儲油罐防腐要求和做法示意 | 44 |
| 地上水箱(罐)防腐要求和做法示意 | 46 |
| 4 施工、驗收與腐蝕監測、鑒別 | |
| 4.1 施工與驗收 | 48 |

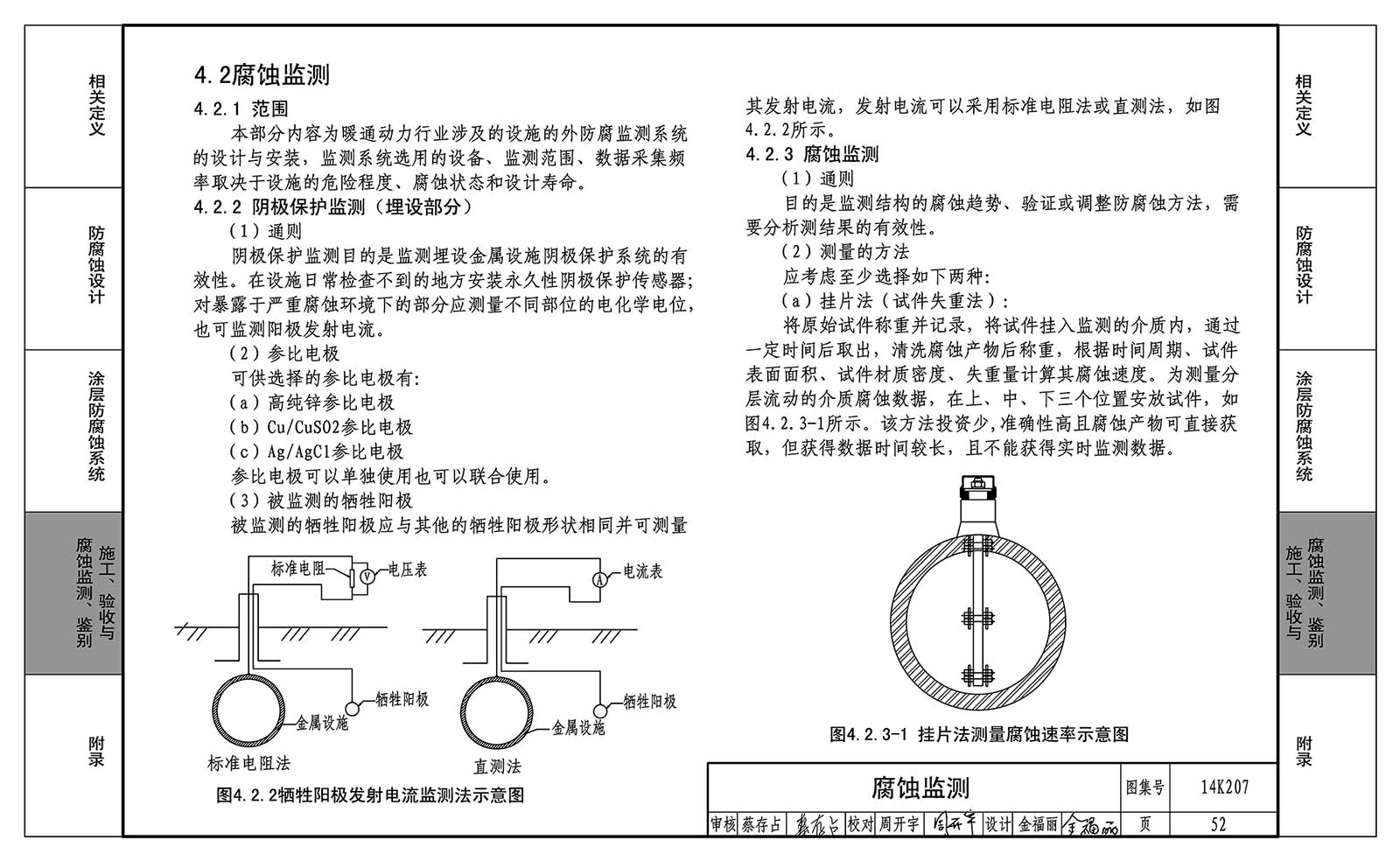

| 4.2 腐蝕監測 | 52 |
| 4.3 既有系統防腐蝕狀況鑒別與改造 | 54 |
| 5 附錄 | |
| 5.1 附錄一:常用防腐蝕涂料的用途和性能 | 56 |
| 5.2 附錄二:常用防腐蝕涂料技術指標 | 60 |
