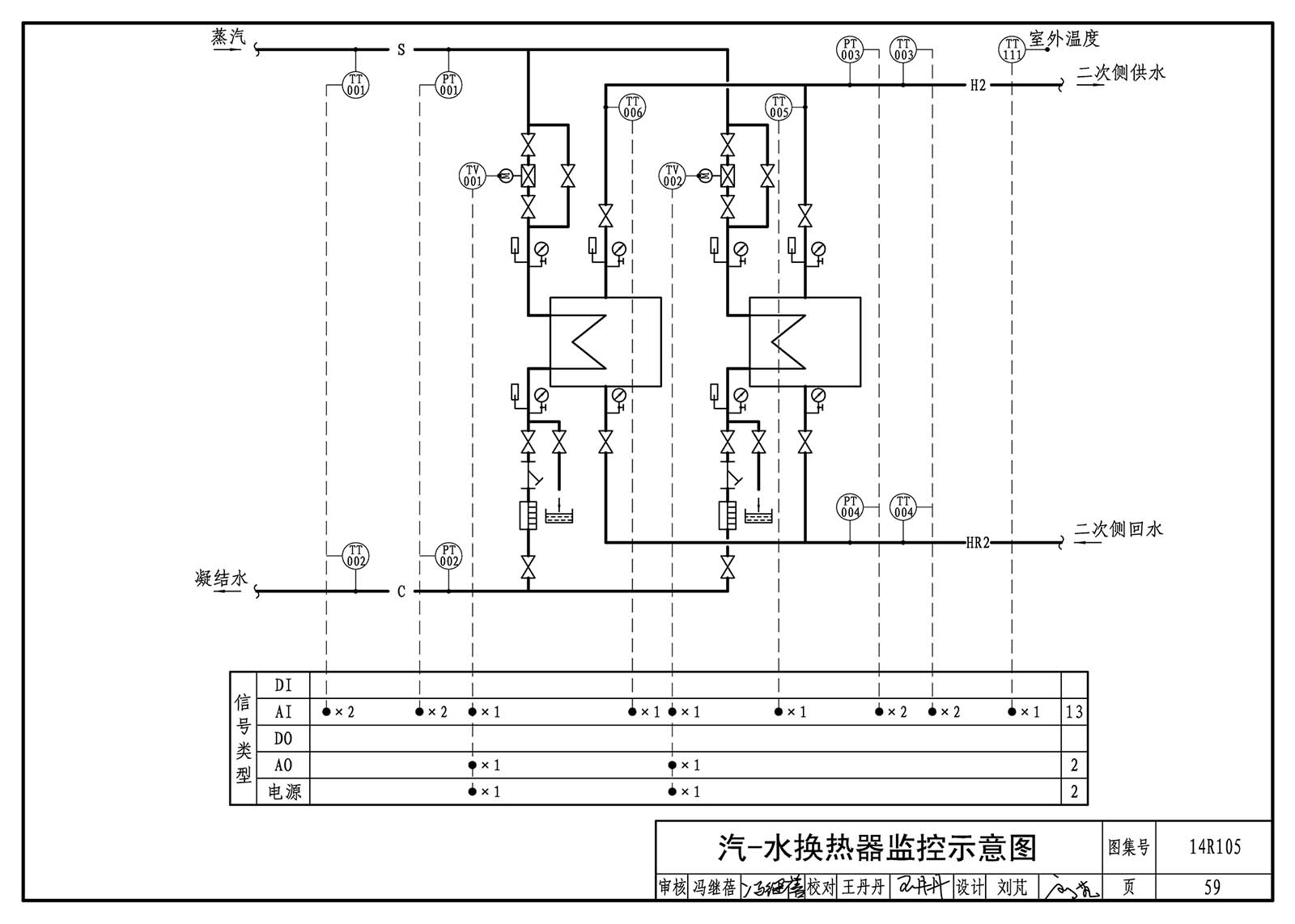

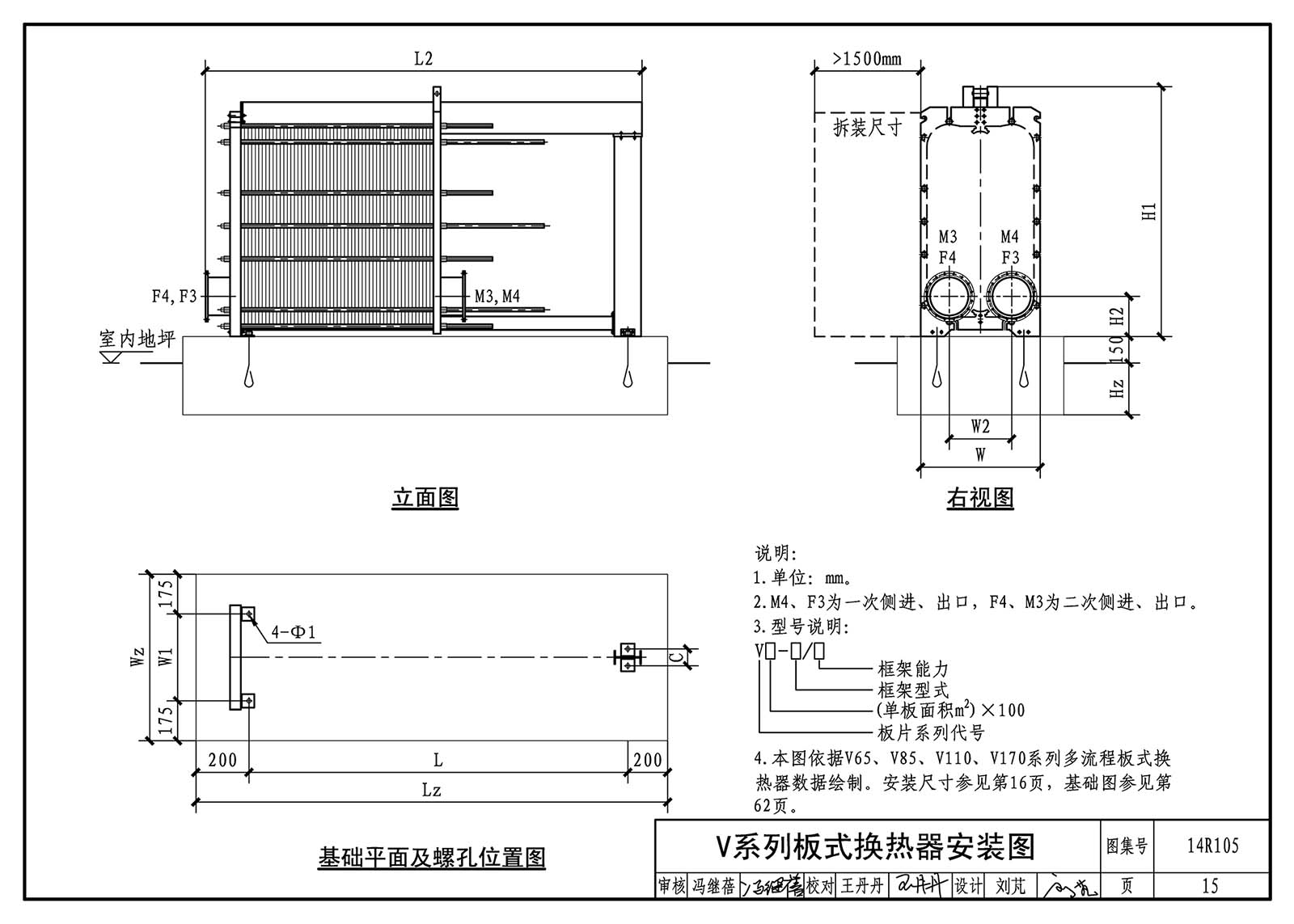

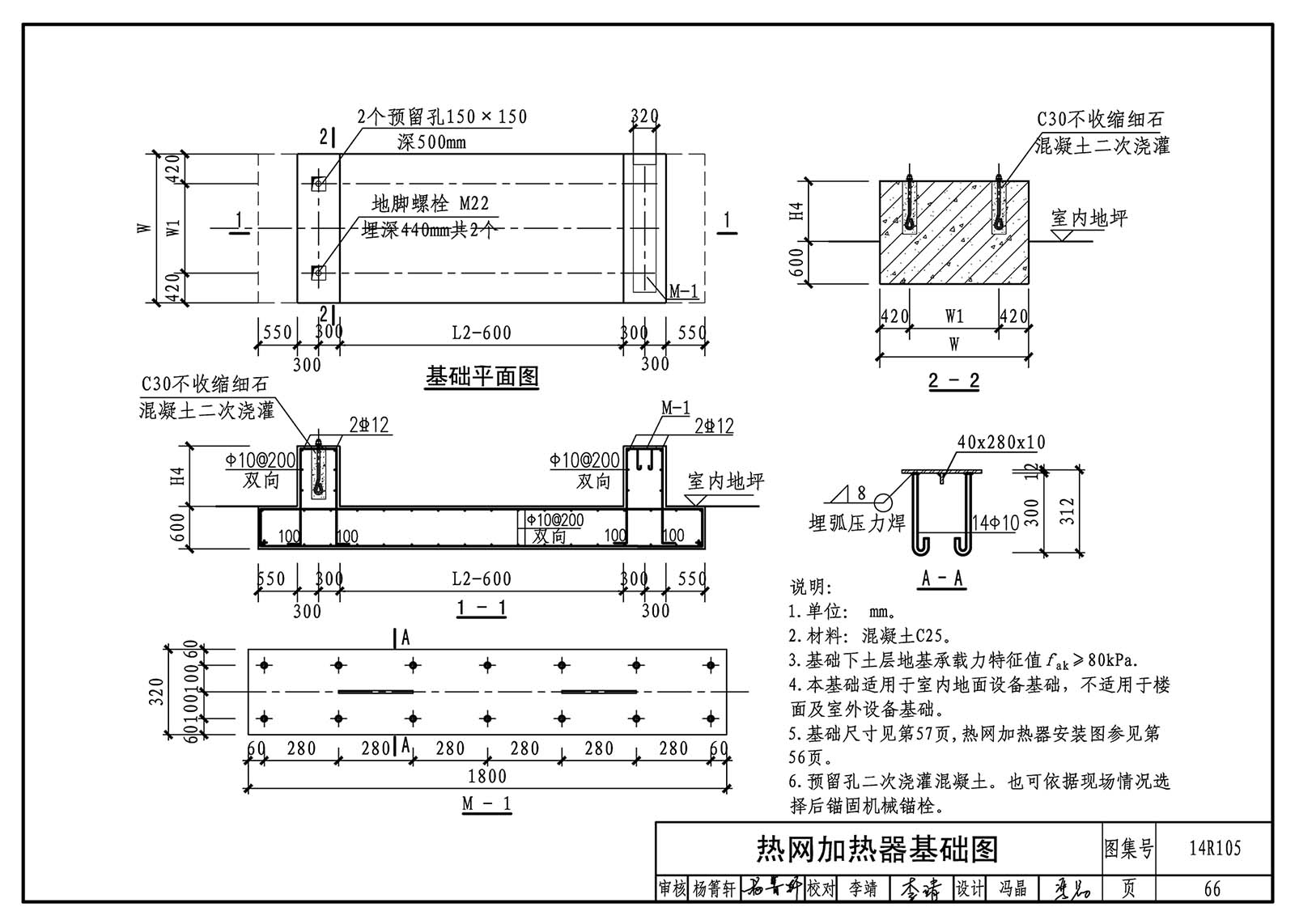

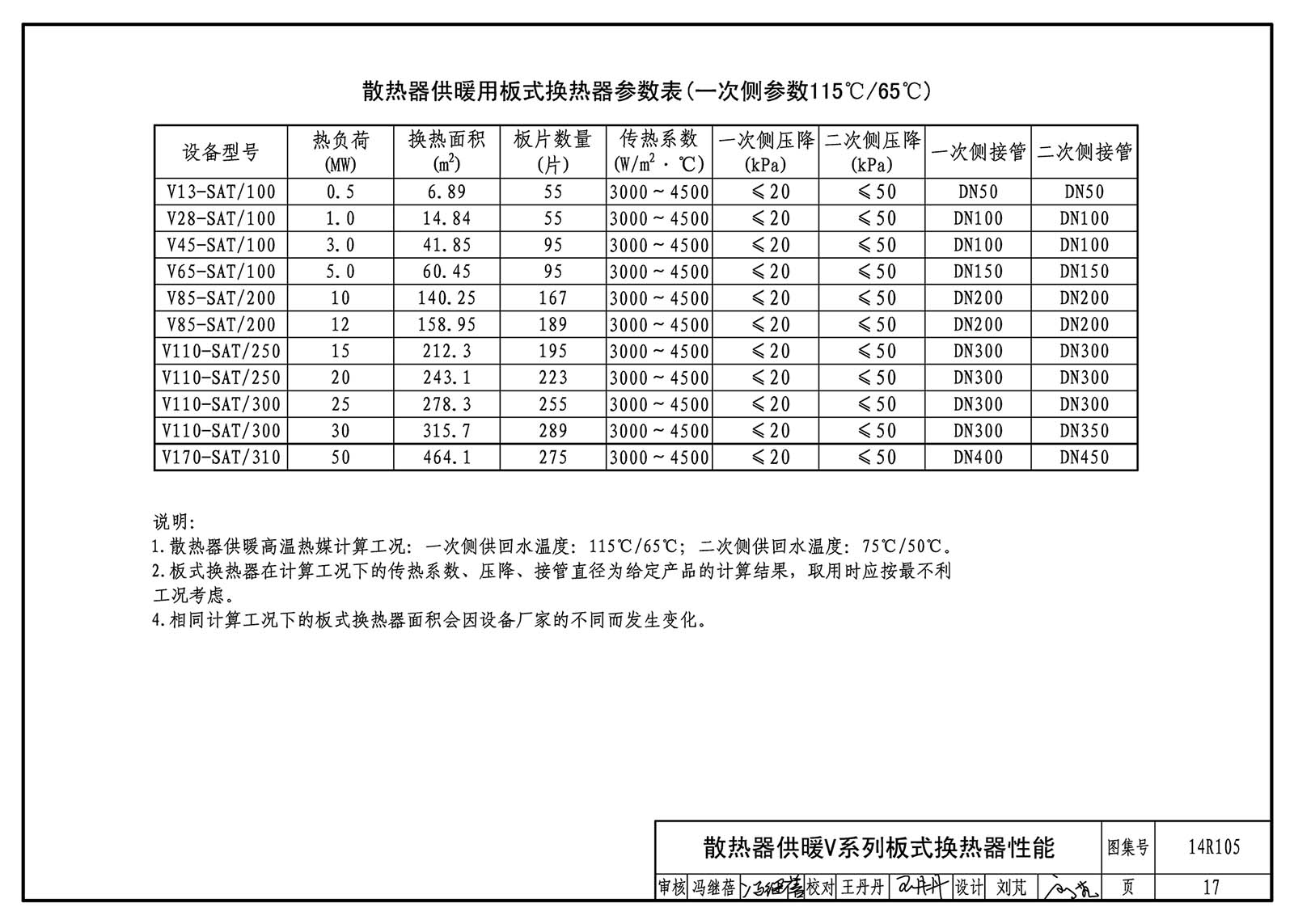

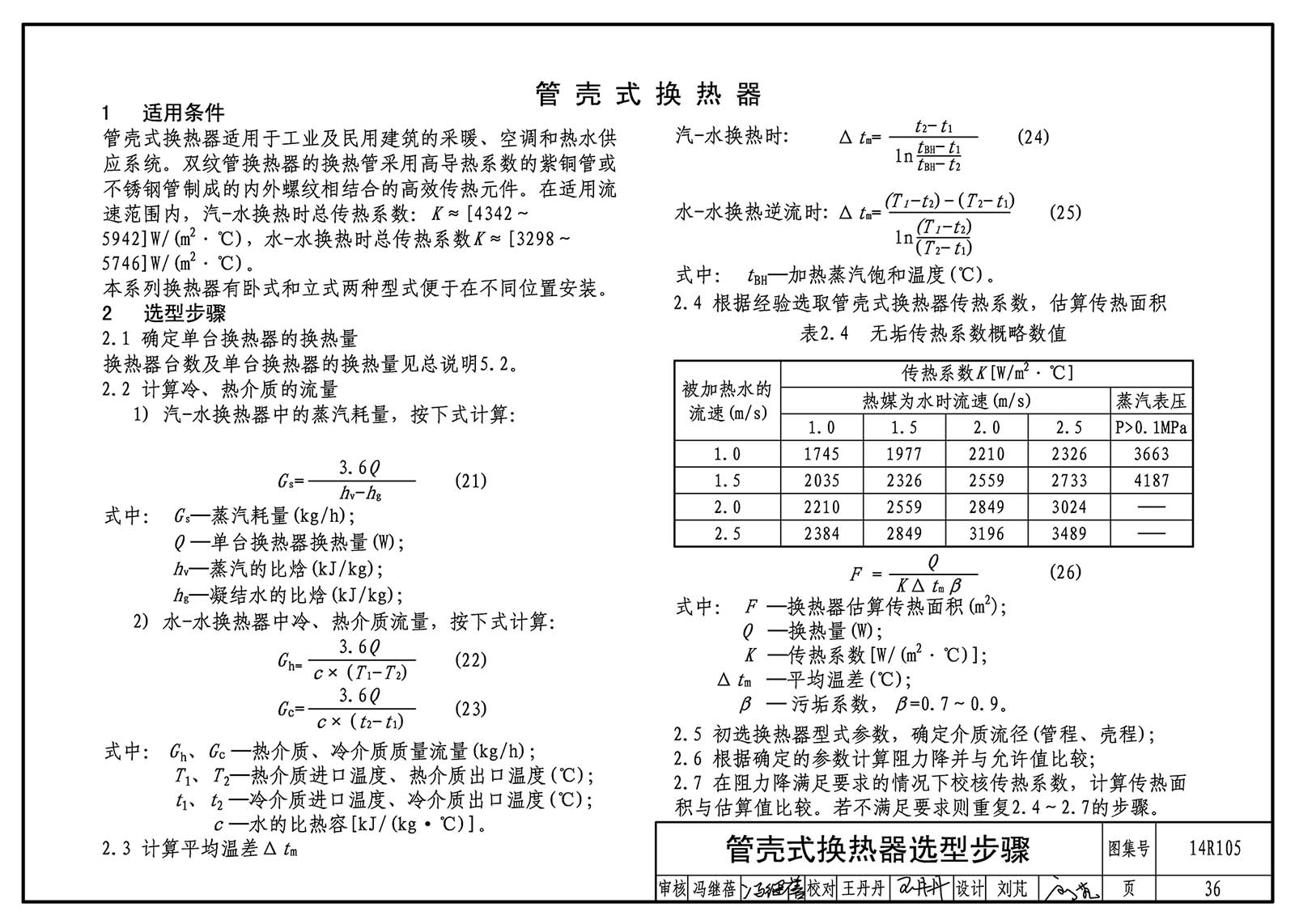

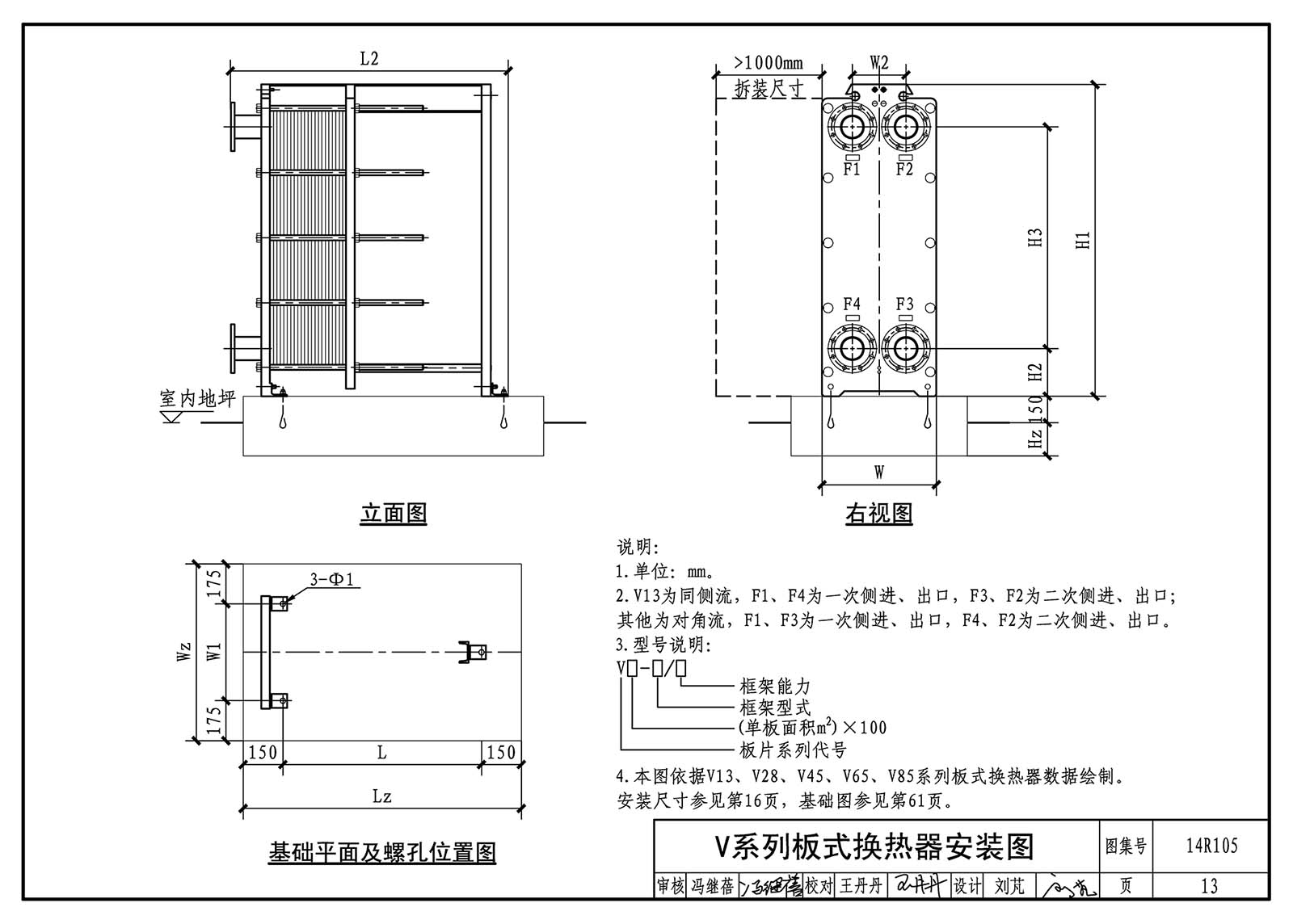

14R105《換熱器選用與安裝》國家建筑標準設計圖集適用于供暖、供冷系統用板式換熱器、板式換熱機組、管殼式換熱器及熱電廠首站用熱網加熱器的選用和安裝。供暖系統參數滿足散熱器、風機盤管和地面輻射供暖的使用要求，一次側介質包括熱水和蒸汽。供冷系統參數滿足空調、冰蓄冷和低溫送風的要求，一次側介質包括冷水和乙二醇載冷劑。熱電廠首站一次側介質為過熱蒸汽。本圖集包括八個部分：總說明、板式換熱器、板式換熱機組、管殼式換熱器、熱網加熱器、監控示意圖和換熱器基礎、相關技術資料。本圖集編入了暖通動力工程常用的幾種形式的換熱設備，詳細介紹了每類換熱設備的選型步驟及適用范圍，并給出設備外形圖、性能表和基礎圖，同時給出換熱器的控制原理圖。內容具體詳實，方便設計人員直接選用和施工人員照?qǐng)D施工。
