14J924：木結構建筑
- 圖集編號
- 14J924
- 圖集名稱
- 木結構建筑
- 定價
- 73.00 元
- 主編單位
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用于1. 3層及3層以下的輕型木結構建筑、膠合木結構建筑和原木結構建筑；不超過7層的木結構組合建筑(其中木結構部分不超過3層，且應設置在建筑上部)；多層民用建筑頂層木屋蓋系統（含平屋面改坡屋面屋蓋系統）；建筑高度不大于18m的住宅建筑、建筑高度不大于24m的辦公建筑和丁戊類廠房（庫房）的非承重外墻，以及房間面積不超過100m2、高度不超過54m的普通住宅和高度為50m以下的辦公樓的房間隔墻。
2. 建筑類型為居住建筑、小型公共建筑，包括學校、商店、敬老院、社區服務中心、辦公、旅館、度假村等，以及景觀建筑。
3. 本圖集可作為現代木結構設計、施工的參考圖集，也可作為現代木結構建筑科研和教學的參考資料。
圖集內容為輕型木結構建筑房屋體系及其建筑構造、膠合木結構建筑房屋體系及其建筑構造、原木結構建筑房屋體系及其建筑構造，以及木結構建筑工程做法。其中的建筑構造為建筑勒腳、內外墻體、門窗洞口、樓地面、屋面、挑檐、樓梯等建筑部位及部件的構造。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 4 |
| 術語 | 9 |
| 輕型木結構房屋體系 | |
| 輕型木結構房屋及構造要求 | 10 |

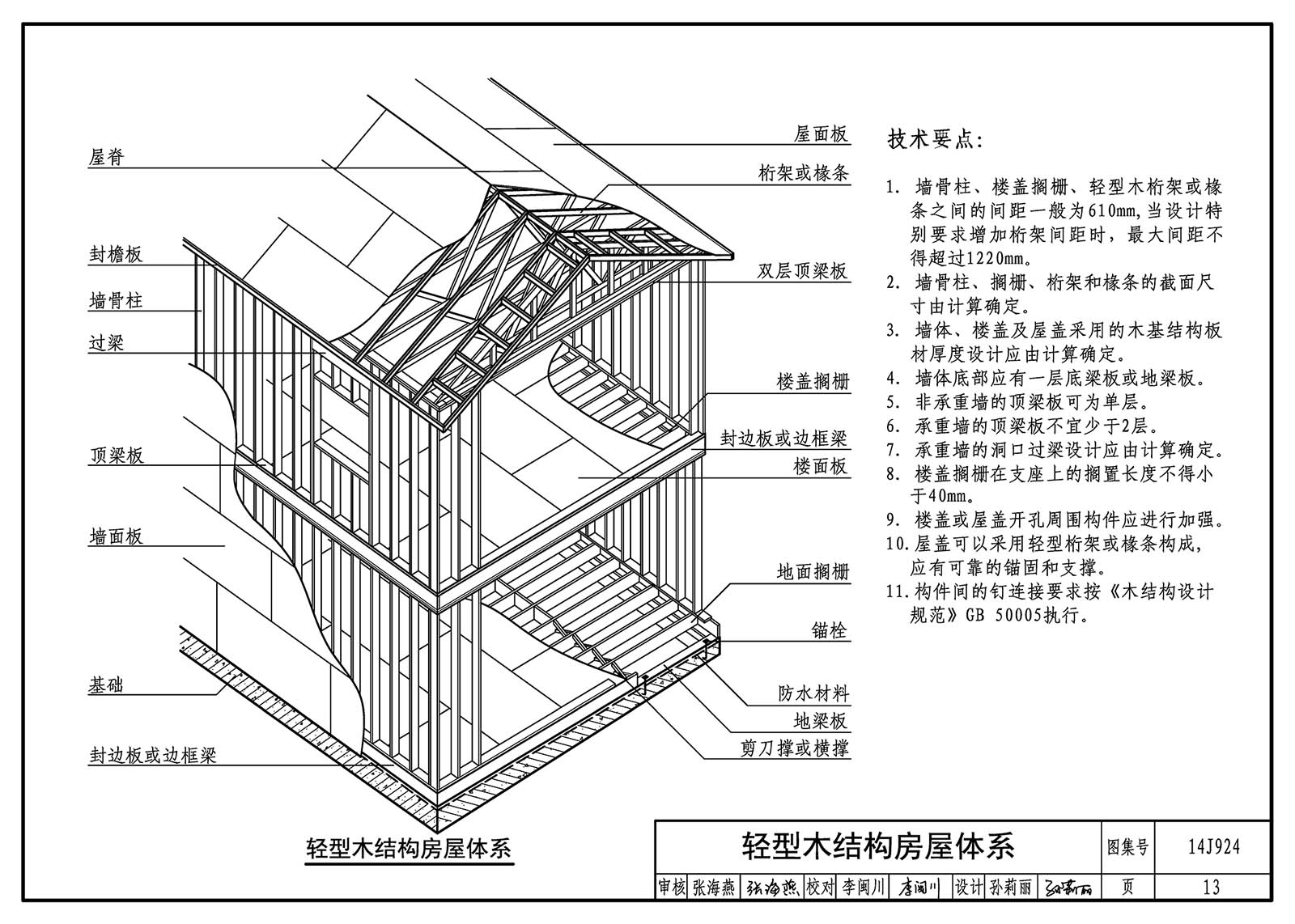

| 輕型木結構房屋體系 | 13 |
| 輕型木結構建筑節點索引 | 14 |
| 基礎與上部結構連接 | 15 |
| 勒腳 | 19 |
| 墻體結構和墻面覆板 | 21 |
| 內外墻轉角龍骨布置和頂梁板搭接 | 22 |
| 門窗洞口與墻骨開槽、鉆孔 | 23 |
| 過梁 | 24 |
| 石膏板覆面板 | 25 |
| 內墻連接節點 | 26 |
| 掛板飾面外墻 | 27 |
| 砌磚飾面外墻 | 28 |
| 抹灰飾面外墻 | 29 |
| 面磚飾面外墻 | 30 |
| 非承重木骨架外墻與鋼筋混凝土框架結構連接 | 31 |

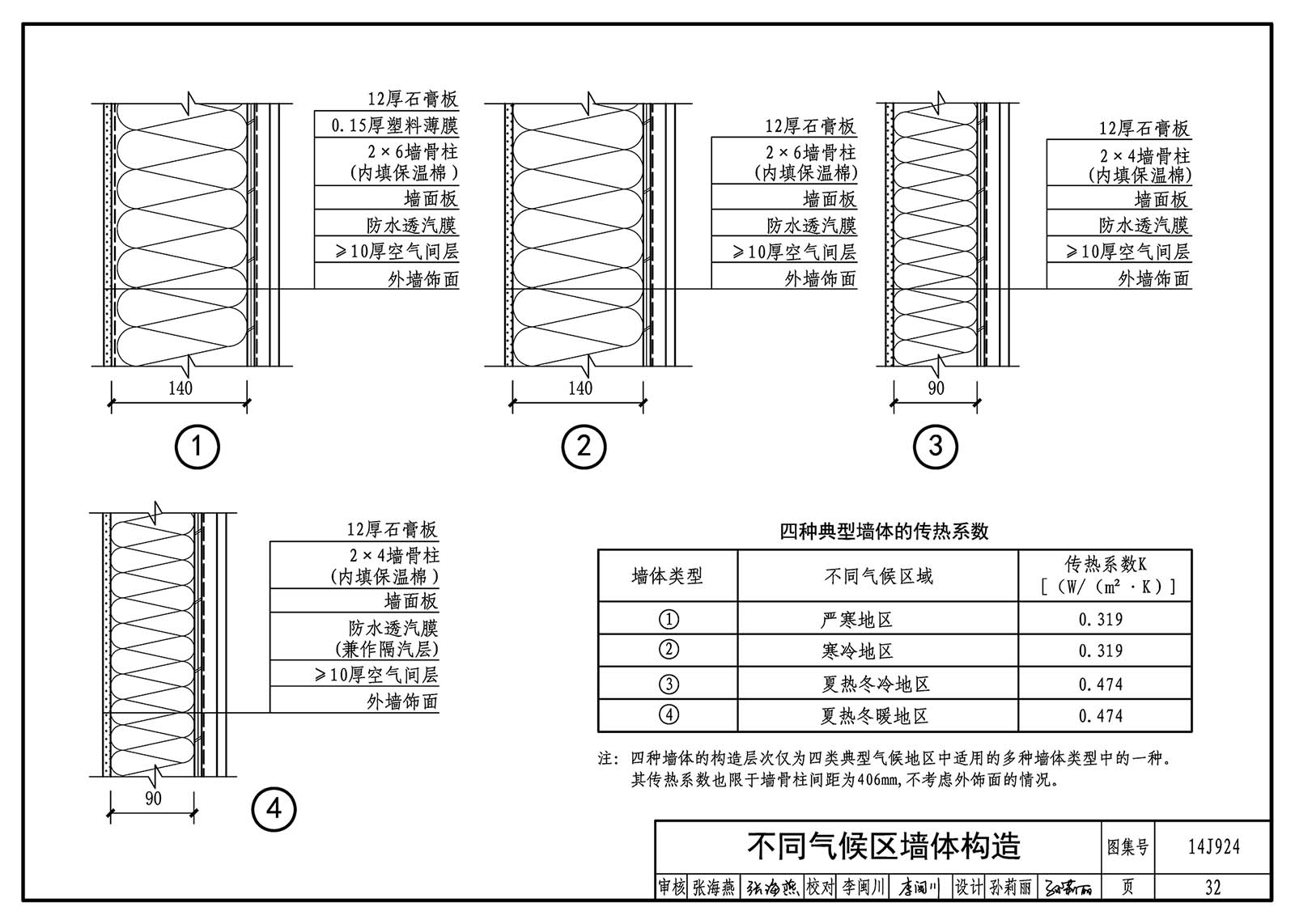

| 不同氣候區墻體構造 | 32 |
| 掛板飾面窗洞口 | 33 |
| 砌磚飾面窗洞口 | 34 |
| 抹灰飾面窗洞口 | 35 |
| 面磚飾面窗洞口 | 36 |
| 樓地面結構索引 | 37 |
| 樓蓋主要結構構件及樓蓋擱柵開孔開槽 | 38 |
| 組合截面梁與柱連接 | 39 |
| 樓蓋擱柵連接形式 | 40 |
| 樓蓋擱柵與內外墻連接 | 41 |
| 懸挑擱柵與樓蓋擱柵 | 44 |
| 樓蓋開孔、下沉樓蓋、樓面板布置及施釘 | 45 |
| 椽檁體系屋蓋結構布置 | 46 |
| 山墻結構布置 | 47 |
| 單坡、雙坡屋蓋結構布置 | 48 |
| 四坡屋蓋結構布置 | 49 |
| 平屋蓋 | 50 |
| 天窗結構布置 | 51 |
| 輕型木桁架體系屋蓋結構布置 | 52 |
| 常用輕型木桁架形式及適用跨度 | 53 |
| 超長超高輕型木桁架處理 | 54 |
| 輕型木桁架上弦支撐布置 | 55 |
| 輕型木桁架下弦及腹桿支撐布置 | 56 |
| 人字形通風采光窗 | 57 |
| 方形通風采光窗 | 58 |
| 輕型木桁架與墻體連接 | 59 |
| 屋面板布置及施釘 | 60 |
| 瀝青瓦屋面 | 61 |
| 水泥瓦屋面 | 63 |
| 屋蓋穿管、天窗、通風帽 | 64 |
| 露臺 | 65 |
| 挑檐 | 67 |
| 衛生間 | 69 |
| 衛浴設施定位及安裝 | 70 |
| 櫥柜安裝 | 71 |
| 樓梯 | 72 |
| 防火分隔 | 74 |
| 多戶式住宅防火索引 | 75 |
| 分戶墻與等高樓蓋防火分隔 | 76 |
| 分戶墻與不等高樓蓋、屋蓋防火分隔 | 78 |
| 分戶墻與外墻連接防火分隔 | 79 |
| 開關、插座與穿管防火封堵 | 80 |
| 墻體構件防火和隔聲性能 | 81 |
| 樓、屋蓋構件防火和隔聲性能 | 83 |
| 梁、柱構件防火性能 | 84 |
| 膠合木結構房屋體系 | |
| 膠合木結構房屋及構造要求 | 85 |
| 膠合木結構房屋體系 | 86 |
| 膠合木結構建筑節點索引 | 87 |
| 基礎 | 88 |
| 梁與柱連接 | 89 |
| 梁與梁連接 | 92 |
| 梁與梁端連接 | 94 |
| 樓面與外墻連接 | 96 |
| 隔火構造 | 98 |
| 原木結構房屋體系 | |
| 原木結構房屋及構造要求 | 99 |
| 原木結構房屋體系 | 100 |
| 原木結構建筑節點索引 | 101 |
| 外墻連接 | 102 |
| 內隔墻連接 | 103 |
| 墻體構件剖面和架空木地面 | 104 |

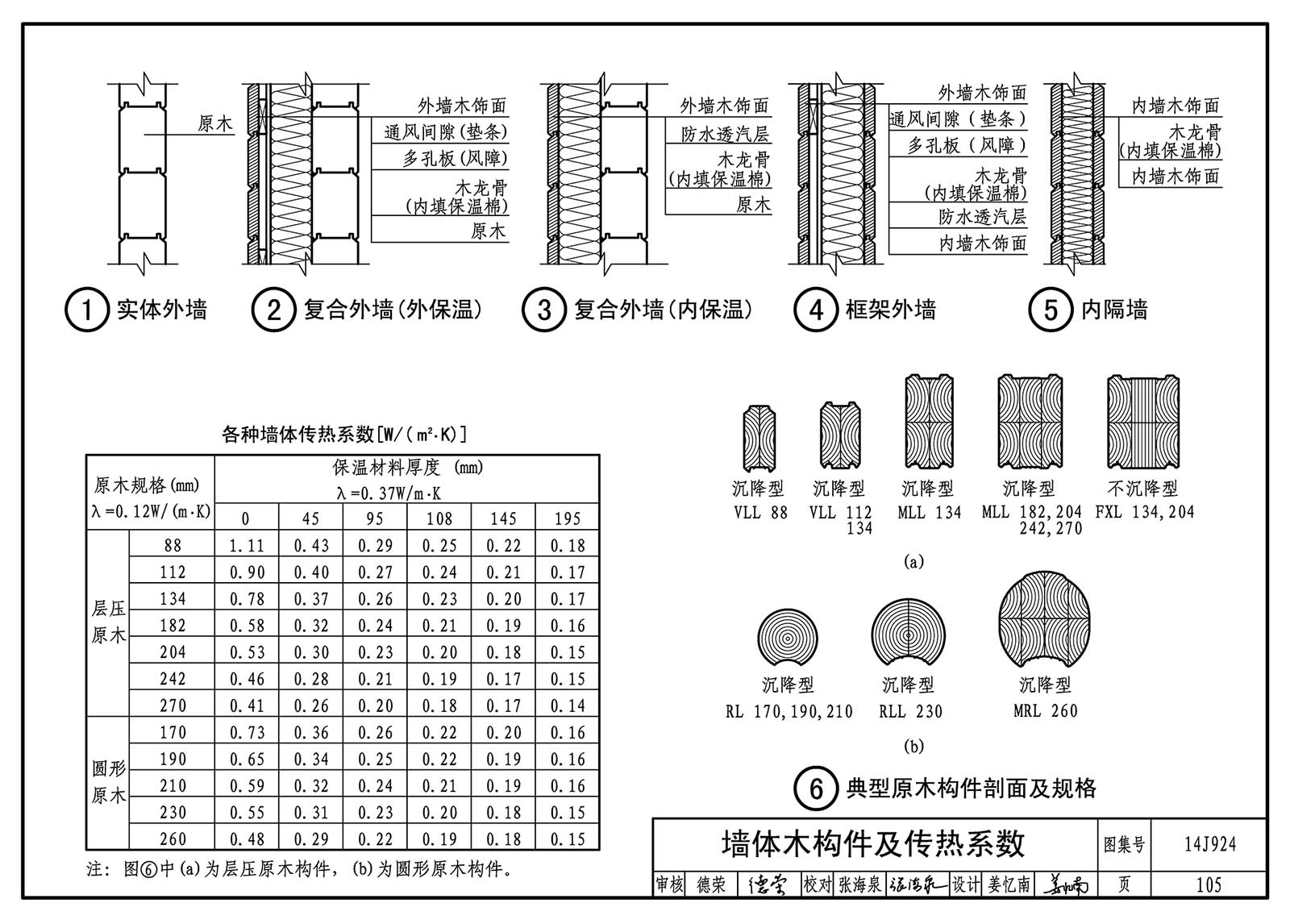

| 墻體木構件及傳熱系數 | 105 |
| 樓蓋與樓蓋開洞 | 106 |
| 窗洞口及窗的安裝 | 107 |
| 屋蓋構造 | 108 |
| 屋脊及屋頂通風 | 110 |
| 普通沉降原木與不沉降原木對比 | 111 |
| 工程做法 | |
| 工程做法 | 113 |
| 相關技術資料 | 125 |
樣張
