14SK116-3：微縫板消聲器選用與制作
- 圖集編號
- 14SK116-3
- 圖集名稱
- 微縫板消聲器選用與制作
- 定價
- 49.00 元
- 開本
- 16 開
- 主編單位
- 中國人民解放軍96531部隊第二炮兵工程設計研究院
內容簡介
14SK116-3《微縫板消聲器選用與制作》國家建筑標準設計圖集適用于一般工業與民用建筑潔凈空調系統以及國防地下工程等有特殊防護要求的通風空調系統；輸送介質為溫度低于280℃無粉塵、無油煙空氣；消聲器防火等級為A級。圖集內容包括微縫板消聲器的選用和制作兩部分。選用部分含總說明、消聲器外形圖、外形尺寸及性能表、性能曲線。制作部分含結構制作總圖、零部件圖和構造節點詳圖等。圓形消聲器規格從D320～1400mm共14種，矩形消聲器規格從250×160mm～2000×800mm共34種。本圖集對圓形和矩形每種規格的微縫板消聲器進行了逐一測試，根據實驗結果對消聲器結構作了優化處理，從而達到增大消聲量并減小阻力的目的。由于測試工作是在有國家資質認可（CNAS）的試驗臺上完成，因此本圖集所給出的消聲器性能參數和曲線完整可靠，設計人員可直接選用。圖集制作部分圖紙?jiān)敱M，施工人員和生產企業可照?qǐng)D制作。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 矩形微縫板消聲器 | |

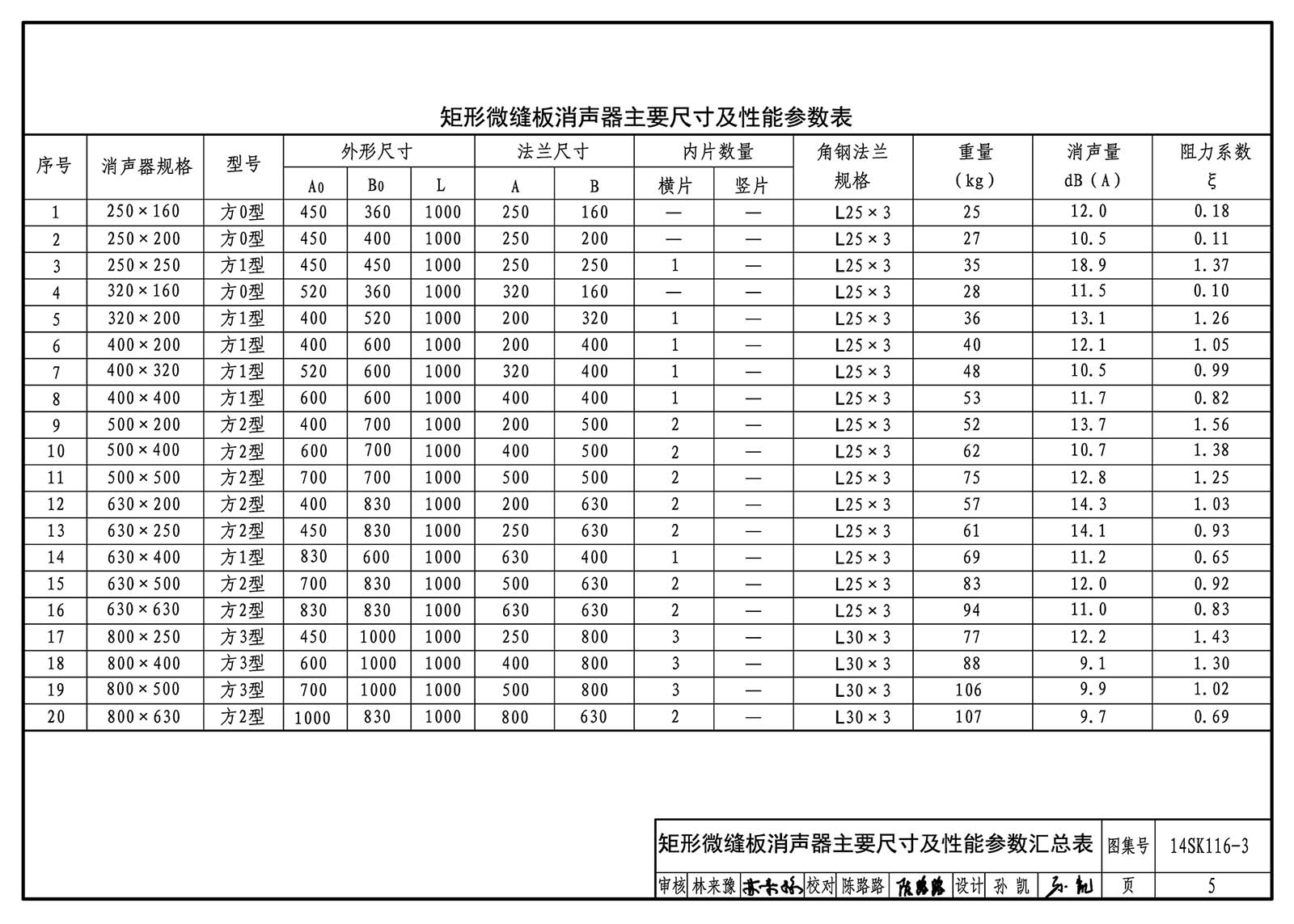

| 矩形微縫板消聲器主要尺寸及性能參數匯總表 | 5 |
| 方0型微縫板消聲器外形尺寸圖 | 7 |
| 方1型微縫板消聲器外形尺寸圖 | 8 |
| 方2型微縫板消聲器外形尺寸圖 | 9 |
| 方3型微縫板消聲器外形尺寸圖 | 10 |
| 方4型微縫板消聲器外形尺寸圖 | 11 |
| 方1A型微縫板消聲器外形尺寸圖 | 12 |
| 方2A型微縫板消聲器外形尺寸圖 | 13 |
| 方3A型微縫板消聲器外形尺寸圖 | 14 |
| 方4A型微縫板消聲器外形尺寸圖 | 15 |
| 250 x 160微縫板消聲器性能參數表 | 16 |
| 250 x 200微縫板消聲器性能參數表 | 17 |
| 250 x 250微縫板消聲器性能參數表 | 18 |
| 320 x 160徽縫板消聲器性能參數表 | 19 |
| 320 x 200微縫板消聲器性能參數表 | 20 |
| 400 x 200微縫板消聲器性能參數表 | 21 |
| 400 x 320微縫板消聲器性能參數表 | 22 |
| 400 x 400微縫板消聲器性能參數表 | 23 |

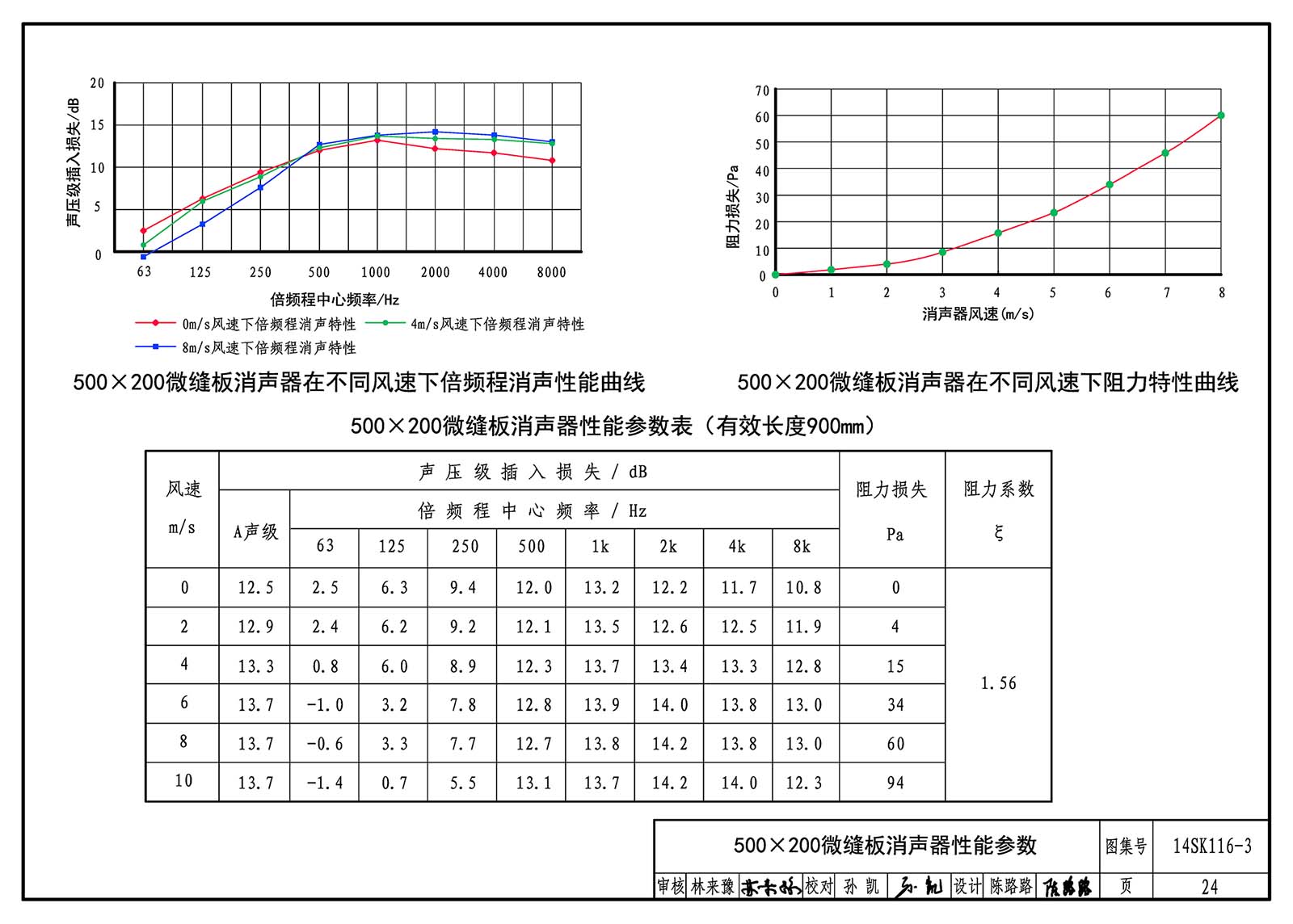

| 500 x 200微縫板消聲器性能參數表 | 24 |
| 500 x 400微縫板消聲器性能參數表 | 25 |
| 500 x 500微縫板消聲器性能參數表 | 26 |
| 630 x 200微縫板消聲器性能參數表 | 27 |
| 630 x 250微縫板消聲器性能參數表 | 28 |
| 630 x 400微縫板消聲器性能參數表 | 29 |
| 630 x 500微縫板消聲器性能參數表 | 30 |
| 630 x 630微縫板消聲器性能參數表 | 31 |
| 800 x 250微縫板消聲器性能參數表 | 32 |
| 800 x 400微縫板消聲器性能參數表 | 33 |
| 800 x 500徽縫板消聲器性能參數表 | 34 |
| 800 x 630微縫板消聲器性能參數表 | 35 |
| 800 x 800微縫板消聲器性能參數表 | 36 |
| 1000 x 250微縫板消聲器性能參數表 | 37 |
| 1000 x 400微縫板消聲器性能參數表 | 38 |
| 1000x 630微縫板消聲器性能參數表 | 39 |
| 1000 x 800徽縫板消聲器性能參數表 | 40 |
| 1000 x 1000微縫板消聲器性能參數表 | 41 |
| 1250 x 320微縫板消聲器性能參數表 | 42 |
| 1250 x 400微縫板消聲器性能參數表 | 43 |
| 1250 x 630微縫板消聲器性能參數表 | 44 |
| 1250 x 800徽縫板消聲器性能參數表 | 45 |
| 1600 x 500微縫板消聲器性能參數表 | 46 |
| 1600 x 800微縫板消聲器性能參數表 | 47 |
| 1600x 1000微縫板消聲器性能參數表 | 48 |
| 2000 x 800微縫板消聲器性能參數表 | 49 |
| 圓形微縫板消聲器 | |

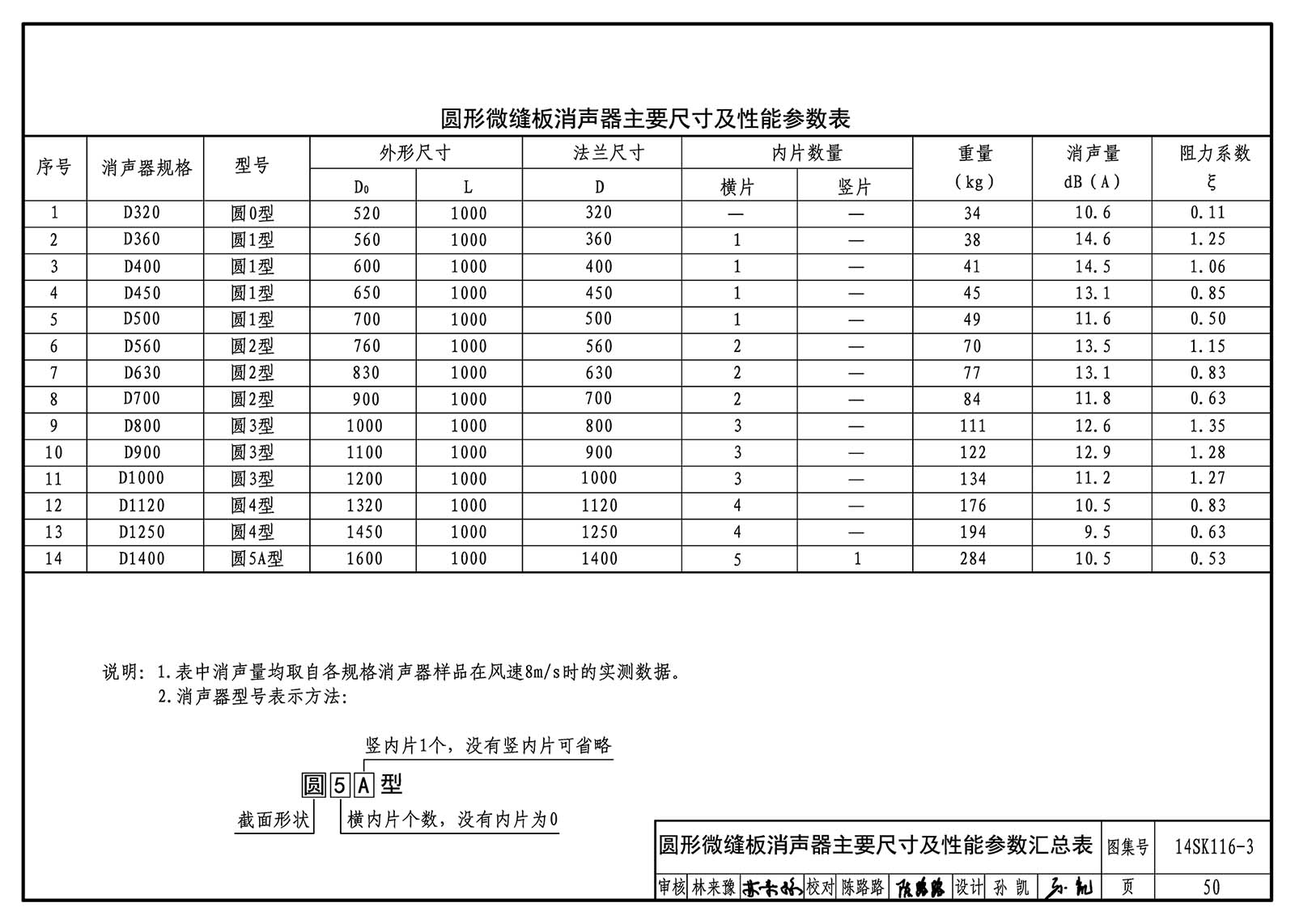

| 圓形微縫板消聲器主要尺寸及性能參數匯總表 | 50 |
| 圓0型微縫板消聲器外形尺寸圖 | 51 |
| 圓1型微縫板消聲器外形尺寸圖 | 52 |
| 圓2型微縫板消聲器外形尺寸圖 | 53 |
| 圓3型徽縫板消聲器外形尺寸圖 | 54 |
| 圓4型徽縫板消聲器外形尺寸圖 | 55 |

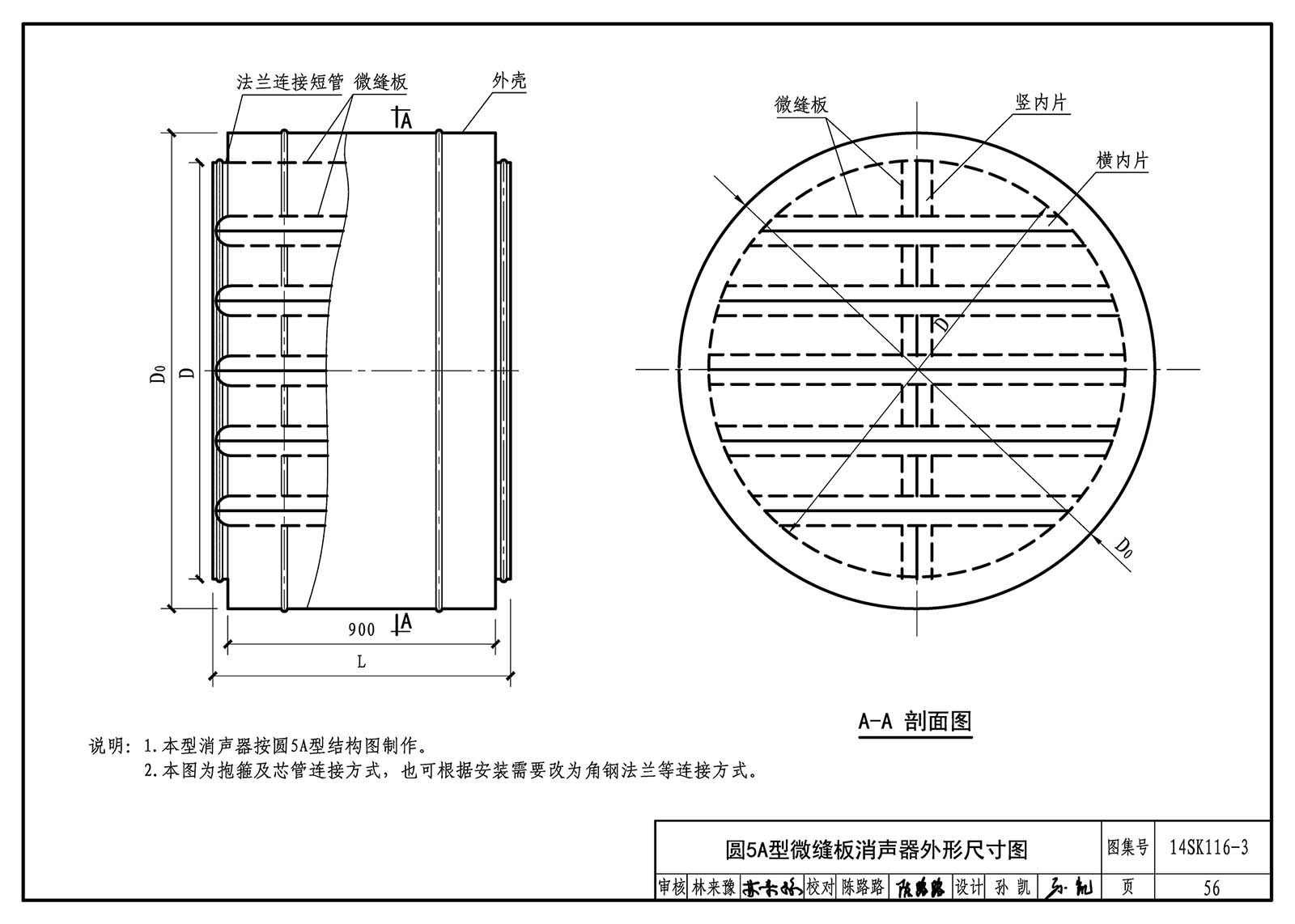

| 圓5A型微縫板消聲器外形尺寸圖 | 56 |
| D320微縫板消聲器性能參數表 | 57 |
| D360微縫板消聲器性能參數表 | 58 |
| D400微縫板消聲器性能參數表 | 59 |
| D450微縫板消聲器性能參數表 | 60 |
| D500微縫板消聲器性能參數表 | 61 |
| D560微縫板消聲器性能參數表 | 62 |
| D630微縫板消聲器性能參數表 | 63 |
| D700微縫板消聲器性能參數表 | 64 |
| D800微縫板消聲器性能參數表 | 65 |
| D900微縫板消聲器性能參數表 | 66 |
| D1000微縫板消聲器性能參數表 | 67 |
| D1120微縫板消聲器性能參數表 | 68 |
| D1250微縫板消聲器性能參數表 | 69 |

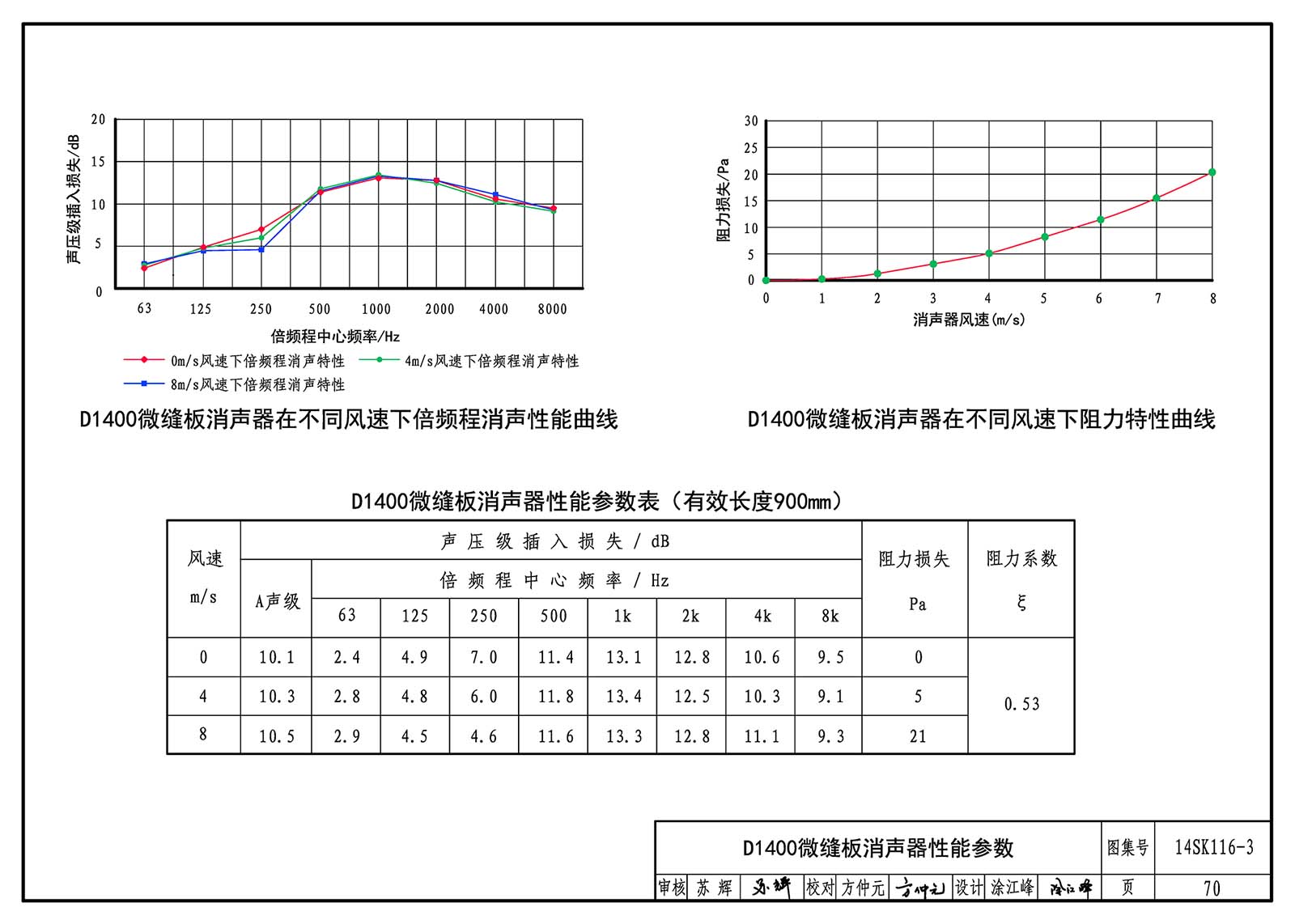

| D1400微縫板消聲器性能參數表 | 70 |
