12SS209：細水霧滅火系統選用與安裝

圖集編號

12SS209

圖集名稱

細水霧滅火系統選用與安裝

定價

69.00 元

開本

16 開

主編單位

中建(北京)國際設計顧問有限公司
上海同泰火安科技有限公司

圖集咨詢

圖集購買

內容簡介

　　12SS209《細水霧滅火系統選用與安裝》國家建筑標準設計圖集適用于新建、改建和擴建的民用與工業建筑及構筑物內的細水霧滅火系統的選用及安裝。

　　主要內容包括：泵組式、瓶組式高壓細水霧滅火系統及泵組式中壓細水霧滅火系統的示意圖、工作原理圖、泵組安裝圖（瓶組外形圖）及其性能參數、分區控制閥組安裝圖、噴頭大樣及其安裝圖、管道支吊架安裝圖、高壓細水霧消火栓（噴槍）系統示意圖、外形圖、配置圖等；無縫不銹鋼管環壓式連接管材、管件規格及施工工法。

　　本圖集為首次編制的關于細水霧滅火系統的國標圖集，可幫助設計人員根據工程具體情況正確選用細水霧滅火系統的形式和設備型號，指導施工安裝。

目錄	1
總說明	4

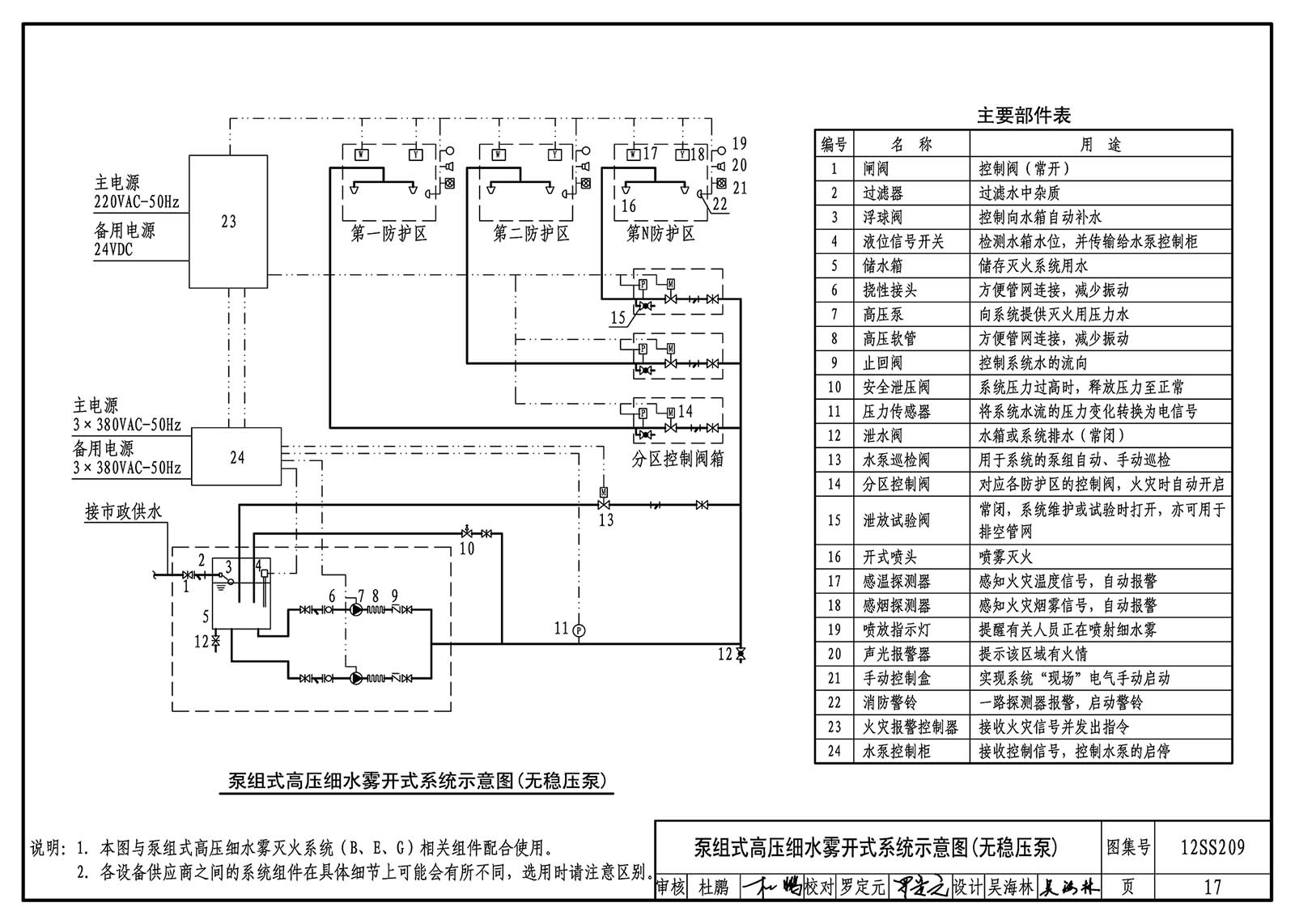

泵組式高壓細水霧開式系統示意圖(無穩壓泵)	17
泵組式高壓細水霧開式系統示意圖(有穩壓泵)	18
進口泵組式高壓細水霧開式系統示意圖(有穩壓泵)	19
泵組式中壓細水霧開式系統示意圖(無穩壓泵)	20
泵組式中壓細水霧開式系統示意圖(有穩壓泵)	21
泵組式高壓、中壓細水霧開式系統控制原理圖	22
泵組式高壓細水霧閉式系統示意圖	23
泵組式高壓細水霧閉式預作用系統示意圖	24
進口泵組式高壓細水霧閉式預作用系統示意圖	25
泵組式高壓細水霧閉式系統、閉式預作用系統控制原理圖	26

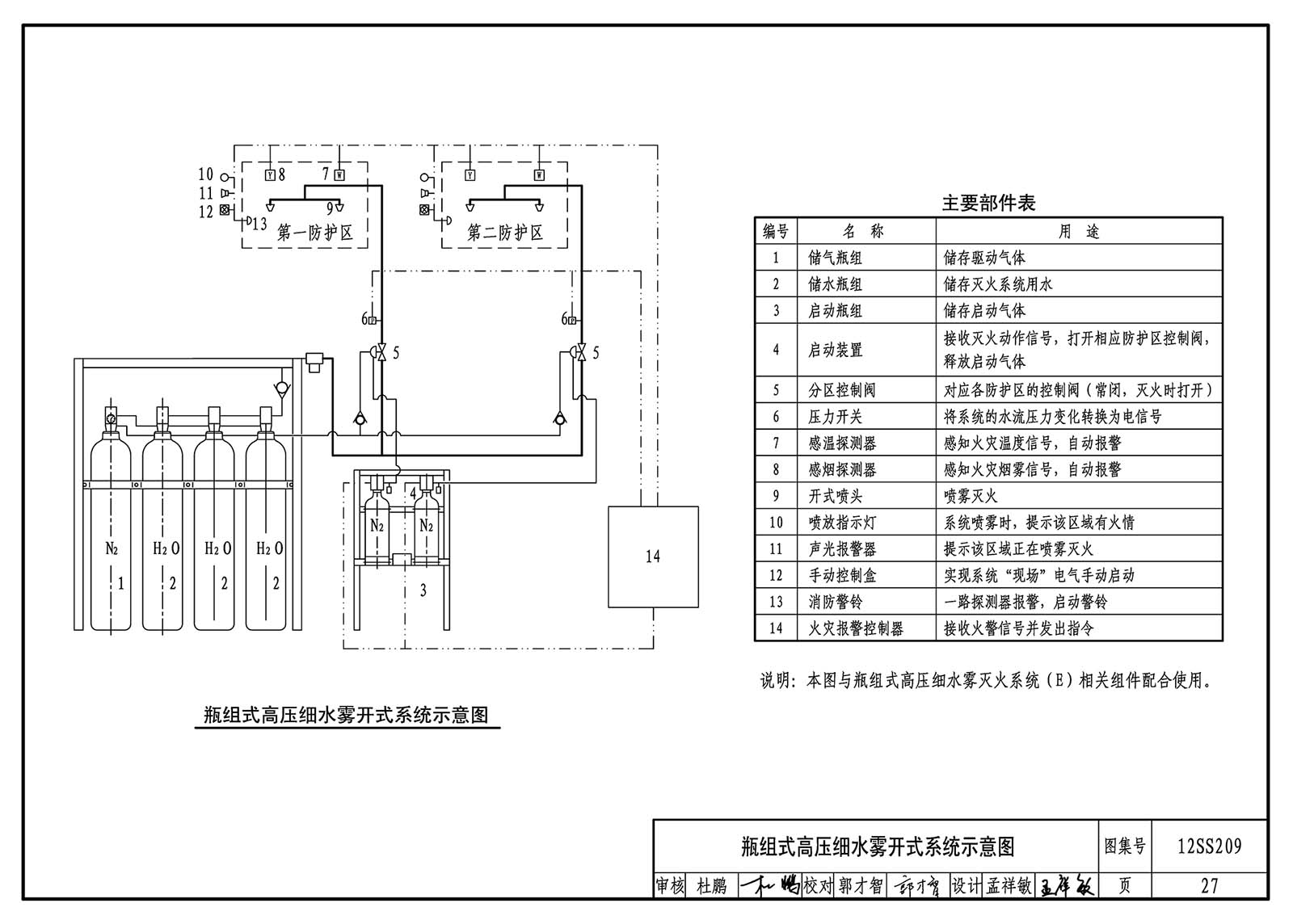

瓶組式高壓細水霧開式系統示意圖	27
進口瓶組式高壓細水霧開式系統示意圖	28
瓶組式高壓細水霧開式系統控制原理圖	29
泵組式高壓細水霧滅火系統(A)
系統選用說明	30

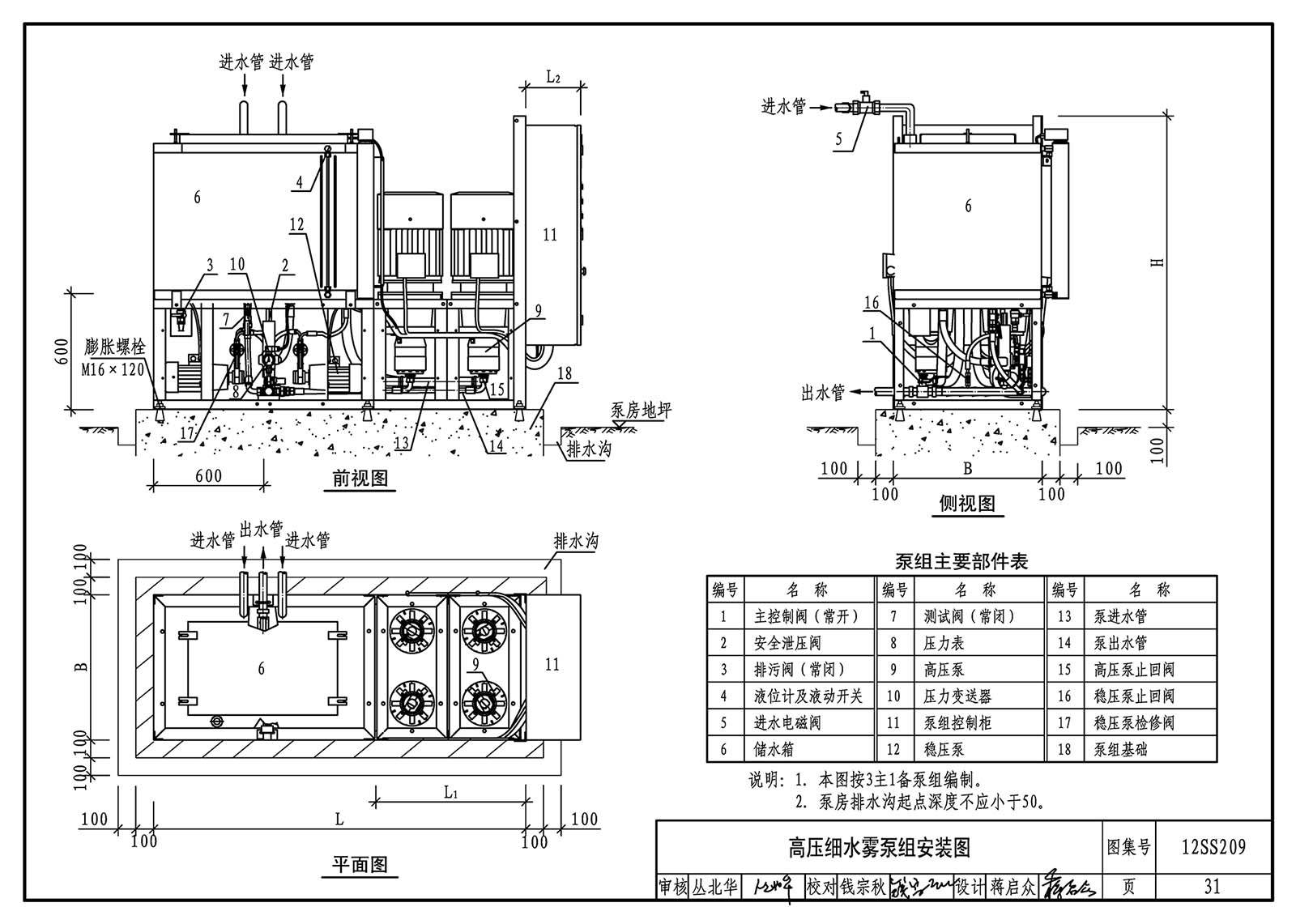

高壓細水霧泵組安裝圖	31
高壓細水霧泵組技術參數及外形尺寸表	32
分區控制閥箱技術參數表	34
開式系統、閉式預作用系統分區控制閥箱組件布置圖	35
閉式系統分區控制閥箱組件布置圖	36
分區控制閥箱電氣接線圖	37
開式噴頭外形圖	38
開式微型噴頭外形圖	39
閉式噴頭外形圖	40
高壓細水霧噴槍箱組件布置圖	41
分區控制閥箱安裝圖	42
高壓細水霧噴頭安裝圖	43
有遮擋物時噴頭安裝示意圖	44
高壓細水霧管道支、吊架安裝圖	45
末端放水裝置、調試泄壓裝置外形圖	46
泵組式高壓、中壓細水霧滅火系統(B)
系統選用說明	47
進口高壓細水霧泵組安裝圖	48
進口高壓細水霧泵組技術參數及安裝尺寸表	49
國產高壓、中壓細水霧泵組安裝圖	50
國產高壓、中壓細水霧泵組技術參數及安裝尺寸表	51
穩壓泵外形圖	52
開式系統、閉式預作用系統分區控制閥箱組件布置圖	53
閉式系統分區控制閥箱組件布置圖	54
開式噴頭外形圖、安裝圖	55
閉式噴頭外形圖、安裝圖	56
進口泵組、瓶組式高壓細水霧滅火系統(C)
系統選用說明	57
進口高壓細水霧泵組安裝圖	58
進口高壓細水霧泵組技術參數及安裝尺寸表	59
進口分區控制閥外形圖	60
進口高壓細水霧瓶組外形圖	61
進口開式噴頭外形圖	62
進口地板夾層開式噴頭外形圖	63
進口閉式噴頭外形圖	64
進口地板夾層閉式噴頭外形圖	65
泵組式高壓、中壓細水霧滅火系統(D)
系統選用說明	66
高壓細水霧泵組安裝圖(單泵流量75L/min)	67
高壓細水霧泵組安裝圖(單泵流量90L/min)	68
高壓細水霧泵組安裝圖(單泵流量153L/min)	69
高壓細水霧泵組技術參數及安裝尺寸表	70
中壓細水霧泵組安裝圖	71
高壓開式、閉式預作用系統分區控制閥箱組件布置圖	72
高壓開式、閉式預作用系統多區集中控制閥組外形圖	73
高壓閉式系統分區控制閥箱組件布置圖	74
中壓開式系統分區控制閥外形圖	75
儲水箱外形圖	76
細水霧噴頭外形圖	77
泵組、瓶組式高壓、中壓細水霧滅火系統(E)
系統選用說明	78
泵組式細水霧滅火系統主要技術參數表	79
開式系統高壓泵組安裝圖	80
閉式系統高壓泵組安裝圖	81
開式系統中壓泵組安裝圖	82
泵組基礎圖	83
開式系統分區控制閥箱組件布置圖	84
開式系統分區控制閥外形圖	85
閉式系統分區控制閥箱組件布置圖	86
高壓細水霧瓶組外形圖	87
瓶組式系統分區控制閥外形圖	88
瓶組式系統啟動裝置及壓力開關外形圖	89
細水霧噴頭外形圖	90
高壓細水霧噴槍外形圖	91
泵組式高壓細水霎滅火系統(F)
系統選用說明	92
高壓細水霧泵組安裝圖	93
高壓細水霧泵組技術參數及安裝尺寸表	94
開式系統、閉式預作用系統分區控制單閥箱組件布置圖	99
開式系統、閉式預作用系統分區控制雙閥箱組件布置圖	100
閉式系統分區控制閥箱組件布置圖	101
分區控制閥箱技術參數及外形尺寸表	102
分區控制閥箱接線圖	103
細水霧噴頭及噴頭連接件外形圖	104
細水霧噴頭技術參數表	105
泵組式高壓細水霧滅火系統(G)
系統選用說明	106
高壓細水霧泵組安裝圖	108
高壓細水霧泵組技術參數及安裝尺寸表	109
分區控制閥箱組件布置圖、消火栓(噴槍)箱配置示意圖	110
細水霧噴頭外形示意圖、技術參數表	111
高壓細水霧消火栓(噴槍)系統示意圖	112
泵組式高壓細水霧滅火系統(H)
系統選用說明	113
高壓細水霧泵組安裝圖	114
高壓細水霧泵組技術參數及安裝尺寸表	115
分區控制閥箱組件布置圖	116
高壓電磁閥外形圖	117
開式噴頭外形圖	118
閉式噴頭外形圖	119
高壓細水霧噴槍箱組件布置圖	120
細水霧無縫不銹鋼管環壓式連接管材及管件
細水霧滅火系統不銹鋼管道環壓式連接說明	121

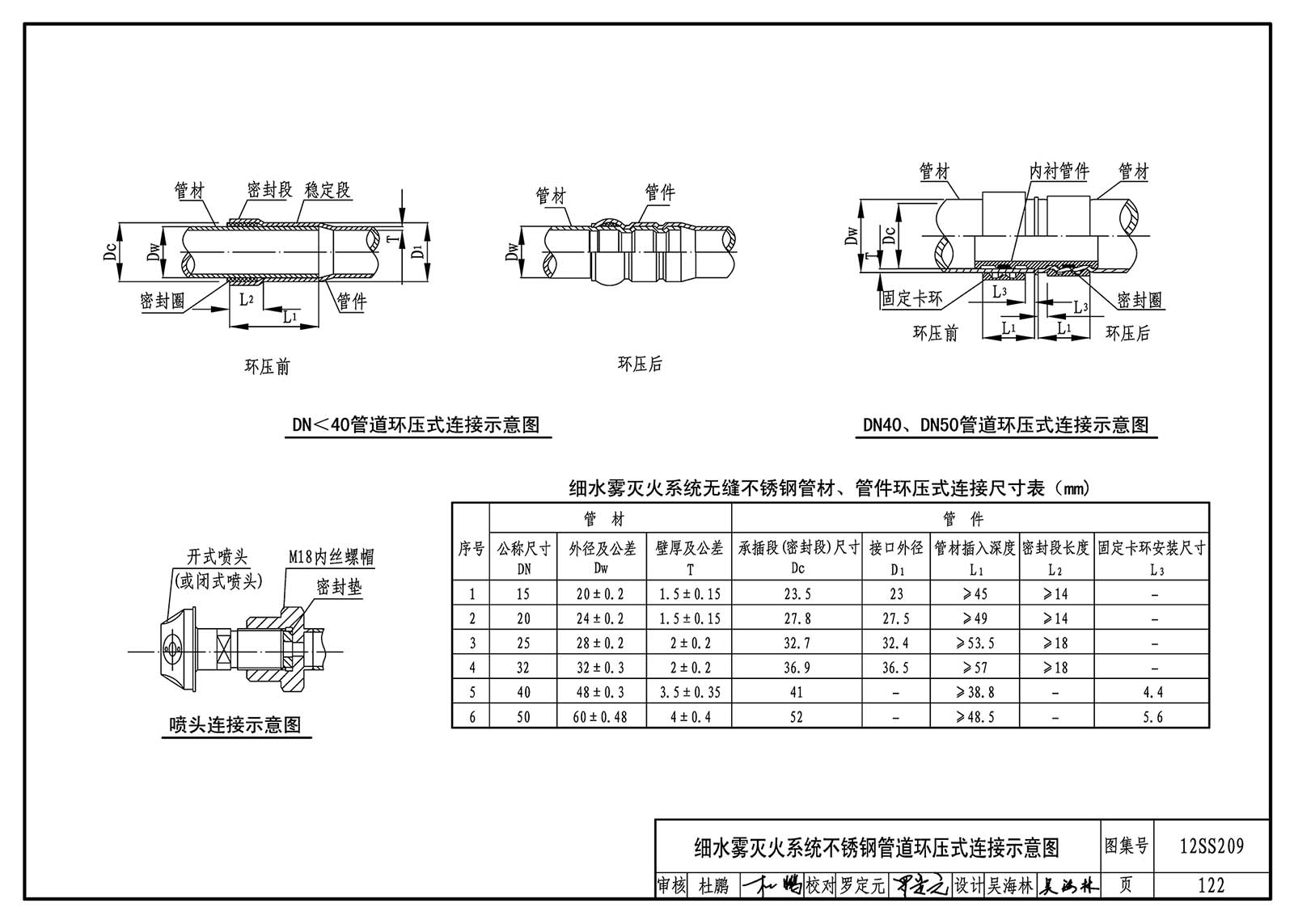

細水霧滅火系統不銹鋼管道環壓式連接示意圖	122
細水霧滅火系統環壓式連接管件	123
